Предназначение и принципы рабаты реле давления

Реле давления – один из самых востребованных приборов автоматики. Предназначение реле заключается в индикации всех происходящих изменений в случае, если давление было повышено или понижено. Принцип функционирования прибора выглядит следующим образом:

  • датчики реле производят постоянные замеры давления среды;
  • показатели «до» и «после» тщательно сравниваются друг с другом;
  • в случае различия между этими показателями срабатывает сухой контакт.

Активизация сухого контакта в реле влечет за собой передачу соответствующего сигнала в направлении к центральному блоку системы.

Реле давления активно используется в системах вентиляции, водоснабжения, кондиционирования и других направлениях. Реле контролирует колебания уровней давления жидкостей и воздуха. Наиболее часто устройства используются в техническом оснащении производственного предприятия. Реле давления играет важную роль с точки зрения обеспечения защиты всей производсвтенной системы.

Реле из каталога «Овен-Техно» имеют простую, но эффективную конструкцию, защищенную от быстрого износа и негативных воздействий внешних факторов. Реле давления рассчитаны на одинаково успешное применение в условиях широкого диапазона температур рабочей среды. Так, большинство изделий с легкостью выдерживают обработку жидкостей и газов с температурой от -10 градусов по Цельсию до +120.

Надежные приборы

Наша компания предлагает только проверенные реле давления, которые способны справляться с любыми задачами различной сложности. В каталоге представлены следующие модели:

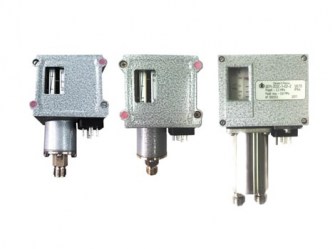

  • ДЕМ-102С, ДЕМ-105С, ДЕМ-202С, ДДМ-102 -датичики-реле, предназначенные для контроля и регулирования давления путмём замыкания и размыкания электрических контактов.
  • ДР-Д, ДР-2Д, ДР-ДД - реле давления, предназначением которого является поддержка избыточного давления (в заданных пределах) газообразных или жидких сред.
  • ДР-П-03, ДР-П-32-25, ДР-П-02-25 - реле потока, предназначенное для осуществления контроля за потоком неагрессивных жидкостей в трубопроводе.
  • РД30-ДД - механическое реле перепада давления, основным предназначением которого является контроль засорения фильтра, работы вентилятора и направления потока в коробе.
  • ОВЕН РД50-ДИ - механическое перекидное реле давления, контролирующие достижение давления пороговых значений в различных системах.

Пример технических характеристик представлен ниже.

Технические характеристики датчиков-реле давления ДЕМ-102С

Условное
обозначение
датчика-реле
давления
Нормированный
диапазон
уставок*, МПа
Основная
абсолютная
погрешность,
МПа, не более
Разброс
срабатывания
МПа, не более
Зона возврата, МПа
регулируемая
минимум мксимум
ДЕМ-102С-1-01 от 0.02 до 0.4 ±0.005 0.004 0.4 0.25
ДЕМ-102С-2-01 от 0.02 до 0.4 ±0.005 0.004 - -
ДЕМ-102С-1-02 от 0.1 до 1.4 ±0.15 0.02 0.05 0.4
ДЕМ-102С-2-02 от 0.1 до 1.4 ±0.15 0.02 - -
ДЕМ-102С-1-03 от -0.09 до 0.32 ±0.012 0.004 0.03 0.3
ДЕМ-102С-2-03 от -0.09 до 0.32 ±0.012 0.004 - -
ДЕМ-102С-1-04 от 0.02 до 0.4 ±0.005 0.004 0.04 0.25
ДЕМ-102С-2-04 от 0.02 до 0.4 ±0.005 0.004 - -
ДЕМ-102С-1-05 от 0.2 до 3.0 ±0.15 0.02 0.1 0.6
ДЕМ-120С-2-05 от 0.2 до 3.0 ±0.15 0.02 - -
ДЕМ-102С-1-06 от 1.0 до 6.0 ±0.25 0.05 0.4 3
ДЕМ-102С-2-06 от 1.0 до 6.0 ±0.25 0.05 - -

Применение - Приборы ДЕМ-102С-1 с регулируемой зоной возврата, приборы ДЕМ-102С -2 с нерегулируемой зоной возврата.

* "Нормированный диапазон уставок" - значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.



Продукция, представленная в интернет-каталоге «Овен-Техно» – это широкий выбор устройств, рассчитанных на различные сферы и условия эксплуатации. Датчики реле позаботятся о том, чтобы отследить возникшие изменения в подаче или распространении обслуживаемой среды – жидкости или газа.

В нашем магазины представлены и другие реле:

ДАТЧИК РЕЛЕ ДАВЛЕНИЯ ВОДЫ РЕЛЕ ДАВЛЕНИЯ РЕЛЕ ПЕРЕПАДА ДАВЛЕНИЯ ДАТЧИКИ РЕЛЕ ПЕРЕПАДА ДАВЛЕНИЯ РЕЛЕ ДАВЛЕНИЯ МИНСК РЕЛЕ ПОТОКА КУПИТЬ
