Реле потока лепестковое ДР-П-03

Реле потока воды лепестковое ДР-П-03 предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Обеспечивает стабильную работу системы, защищает насос от сухого хода при отсутствии воды, отличается надежностью, простым монтажом и эффективным применением.

Прицип работы и устройство

Датчик потока воды функционирует за счёт того, что поток среды создает воздействие на чувствительный лепесток, вызывая его отклонение при движении жидкости в трубопроводе. При достижении заданного уровня происходит срабатывание, после чего встроенный микропереключатель формирует электрический сигнал. Конструкция включает корпус, штуцер, чувствительный механизм и контактную группу, объединенные в компактное реле.

Область применения:

Реле потока воды применяется в системах водоснабжения и отопления, в охлаждающих контурах оборудования, промышленных моечных установках и различных циркуляционных системах. Устройство контролирует стабильный поток рабочей жидкости в каждом контуре, обеспечивая корректную работу системы при изменении расхода. Используется как элемент протока для насоса, предотвращая его работу всухую и обеспечивая надежную защиту насоса от перегрева и аварийных режимов. Применяется в инженерных системах, где важны стабильная циркуляция и безопасная эксплуатация оборудования.

Монтаж и подключение

Установка выполняется в трубопроводе с учетом направления потока воды и правильной ориентации корпуса. При монтаже важно обеспечить прямые участки трубы и надежное уплотнение резьбового соединения (резьба). Электрическое подключение датчика/реле осуществляется в систему управления.

Обслуживание и проверка

Своевременное обслуживание оборудования, оснащенного датчиком потока воды, позволяет продлить срок службы насоса, снизить риск перегрева и исключить аварию из-за отсутствия давления или недостаточного потока. Регулярная проверка состояния реле, очистка лепестка от загрязнений и контроль работы контактной группы обеспечивают надежность работы.

Как выбрать реле потока?

При выборе реле потока для насоса необходимо учитывать несколько ключевых критериев. Если требуется купить датчик потока жидкости, важно правильно оценить параметры системы и условия эксплуатации.

1. Тип жидкости и среда — вода, масло, химически активные жидкости.
2. Минимальный и максимальный расход, при котором реле должно срабатывать и поддерживать стабильный поток.
3. Давление в системе и диаметр трубопровода — от них зависит требуемый размер лепестка.
4. Материал корпуса и устойчивость к внешним воздействиям.
5. Способ подключения к системе автоматизации и тип выходного сигнала.

При сравнении моделей ДР-П-03 и ДР-П-02-25 учитывают диаметр труб и условия работы: версия 03 универсальна, а 02-25 применяется для труб от 25 мм. Выбирайте оборудование в специализированном магазине по оптимальной цене.

Особенности:

• В комплекте поставки входят сменные пластинки (лепестки) для труб диаметром 3/4" до 6"
• Подстроечный винт для изменения порога срабатывания реле.

Реле потока (датчик потока жидкости) купить можно в магазине “Овен-Техно” в Минске по выгодным ценам без переплат.

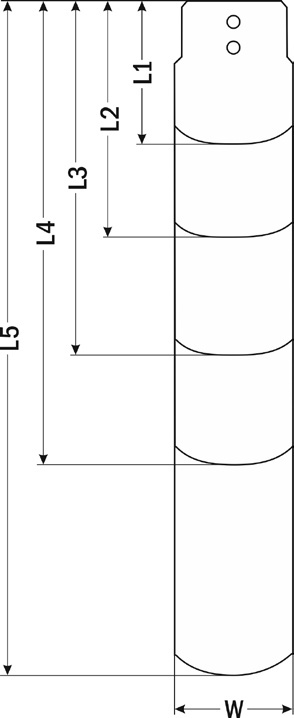

Сменные лепестки

Руководство по эксплуатации

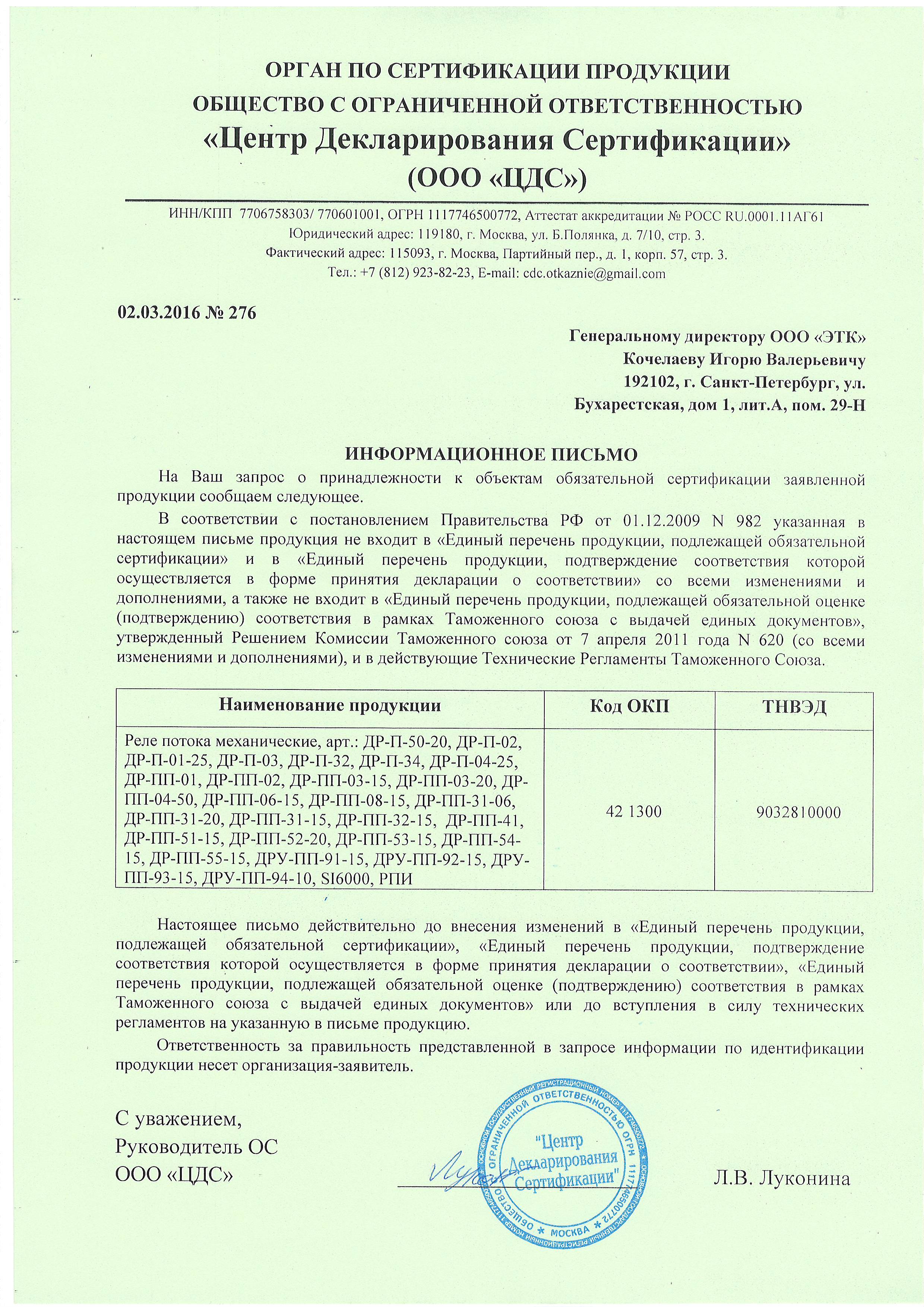

Отказное письмо

Сертификат соответствия
