Программируемые логические контроллеры

Программируемые контроллеры с человеко-машинным интерфейсом для локальных систем автоматизации

Эта группа состоит из устройства ОВЕН ПЛК63 и его аналога ПЛК73. С их помощью происходит построение локальных систем управления и готовых масштабируемых решений, таких как отопительные, вентиляционные системы, котлы и торговые установки.

Программируемые контроллеры с ЧМИ широко используются в системах HVAC, в сфере жилищно-коммунальных услуг, автоматизированной системе управления водоканалов.

С помощью ПЛК можно управлять станками, упаковочными механизмами, перерабатывающими устройствами, торговым и холодильным оборудованием.

Приборы ОВЕН ПЛК63 и ПЛК73 оснащены жидкокристаллическим монохромным дисплеем с подсветкой, имеют потребляемую мощность 18 Вольт-ампер и выходное напряжение 24 Вольт.

ОВЕН ПЛК63 оснащен корпусом с креплением на DIN-рейку и имеет степень защиты IP20. Устройство оборудовано пленочной клавиатурой с 6 кнопками, 6 выходами, 5 из которых имеют возможность установки цифроаналоговых преобразователей. Интерфейс для обновления ПО DBGU выведен на винтовые клеммные колодки со специальным переходником.

Оборудование ОВЕН ПЛК73 снабжено корпусом щитового крепления и степенью защиты IP55. Оно оснащено 8 тактовыми кнопками, на 4 из которых можно установить цифроаналоговые преобразователи. На лицевой панели контроллера расположены 6 светодиодов. Вывод интерфейса RS-232 DBGU осуществляется на разъем RJ-12.

ПЛК для малых автоматизационных систем ОВЕН ПЛК100, ПЛК150 и ПЛК154

Это моноблочные компактные контроллеры, которые служат для производства и усовершенствования котельных, холодильного и торгового оборудования, применяются в сфере строительства, для упаковочной и перерабатывающей аппаратуры, систем HVAC, водоканалов, индивидуальных и центральных тепловых пунктов, систем сбора данных и централизованного оперативного контроля и дистанционного управления ими.

Устройства ОВЕН ПЛК100, ПЛК150 и ПЛК154 имеют следующие особенности:

• Имеют DIN-реечные корпуса компактных размеров.
• Снабжены аналоговыми и дискретными входами и выходами.
• В них предусмотрены последовательные интерфейсы RS-485, RS-232 и Ethernet.
• Благодаря встроенным часам ПЛК создают системы управления в режиме реального времени.

Контроллеры ПЛК100, ПЛК150 и ПЛК154 имеют 32-разрядный процессор ARM9 с RRISC-архитектурой, работают на системе программирования CODESYS v2.3.х. Корпуса устройств имеют степень защиты IP20 и функционируют при колебании температуры от -10 до +55 градусов.

Объем оперативной памяти для хранения оперативных программ составляет 8 Мб, энергонезависимой памяти – 4 Кб.

Моноблочные контроллеры с дискретными и аналоговыми входами/выходами для средних систем автоматизации ПЛК110

Подходят для распределительных систем управления и создания систем автоматизации среднего уровня. Используются при производстве стройматериалов, в системах HVAC, в сфере жилищно-коммунального хозяйства, водоподготовки, на насосных станциях, для управления малыми механизмами и станками, климатическим, торговым оборудованием, пищеперерабатывающими и упаковочными аппаратами.

Для устройств ОВЕН ПЛК110 характерны следующие отличительные особенности:

• ПЛК имеют большой объем памяти и мощные вычислительные ресурсы.
• Оснащены последовательными портами RS-232, RS-485 и портом Ethernet для включения в локальные или глобальные сети верхнего уровня.
• Поддерживают протоколы обмена Modbus, ОВЕН и DCON.
• Могут работать непосредственно с портами контроллера, благодаря чему к ним можно подключить внешние устройства с нестандартными протоколами.
• Встроенные часы помогают создавать автоматические системы управления в режиме реального времени.
• Благодаря встроенному аккумулятору контроллеры сохраняют работоспособность при перебоях с электричеством и переводят выходные элементы в безопасное состояние.
• Имеют на борту как аналоговые, так и дискретные входы и выходы.

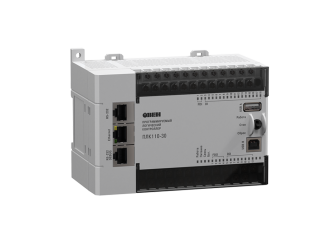

Усовершенствованный программируемый логический контроллер ОВЕН ПЛК110 оснащен процессором с тактовой частотой 400М Гц. Объем оперативной памяти составляет 16 Мб, электронезависимой памяти — 6 Мб. Устройство работает на операционной системе EmbOS Segger. Контроллер исправно функционирует в диапазоне температур от -40 до +60 градусов.

Оборудование для средних систем автоматизации работает даже с нестандартными протоколами портов и позволяет подключать счетчики газа, электричества, воды и считыватели штрих-кодов.
