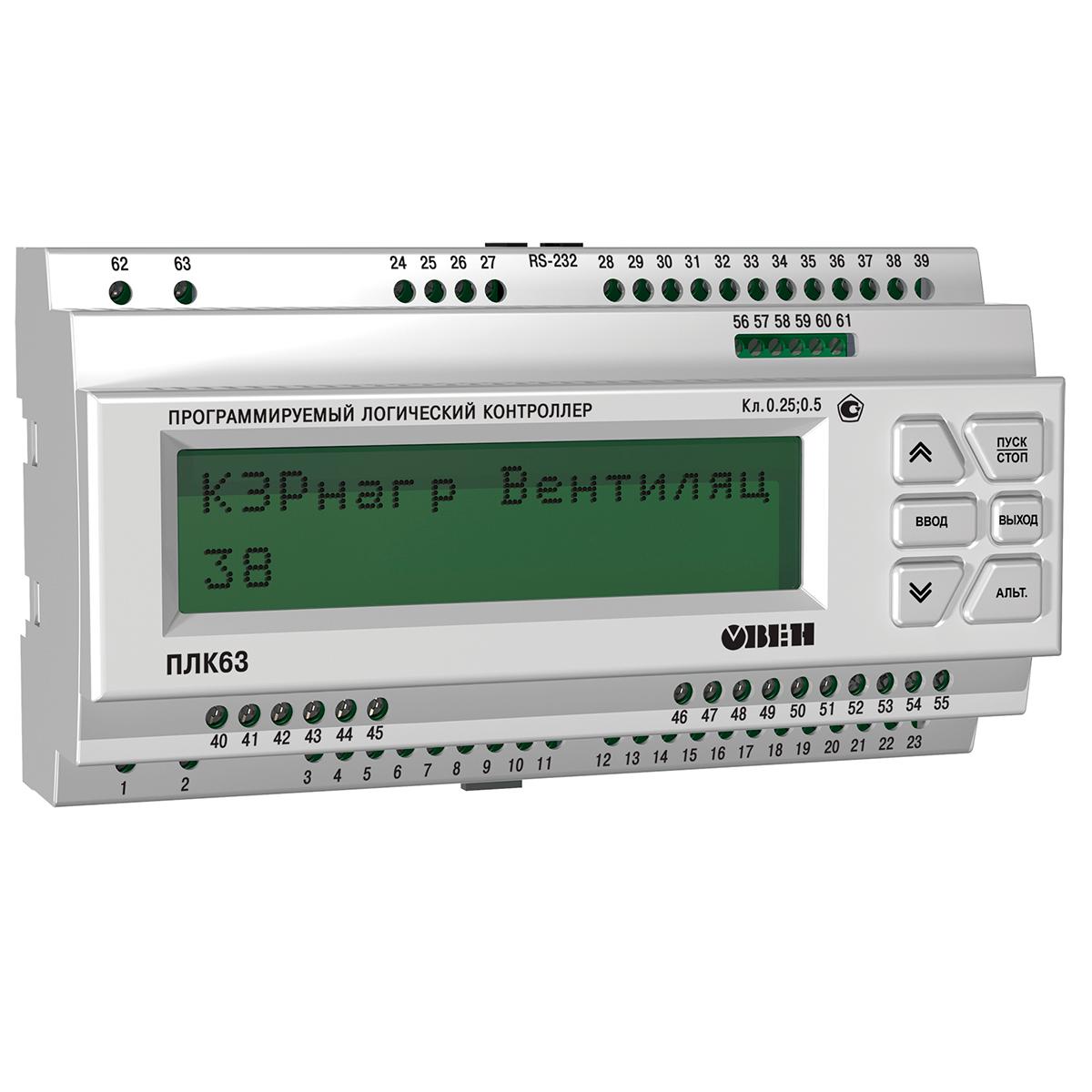

Программируемый логический контроллер ОВЕН ПЛК63
ОписаниеТехнические характеристикиМодификацииДокументация
ОВЕН ПЛК63 – контроллер с HMI для локальных систем автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие установки.
Основные функциональные возможности
- Двухстрочный знакосинтезирующий дисплей.
- Наличие дискретных входов/выходов на борту.
- Заказные модификации с выбором дискретных/аналоговых выходов.
- Встроенные интерфейсы RS-485, RS-232.
- Встроенные часы реального времени.
- Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII, GateWay.
- Бесплатная библиотека функциональных блоков:
- разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.;
- стандартные библиотеки CODESYS.
- Возможность расширения путем подключения модулей ввода/вывода.
- Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1.
Общие сведения
| Центральный процесс | 32-разрядный RICS прогресс 50 МГц на базе ядра ARM7 |
| Объем оперативной памяти для хранения переменных программ | 10 кб |
| Объем памяти хранения программ | 280 кб |
| Объем памяти ввода-вывода | 600 байт - для ПЛК63-М 360 байт - для ПЛК63-L |
| Объем энергонезависимой памяти | 448 кбайт (Flash-память) |
| Время работы чесов реального времени после пропадания питания | не менее 3 месяцев |
| Конструктивное исполнение | крепление на DIN-рейку |
| Степень защиты корпуса (со стороны лицевой панели) по ГОСТ14254-96 | IP20 |
| Напряжение питания | постоянного тока от 150 до 300 В (номинальное 220 В) переменного тока (47...63 Гц) до 264 В (номинальное 110/220 В) |
| Потребляемая мощность, не более | для постоянного тока, 12 Вт для переменного тока, 18 Вт |
| Параметры встроенного вторичного источника питания | выходное напряжение 24±3 В, ток не более 180 мА |
Элементы человеко-машинного интерфейса
| Тип дисплея | Текстовый монохромный ЖКИ с подсветкой |
| Количество знакомест (символов) | 2х16 |
| Кнопки управления на лицевой панели | Пленочная клавиатура 6 кнопок: "Пуск/стоп", "Выход", "Альт", "Ввод", "Верх", "Вниз" |
| Светодиоды на лицевой панели | Отсутсвуют |
Интерфейсы связи
| Интерфейсы | RS-485, DEBUG RS-232 (RJ-11) |
| Протоколы | ОВЕН, Modbus RTU/ASCII, GateWay (протокол CODESYS) |
Аналоговые входы
| Количество универсальных аналоговых входов | 8 |
| Типы подключаемых датчиков и сигналов | термосопротивления, темопары, сигналы тока, напряжения, сопротивления |
Дискретные входы
| TableКоличество дискретных входов | 8 |
| Наличие гальванической изоляции дискретных входов | есть, групповая |
| Максимальная частота сигнала, подаваемого на дискретный вход | 50 Гц (при сквжности 2) |
Выходы
| Количество выходных элементов | 6 |
| Тип выходного элемента 1 | э/м реле 4 А 220 В |
| Возможные типы выходных элементов 2...6 | Р - э/м реле 4 А 220 В И - ЦАП 4...20 мА У - ЦАП 0...10 В (активный) |
| Расширение количества дискретных выходов | до 8 (модуль МР1 по внутренней шине) |
Поддерживаемые интерфейсы и протоколы
| Протокол | Интерфейс | Применение |
| ОВЕН | RS-232 RS-485 |
Поддержка модулей ОВЕН Мх110 Работа в сетях ОВЕН совместно с ТРМ2хх |
| Modbus RTU Modbus ASCII |
RS-232 RS-485 |
Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН, СП3хх), связь со SCADA-системами |
| GateWay (протокол CODESYS) |
RS-232 | Программирование контроллера, отладка пользовательской программы. Работа с ОРС-сервером CODESYS |
| - | МР1 | Вход для подключения модуля МР1 |

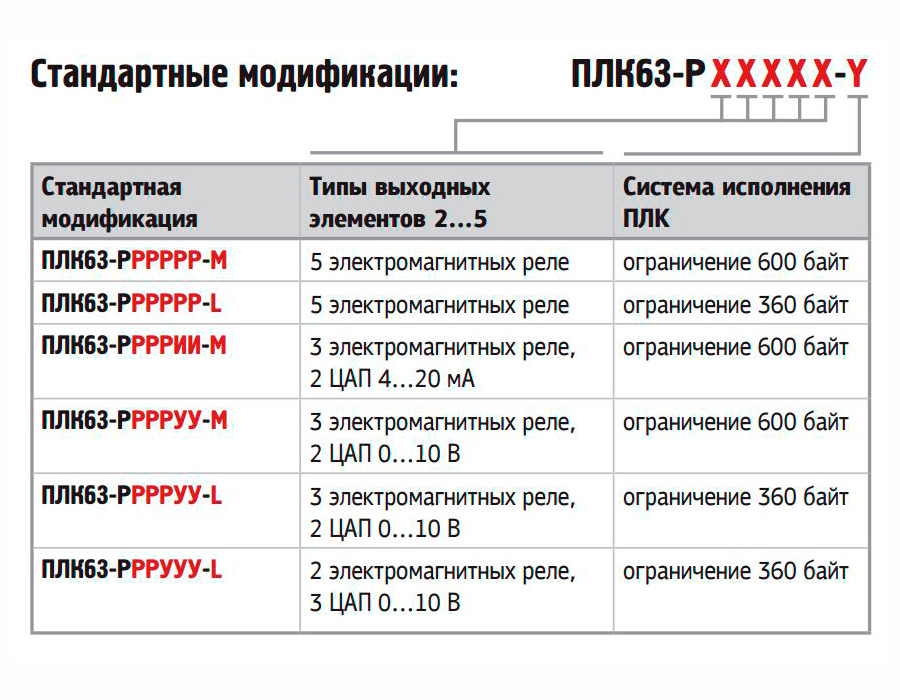

Стандартные модификации ПЛК63

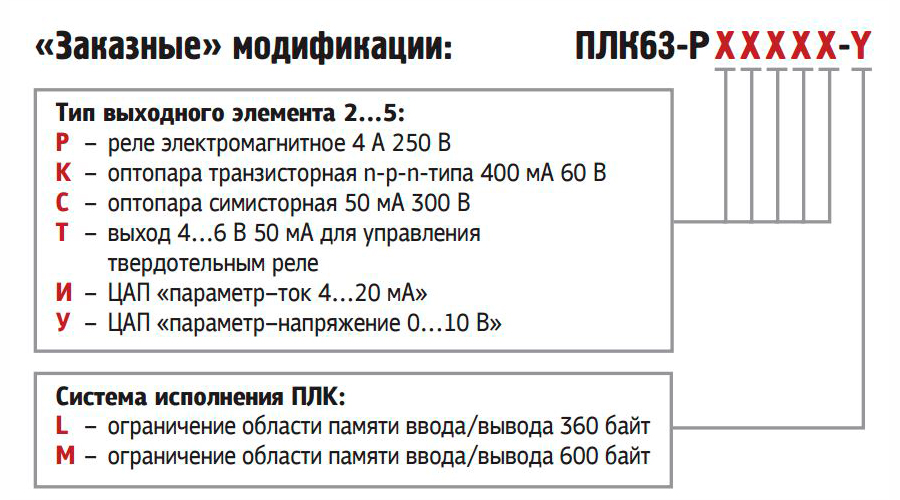

"Заказные" модификации ПЛК63

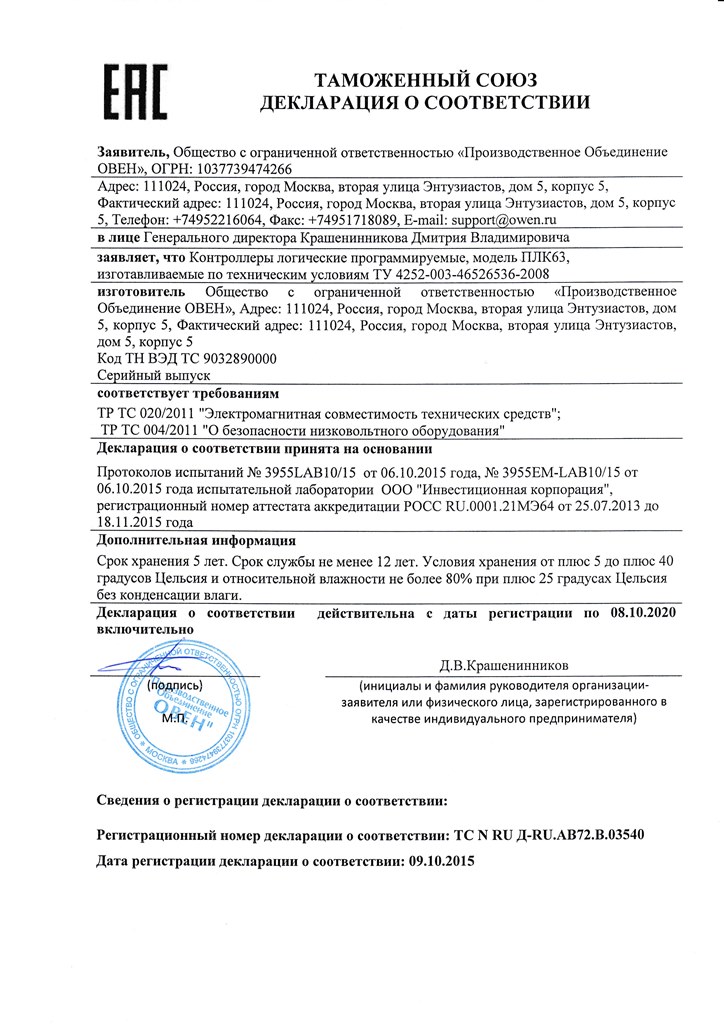

Декларация о соответствии на ПЛК63

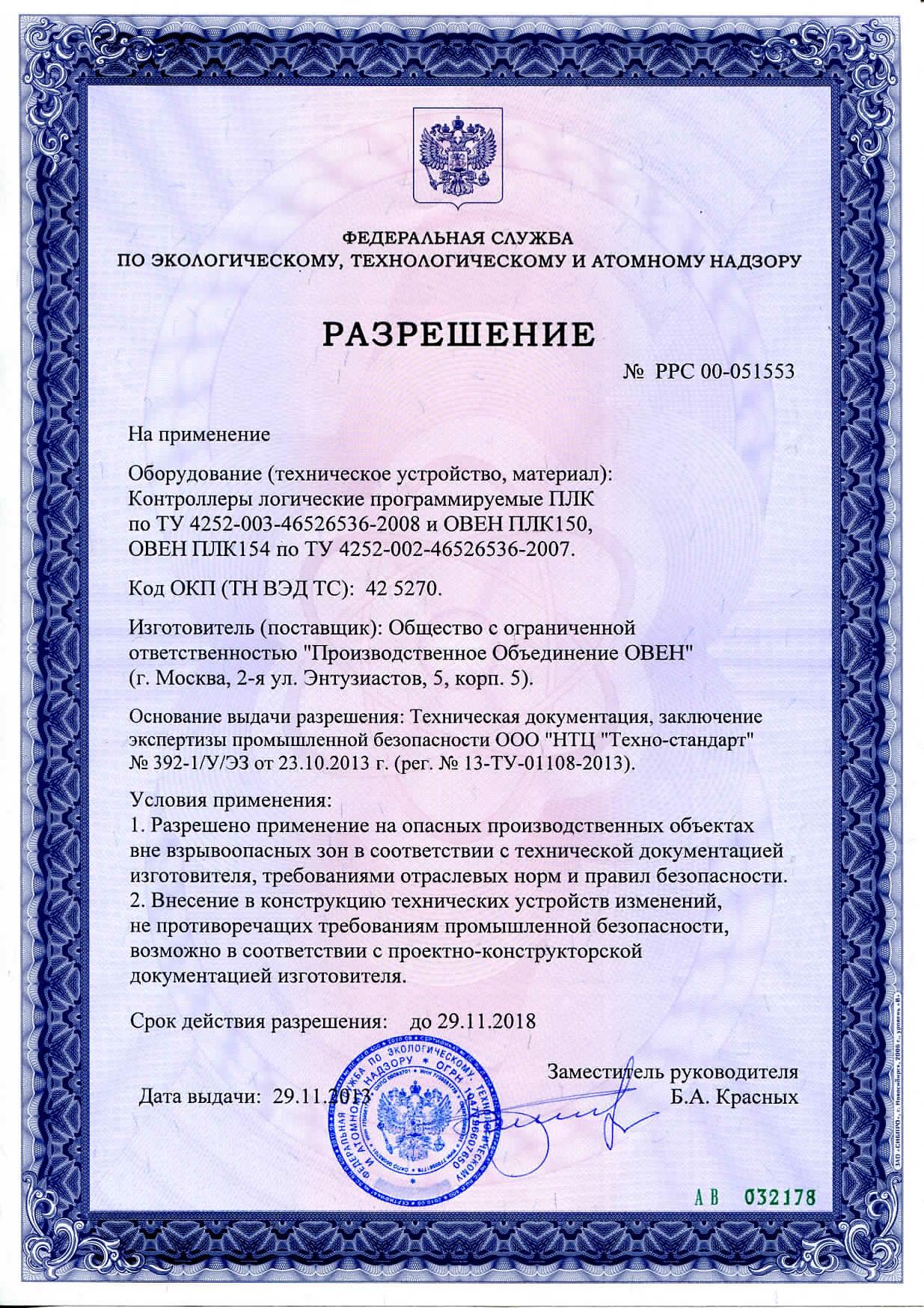

Разрешение Ростехнадзора на ПЛК

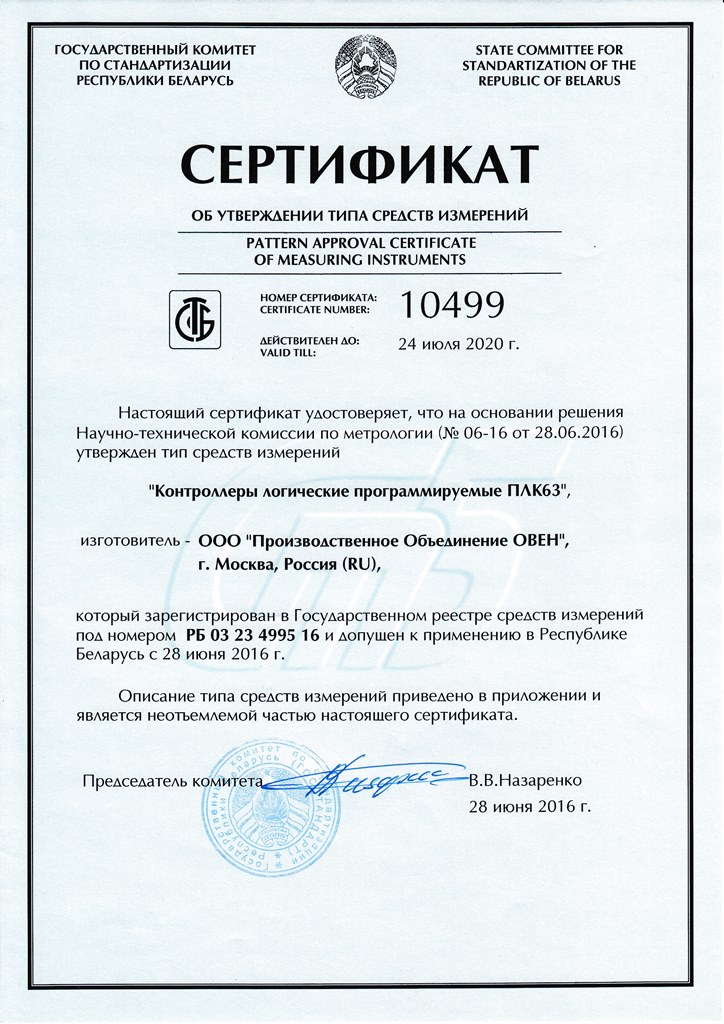

Сертификат средств измерений ПЛК63
Свидетельство о типовом одобрении ПЛК
Сертификат о соответствии на ПЛК63
Рукововдство по программированию ПЛК63/73
Руководство по эксплуатации ПЛК63(М01)
