Тахометр – прибор, используемый для измерения частоты вращения деталей в разнообразных механизмах. Его основными элементами являются индикатор, отображающий число оборотов в минуту, и измерительный датчик.

Сфера применения тахометров

Эти приборы используются практически во всех видах транспортных средств, в том числе водных и воздушных. С помощью тахометров осуществляется контроль за работой обрабатывающих станков, турбин и иных технологических устройств и механизмов. Нередко с помощью датчиков частоты вращения устанавливается расход различных материалов и сырья, транспортируемых по трубопроводам.

Виды тахометров

Существует несколько видов тахометров, среди которых наибольшей популярностью пользуются магнитоиндукционные и электронные измерительные приборы. Они отличаются высокой надежностью и простотой в эксплуатации.

Магнитоиндукционные тахометры дистанционные ТМИ

Тахометры ТМИ

Магнитоиндукционные тахометры дистанционные ТМИ используются в непрерывном дистанционном измерении частоты вращения. Дистанционная передача осуществляется первичным преобразователем, который преобразует частоту вращения в пропорциональную по параметрам электродвижущую силу. В процессе создаваемое магнитное поле вступает во взаимодействие с индукционными токами, влияя на угловое отклонение стрелки. Передача ЭДС-сигнала выполняется посредством трехпроводной линии связи.

Тахометры ТМИ представлены в 9 конструктивных исполнениях, оснащенных взаимозаменяемыми однотипными измерительными датчиками Д-4 и Д-5 и первичными преобразователями:

  • Д-1М, Д-1ММ с одним отображающим индикатором;
  • Д-2М, Д-2ММ с двумя отображающими индикаторами.

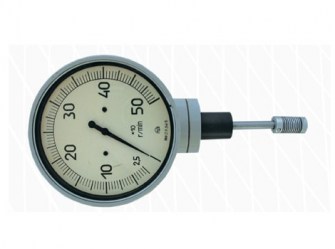

Магнитоиндукционные тахометры ТМ

Тахометры ТМ

Магнитоиндукционные тахометры ТМ представляют собой измерительное устройство, состоящее из привода и механизма получения показаний, заключенных в единый корпус. Такие приборы широко используются в непрерывном измерении частоты вращения на различных механизмах в машино-, тепловозо- и судостроении, а также в других отраслях промышленности.

Принцип работы тахометров ТМ также основан на магнитоиндукционном преобразовании токов во вращение вала, но без использования дистанционной передачи сигнала. Для подключения измерительного устройства непосредственно к контролируемому объекту применяется пружинная муфта, жестко закрепленная на корпусе тахометра. На некоторых моделях это может выполняться посредством гибкого вала.

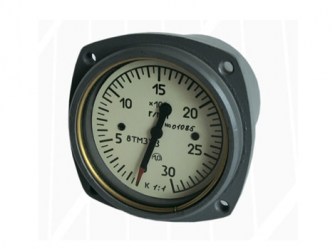

Магнитоиндукционные тахометры 8 ТМ

Тахометры 8 ТМ

Магнитоиндукционные тахометры 8 ТМ являются виброустойчивыми измерительными приборами, процесс функционирования которых основывается на взаимодействии создаваемого магнитами поля и индукционных токов. Устройство используется для жесткого присоединения посредством пружинной муфты к вращающимся механизмам и различным агрегатам для постоянного получения замеров частоты. Под обозначающим коэффициентом подразумевается соотношение значений входных параметров и отображаемой на индикаторе информации об измерении.

Тахометры 8 ТМ с односторонней шкалой отличаются левым вращением привода вала (против часовой стрелки). Двухсторонние измерительные приборы имеют приводы с разнонаправленным вращением.

Электронные дистанционные тахометры ТЭ-Д

Тахометры ТЭ-Д

Электронные дистанционные тахометры ТЭ-Д используются в постоянном измерении частоты вращения, основываясь на преобразовании электрических импульсов в информацию, отображаемую на цифровом индикаторе. Это устройство также состоит из первичного преобразователя, принимающего прямоугольные импульсы, последовательность которых преобразуется в необходимые данные. Последние по двухпотоковому каналу связи пересылаются на отображающий узел.

Электронный измерительный прибор выпускается в двух модификациях:

  • ППЭ-Д, функционирующий за счет периодического прерывания излучения путем вращения зубчатого диска. Полученный импульсный код затем трансформируется в электрический сигнал переменного напряжения;
  • ДЭМ, осуществляющий электромагнитное преобразование индукции вращения, которая образуется в ходе прохождения диска через магнитный поток. Магнитоимпульсное напряжение, проходя через усилитель, передает на отображающий индикатор приобретенную последовательность, пропорциональную скорости вращения привода.

Датчики тахометра Д-4 и Д-5

Датчики тахометра Д4, Д5

Датчики тахометра Д-4 и Д-5 являются основным измерительным элементом в магнитоиндукционных тахометрах. По своей конструкции устройство представляет собой трехфазный генератор, в котором магнитный ротор создает соответствующее поле, взаимодействующее с вихревыми токами. В зависимости от количества измерителей применяется определенная модель датчика: для одного − Д-4, для двух – Д-5.

Магнитоиндукционные датчики отличаются высокой надежностью и способны выдерживать серьезные вибрационные нагрузки: до 100 м/с2 с ускорением или частотой в пределах диапазона 10−200 Гц. Напряжение – 10,5−12,5 В.
