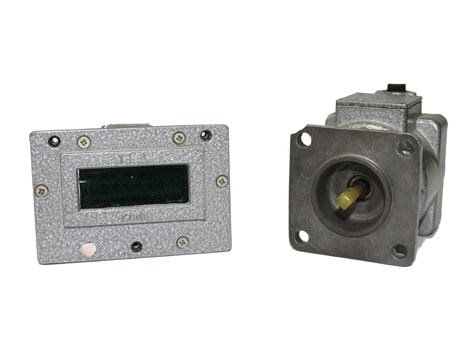

Тахометры электронные ТЭ-Д
Тахометры электронные предназначены для непрерывного дистанционного измерения частоты вращения частей машин и механизмов с предоствалением результата на пятиразрядном цифровом индикаторе.
Тахометр состоит из первичного преобразователя и показывающего прибора.
В зависимости от коэффициента тахометра первичные преобразователи выпускаются четырех типов: ППЭ-Д1, ППЭ-Д2, ДЭМ, ДЭМ-1, а показывающие приборы одного типа - ТЭ-Д. Показывающие приборы и однотипные первичные преобразователи соответственно взаимозаменяемы.
Допускается раздельная поставка первичных преобразователей и показывающих приборов.
| Тип первичного преобразователя |
Диапазон измерения, об/мин |
Коэффициент тахометра |
| ППЭ-Д1 | 1 - 5000 | 1:1 |
| ППЭ-Д2 | 1 - 10000 | 1:2 |
| ДЭМ | 100 - 10000 | 1:2 |
| ДЭМ-1 | 100 - 5000 | 1:1 |
Примечание. Под коэффициентом тахометра понимается отношение значения входной частоты вращения к значению частоты врщения, показывающим прибором.
| Верхний предел измерения тахометра, об/мин, не более | 10000 |
| Класс точности тахометра | 0.5 |
| Дискретность измерения, об/мин | 1 |
| Питание электрического тахометра: | |
| - от источника постоянного тока напряжением, В | 24±3.6 |
| - от выпрямителя без фильтрации выпрямительного тока со средним значением выпрямительного напряжения, В |
|
| Потребляемая мощность тахометром, В•А, не более | 5 |
| Длина линии связи между первичным преобразователем и показывающим прибором, м, не более |
100 |
| Параметры окружающей среды - температура, оС: | |
| - для первичных преобразователей | -40...+80 |
| - для показывающих приборов | -40...+60 |
| - относительная влажность при температуре 35 оС, % | 95 |
| Габаритные размеры, мм: | |
| - показывающего прибора | 62х102х116 |

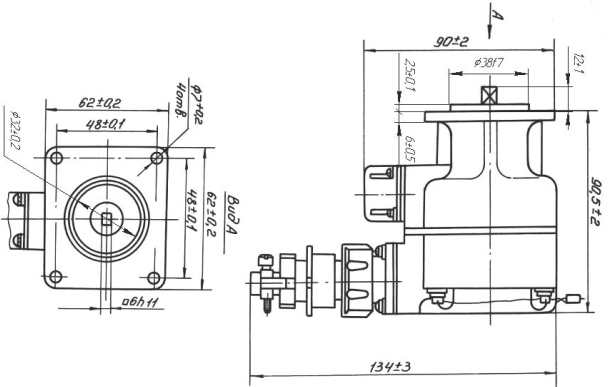

| - первичного преобразователя ДЭМ, ДЭМ-1 | 62х102х134 |

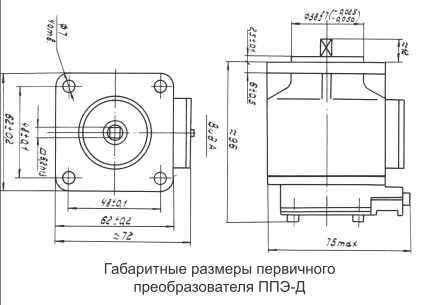

| - первичного преобразователя ППЭ-Д1, ППЭ-Д2 | 32х72х108 |
| Масса, кг: | |
| - первичного преобразователя | 0.55 |
| - показывающего прибора | 0.48 |
| - переходной коробки | 0.06 |
| Наименование и условное обозначение прибора |
Количество, шт. | |||
| комплект | ||||
| №1 | №2 | №3 | №4 | |
| Прибор показывающий ТЭ-Д | 1 | 2 | 1 | 2 |
| Преобразователь первичный ППЭ-Д1 | 1 | 1 | - | - |
| Преобразователь первичный ППЭ-Д2 | - | - | 1 | 1 |
| Коробка переходная | - | 1 | - | 1 |
Примечания:
В комплектах поставки тахометра ТЭ-Д возможна замена первичных преобразователей ППЭ-Д1 на ДЭМ-1, а ППЭ-Д2 на ДЭМ.
Первичный преобразователь ДЭМ обеспечивает работу с один или двуми показывающими приборами ТЭ-Д, а ДЭМ-1 - с одним, двуми и тремя показывающими приборами.
