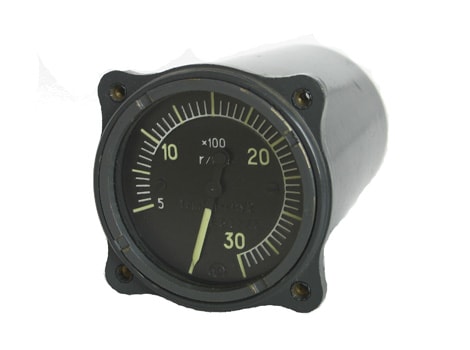

Тахометры магнитоиндукционные динстанционные ТМИ
Описание
Технические характеристики

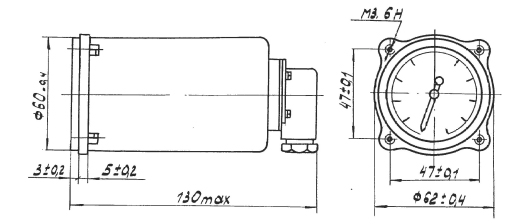

Габаритные и присоединительные размеры
Тахометры предназначены для непрерывного динстанционного измерения частоты вращения частей машин механизмов.
В зависимости от пределов измерений тахометры имеют 9 исполнений.
Тахометр состоит из первичного преобразователя и показывающего прибора.
Первичные преобразователи выпускаются следующих исполнений: Д-1М, Д-2М, Д-1ММ, Д-2ММ. Исполнение показывающих приборов - однозначно исполнениям тахометров.
Первичный преобразователь Д-1М или Д-1ММ работает с одним показывающим прибором, а первичный преобразователь Д-2М или Д-2ММ - с двумя.
Однотипные первичные преобразователи и показывающие приборы соответственно взаимозаменяемы.
Допускается раздельная поставка первичных преобразователей и показывающих приборов.
| Основная допускаемая погрешность тахометра, %, не более: | |
| в пределах рабочего диапазона | ±1 |
| в остльной части шкалы (от верхнего предела измерения) | ±1.5 |
| Климатические исполнения первичных преобразователей | У2 - для работы при температуре от -60 до +80 оС и относительной влажности до 80%; Т2 - для работы при температуре от -20 до +80 оС и относительной влажности до 80% |
| Климатические исполнения показывающих приборов | У2 - для работы при температуре от -50 до +50 оС и относительной влажности до 80% Т2 - для работы при температуре от -20 до +50 оС и относительной влажности до 80% |
| Длина линии связи между первичным преобразователем и показывающим прибором |
не более 50 м |
| Масса, кг | показывающего прибора - 0.55 первичного преобразователя - 0.90 |
| Исполнение магнитно- индукционного тахометра |
Диапазон измерения, об/мин |
Рабочий диапазон измерения, об/мин |
Коэффициент тахометра |
|
| нижний предел |
верхний предел |
|||
| ТМи1-М1 | 250-2500 | 750 | 2500 | 1:1 |
| ТМи1М | 125-1000 | 300 | 1000 | 2:1 |
| ТМи1.5 | 250-1500 | 450 | 1500 | 1:1 |
| ТМи2-М1 | 250-2000 | 600 | 2000 | 1:1 |
| ТМи3-М1 | 300-3000 | 900 | 3000 | 1:1 |
| ТМи3М-М1 | 500-3000 | 900 | 3000 | 1:2 |
| ТМи4-М1 | 400-4000 | 1200 | 4000 | 1:1 |
| ТМи4М-М1 | 500-4000 | 1200 | 4000 | 1:2 |
| ТМи6 | 1000-6000 | 1800 | 6000 | 1:4 |
Примечания:
Под коэффициентом тахометра понимается отношение значеня входной частоты вращения к значению частоты вращения, показываемой тахометром.
Шкала тахометра ТМи1-М1 отградуирована в процентах.
 |
 |

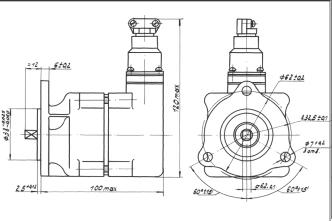

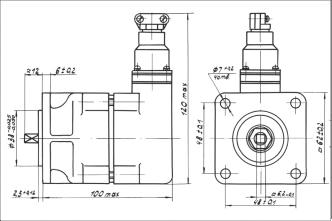

| Габаритные размеры первичных преобразователей Д-1М, Д-2М | Габаритные размеры первичных преобразователей Д-1ММ, Д-2ММ |
 |
 |

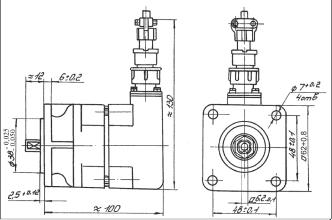

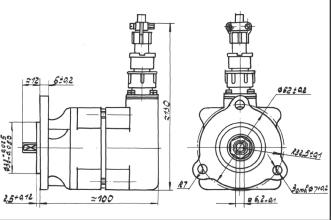

| Габаритные размеры первичных преобразователей ПП1-3, ПП2-3 | Габаритные размеры первичных преобразователей ПП1-4, ПП2-4 |

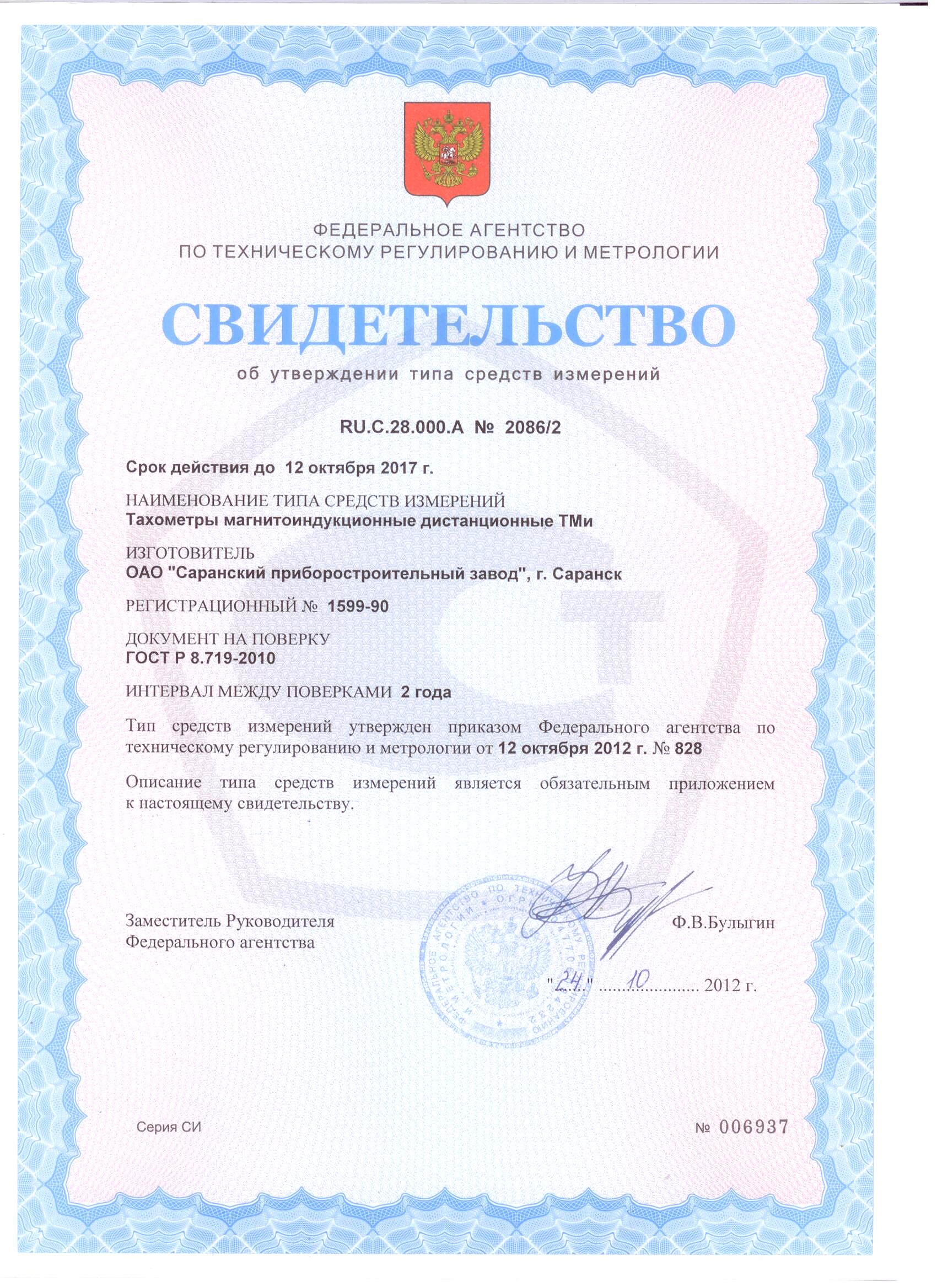

Сертификат об утверждении типа СИ
Техническое описание
