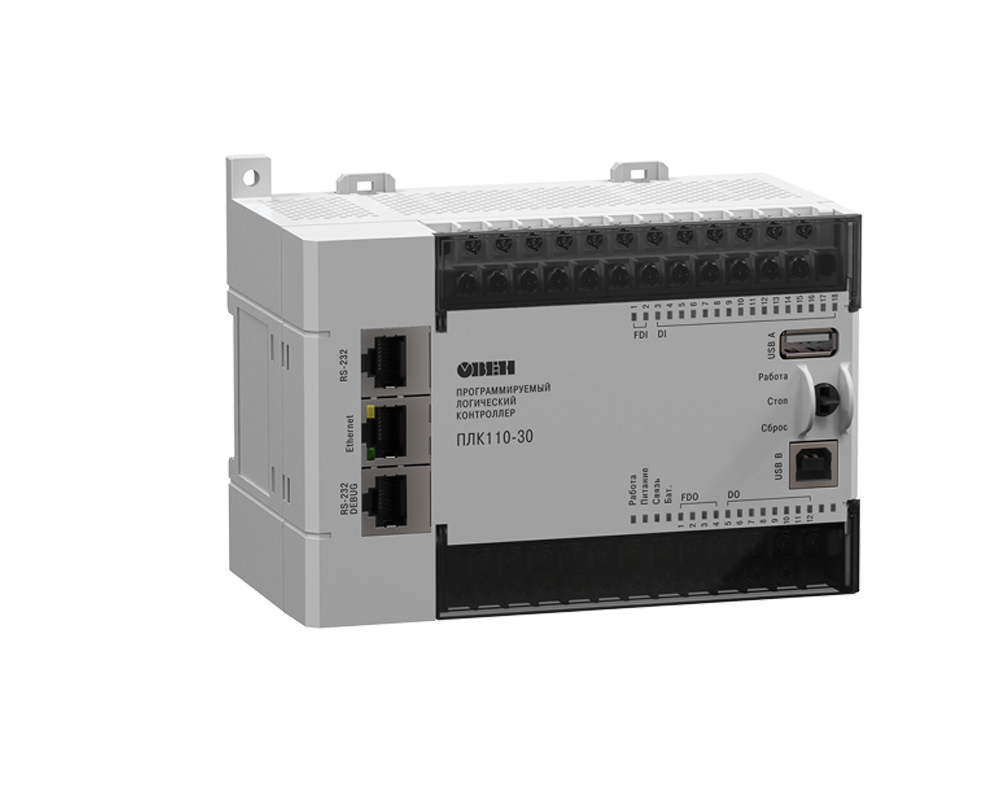

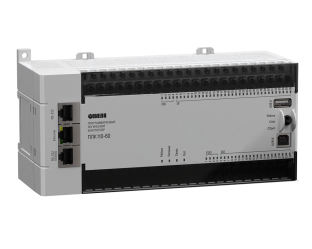

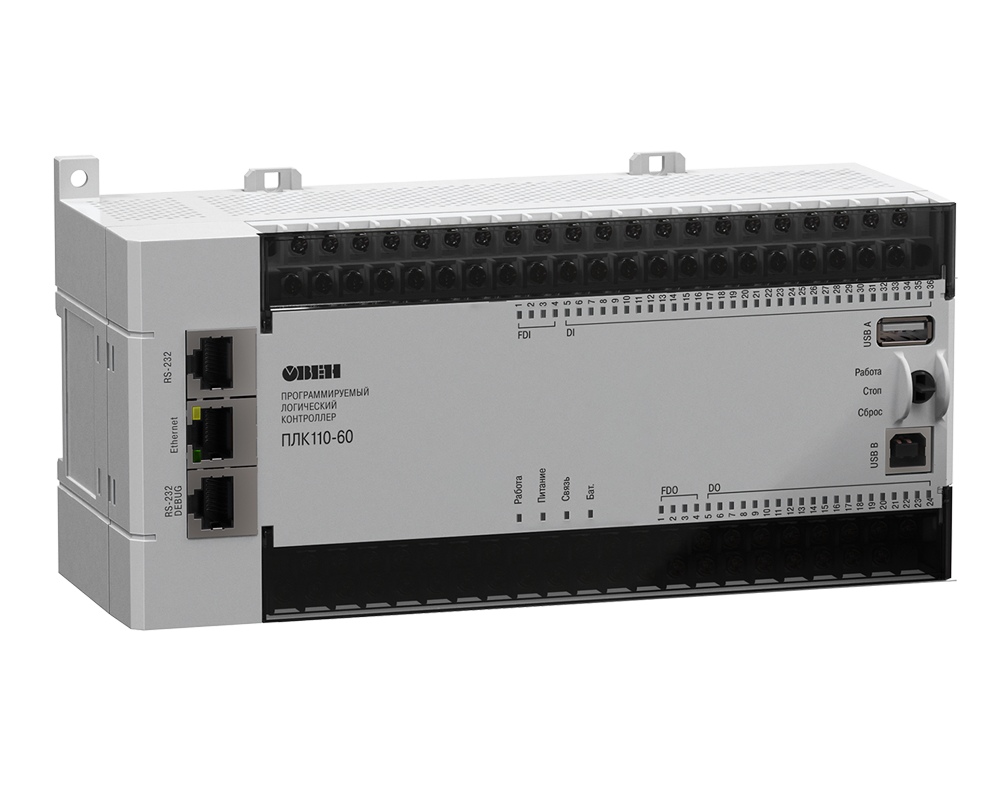

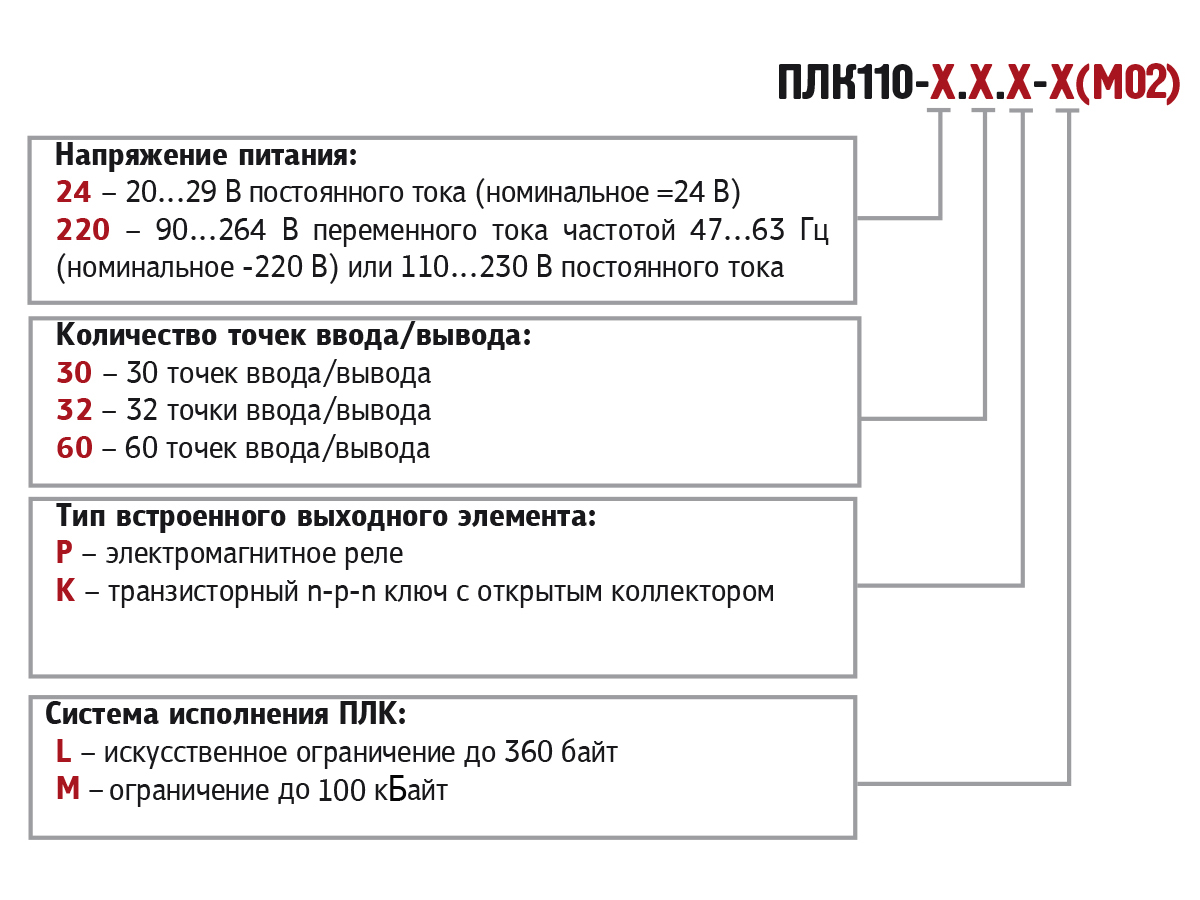

Программируемый логический контроллер ПЛК110 [М02] представляет собой линейку моноблочных контроллеров с дискретными входами и выходами на борту для автоматизации средних систем. Контроллеры оптимальны для построения распределенных систем управления и систем автоматизации среднего уровня, где требуется высокая надежность и гибкость конфигурации.
Контроллер ПЛК 110 рекомендуется использовать для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
| Параметр | ПЛК110-30[М02] | ПЛК110-32[М02] | ПЛК110-60[М02] |
| Количество входов | 18 | 18 | 36 |
| Быстрых входов | 2 | 2 | 4 |
| Быстрых счетчиков | 2 | 2 | 4 |
| Энкодеров | 1 АВ | 1 АВ | 1 АВZ или 2 АВ |
| Количество выходов | 12 | 14 | 24 |
| Быстрых выходов (для ПЛК110 с транзисторными выходами) | 4 | 4 | 4 |
| Количество портов | |||
| RS-485 | 2 | 1 | 2 |
| RS-232 | 1 | 1 | 1 |
| RS-232-Debug | 1 | 1 | 1 |
| Ethernet 100 Base-T | 1 | 1 | 1 |
Можно узнать цену и купить ПЛК 110 у официальных представителей компании. Наши специалисты помогут подобрать конфигурацию с нужным количеством входов/выходов, скоростными входами и портами для интеграции с вашими системами. Также предоставляется техническая поддержка по настройке, подключению внешних модулей и программированию контроллера через CODESYS v.2.
| Параметр | Значение (свойства) | ||
| ПЛК110-Х.30 [М02] | ПЛК110-Х.32[М02] | ПЛК110-Х.60[М02] | |
| Питание | |||
| Напряжение питания: ПЛК100-24.Х.Х-Х ПЛК110-220.Х.Х-Х | от 9 до 30 В постоянного тока при Т > минус 20 оС, от 9 до 26 В постоянного тока при минус 40 оС > Т > минус 20 оС (номинальное 12 или 24 В)*; от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) | ||
| Потребляемая мощность, не более: ПЛК100-24.Х.Х-Х ПЛк110-220.Х.Х-Х | 28 Вт 41 ВА | 31 Вт 45 ВА | |
| Параметры встрокенного источника питания: ПЛК110-24.Х.Х-Х ПЛК110-220.Х.Х-Х | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; Выходное напряжение 24 В±4 %, ток не более 400 мА | ||
| Цифровые (дискретные) входы | |||
| Количество входов (из них быстродействующих) | 18 (2) | 18 (2) | 36 (4) |
| Тип входов по ГОСТ Р 51841-2001 | 1 | ||
| Напряжение "логического нуля" | минус 3...5 В | ||
| Максимальный ток "логического нуля" | 2 мА | ||
| Напряжение "логической единицы" | 15...30 В | ||
| Минимальная длительность импульса, воспринимаемого дискретным входом: - для обычных ходов - для быстродействующих | 1.6 мс (меандр) см. таблицу 3.1 | ||
| Подключаемые входные устройства | - коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) - трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором - дискретные сигналы с напряжением от минус 3 до 30 В | ||
| Дискретные выходы (контакты электромагнитных рее ПЛК110-Х.Х.Р) | |||
| Количество релейных выходных каналов | 12 | 14 | 24 |
| Максимальный ток, коммутируемый контактами реле, не более | 3 А | ||
| Время переключения контактов реле из состояния "лог. 0" в "лог. 1" и обратно, не более | 10 мс (выходы DO1...DO12) | 10 мс (выходы DO1...DO14) | 10 мс (выходы DO1...DO24) |
| Суммарный максимальный токнагрузки группы реле: | |||
| СОМ1-СОМ2 | 3 А | 3 А | 3 А |
| СОМ3 | 3 А | 12 А | 3 А |
| СОМ4 | 3 А | 12 А | 3 А |
| СОМ5 | 12 А | 12 А | 2.5 А |
| СОМ6 | 12 А | - | 6 А |
| СОМ7-СОМ10 | - | - | 12 А |
| Механический ресурс реле | - не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке - не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной | ||
| Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К) | |||
| Количество транзисторных выходных каналов, из них быстродействующих | 12 4 (DO1...DO4) | 14 4 (DO1...DO4) | 24 4 (DO1...DO4) |
| Макисмальный ток транзисторного выхода, не более - для обычных - для быстродействующих | 400 мА (при напряжении не более 30 В постоянного тока - нагрузка для категории использования DC-13 по ГОСТ Р 50030.1-2000); 400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник) | ||
| Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) | SMBJ40A (напряжение срабатывания: от 44.4 до 49.1 В) | ||
| Время переключения транзисторного выхода из состояния "лог. 1" в состояние "лог. 0", не более - для обычных - для быстродействующих | 5 мс (выходы DO5...DO12) 0.002 мс (выходы DO1...DO4) | 5 мс (выходы DO5...DO14) 0.002 мс (выходы DO1...DO4) | 5 мс (выходы (DO5...DO24) 0.002 мс (выходы DO1...DO4) |
| Интерфейсы связи, количество | |||
| RS-485 | 2 | 1 | 2 |
| RS-232 | 1 | 1 | 1 |
| RS-232 Debug | 1 | 1 | 1 |
Разрешение Ростехнадзора на ПЛК

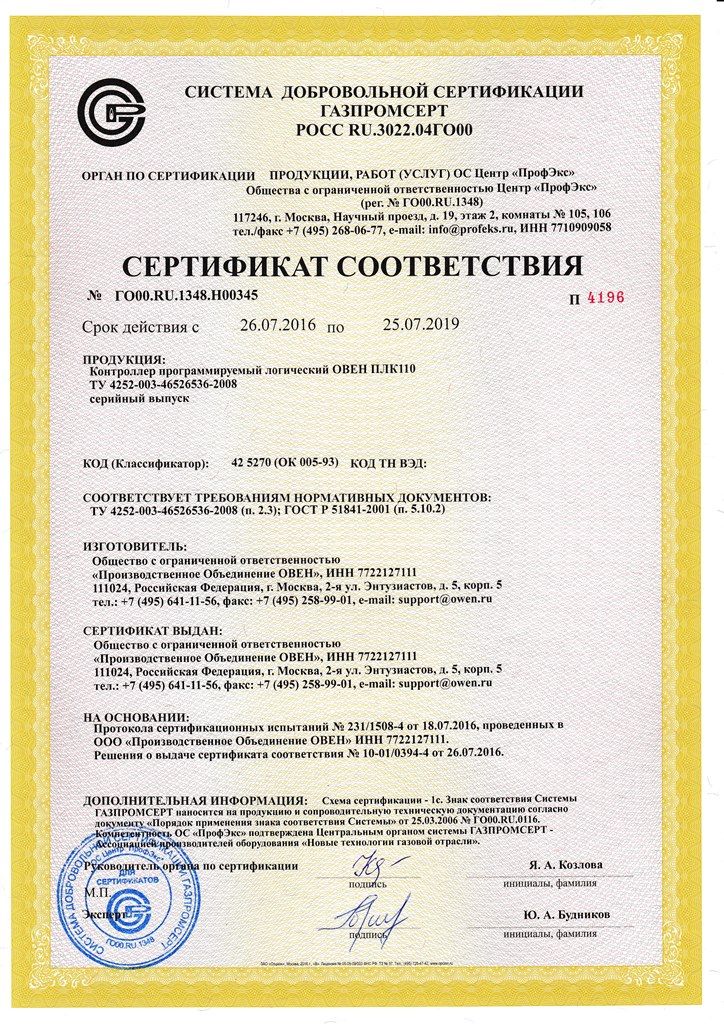

Сертификат соответствия ГАЗПРОМСЕРТ для ПЛК110
Свидетельство о типовом одобрении ПЛК

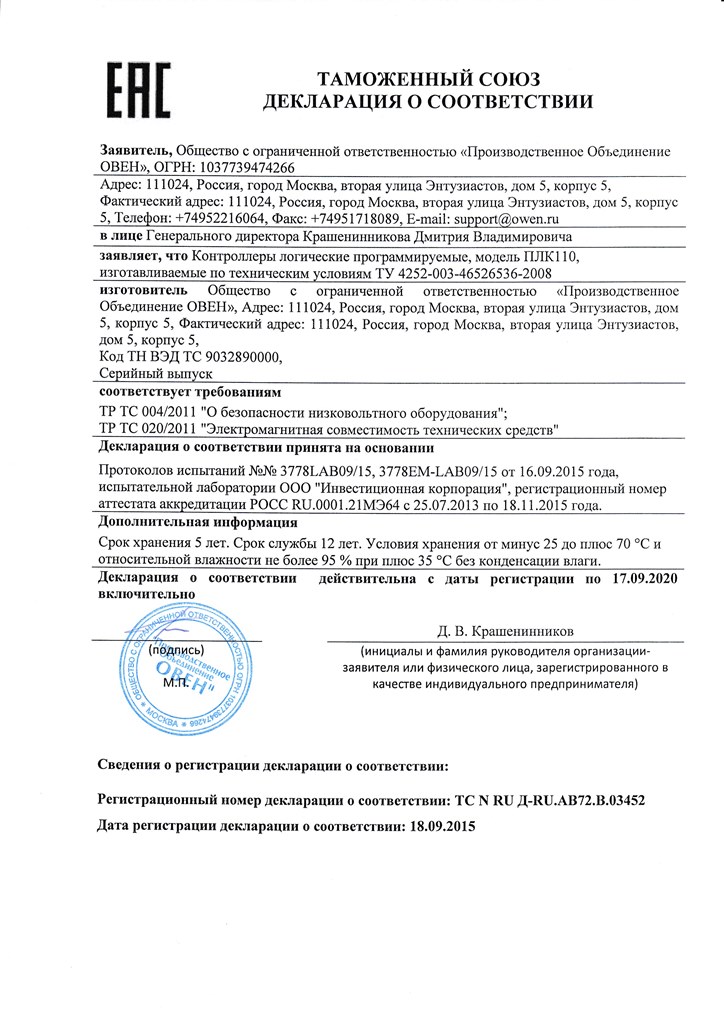

Декларация о соответствии на ПЛК110

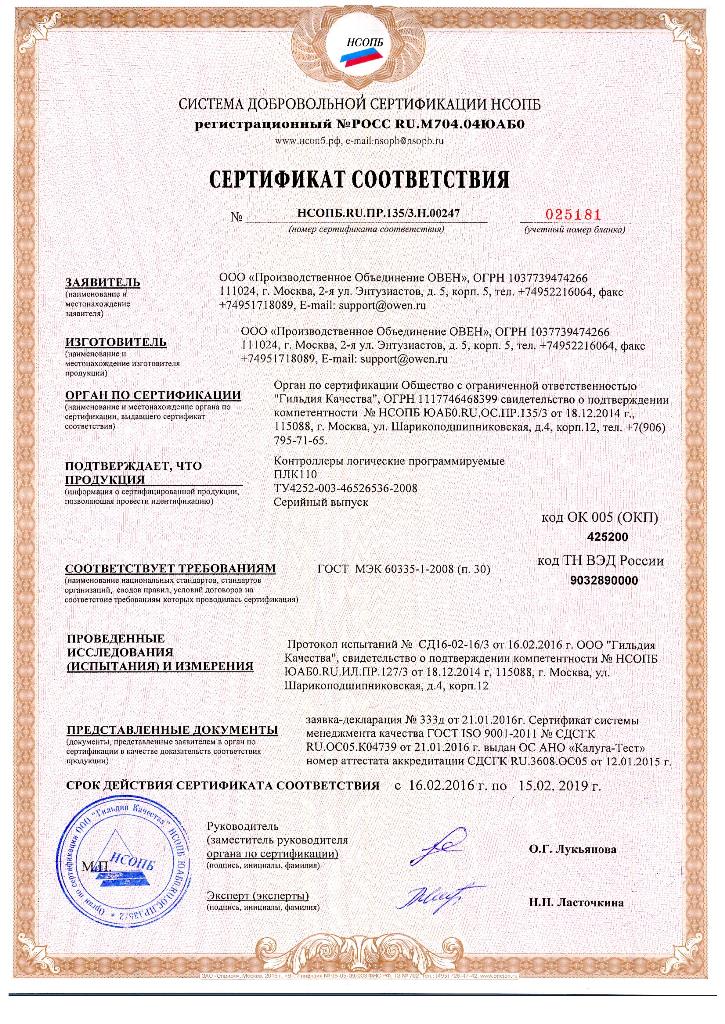

Сертификат соответствия в области пожарной безопасности для ПЛК110
Сертификат о соответствии на ПЛК110
Руководство по эксплуатации ПЛК110(М02)
Инструкции по подключению ПЛК1хх к облачному сервису OwenCloud
