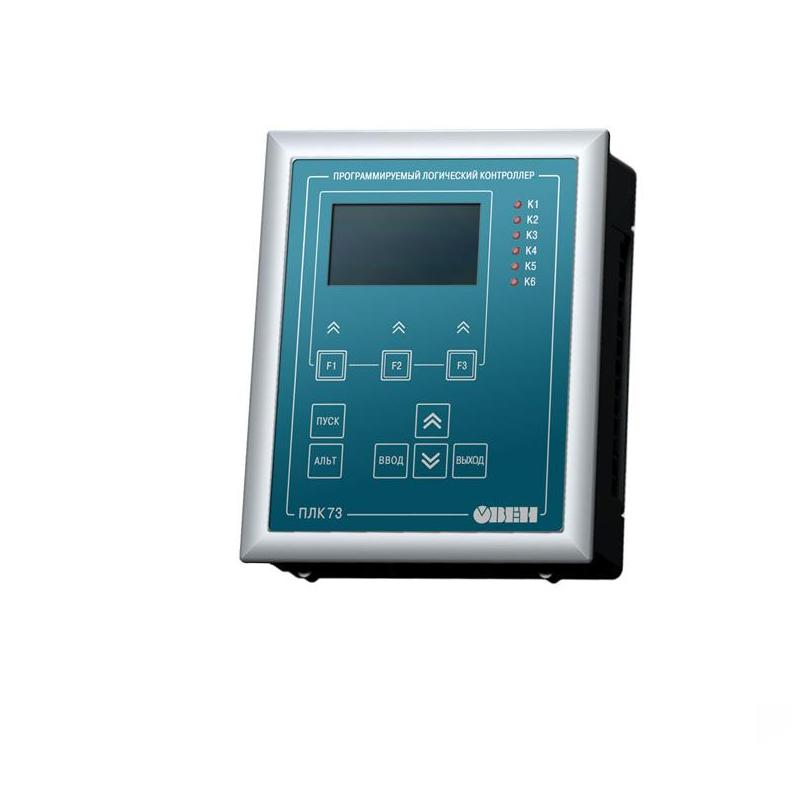

Программируемый логический контроллер ОВЕН ПЛК73
Описание
Технические характеристики
Модификации
Документация
ОВЕН ПЛК73 – контроллер с HMI для локальных систем автоматизации в щитовом исполнении. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие установки.
Основные функциональные возможности
- Четырехстрочный знакосинтезирующий дисплей.
- Наличие дискретных входов/выходов на борту.
- Заказные модификации с выбором дискретных/аналоговых выходов.
- Платы расширения интерфейсов RS-485, RS-232.
- Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII, GateWay.
- Бесплатная библиотека функциональных блоков:
- разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.;
- стандартные библиотеки CODESYS.
- Возможность расширения путем подключения модулей ввода/вывода.
- Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1.
- Встроенные часы реального времени.
- Щитовой корпус.
Общие сведения
| Центральный процессор | 32-разрядный RISC процессор 50 МГц н абазе ядра ARM7 |
| Размер Retain-памяти (EEPROM) | 448 байт |
| Объем оперативной памяти для хранения переменных программ | 10 кб |
| Объем памяти ввода-вывода | 600 байт - для ПЛК73-М 360 байт - для ПЛК73-L |
| Время работы часов реального времени после пропадания питания | не менее 3 месяцев |
| Конструктивное исполнение | Корпус щитового крепления. Габаритные размеры (ВхШхГ), мм (168х137х55)±1 мм |
| Степень защиты корпуса со стороно лицевой панели | IP55 |
| Напряжение питания | 90...245 В (частотой от 47 до 63 Гц) |
| Потребляемая мощность, не более | для постоянного тока, 12 Вт для переменного тока, 18 Вт |
| Параметры встроенного вторичного источника питания | выходное напряжение 24±3 В, ток не более 180 мА |
Элементы человеко-машинного интерфейса
| Тип дисплея | Текстовый монохромный ЖКИ с посветкой |
| Количество знакомест (символов) | 4х16 |
| Кнопки управления на лицевой панели | 9 тактовых кнопок: "Пуск/стоп", "Выход", "Альт", "Ввод", "Вверх", "Вниз", "F1", "F2", "F3" |
| Светодиоды на лицевой панели | 6 штук: "К1", "К2", "К3", "К4", "К5", "К6" |
Интерфейсы связи
| Интерфейсы | 2 интерфейса опционально: 1-й интерфейс: RS-485, RS-232 или отсутсвует; 2-й интерфейс: RS-485, RS-232 или отсутсвует. |
| Режим работы интерфейсов | Master, Slave |
| Поддерживаемы протоколы | ОВЕН, Modbus-ASCII/RTU, GateWay (протокол CODESYS) |
Аналоговые входы
| Количество аналоговых входов | 8 |
| Типы подключаемых датчиков и характеристики аналоговых входов | В соотвествии с ТУ 4252-003-46526536-2008 контроллера ПЛК63 |
Выходы (дискретные и аналоговые)
| Количество выходов внутри контроллера | 8, из них 4 с возможностью установки ЦАП |
| Типы выходных элементов и их характеристики | В соответсвии с ТУ 4252-003-16526536-2008 контроллера ПЛК63 |
| Выходные элементы: | |
| 1 | тип К (группа из 2 выходов) |
| 2 | |
| 3 | тип К (группа из 2 выходов) |
| 4 | |
| 5 | тип Р, К, С, Т, И, У или отсутствует |
| 6 | тип Р, К, С, Т, И, У или отсутствует |
| 7 | тип Р, К, С, Т, И, У или отсутствует |
| 8 | тип Р, К, С, Т, И, У или отутствует |
Дискретные входы
| Количество дискретных входов | 8 |
| Подключаемые входные устройства | подключение датчиков с выходами: "сухой-контакт" p-n-p- и n-p-n-транзистор |
| Максимальная частота сигнала, подаваемого на дискретный вход | 15 Гц (при скважности 2) |
| Напряжение питания дискретных входов | 24±3 В |
Программирование и обновление встроенного программного обеспечения
| Среда программирования | CODESYS 2/3 (версия 2.3.8.1 и более старшая) |
| Интерфейс для программирования и отладки в CODESYS | RS-232 DBGU |
| Интерфейс для обновления встроенного программного обеспечения | RS-232 DBGU (выделен разъем RJ-12) |
Поддерживаемые интерфейсы и протоколы
| Протокол | Интерфейс | Применение |
| ОВЕН | RS-232 RS-485 |
Поддержка модулей ввода/вывода ОВЕН Мх110 Работа в сетях ОВЕН совместно с ТРМ2хх |
| Modbus RTU Modbus ASCII |
RS-232 RS-485 |
Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами |
| GateWay (протокол CODESYS) |
RS-232 | Программирование контроллера, откладка пользовательской программы Работа с ОРС-сервером CODESYS |
Модификации

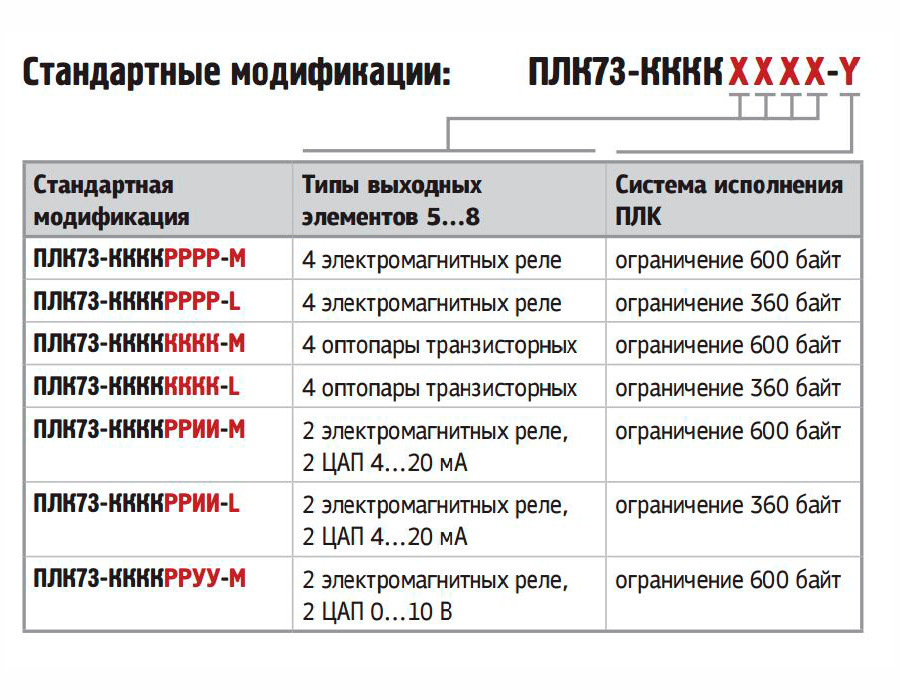

Стандартные модификации ПЛК73

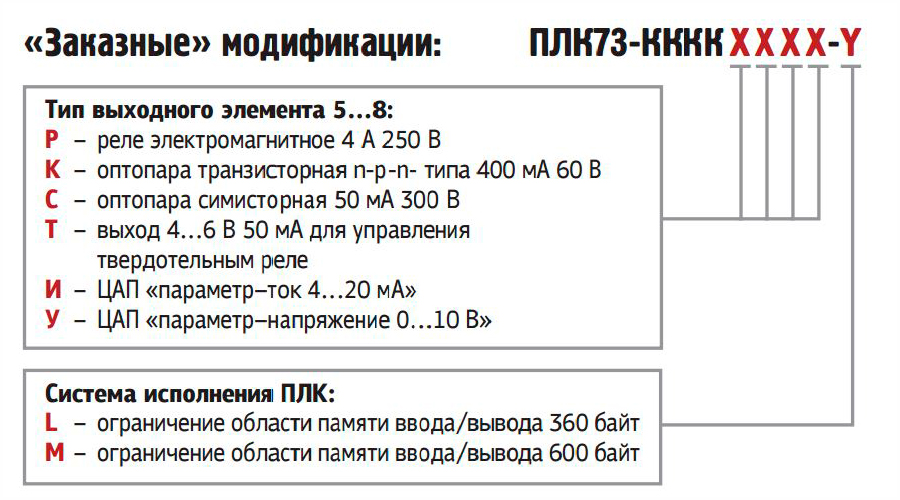

"Заказные" модификации ПЛК73

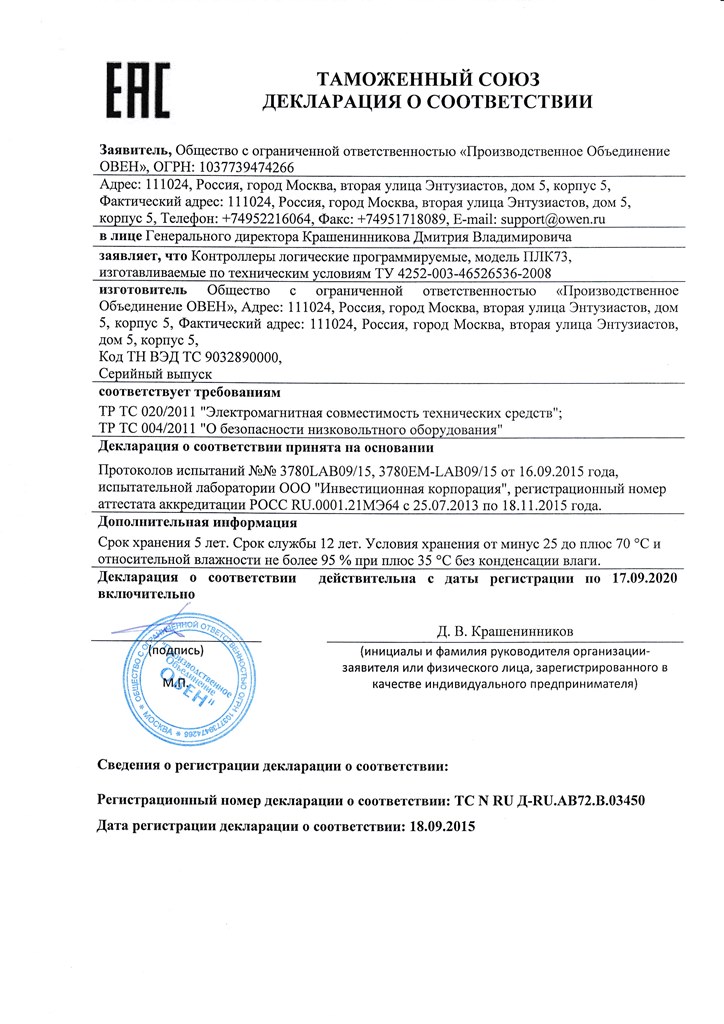

Декларация о соответствии ПЛК73

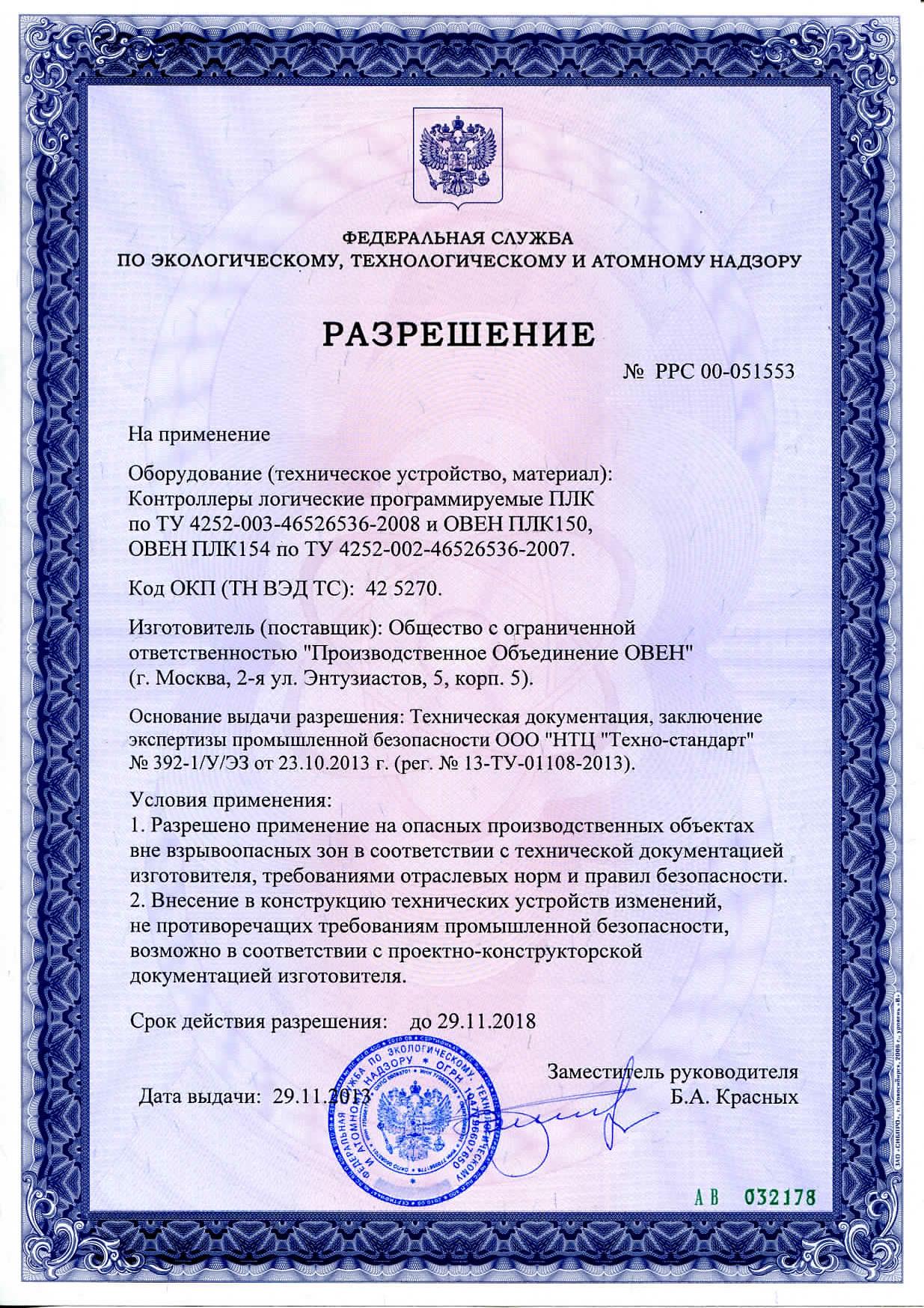

Разрешение Ростехнадзора на ПЛК
Свидетельство о типовом одобрении ПЛК

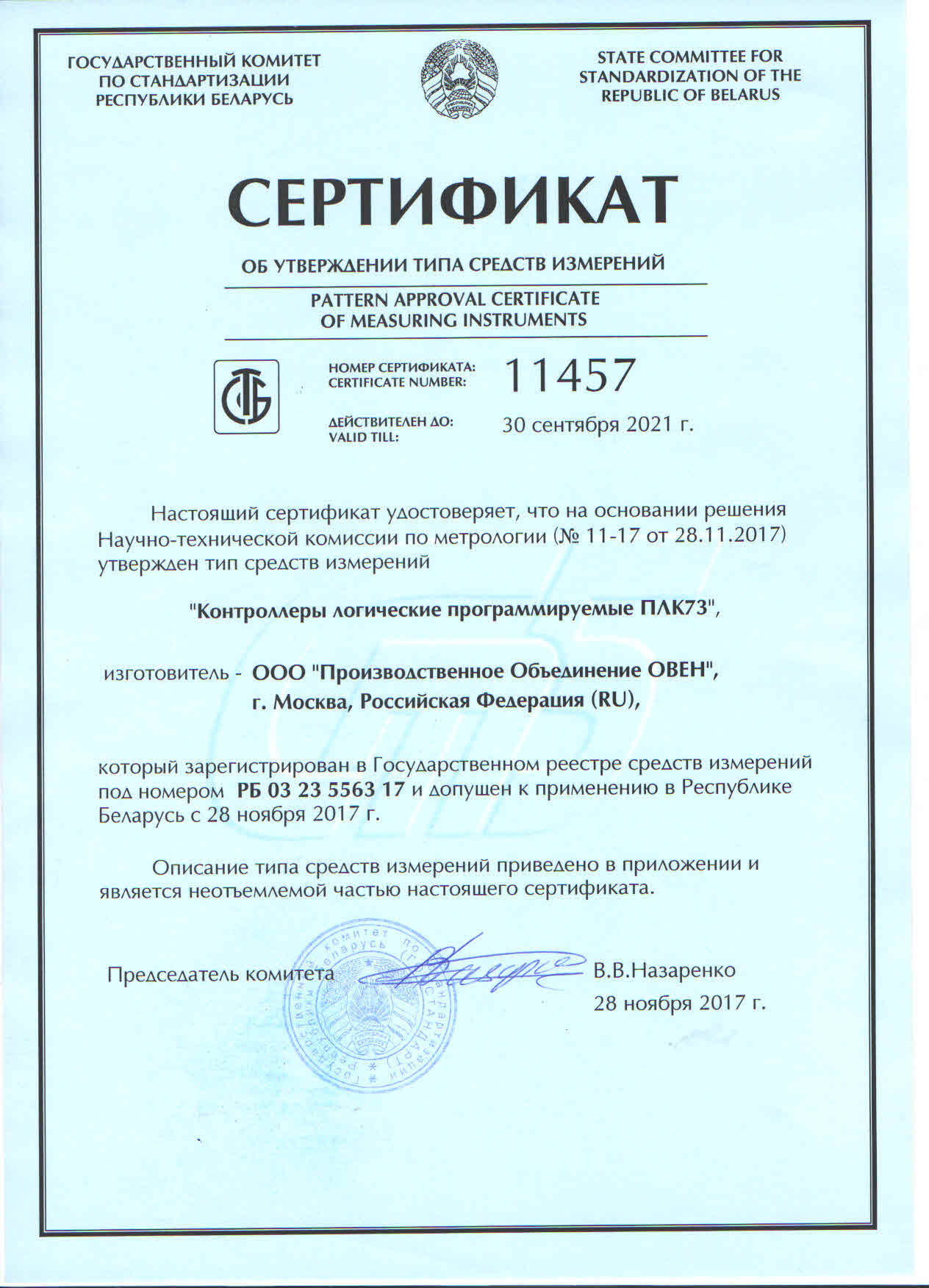

Сертификат средств измерений ПЛК73
Сертификат о соответствии на ПЛК73
Руководство по программированию ПЛК63/73
Руководство по эксплуатации ПЛК73
