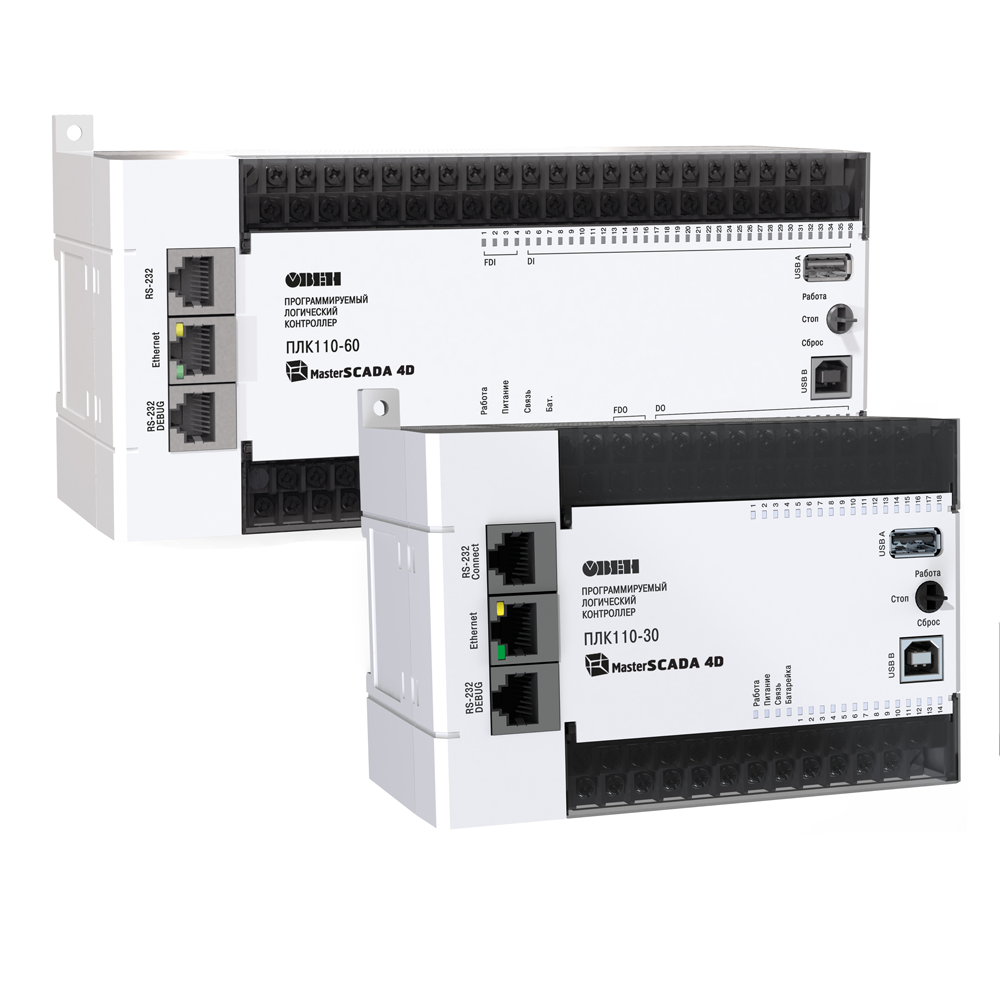

Программируемый логический контроллер ПЛК110 с исполнительной средой MasterSCADA 4D
Описание
ОВЕН ПЛК110 [М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
MasterSCADA 4D – кросс-платформенная SCADA-система, позволяющая создавать проекты автоматизации с использованием языков стандарта МЭК61131-3 с динамическим web-интерфейсом. Масштабируемая векторная графика дает возможность с равным успехом управлять технологическим процессом с компьютера, планшета или смартфона с любыми операционными системами.
Преимущества использования MasterSCADA 4D для программирования контроллера
- Web-визуализация.
- Специализированные библиотеки.
- Набор библиотечных алгоритмов.
- Элементы визуализации, ранее доступные для отрисовки мнемосхем, теперь доступны для создания web-визуализации контроллера.
- Объемные элементы мнемосхем.
- Графический редактор.
- Редакторы FBD/SFC/LD/ST.
- OPC UA на борту контроллера.
- Поддерживается одновременная работа с несколькими контроллерами и другими устройствами системы в рамках одной среды.
- Программирование, настройка обмена и создание визуализации происходит в одном инструменте.
| Параметр | Значение (свойства) | |
| ПЛК110-Х.30 | ПЛК110-Х.60 | |
| Питание | ||
| Напряжение питания: ПЛК110-24.Х.Х-Х ПЛК110-220.Х.Х-Х |
от 9 до 30 В постоянного тока при Т > -20 оС от 9 до 26 В постоянного тока при -40 оС > T > -20 оС (номинальное 12 или 24 В); от 90 до 264 В переменного тока, либо постоянного тока (номинальное 120/230 В) |
|
| Потребляемая мощность, не более: ПЛК110-24.Х.Х-Х, Вт ПЛК110-220.Х.Х-Х, ВА |
28 41 |
31 45 |
| Параметры встроенного источника питания: ПЛК110-24.Х.Х-Х, Вт ПЛК110-220.Х.Х-Х, ВА |
Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; Выходное напряжение 24 В ± 4%, ток не более 400 мА |
|
| Цифровые (дискретные) выходы | ||
| Количество входов | 18 | 36 |
| Тип входв по ГОСТ Р 51841-2001 | 1 | |
| Напряжение "логического нуля", В | минус 3...5 | |
| Максимальный ток "логического нуля", мА | 2 | |
| Напряжение "логической единицы", В | 15...30 | |
| Минимальный ток "логической единицы", мА | 9 (при 30 В) | |
| Минимальная длительность импульса, воспринимаемого дискретным входом: - для обычных входов, мс - для быстродействующих |
1.6 (меандр) | |
| Подключаемые входные устройства | - коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) -трехпроводные датчики, имеющие на выходе транзисторn-p-n или p-n-p-типа с открытым коллектором; - дискретные сигналы с напряжением до 30 В |
|
| Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р) | ||
| Количество релейных выходных каналов | 12 | 24 |
| Максимальный ток, коммутируемый контактами реле, А, не более |
3 | |
| Время переключения контактов реле из состояния "лог. 0" в "лог 1" и обратно, мс, не более |
10 (выходы DO1...DO12) | 10 (выходы DO1...DO24) |
| Суммарный максимальный ток нагрузки группы реле, А: СОМ1-СОМ2 СОМ3 СОМ4 СОМ5 СОМ6 СОМ7-СОМ10 |
3 3 3 12 12 - |
3 3 3 2.5 6 12 |
| Механический ресурс реле | - не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке; - не мнее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной |
|
| Дискретные выходы (транзитные ключи ПЛК110-Х.Х.К) | ||
| Количество транзисторных выходных каналов | 12 | 24 |
| Максимальный ток транзисторного выхода, мА, не более |
400 (при напряжении не более 30В постоянного тока - нагрузка для категории использования DC-13 по ГОСТ Р 50030.1-2000) |
|
| Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) |
SMBJ40A (напряжение срабатывания от 44.4 В до 49.1 В) | |
| Время переключения транзисторного выхода из состояния "лог. 1" в состояние "лог. 0", мс, не более |
5 (выходы DO5...DO12) | 5 (выходы DO5...DO24) |
| Интерфейсы связи (дополнительные параметры), количество | ||
| RS-485 | 2 | |
| RS-232 | 1 | |
| RS-232-Debug | 1 | |
| Ethernet 100 Base-T | 1 | |
| Ресурсы и дополнительное оборудование | ||
| Центральный процессор | RISC-процессор Texas Instruments Sitara AM1808 | |
| Объем оперативной памяти (тип памяти) | 128 (SDRAM) | |
| Объем энергозависимой памяти (тип памяти) | 128 Мб доступно для хранения файлов и архивов | |
| Объем Retain-памяти (тип памяти) | 128 кб (MRAM) | |
| Время выполнения пустого цикла | - установленное по умолчанию - 100 мс | |
| Дополнительное оборудование | - часы реального времени с собственным батарейным питанием погрешность хода: при температуре +25 оС - не более 5 секунд в сутки; при температуре -40 оС - не более 20 секунд в сутки; - встроенный источник выдачи звукового сигнала; - трехпозиционный переключатель на передней панели контроллера |
|
| Общие сведения | ||
| Габаритные размеры, мм | (140 114 83)±1 | (208 114 83)±1 |
| Масса, кг, не более | 1.2 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 со стороны передней панели, IP00 со стороны клемм | |
| Индикация на передней панели | светодиодная | |
| Средняя наработка на отказ, ч | 100 000 | |
| Средний срок службы, лет | 8 | |

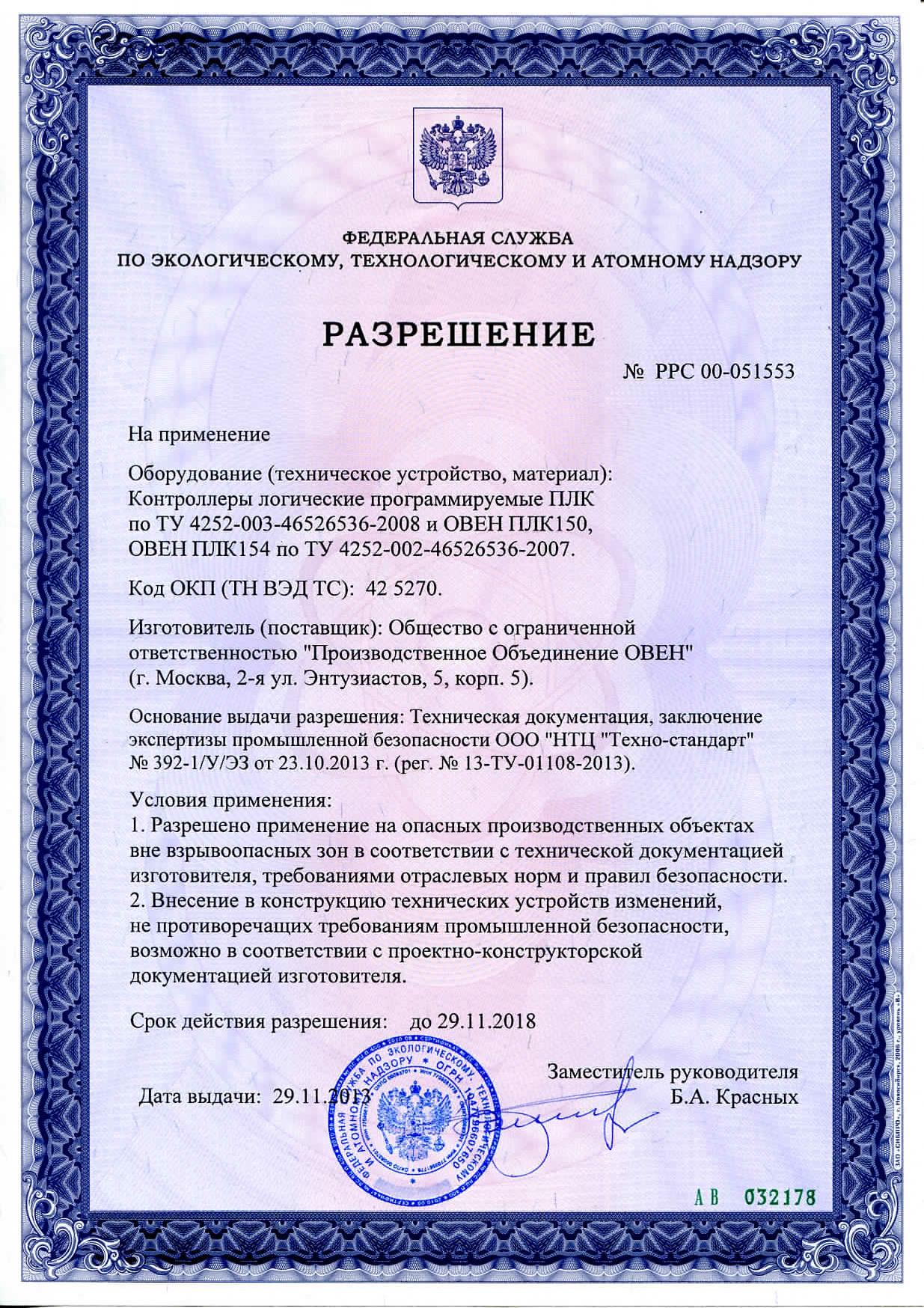

Разрешение Ростехнадзора на ПЛК

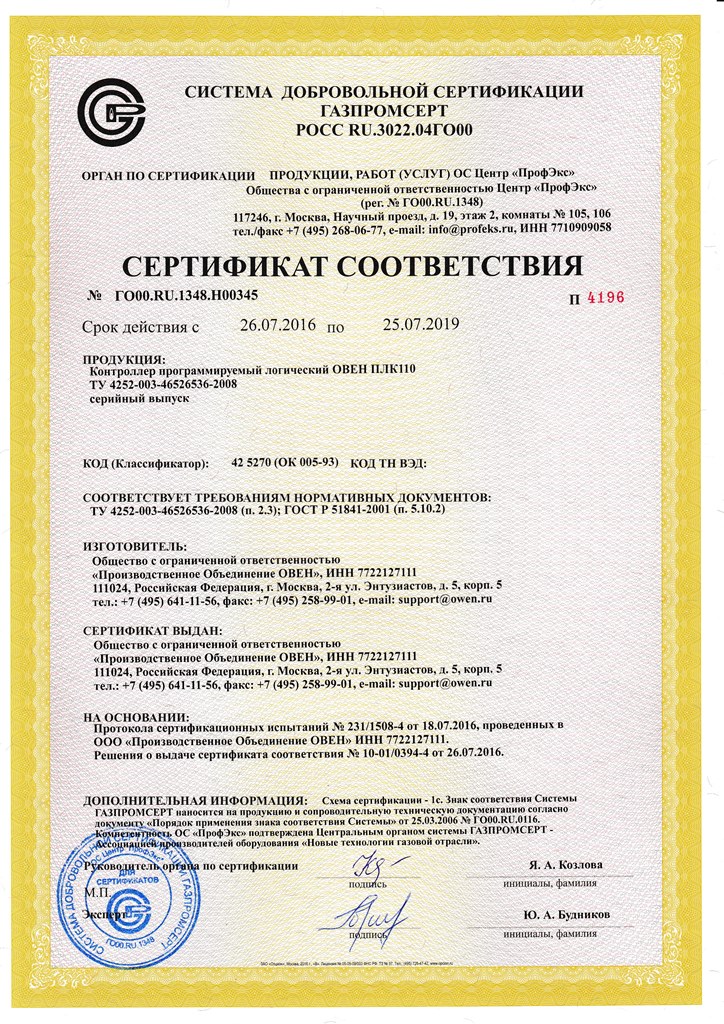

Сертификат соответствия ГАЗПРОМСЕРТ для ПЛК110
Свидетельство о типовом одобрении ПЛК

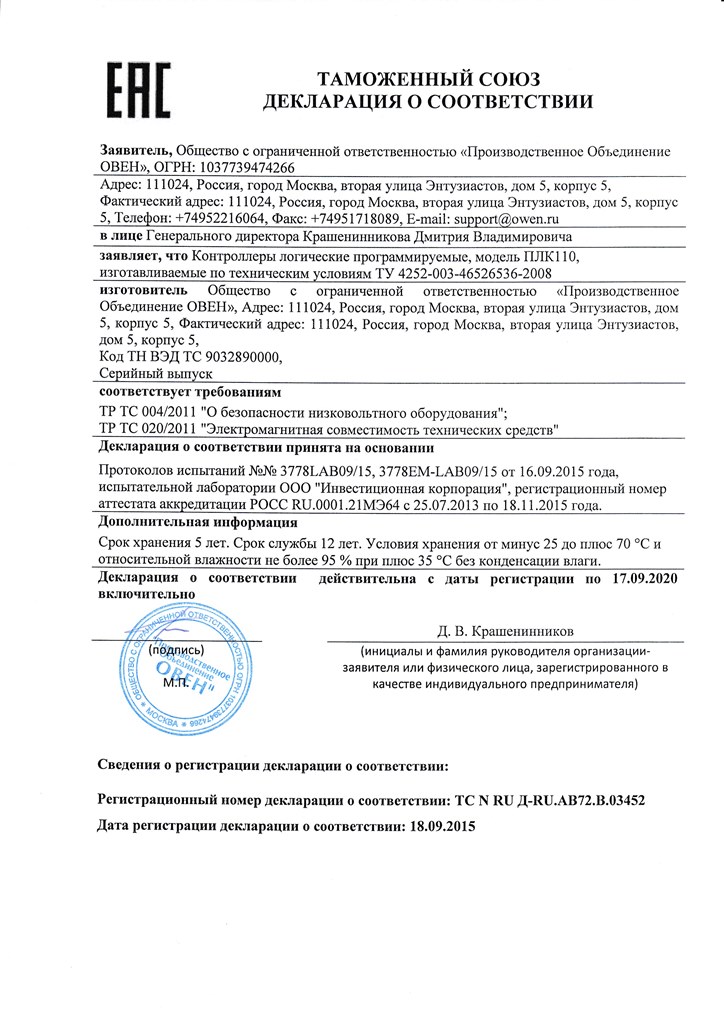

Декларация о соответствии на ПЛК110

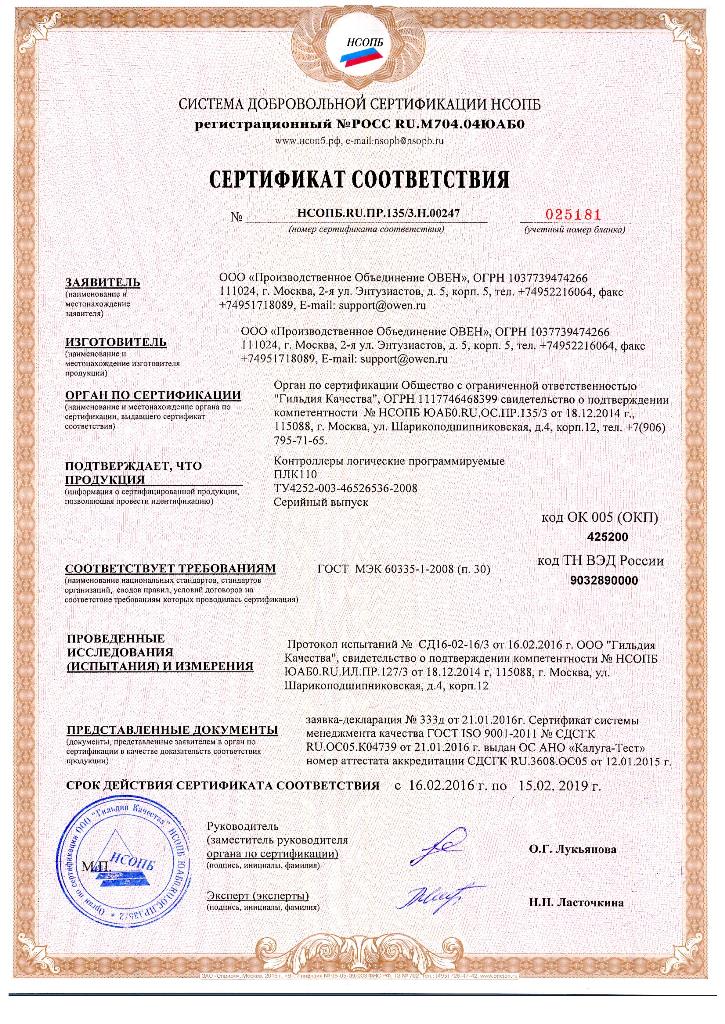

Сертификат соответствия в области пожарной безопасности для ПЛК110
Сертификат о соответствии на ПЛК110
Руководство по эксплуатации ПЛК110[M02] c MasterScada 4D
Руководство пользователя ПЛК110[М02] с MasterScada 4D
