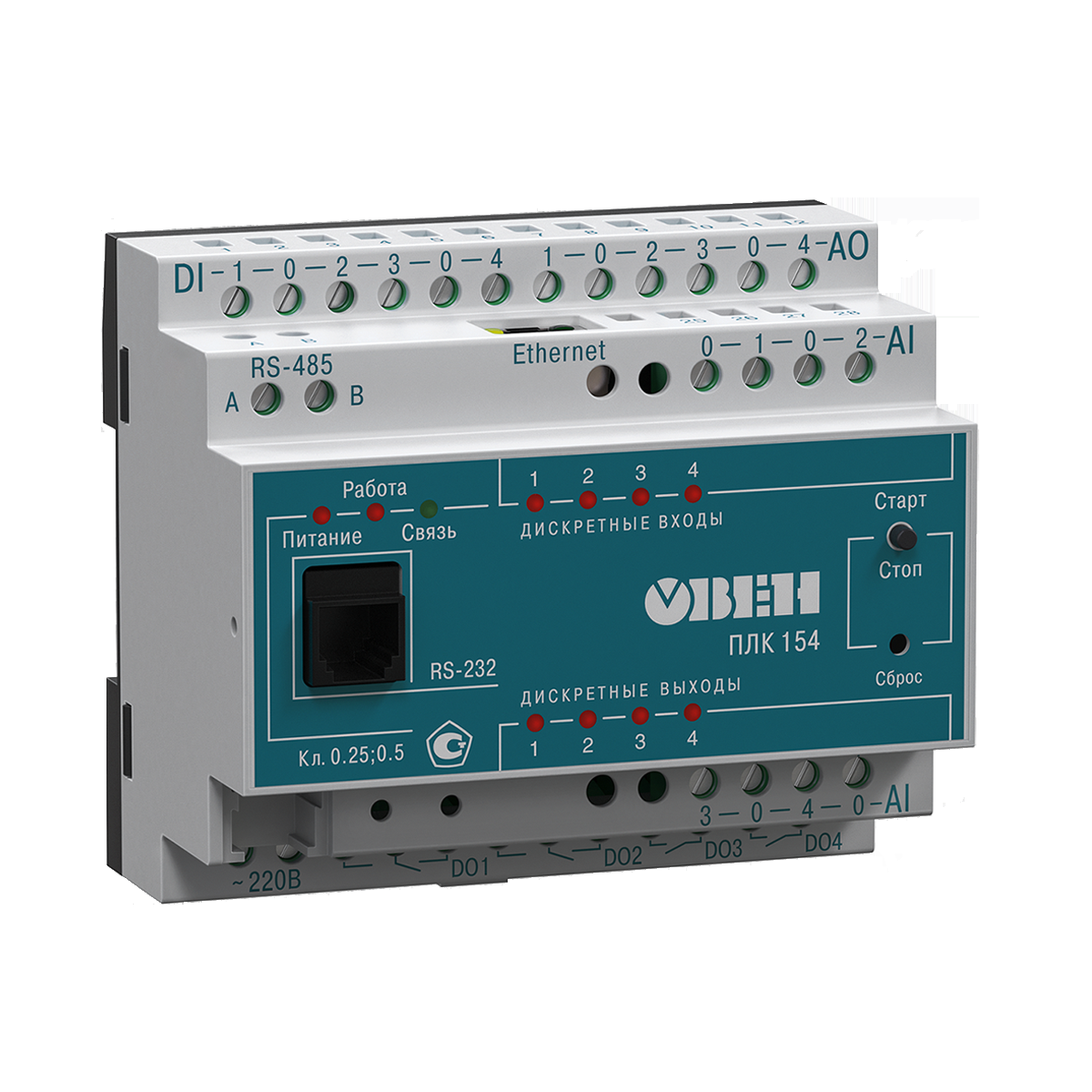

Программируемый логический контроллер ОВЕН ПЛК154
ОписаниеТехнические характеристики
ОВЕН ПЛК154 – моноблочный контроллер с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем
Назначение контроллера ОВЕН ПЛК154
- Создание систем управления малыми и средними объектами.
- Построение систем диспетчеризации.
Особенности ОВЕН ПЛК154
- Компактный DIN-реечный корпус.
- Дискретные и аналоговые входы/выходы на борту.
- Наличие последовательных портов (RS-485, RS-232) и Ethernet.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
Конкурентные преимущества ОВЕН ПЛК154
- Отсутствие ОС, что повышает надежность работы контроллеров.
- Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика. Большое количество интерфейсов на борту: Ethernet, 2 последовательных порта.
- Расширенный температурный диапазон работы: от –20 до +70 С.
- Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
- Встроенные часы реального времени.
- Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.
Общие сведения
| Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7.5 мм |
| Степень защиты корпуса | IP20 |
| Напаряжение питания ПЛК154-200 | 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47...63 Гц |
| Потребляемая мощность | 6 Вт |
| Индикатор передней панелец | 1 индикатор питания 6 индикаторов состояний дискретных входов 4 индикатора состояний выходов 1 индикатор наличия связи с CODESYS 1 индикатор работы программы пользователя |
Ресурсы
| Центральный процессор | 32-разрядный RISC-процессор 200 МГц на базе ядра ARM9 |
| Объем оперативной памяти | 8 МВ |
| Объем энергозависимой памяти хранения ядра CODESYS, программ и архивов |
4 МВ* |
| Размер Retain-памяти | 4 кВ** |
| Время выполнения цикла ПЛК | минимальное 250 мкс (нефиксированное), типовое от 1мс |
Дискретные входы
| Количество дискретных входов | 4 |
| Гальваническая изоляция дискретных входов | есть, групповая |
| Электрическая прочность изоляции дискретных входов | 1.5 кВ |
| Максимальная частота сигнала, подаваемого на дискретный вход: | |
| - при программной обработке | 1 кГц |
| - при применении аппаратного счетчика | 10 кГц |
| - при применении обработчика энкодера | 1 кГц |
Дискретные выходы
| /Количество дискретных выходов | 4 э/м реле |
| Характеристики дискретных выходов | ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0.4 |
| Гальваническая изоляция дискретных выходов | есть, индивидуальная |
| Электрическая прочность изоляции дискретных выходов | 1.5 кВ |
Аналоговые входы
| Количество аналоговых входов | 4 |
| Типы поддерживаемых унифицированных входных сигналов |
напряжение 0...1 В, 0...10 В, -50...+50 мВ ток 0...5 мА, 0(4)...20 мА сопротивление 0...5 кОм |
| Типы поддерживаемых датчиков | Термосопротивления: ТСМ50М, ТСП50П, ТСМ100М, ТСП100П, ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н, ТСП1000П, ТСН1000Н Термопары: ТХК (L), ТЖК (L), ТНН (N), ТХА (К), ТПП (S), ТПП (R), ТВР (А-1), ТВР (А-2) |
| Разрядность встроенного АЦП | 10 бит |
| Внутреннее сопротивление аналогового входа: | |
| в режиме измерения тока | 50 Ом |
| в режиме измерения напряжения 0...10 В | около 10 кОм |
| Время опроса одного аналогового входа | 0.5 с |
| Предел основной приведенной погрешности измерения аналоговыми входами |
0.5% |
| Гальваническая изоляция аналоговых входов | отсутствует |
Аналоговые выходы
| Количество аналоговых выходов | 4 |
| Разрядность ЦАП | 10 бит |
| Тип выходного сигнала | |
| ПЛК154-И | ток 4...20 мА |
| ПЛК154-У | напряжение 0...10 В |
| ПЛК154-А | ток 4...20 мА или напряжение 0...10 В |
| Питание аналоговых выходов | встроенное, общее на все выходы |
| Гальваническая изоляция аналоговых выходов | есть, групповая |
| Электрическая прочность изоляции аналоговых выходов | 1.5 кВ |
Поддерживаемые интерфейсы и протоколы
| Протокол | Интерфейс | Применение |
| ОВЕН | RS-232 | Поддержка модулей ввода/вывода линейки ОВЕН Мх110 |
| RS-485 | Работа в сетях ОВЕН совместно с ТРМ2хх | |
| Modbus RTU | RS-232 | Поддержка модулей ввода/вывода ОВЕН Мх100 и операторских панелей (ОВЕН СП3607/СП310), связь со SCADA-системами |
| Modbus ASCII | RS-485 | |
| Modbus TCP | Ethernet 10/100 Mbps |
Передача данных на верхний уровень (в SCADA-системы) |
| DCON | RS-232 | Поддержка модулей ввода/вывода ICP DAS I-7ххх, ADAM |
| RS-485 | ||
| GateWay (протокол CODESYS) |
RS-232 Ethernet 10/100 Mbps |
Программирование контроллера, отладка пользовательской программы |
| Работа с ОРС-сервером CODESYS GateWay | ||
| Связь с контроллерами других производителей на базе CODESYS |
Контроллеры ОВЕН ПЛК154 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Пользователь имеет возможность реализовать в среде программирования CODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК154. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК154 (библиотека входит в комплект поставки контроллера).
