Программируемый логический контроллер ОВЕН ПЛК150
ОписаниеТехнические характеристикиКомплектность прибора

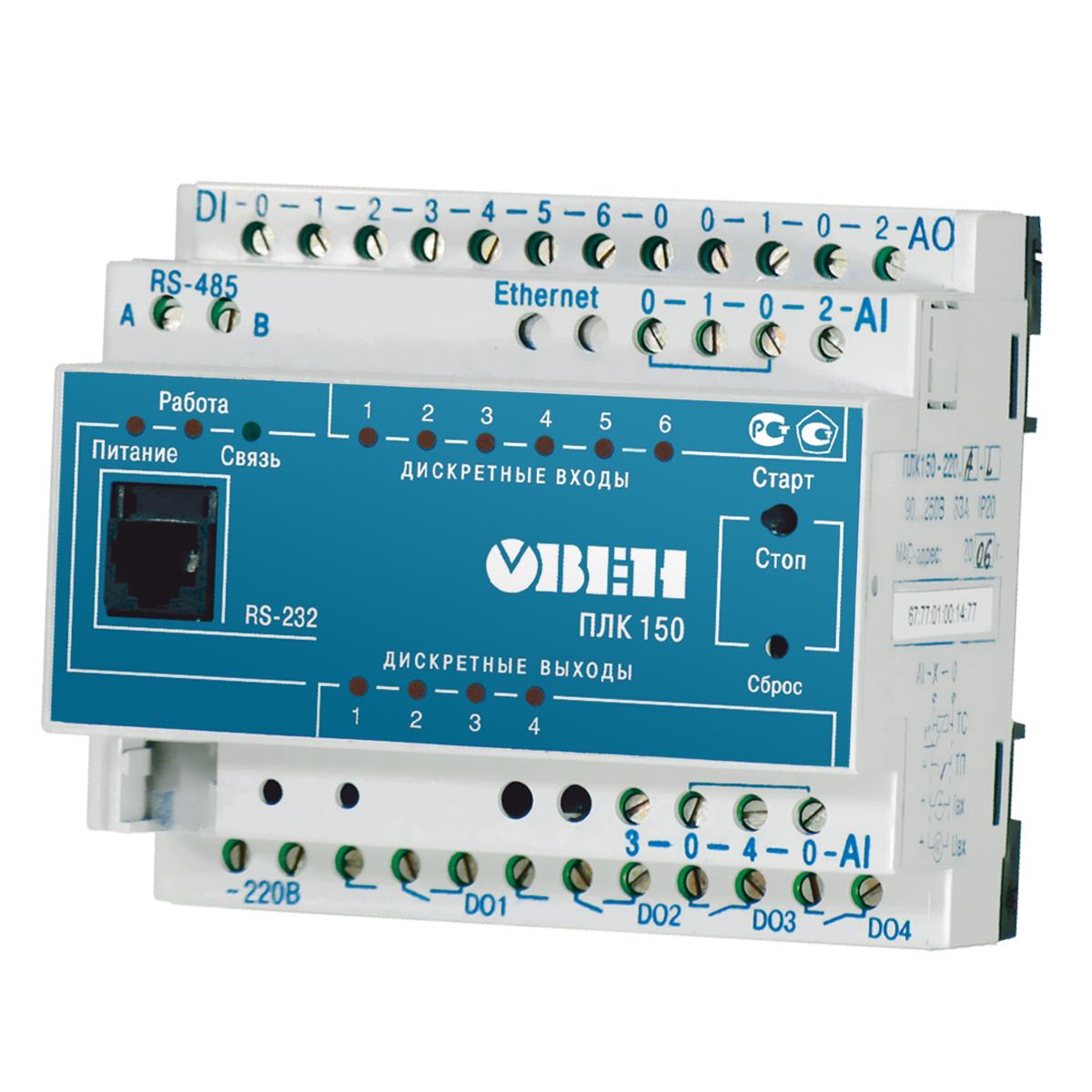

ОВЕН ПЛК150 – моноблочный контроллер с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем
Назначение контроллера ОВЕН ПЛК150
- Создание систем управления малыми и средними объектами.
- Построение систем диспетчеризации.
Особенности ОВЕН ПЛК150
- Компактный DIN-реечный корпус.
- Дискретные и аналоговые входы/выходы на борту.
- Наличие последовательных портов (RS-485, RS-232) и Ethernet.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
Конкурентные преимущества ОВЕН ПЛК150
- Отсутствие ОС, что повышает надежность работы контроллеров.
- Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика. Большое количество интерфейсов на борту: Ethernet, последовательных порта.
- Расширенный температурный диапазон работы: от –20 до +70 С.
- Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
- Встроенные часы реального времени.
- Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.
Общие сведения
| Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7.5 мм |
| Стпень защиты корпуса | IP20 |
| Напряжение питания: ПЛК150-220 |
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47...63 Гц |
| Потребляемая мощность | 6 Вт |
| Индикация передней панели | 1 индикатор питания 6 индикаторов состояний дискретных выходов 4 индикатора состояний выходов 1 индикатор наличия связи с CODESYS 1 индикатор работы программы пользователя |
Ресурсы
| Центарльный процессор | 32-разрядный RISC-процессор 200 МГц на базе ядра ARM9 |
| Объем оперативной памяти | 8 МВ |
| Объем энергозависмой памяти хранения ядра CODESYS, программ и архивов |
4 МВ** |
| Размер Retain-памяти | 4 кВ*** |
| Время выполнения цикла ПЛК | Минимальное 250 мкс (нефиксированное), типовое от 1 мс |
Дискретные входы
| Количество дискретных входов | 6 |
| Гальваническая изоляция дискретных входов | есть, групповая |
| Электрическая прочность изоляции дискретных входов | 1.5 кВ |
| Максимальная частота сигнала, подаваемого на дискретный вход: - при программной обработке - при применении аппаратного счетчика - при примеенении обработчика энкондера |
1 кГц 10 кГц 1 кГц |
Дискретные выходы
| Количество дискретных выходов | 4 э/м реле |
| Характеристики дискретных выходов | ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0.4 |
| Гальваническая изоляция дискретных выходов | есть, индивидуальная |
| Электрическая прочность изоляциидискретных выходов | 1.5 кВ |
Аналоговые входы
| Количество аналоговых входов | 4 |
| Разрядность встроенного АЦП | 16 бит |
| Внутреннее сопротивление аналогового входа: в режиме измерения тока в режиме измерения напряжения 0...10 В |
50 Ом около 10 кОм |
| Время опроса одного аналогового входа | 0.5 с |
| Предел основной приведенной погрешности измерения аналоговыми входами |
0.5 % |
| Гальваническая изоляция аналоговых входов | отсутствует |
Аналоговые выходы
| Количество аналоговых выходов | 2 |
| Разрядность ЦАП | 10 бит |
| Тип выходного сигнала ПЛК 150-И ПЛК 15-У ПЛК 150-А |
ток 4...20 мА напряжение 0...10 В тоу 4...20 мА или напряжение 0...10 В |
| Питание аналоговых выходов | встроенное, общее на все выходы |
| Гальваническая изоляция аналоговых выходов | есть, групповая |
| Электрическая прочность изоляции аналоговых выходов | 1.5 кВ |
Интерфейсы связи
| Интерфейсы | Ethernet 100 Base-T RS-232 RS-485 |
| Скорость обмена по интерфейсам RS | от 4800 до 11520 bps |
| Протоколы | ОВЕН Modbus-RTU, Modbus-ASCII DCON Modbus-TCP GateWay (протокол CODESYS) |
Характеристики дискретных входных сигналов
| Модификация контнроллера |
Сигнал, подаваемый на дискретный вход | Комментарий |
| ПЛК150-220 | С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных выходов и клемму конкретного входа |
Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом |
* Напряжение относительно минусовой клеммы питания
Характеристики встроенных выходных элементов
| Обозначение при заказе |
Наименование | Характеристики |
| И | Цифроаналоговый преобразователь "параметр-ток 4...20 мА" |
Сопротивление нагрузки от 0 до 900 Ом |
| У | Цифроаналоговый преобразователь "параметр-напряжение 0...10 В" |
Спротивление нагрузки от 0 кОм |
| А | Цифроаналоговый преобразователь "парметр-ток 4...20 мА или напряжение 0...10 В" |
Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения |

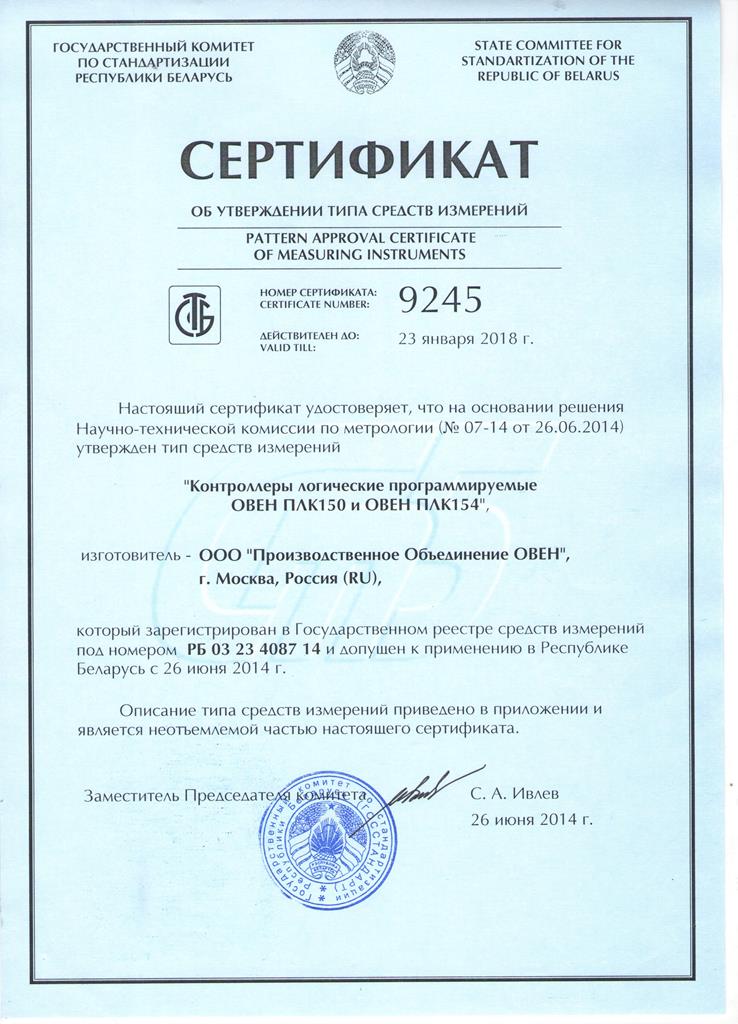

Сертификат средств измерений ПЛК150-154

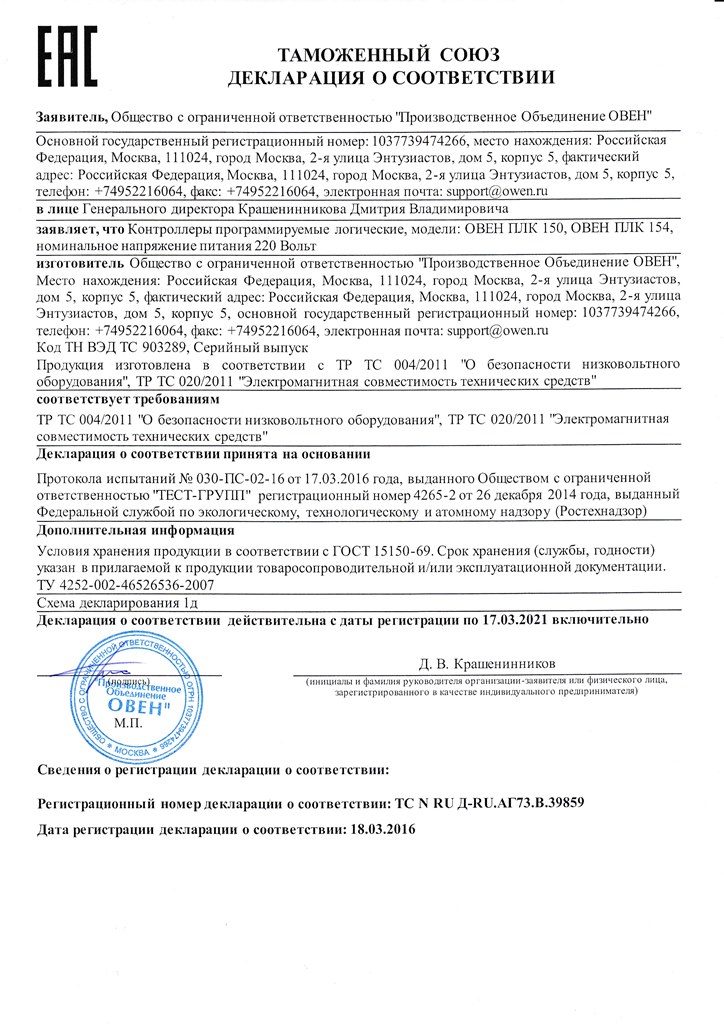

Декларация о соответствии на ПЛК150/154 220 В

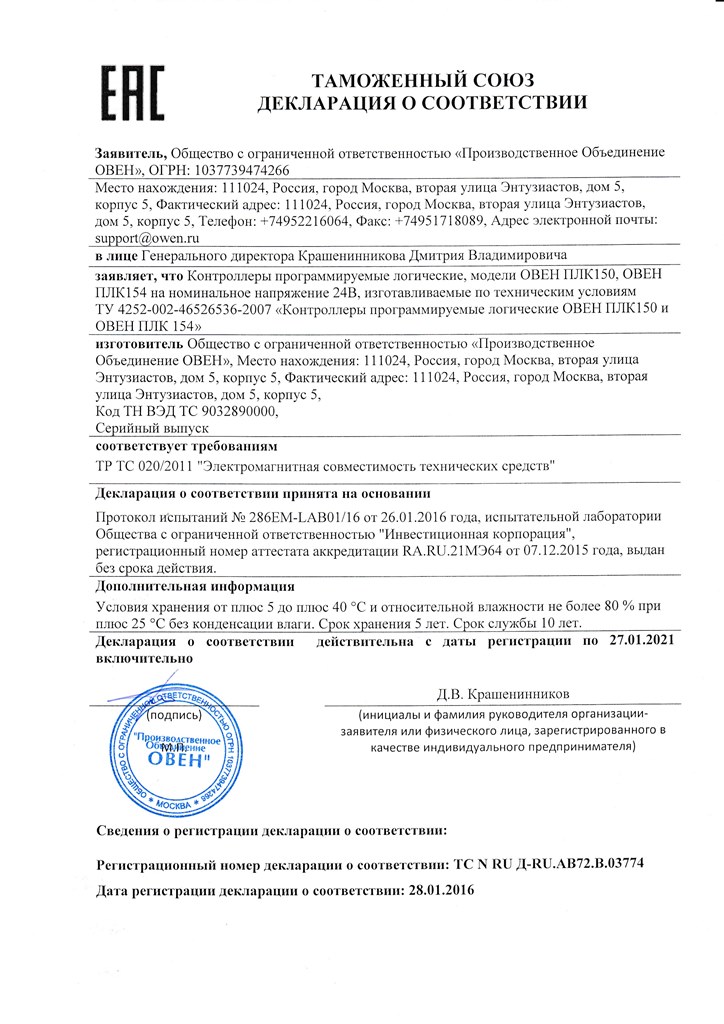

Декларация о соответствии на ПЛК150/154 24 В
Свидетельство о типовом одобрении ПЛК
Сертификат о соответствии на ПЛК150/154
Руководство по эксплуатации ПЛК150
Руководство по программированию ПЛК100/150/154
