ДР-Д реле давления воздуха и воды

Описание

Технические характеристики

Габаритные размеры

Документация

Порядок работы

Реле давления ДР-Д предназначено для поддержания избыточного давления жидких или газообразных сред в заданных пределах

Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно низком или высоком давлении в системе. Могут применяться для решения различных задач автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки, в холодильных установках (для хладагентов) и др.

Датчики-реле давления ДР-Д могут применяться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле давления. Для коммутации внешних электрических цепей на выходе реле давления имеется переключающий контакт.

Особенности:

  • Может применяться для сигнализации об аварийно низком или высоком давлении в системе
  • Возможны задание уставки и дифференциала срабатывания
  • Может использоваться с фторированными хлагентами как на воздушной, так и на водной основе
  • Заменяет реле давления Д210 и ДЕМ102
Параметр Значение
Рабочая среда жидкие и газообразные среды
Температура рабочей среды -10...100 оС
Реле ~10(8) A, 250 B (для ДР-Д-101)
~12(8) Аб 250 В (для ДР-Д-110)
~8 А, 250 В (для остальных моделей)
Присоединение наруж G1/4"
Габаритные размеры 98х80х48 мм
Вес 330 г



Модель Диапазон, МПа Дифференциал, МПа Pmax, МПа
ДР-Д-101 -0.1...0.15 0.02...0.1 1.65
ДР-Д-503 -0.07...0.3 0.02...0.15 1.65
ДР-Д-506 -0.07...0.6 0.06...0.4 1.65
ДР-Д-110 0.1...1 0.1...0.3 1.65
ДР-Д-520 0.5...2 0.2...0.5 3.5
ДР-Д-530Д 0.5...3 0.4...1.2 3.5

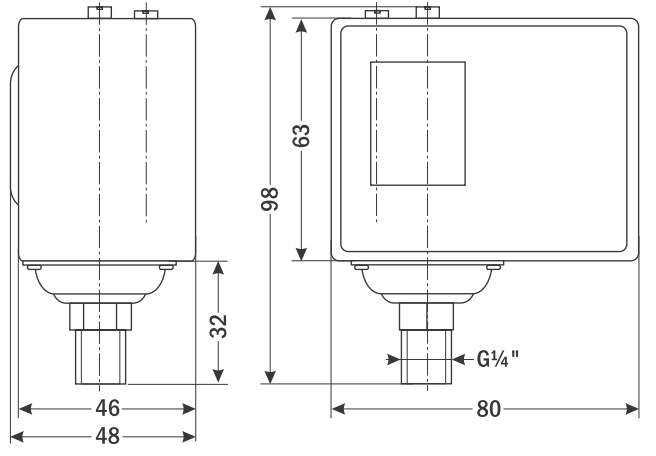

drdch
ДР-Д

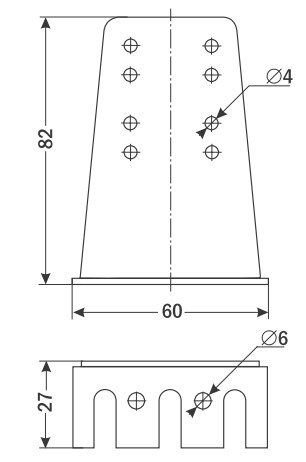

drdch2
Кронштейн

Схема подключения

Руководство по эксплуатации

Сертификат соответствия

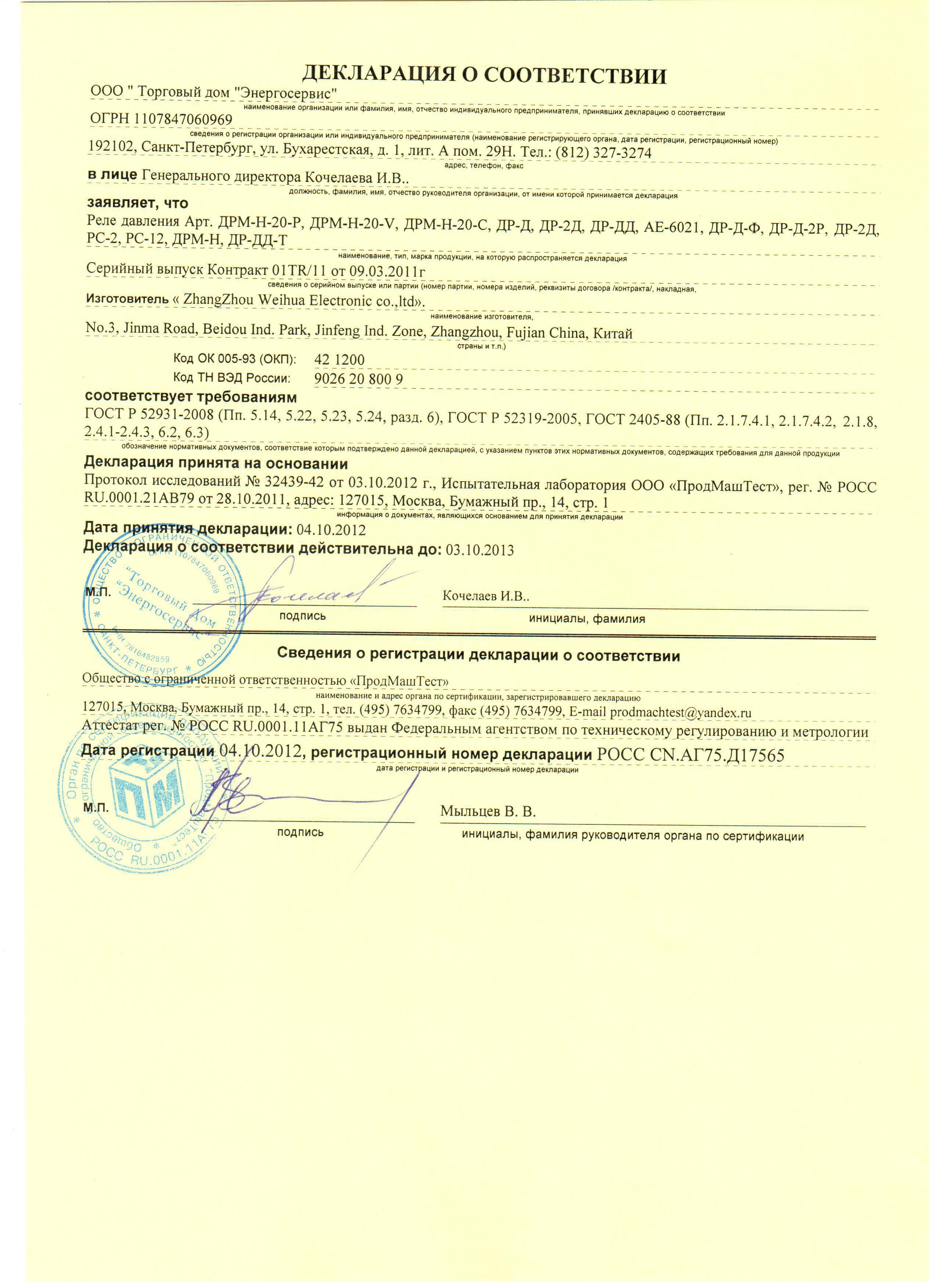

Декларация о соответствии

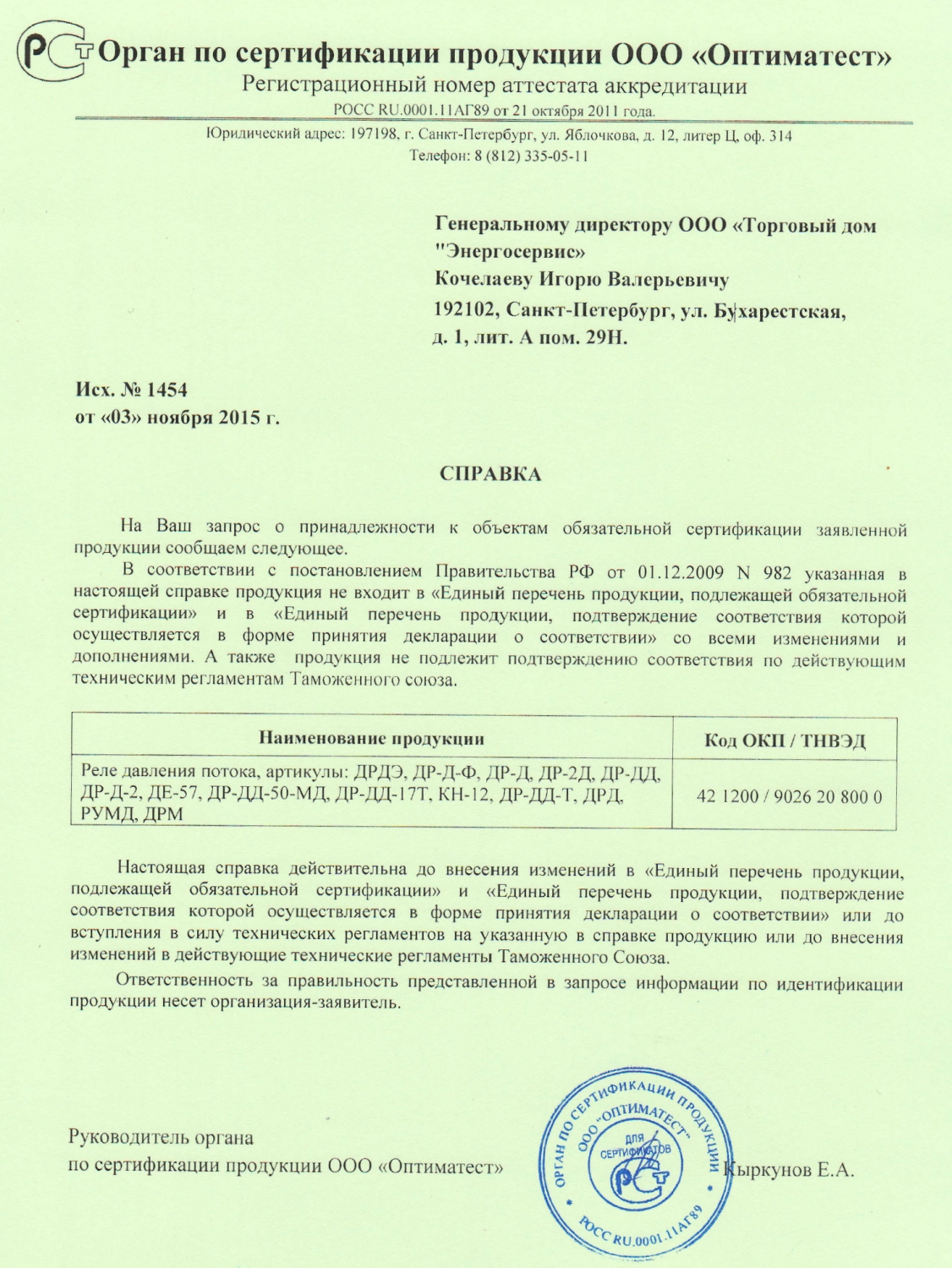

Отказное письмо

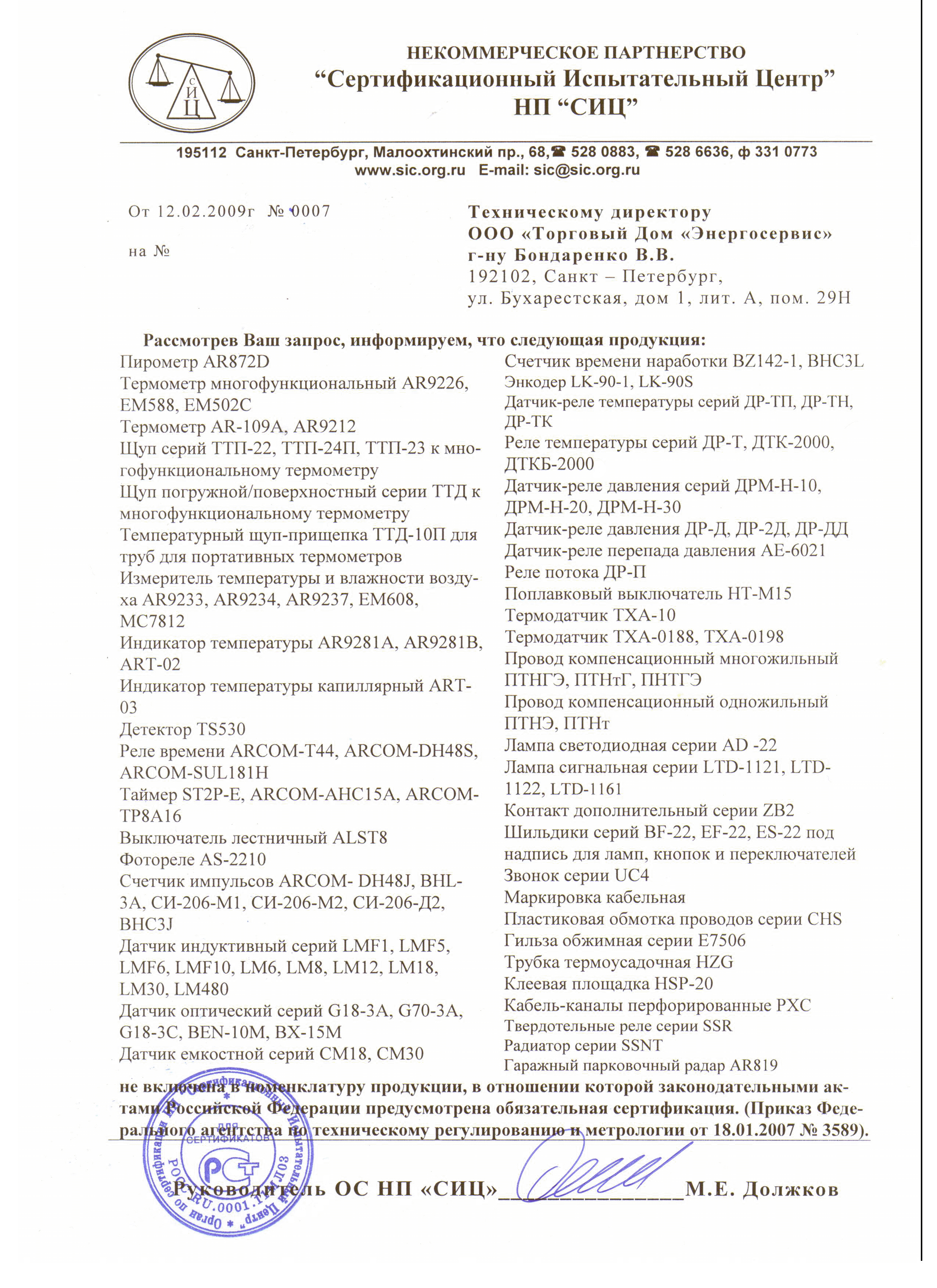

Сертификат о соответствии

ЭЛЕМЕНТЫ КОНСТРУКЦИИ РЕЛЕ ДАВЛЕНИЯ

Элементы конструкции реле давления ДР-Д
  1. Настроечный винт шкалы DIFF.
  2. Настроечный винт шкалы RANGE.
  3. Клеммная панель.
  4. Пружина шкалы RANGE.
  5. Пружина шкалы DIFF.
  6. Кабельный вход.
  7. Сильфон.
  8. Присоединительный штуцер.

ПОРЯДОК РАБОТЫ

1. Монтаж

1.1. Перед началом эксплуатации продуйте трубопроводы, на которых предусмотрена установка реле, для удаления окалины и грязи.

1.2. Присоединение прибора к трубопроводу можно осуществлять как напрямую (резьба штуцера ¼"), так и с помощью импульсной трубки (в этом случае рекомендуется использовать входящий в комплект поставки кронштейн для настенного крепления).

2. Проверка работы реле давления

2.1. Создайте требуемое давление в трубопроводе (необходимо наличие на трубопроводе проверочного манометра).

2.2. При достижении уставки по давлению (шкала RANGE) контакты 1 и 5 должны разомкнуться.

2.3. Медленно понизьте давление в трубопроводе.

2.4. При снижении давления на величину дифференциала, заданную на шкале DIFF, контакты 1 и 5 должны снова замкнуться.

3. Установка рабочего давления

3.1. Возьмите отвертку и вращайте настроечный винт 2.

3.2. Установите необходимую уставку по давлению по шкале RANGE на лицевой части прибора.

4. Установка дифференциала срабатывания

4.1. Возьмите отвертку и вращайте настроечный винт 1.

4.2. По шкале DIFF на лицевой части прибора установите необходимое значение дифференциала.

Примечание: как правило, реле давления не требует дополнительного ухода в процессе эксплуатации. Его надежность обеспечивается особенностями конструкции, высокой точностью изготовления и соответствующим подбором материалов.

МЕРЫ БЕЗОПАСНОСТИ

Не допускается разборка и демонтаж реле давления при наличии давления в системе.

Не рекомендуется установка реле давления на среды, содержащие абразивные компоненты.

Перед работами по монтажу/демонтажу датчика реле давления необходимо убедиться в отсутствии напряжения на контактах реле.

КОМПЛЕКТАЦИЯ

1. Реле давления1 шт.
Наименование Количество
2. Крепежный винт 4 шт.
3. Кронштейн 1 шт.
4. Руководство по эксплуатации 1 шт.
