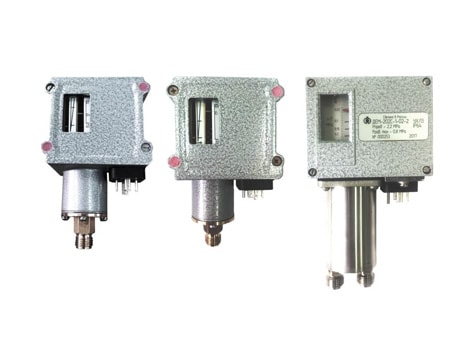

Датчики-реле давления ДЕМ-102С и ДЕМ-105С
Датчики-реле давления ДЕМ-102С, ДЕМ-105С (далее - приборы), предназначены для контроля и регулирования давления в системах сигнализации, защиты и управления дизелей, систем тепловозов, холодильных установках и других системах, применяемых на судах, железнодорожном и автомобильном подвижных составах, релейного регулирования давления путем размыкания иои замыкания электрических контактов.
Контролируемая среда - вода, воздух, хладоны, масла и другие жидкости и газы, с вязкостью не более 0.8 Па·с, неагрессивные по отношению к примененным консрукционным материалам.
Приборы пригодня для эксплуатации в условиях, установленных для исполнений В2.5 (только для ДЕМ-105С), УХЛ3, ОМ5 по ГОСТ 15150-69.
1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов соответствует указанному в таблицах ниже.
| Условное обозначение прибора |
Нормированный диапазон уставок*, МПа |
Основная абсолютная погрешность, МПа, не более |
Разброс срабатывания МПа, не более |
Зона возврата, МПа | |
| регулируемая | |||||
| минимум | мксимум | ||||
| ДЕМ-102С-1-01 | от 0.02 до 0.4 | ±0.005 | 0.004 | 0.4 | 0.25 |
| ДЕМ-102С-2-01 | от 0.02 до 0.4 | ±0.005 | 0.004 | - | - |
| ДЕМ-102С-1-02 | от 0.1 до 1.4 | ±0.15 | 0.02 | 0.05 | 0.4 |
| ДЕМ-102С-2-02 | от 0.1 до 1.4 | ±0.15 | 0.02 | - | - |
| ДЕМ-102С-1-03 | от -0.09 до 0.32 | ±0.012 | 0.004 | 0.03 | 0.3 |
| ДЕМ-102С-2-03 | от -0.09 до 0.32 | ±0.012 | 0.004 | - | - |
| ДЕМ-102С-1-04 | от 0.02 до 0.4 | ±0.005 | 0.004 | 0.04 | 0.25 |
| ДЕМ-102С-2-04 | от 0.02 до 0.4 | ±0.005 | 0.004 | - | - |
| ДЕМ-102С-1-05 | от 0.2 до 3.0 | ±0.15 | 0.02 | 0.1 | 0.6 |
| ДЕМ-120С-2-05 | от 0.2 до 3.0 | ±0.15 | 0.02 | - | - |
| ДЕМ-102С-1-06 | от 1.0 до 6.0 | ±0.25 | 0.05 | 0.4 | 3 |
| ДЕМ-102С-2-06 | от 1.0 до 6.0 | ±0.25 | 0.05 | - | - |
Применение - Приборы ДЕМ-102С-1 с регулируемой зоной возврата, приборы ДЕМ-102С -2 с нерегулируемой зоной возврата.
* "Нормированный диапазон уставок" - значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.
| Условное обозначение прибора* |
Нормированный диапазон уставок**, кПа |
Основная абсолютная погрешность, кПа, не более |
Разброс срабатывания, кПа, не более |
Зона возврата, нерегулируемая, кПа, не более |
| ДЕМ-105С-01-1 | от 20 до 400 | ±5 | ±4 | 30 |
| ДЕМ-105С-01-2 | от 20 до 400 | ±5 | ±4 | 30 |
| ДЕМ-105С-02-1 | от 20 до 900 | ±25 | ±10 | 70 |
| ДЕМ-105С-02-2 | от 20 до 900 | ±25 | ±10 | 70 |
*Условное обозначение ДЕМ-105С с соединителями типа ШР или 2РТТ должно содержать после обозначения зоны возврата дополнительную цифру 1 или 2 соответственно.
** "Нормированный диапазон уставок" - значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.
2. Максимальное рабочее давление контролируемой среды, предельно допускаемое давление контролируемой среды для приборов ДЕМ-102С указаны в таблице.
| Условное обозначение |
Максимальное рабочее давление контролируемой среды, МПа |
Предельно допускаемое давление контролируемой среды*, МПа |
| ДЕМ-102С-1-01 ДЕМ-102С-2-01 |
0.7 | 1.3 |
| ДЕМ-102С-1-02 ДЕМ-102С-2-02 |
1.5 | 2.5 |
| ДЕМ-102С-1-03 ДЕМ-102С-2-03 |
1.7 | 2.2 |
| ДЕМ-102С-1-04 | 0.4 | 1.3 |
| ДЕМ-102С-1-05 ДЕМ-102С-2-05 |
3.2 | 3.6 |
| ДЕМ-102С-1-06 ДЕМ-102С-2-06 |
9.0 | 9.3 |
| *Продолжительность воздействия не более 5 мин. | ||
Максимальное рабочее давление контролируемой среды, предельно допускаемое давление контролируемой среды для приборов ДЕМ-105С указано в таблице ниже.
| Условное обозначение |
Максимальное рабочее давление контролируемой среды, кПа |
Предельно допускаемое давление контролируемой среды*, кПа |
| ДЕМ-105С-01-1 | 800 | 1300 |
| ДЕМ-105С-01-2 | 800 | 1300 |
| ДЕМ-105С-02-1 | 1500 | 2000 |
| ДЕМ-105С-02-2 | 1500 | 2000 |
| *Продолжительность воздействия не более 5 мин. | ||
3. Приборы расчитаны на работу при нагрузках на контакты, указанных в нижеприведенной таблице.
| Род тока | Напряжение, В | Коммутируемая мощность, Вт |
Ток, А | Cos j, не менее |
Частота, Гц |
|
| мин. | макс. | |||||
| Постоянный | от 12 до 24 | 60 | 0.1 | - | - | - |
| Переменный | 127; 220 | - | 0.1 | 6 | 0.6 | 50 или 60 |
4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 60 оС и рабочей повышенной плюс 50 оС температур окружающего воздуха.
5. Температура контролируемой среды должна быть в пределах минус 40 ± 2 оС до плюс 60 ± 2 оС.
6. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.
7. Масса прибора не более 1.0 кг.

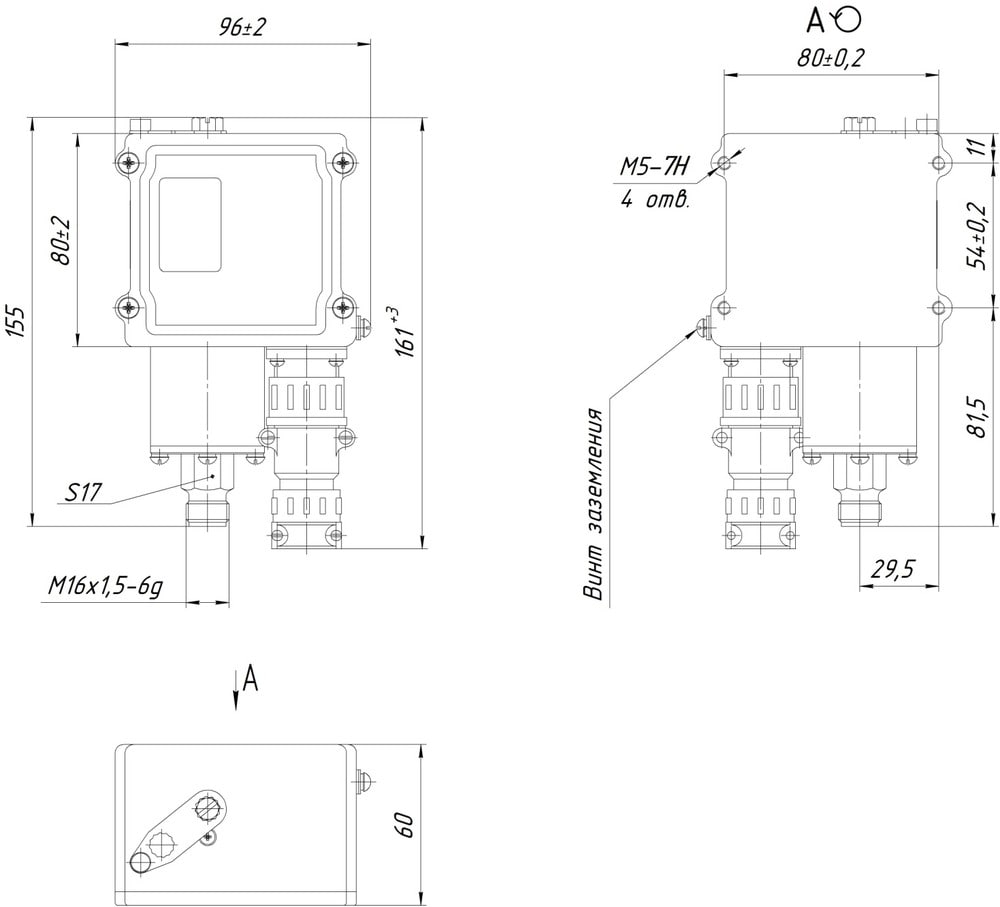

Габаритные и установочные размеры датчиков-реле давления ДЕМ-102С, ДЕМ-105С

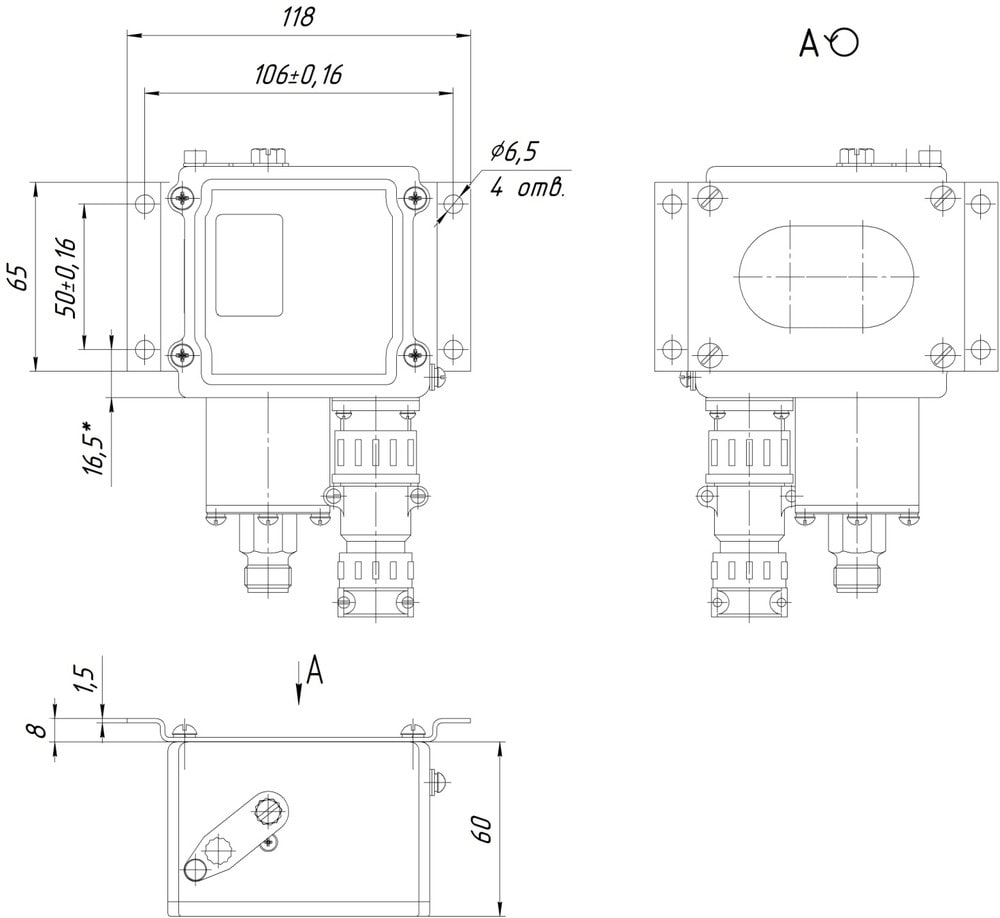

Габаритные и установочные размеры датчиков-реле давления ДЕМ-102С, ДЕМ-105С с комплектом К1
Паспорт на Датчики-реле давления ДЕМ-102С, ДЕМ-105С и разности давлений ДЕМ-202С

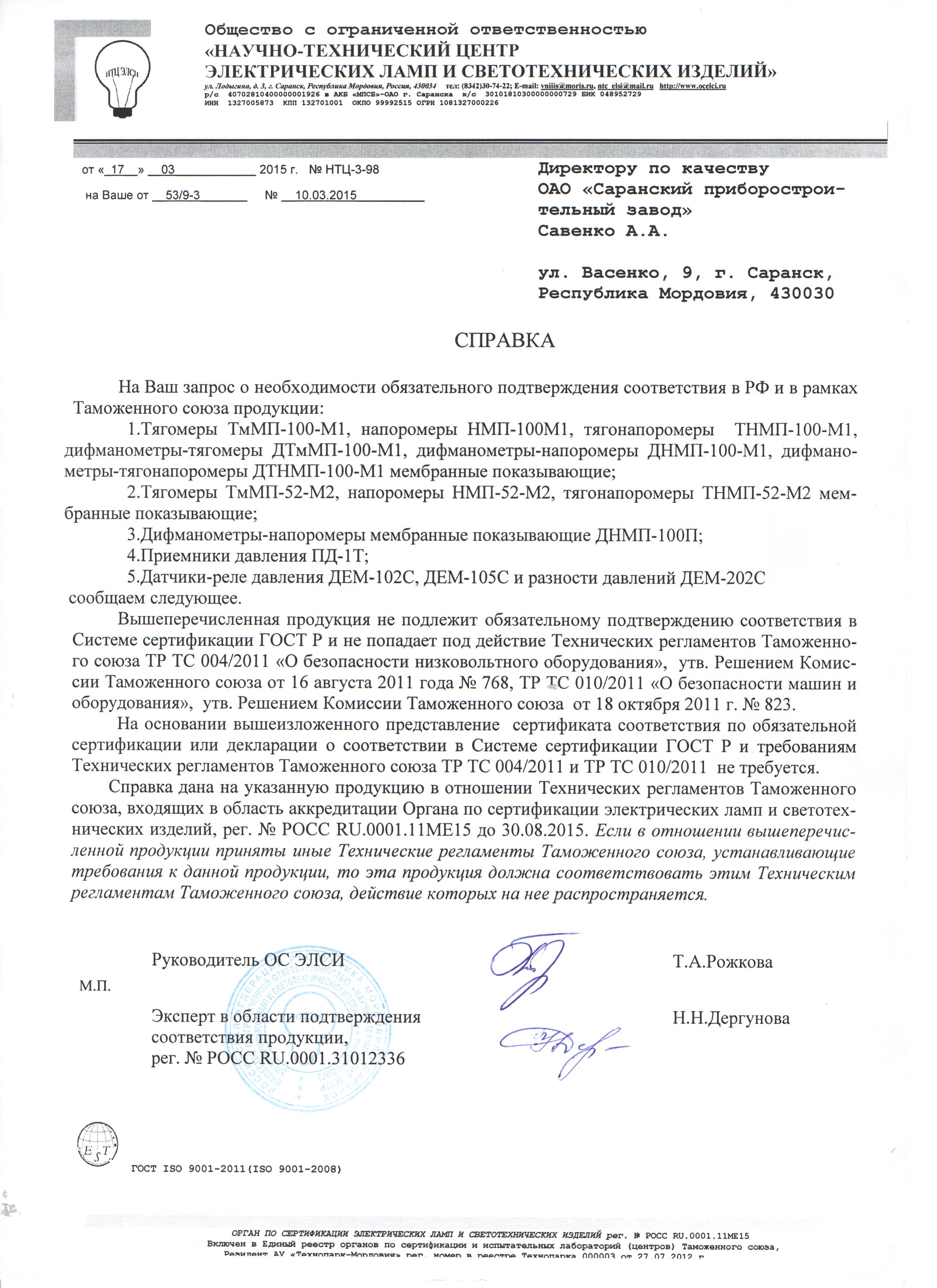

Справка об отсутствии необходимости обязательного подтверждения в РФ и рамках Таможенного союза
