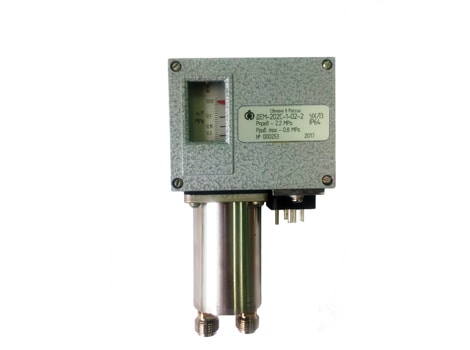

Датчики-реле разности давлений ДЕМ-202С
Описание
Технические характеристики
Габаритные и установочные размеры
Датчики-реле разности давлений ДЕМ-202С (далее-приборы), предназначены для контроля и регулирования давления в системах сигнализации, защиты и управления дизелей, систем тепловозов, холодильных установках и других системах, применяемых на судах, железнодорожноми автомобильных подвижных составах, релейного регулирования давления и разности давлений путем размыкания или замыкания электрических контактов.
Контролируемая среда - вода, воздух, хладоны, масла и другие жидкости и газы, с вязкостью не более 0.8 Па·с, неагрессивные по отношению к примененным конструкционным материалам.
Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ3, ОМ5 по ГОСТ 15150-69.
1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов соответствует указанному в таблице.
| Условное обозначение прибора |
Нормированный диапазон уставок*, МПа |
Основная абсолютная погрешность, МПа, не более |
Разброс срабатывания МПа, не более |
Зона возврата, МПа, не более |
| нерегулируемая | ||||
| не более | ||||
| ДЕМ-202С-1-01-2 | от 0.05 до 0.6 | ± 0.03 | 0.004 | 0.05 |
| ДЕМ-202С-1-02-2 | от 0.02 до 0.025 | ± 0.015 | 0.004 | 0.03 |
| * "Нормированный диапазон уставок" - значения уставок, на которх выполняются тербования технических условий на прибор для каждого исполнения |
||||
2. Максимальное рабочее давление контролируемой среды, предельно допускаемое давление и предельно допускаемая разность давлений контролируемой среды для приборов.
| Условное обозначение |
Максимальное рабочее давление контролируемой среды, МПа |
Предельно допускаемое давление контролируемой среды*, МПа |
Предельно допускаемая разность давлений*, МПа |
| ДЕМ-202С-1-01-2 | 2.5 | 3.0 | 3.0 |
| ДЕМ-202С-1-02-2 | 0.8 | 2.2 | 2.2 |
| * Продолжительность воздействия не более 5 мин | |||
3. Приборы рассчитаны на работу при нагрузках на контакты.
| Род тока | Напряжение, В |
Коммутируемая мощность, Вт |
Ток, а | Cos j, не менее |
Частота, Гц |
|
| мин. | макс. | |||||
| Постоянный | от 24 до 220 | 60 | 0.05 | - | - | - |
| Переменный | 127; 220; 380; 440 |
- | 0.1 | 6 | 0.6 | 50 или 60 |
4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 50 оС и рабочей повышенной плюс 50 оС температур окружающего воздуха.
5. Температура конртолируемой среды должна быть в пределах от минус 40 ± 2 оС до плюс 60 ± 2 оС.
6. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.
7. Масса прибора не более 1.1 кг.

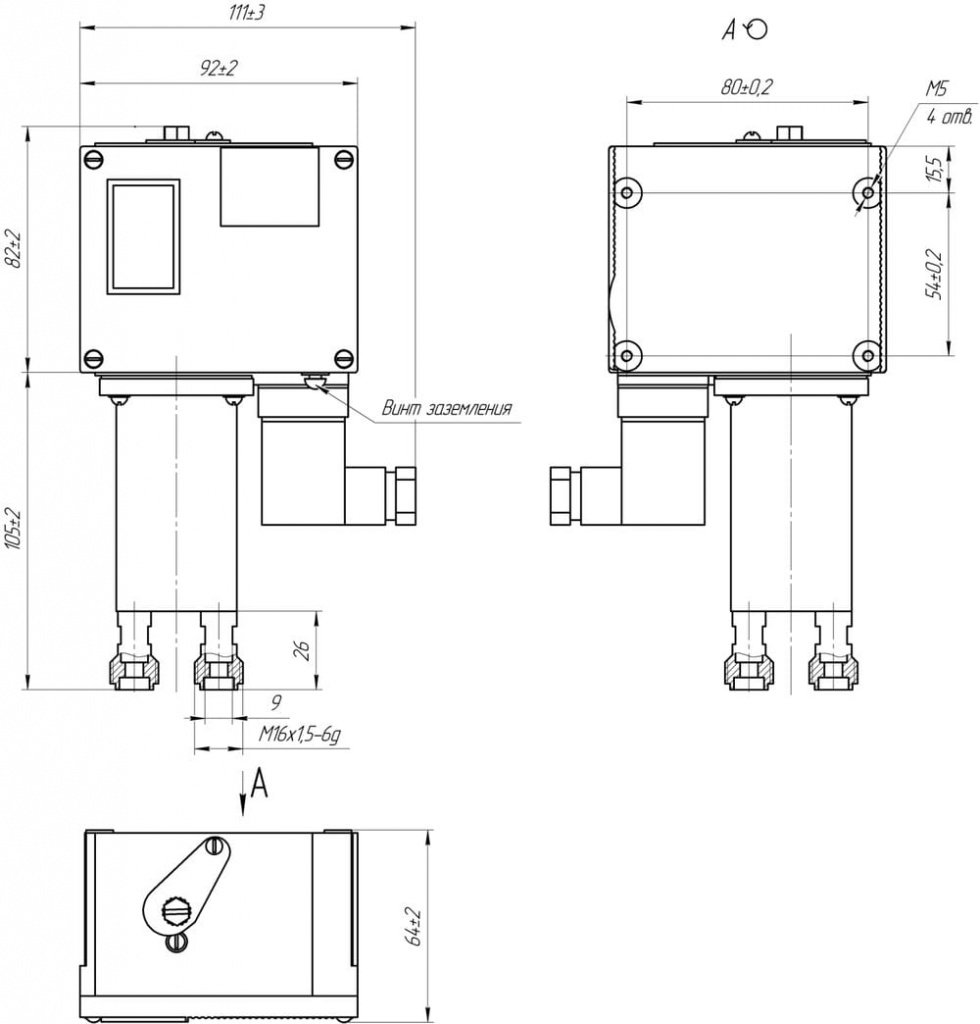

Габаритные и установочные размеры датчиков-реле разности давлений ДЕМ-202С

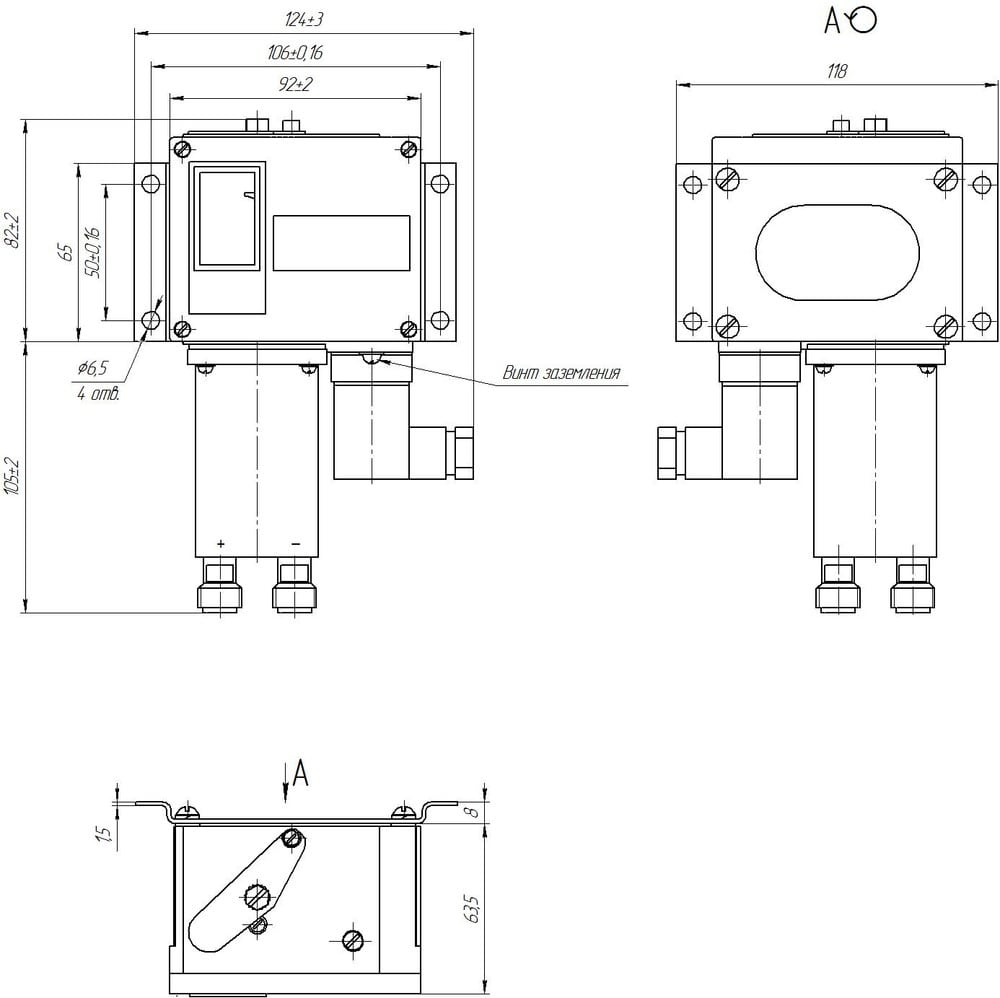

Габаритные и установочные размеры датчиков-реле разности давлений ДМ202С с комплектом К1
