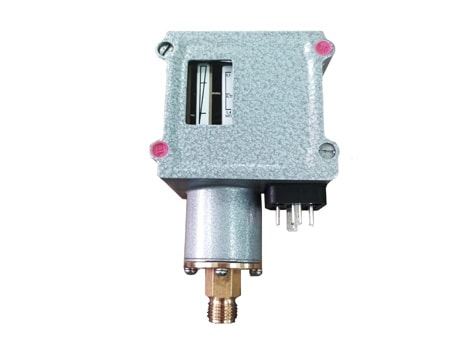

Датчики-реле давления ДДМ-102
Датчики-реле давления ДДМ-102 (далее - приборы), предназначены для контроля и регулирования давления в системах сигнализации, защиты и управления дизелей, систем тепловозов, холодильных установках и других системах, применяемых на судах, железнодорожником и автомобильном подвижных составах, релейного регулирования давления путем размыкания или замыкания электрических контактов.
Контролируемая среда - вода, воздух, хладоны, масла и другие жидкости и газы, с вязкостью не более 0.8 Па·с, неагрессивные по отношению к примененным конструкционным материалам.
Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ2, В2.5 по ГОСТ 15150-69.
1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов соответствует указанному в таблице ниже.
| Условное обозначение прибора |
Нормированный диапазон уставок* |
Основная абсолютная погрешность, не более |
Разброс срабатывания, не более |
Зона возврата, не более | ||
| регулируемая | нерегулируемая | |||||
| мин. | макс. | не более | ||||
| ДДМ-102-01-1 | от 20 до 400 кПа | ± 5 кПа | 4 кПа | - | - | 30 кПа |
| ДДМ-102-02-1 | от 20 до 900 кПа | ± 25 кПа | 10 кПа | - | - | 70 кПа |
| ДДМ-102-03-1 | от -0.09 до 0.32 МПа |
± 0.012 МПа | 0.004 МПа | - | - | 0.03 МПа |
| ДДМ-102-03-2 | от -0.09 до 0.32 МПа |
± 0.012 МПа | 0.004 МПа | 0.03 МПа | 0.3 МПа | - |
| ДДМ-102-04-1 | от 0.1 до 1.4 МПа | ± 0.15 МПа | 0.02 МПа | - | - | 0.06 МПа |
| ДДМ-102-04-2 | от 0.1 до 1.4 МПа | ± 0.15 МПа | 0.02 МПа | 0.05 МПа | 0.05 МПа | - |
| ДДМ-102-05-1 | от 0.2 до 3.0 МПа | ± 0.15 МПа | 0.02 МПа | - | - | 0.35 МПа |
| ДДМ-102-05-2 | от 0.2 до 3.0 МПа | ± 0.15 МПа | 0.02 МПа | 0.1 МПа | 0.7 МПа | - |
| ДДМ-102-06-2 | от 1.9 до 6.0 МПа | ± 0.25 МПа | 0.05 МПа | 0.4 МПа | 3 МПа | - |
| * "Нормированный диапазон уставок" - значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения. |
||||||
2. Максимальное рабочее давление контролируемой среды, предельно допускаемое давление контролируемой среды для приборов указаны в нижеприведенной таблице.
| Условное обозначение |
Максимальное рабочее давление контролируемой среды |
Предельно допускаемое давление контролируемой среды* |
| ДДМ-102-01 | 800 кПа | 1300 кПа |
| ДДМ-102-02 | 1500 кПа | 2000 кПа |
| ДДМ-102-03 | 1.7 МПа | 2.2 МПа |
| ДДМ-102-04 | 2.1 МПа | 2.5 МПа |
| ДДМ-102-05 | 3.2 МПа | 3.6 МПа |
| ДДМ-102-06 | 7.5 МПа | 9.0 МПа |
| * Продолжительность воздействия не более 5 мин | ||
3. Приборы рассчитаны на работу при нагрузках на контакты, указанные ниже.
| Род тока | Напряжение, В |
Коммутируемая мощность, Вт |
Ток, А | Cos j, не менее |
Частота, Гц |
|
| Постоянный | от 12 до 24 | 60 | 0.1 | - | - | - |
| Переменняй | 127; 220 | - | 0.1 | 6 | 0.6 | 50 или 60 |
4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 60 оС и рабочей повышенной плюс 80 оС температур окружающего воздуха.
5. Температура контролируемой среды должна быть в пределах от имнус 40 ± 2 оС до плюс 60 ± 2 оС.
6. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.
7. Масса прибора не более 1.0 кг.

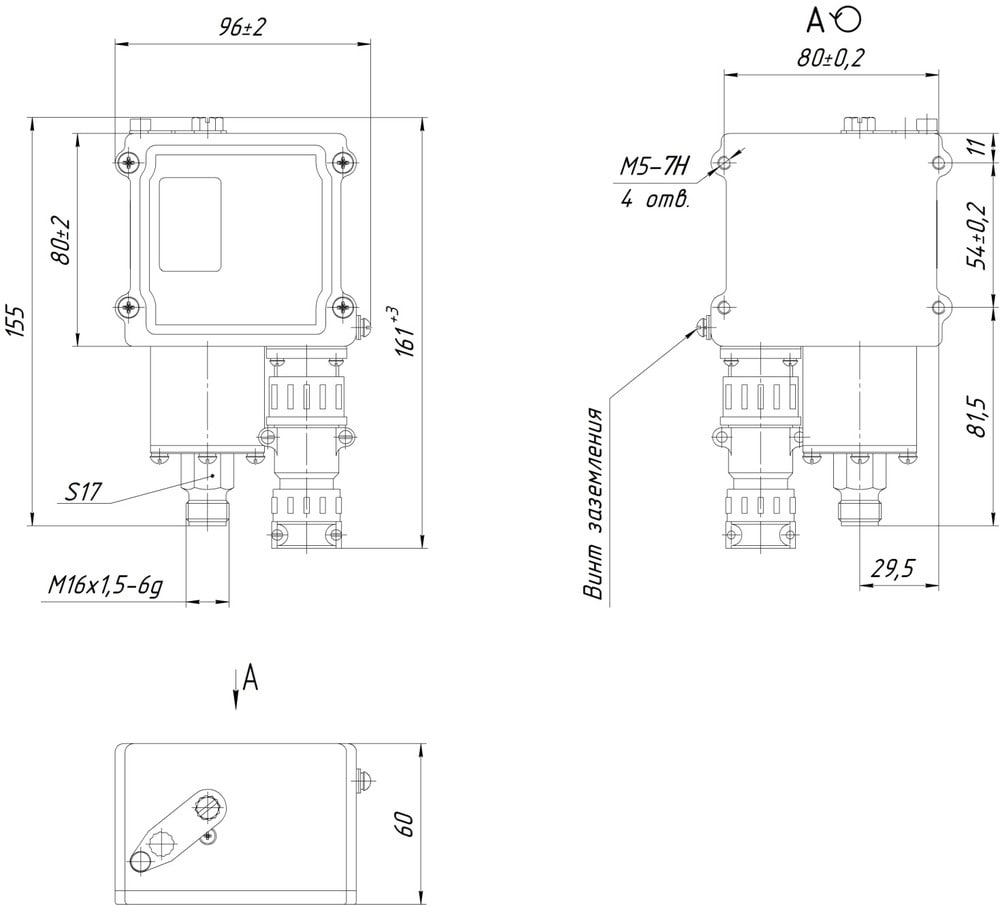

Габаритные и установочные размеры датчиков-реле давления ДДМ-102

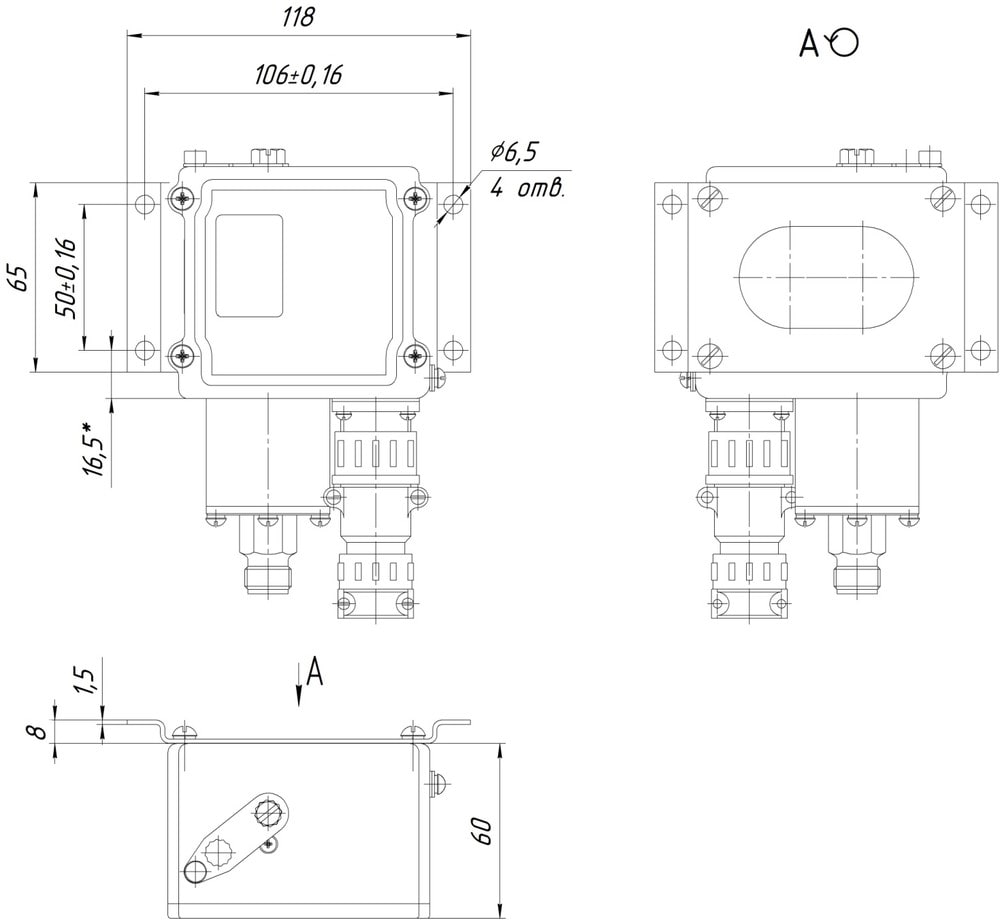

Габаритные и установочные размеры датчиков-реле давления ДДМ-102 с комплектом К1
Руководство по эксплуатации РЭ ДДМ-102 ДМ-000-00-00-01 РЭ
