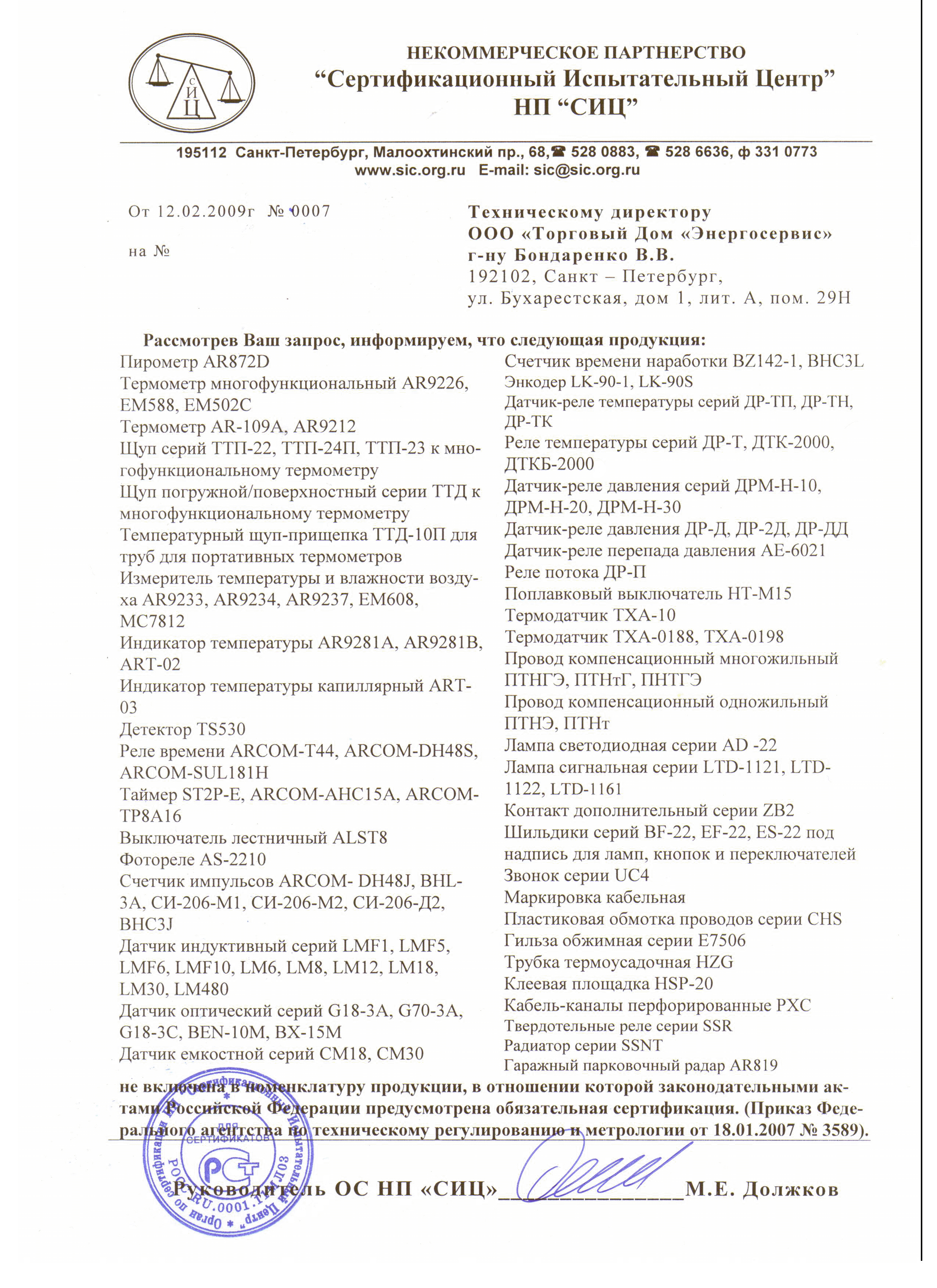

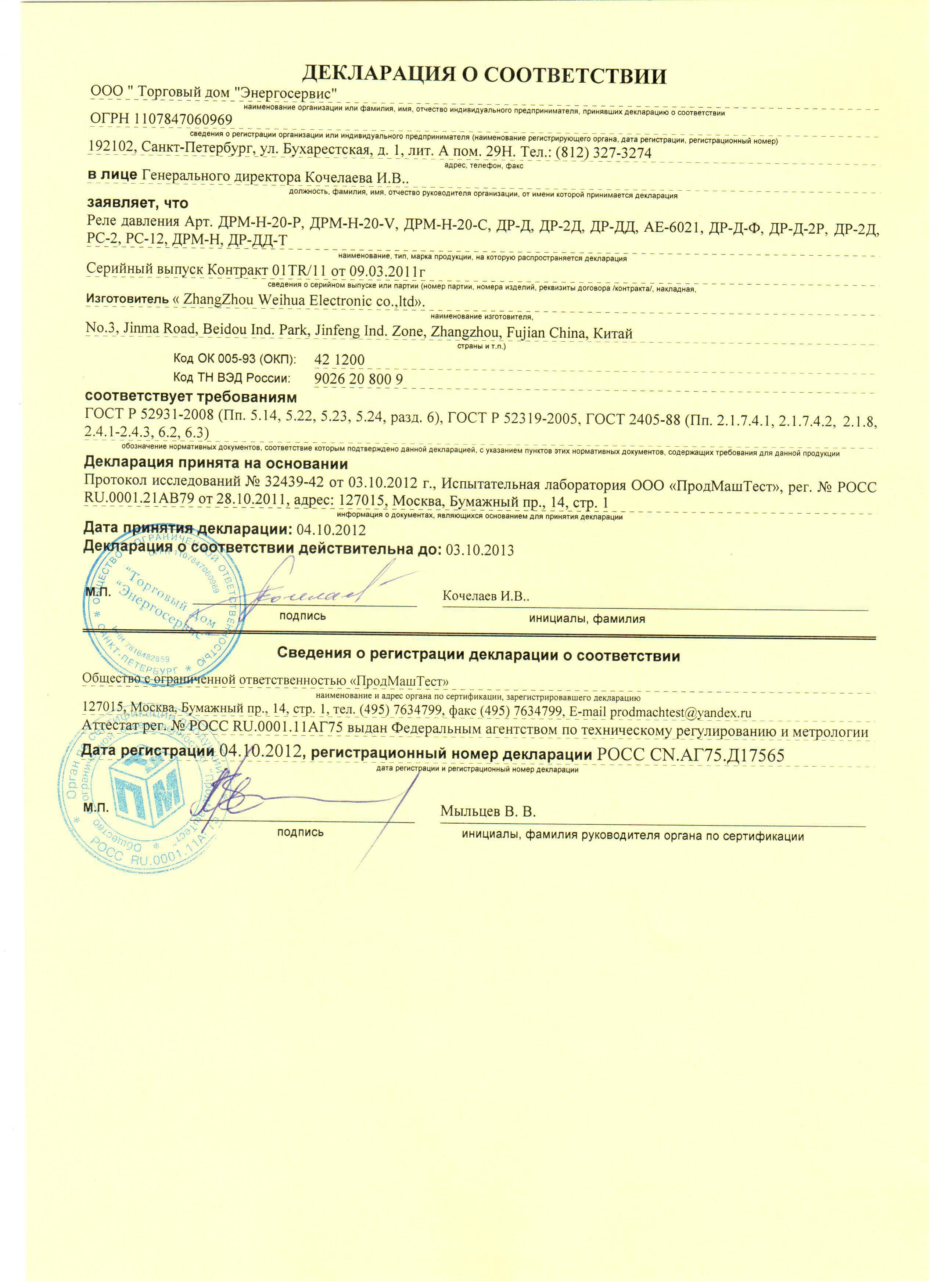

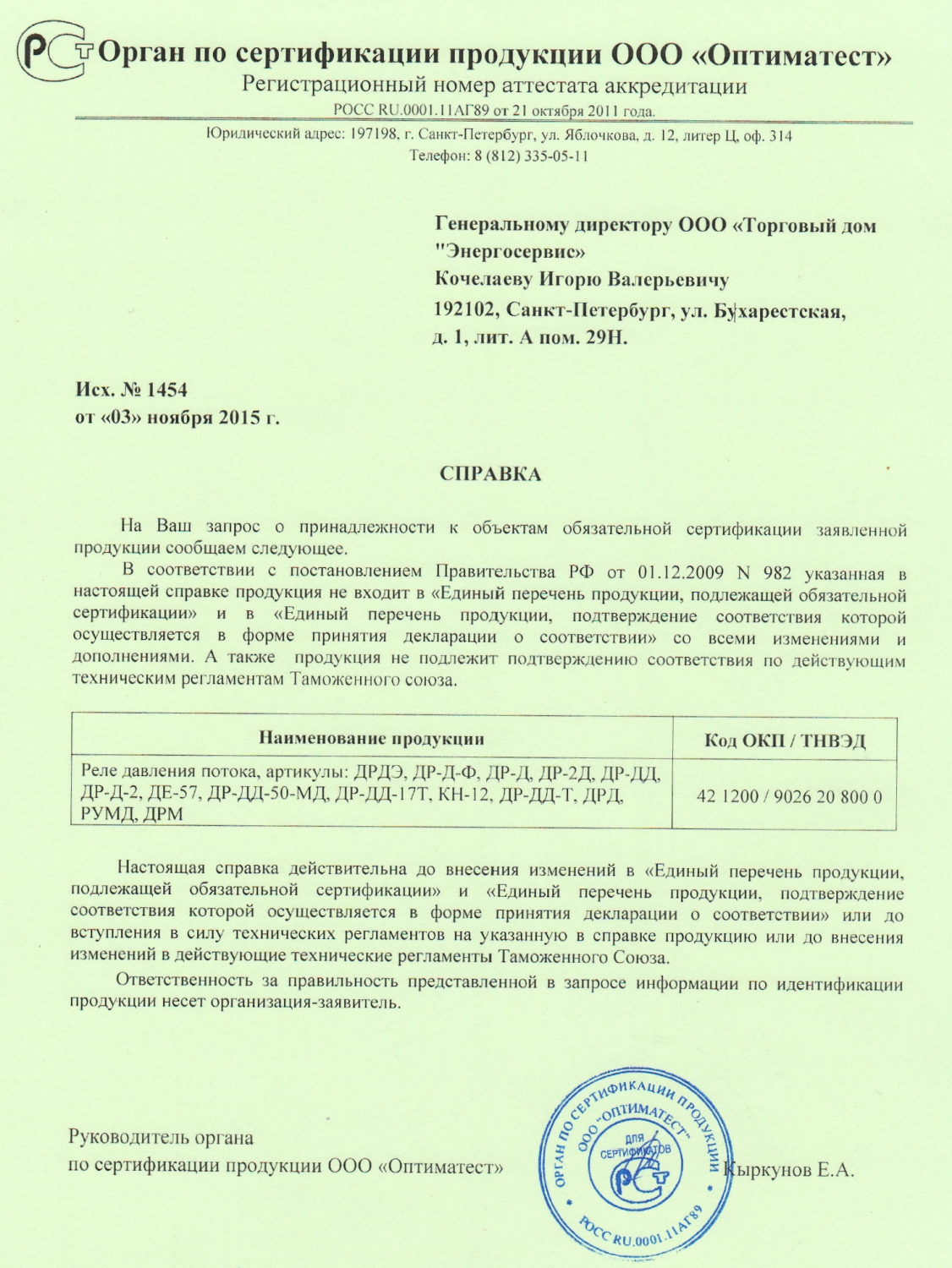

Документация

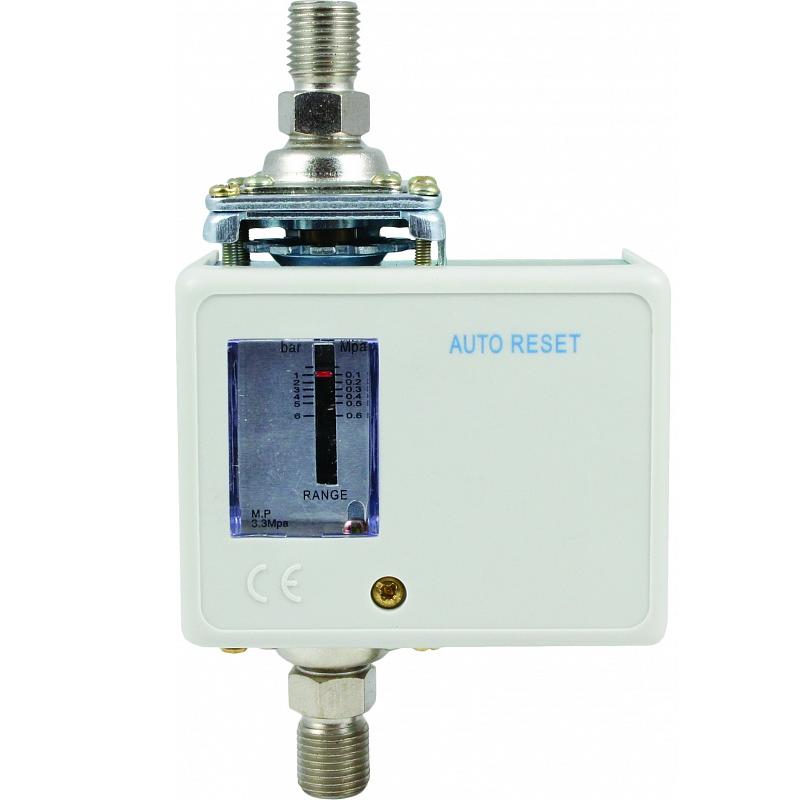

Реле перепада давления ДР-ДД представляет собой электронный прибор, предназначенный для контроля разности давления между двумя средами — жидкостями или газами. Этот датчик регистрирует перепад давления и при достижении заданного значения замыкает или размыкает электрический контакт, тем самым управляя работой подключённых исполнительных устройств.

Принцип работы основан на сравнении давления на двух входных портах устройства. Когда разность между ними превышает установленный порог, реле срабатывает. Это позволяет своевременно выявлять засоры, перегрузки или сбои в работе оборудования, например, в системах фильтрации, теплообменниках или вентиляционных установках.

Одним из основных направлений использования является вентиляция и воздушные каналы. Реле дифференциального давления воздуха активно применяется в вентиляционных системах зданий и промышленных объектов, обеспечивая контроль наличия воздушного потока и эффективности работы фильтров. Также оно используется в системах отопления, охлаждения и водоснабжения для оценки работоспособности оборудования и предотвращения аварийных ситуаций.

Основные отличительные особенности ДР-ДД

Датчик перепада давления воды и воздуха ДР-ДД обладает рядом конструктивных и эксплуатационных особенностей, которые выделяют его среди аналогичных решений:

Универсальность среды: устройство работает как с воздушной, так и с водной средой, что значительно расширяет сферу применения.
Настраиваемый диапазон срабатывания: позволяет точно подстраивать параметры под конкретную задачу, будь то контроль давления воздуха в вентиляционной системе или работа с водой в трубопроводе.
Высокая надежность и долговечность: благодаря прочному корпусу и устойчивости к коррозии, реле сохраняет стабильную работу даже в сложных условиях эксплуатации.
Компактный размер и удобство монтажа: обеспечивают простую интеграцию в существующие системы вентиляции и другие инженерные сети.

Параметр	Значение
Рабочая среда	жидкие и газообразные среды
Температура рабочей среды	-10...100 ^оС
Реле	~5 А, 250 В (для ДР-ДД-04М), ~12(8) А, 250 В
Присоединение	наружное G1/4"

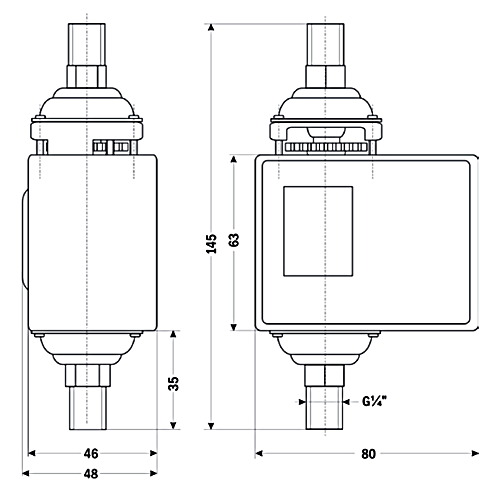

Габаритные размеры	145х80х48 мм
Вес	398 г

Модель	Диапазон, МПа	Дифференциал, МПа	Pmax, МПа
ДР-ДД-02	0.0...0.2	0.03	1.2
ДР-ДД-04М	0.03...0.45	0.02	1.2
ДР-ДД-04	0.05...0.45	0.05	1.2
ДР-ДД-06	0.1...0.6	0.03	3
