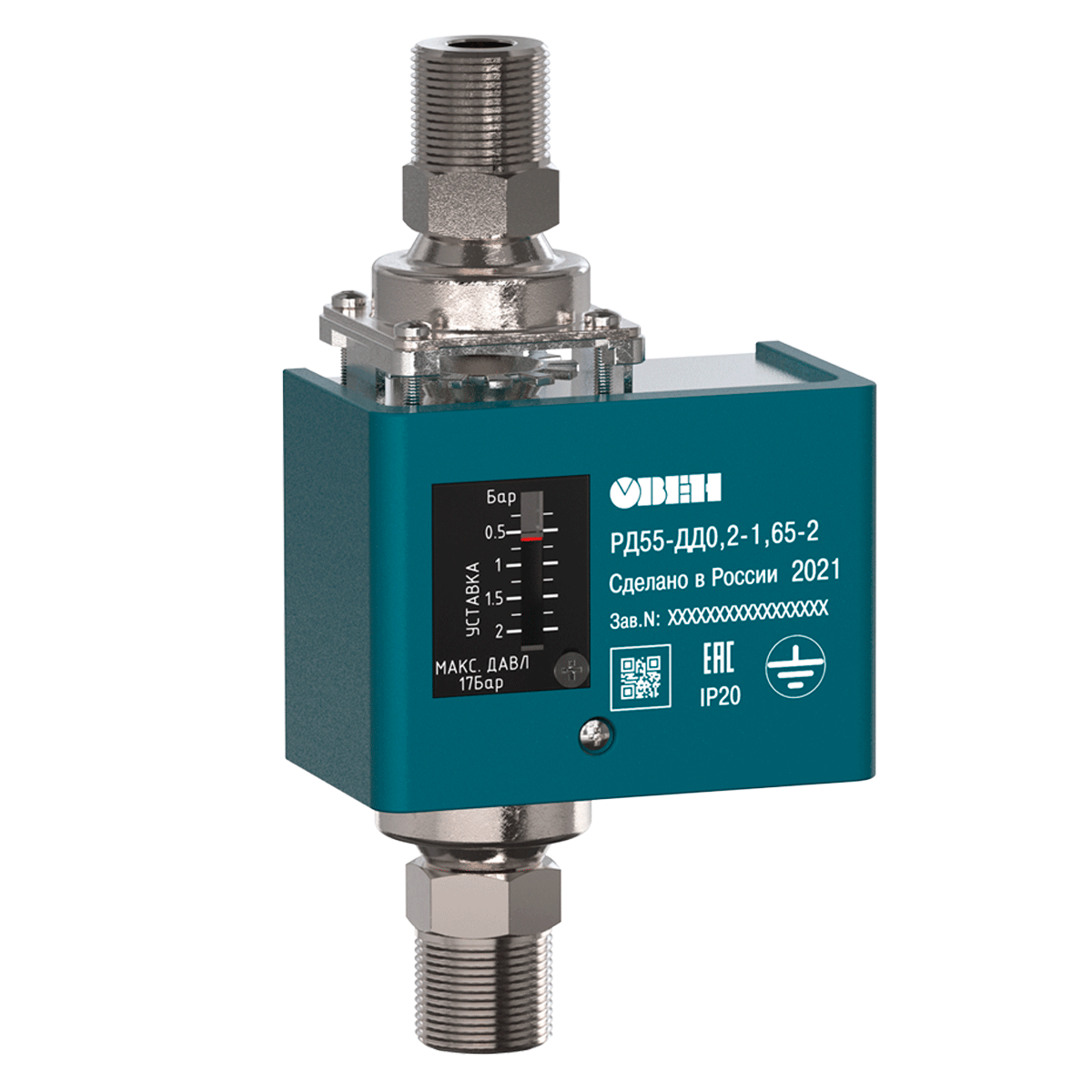

РД55 представляет собой механическое реле перепада давления для коммутации электрических цепей в зависимости от изменения разности двух давлений измеряемой среды. Принцип действия реле состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который, деформируясь, переключает однополюсный перекидной контакт. Порог срабатывания реле настраивается пользователем.
Реле давления РД55 применяется для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах.
Купить дифференциальное реле перепада давления можно на нашем сайте, добавив подходящую модификацию в корзину, а также через наших дилеров в удобном для вас городе.
Жидкости, пар, газы неагрессивные к медным сплавам.
| Наименование параметра | Значение | ||||||
| РД55-ДД0,2 | РД55-ДД0,35 | РД55-ДД0,6 | |||||
| Общие характеристики | |||||||
| Рабочая среда | Жидкости, пар, газы, парогазовые и газовые смеси, неагрессивные к медным сплавам. Не рекомендуется применение реле с нефтепродуктами и средами, содержащими абразивные компоненты. | ||||||
| Диапазон задаваемой уставки перепада давления (Руст.) | 50…200 кПа | 50…350 кПа | 100…600 кПа | ||||
| Максимальное рабочее давление | 1,65 МПа | 1,65 МПа/ 3,3 МПа | 1,65 МПа/ 3,3 МПа | ||||
| Дифференциал (Рдиф.) | не более 50 кПа | ||||||
| Погрешность срабатывания реле по уставке | ±30 кПа | ||||||
| Электрические характеристики реле | |||||||
| Тип управляющего выхода | Реле, перекидной контакт SPDT | ||||||
| Максимальный ток на контактной группе | Напряжение переменного тока 125 VAC | Неиндуктивная нагрузка | 20 А | ||||
| Полная нагрузка | 15 А | ||||||
| Пусковой ток | 72 А | ||||||
| Напряжение переменного тока 250 VAC | Неиндуктивная нагрузка | 10 А | |||||
| Полная нагрузка | 8 А | ||||||
| Пусковой ток | 72 А | ||||||
| Напряжение постоянного тока 24 VDC | Неиндуктивная нагрузка | 10 А | |||||
| Полная нагрузка | 8 А | ||||||
| Пусковой ток | 64 А | ||||||
| Конструктивные параметры | |||||||
| Штуцер подключения к процессу | G1/2″, G1/4″ | ||||||
| Степень защиты корпуса по ДСТУ EN 60529 | IP20 | ||||||
| Масса прибора, не более: | |||||||
| без упаковки | 400 г | ||||||
| в упаковке | 450 г | ||||||
| Материалы, контактирующие со средой | |||||||
| Сильфон | Никелированная латунь | ||||||
| Штуцер | Никелированная латунь | ||||||
| Корпус | Гальвалюм | ||||||
| Материалы | |||||||
| Крышка | Пластик | ||||||
| Шкала | Алюминий | ||||||
| Кронштейн | Анодированная сталь | ||||||
| Характеристики надежности | |||||||
| Срок службы, не менее | 10 лет | ||||||
| Средняя наработка на отказ, не менее | 87 000 ч | ||||||
РД55-ДД0,2-1,65-1 Реле перепада давления для насосов, с диапазоном уставки 50…200 кПа, и штуцером G1/2 РД55-ДД0,2-1,65-2 Реле перепада давления для насосов, с диапазоном уставки 50…200 кПа, и штуцером G1/4 РД55-ДД0,35-1,65-1 Реле перепада давления для насосов, с диапазоном уставки 50…350 кПа, и штуцером G1/2 РД55-ДД0,35-1,65- 2 Реле перепада давления для насосов, с диапазоном уставки 50…350 кПа, и штуцером G1/4 РД55-ДД0,35-3,3-2 Реле перепада давления для насосов, с диапазоном уставки 50…350 кПа, и штуцером G1/4, с максимальным рабочим давлением 3,3 МПа РД55-ДД0,6-1,65-1 Реле перепада давления для насосов, с диапазоном уставки 100…600 кПа, и штуцером G1/2 РД55-ДД0,6-1,65-2 Реле перепада давления для насосов, с диапазоном уставки 100…600 кПа, и штуцером G1/4 РД55-ДД0,6-3,3-2 Реле перепада давления для насосов, с диапазоном уставки 100…600 кПа, и штуцером G1/4, с максимальным рабочим давлением 3,3 МПа
