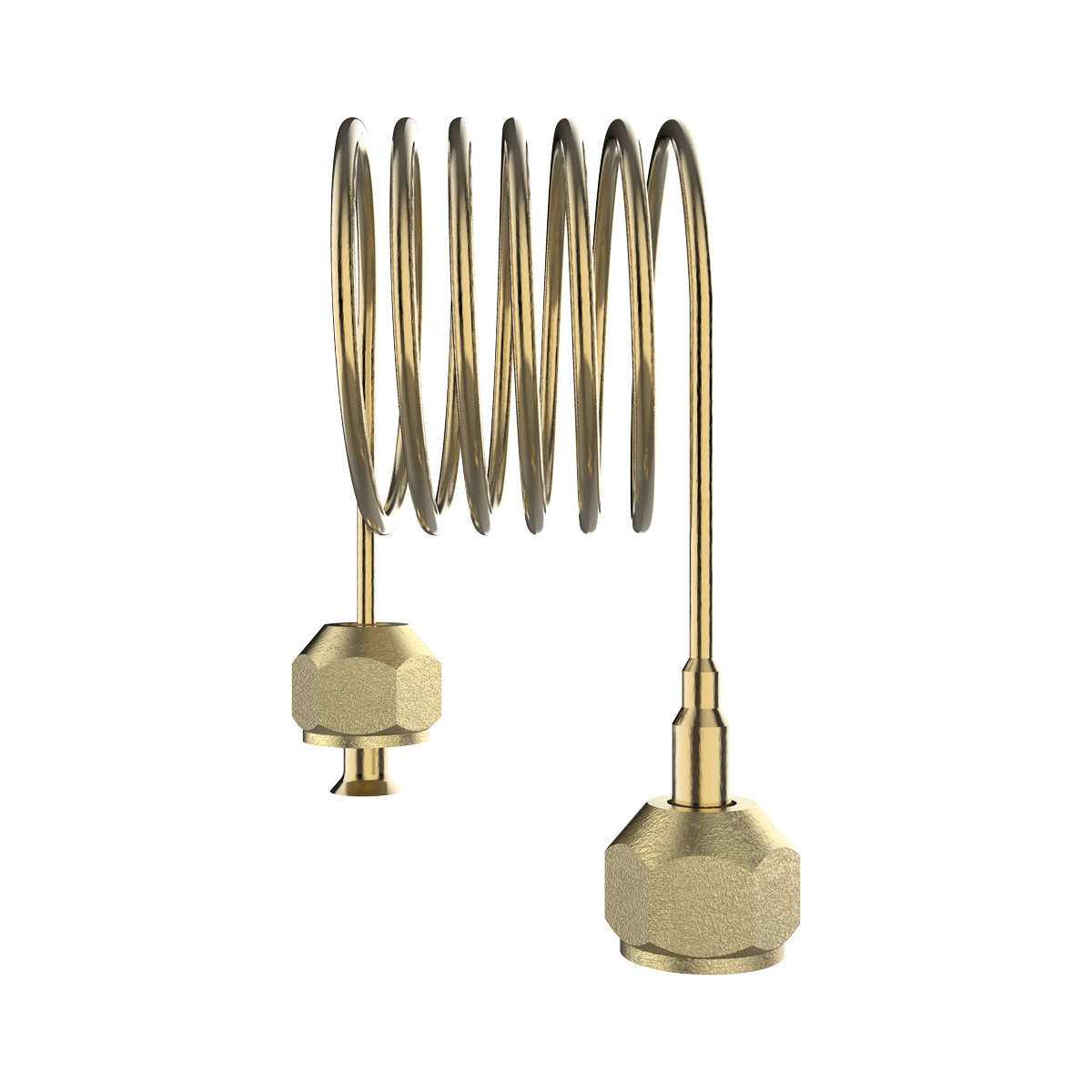

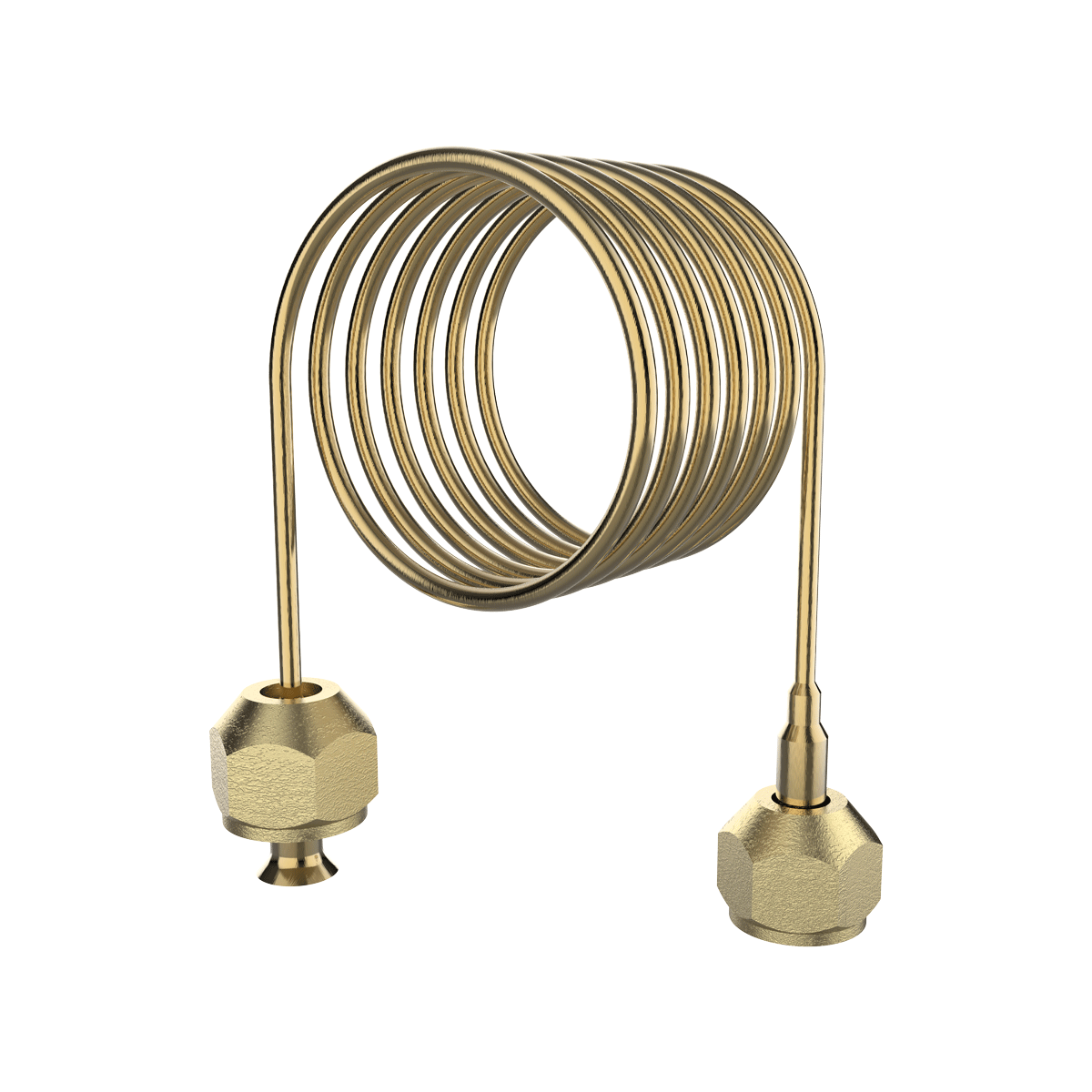

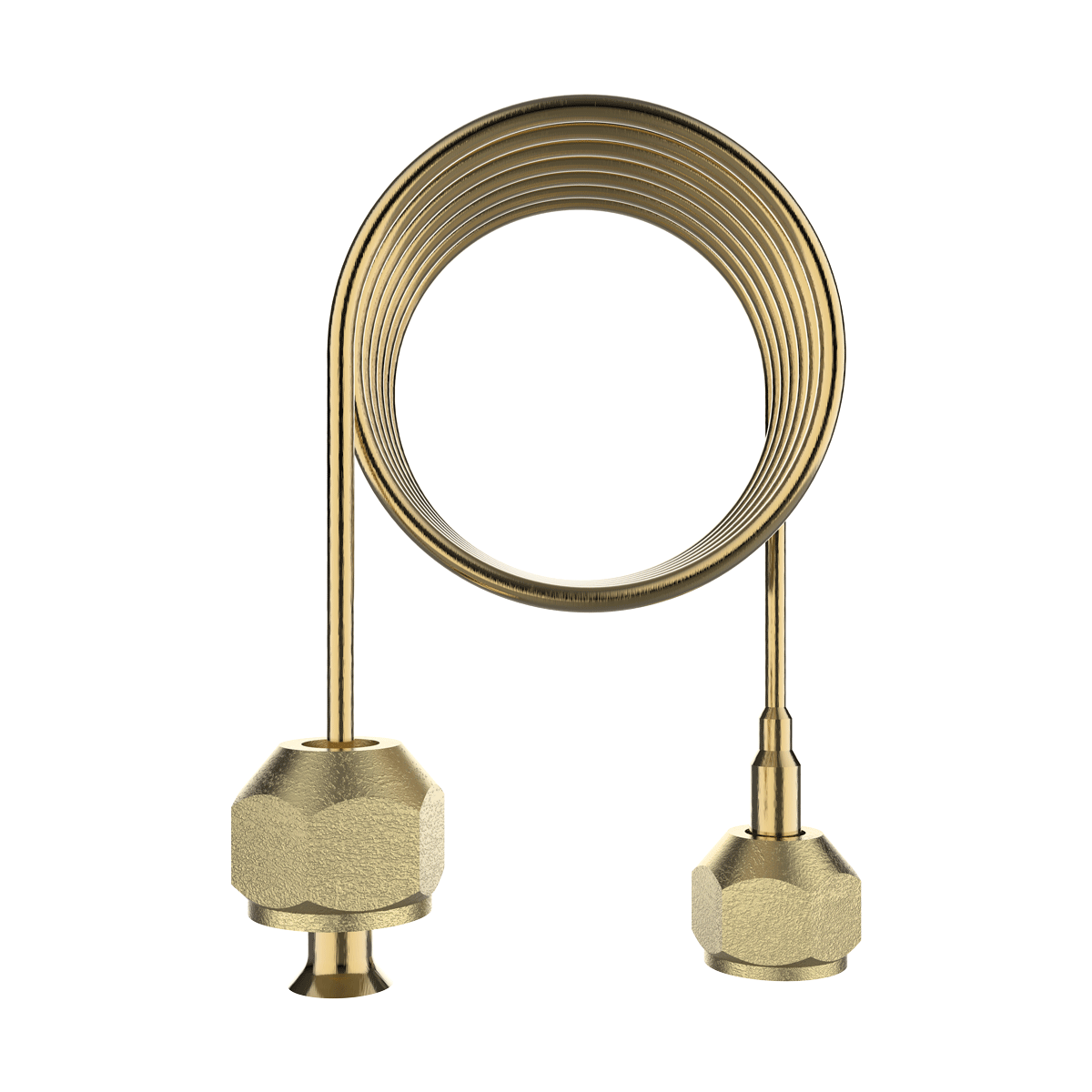

ТКМ медная капиллярная трубка для РД55

Производитель: Овен

Описание

Конструктивные исполнения

Модификации

Медные капиллярные трубки ТКМ используются для удалённого соединения и подключения реле давления РД55 к технологическому процессу. Благодаря медному сплаву трубка легко изгибается в необходимом направлении при осуществлении монтажа или в процессе эксплуатации.

На выбор представлены два типа трубок:

ТКМ-2,5 – трубка 2,5×0,5 с внутренним проходным диаметром 1,5 мм для использования в чистых средах.
ТКМ-6,0 – трубка 6,0×1 с внутренним проходным диаметром 4,0 мм для использования в загрязнённых средах.

ВНИМАНИЕ!

С каждого конца трубка имеет развальцовку и подвижную гайку с внутренней присоединительной резьбой SAE¼”. Для подключения капиллярной трубки к датчику и к процессу необходимо использовать латунный переходник УПЛ с резьбой SAE¼” на G1/4” или G1/2”.

Технические характеристики

Параметр	Значение
Материал трубки	Медный сплав
Материал гайки	Латунь
Рабочая среда	Жидкость / Газ
Давление рабочей среды	До 4 МПа
Температура рабочей среды	-40…+120 °С

Конструктивное исполнение

Описание

Обозначение при заказе

Конструктивное исполнение ТКМ-2,5.L.НГ.1/4SAE.НГ.1/4SAE

Трубка капиллярная 2,5×0,5

Материал: медь/латунь

Длина L: 1,0; 1,5; 2,0; 3,0 метра

Подключение с обеих сторон:

накидная гайка под развальцовку «мама» 1/4" SAE

ТКМ-2,5.L.НГ.1/4SAE.НГ.1/4SAE

Конструктивное исполнение ТКМ-6.L.НГ.1/4SAE.НГ.1/4SAE

Трубка капиллярная 6,0×1

Материал: медь/латунь

Длина L: от 1,0 до 5,0 метра с шагом 0,5

Подключение с обеих сторон:

накидная гайка под развальцовку «мама» 1/4" SAE

ТКМ-6.L.НГ.1/4SAE.НГ.1/4SAE

[/table]

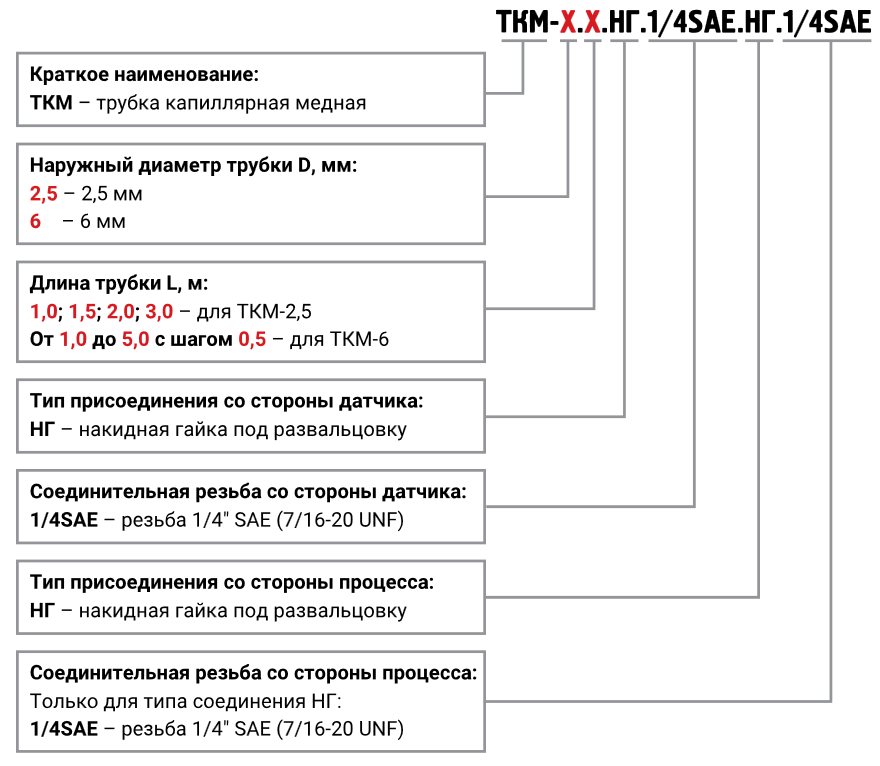

Модификации

bobishki bxx 20

ТКМ-2,5.1,0.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 2,5 мм, длиной 1,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-2,5.1,5.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 2,5 мм, длиной 1,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-2,5.2,0.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 2,5 мм, длиной 2,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-2,5.3,0.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 2,5 мм, длиной 3,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-6.1,0.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 6 мм, длиной 1,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-6.1,5.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 6 мм, длиной 1,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-6.2,5.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 6 мм, длиной 2,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-6.3,0.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 6 мм, длиной 3,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-6.3,5.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 6 мм, длиной 3,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-6.4,0.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 6 мм, длиной 4,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-6.4,5.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 6 мм, длиной 4,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
ТКМ-6.5,0.НГ.1/4SAE.НГ.1/4SAE	Трубка капиллярная медная диаметром 6 мм, длиной 5,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
