ИСКРА пассивный барьер искрозащиты Ex

Производитель: Овен

От 273.37 pуб. с НДС

Под заказ

Заказать

Описание

Технические характеристики

Схемы подключения

Назначение

Барьер искрозащиты ОВЕН ИСКРА предназначен для защиты электрической цепи датчика путем ограничения напряжения и тока в ней до искробезопасных значений.

ИСКРА устанавливается в электрическую цепь, которая связывает датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне.

В соответствии с ГОСТ Р 31610.11-2014 барьер ИСКРА имеет маркировку взрывозащищенности [Ex ia Ga] IIС и реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC.

Барьер искрозащиты используется для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.

Мы также выпускаем активные барьеры искрозащиты НПТ-1К.Ех.

Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).

Функциональные возможности

Ограничивает напряжение и ток в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.
Имеет искробезопасные цепи уровня «ia» – особовзрывозащищенный.
Применяется в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC).
Высокая надежность взрывозащиты обеспечена схемным решением:
- троирование полупроводниковых элементов, ограничивающих напряжение;
- двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.

Барьеры ИСКРА выпускаются в шести модификациях для различных типов датчиков

ИСКРА-АТ.03 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
- широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);
- выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;
- не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
ИСКРА-ТП.03 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:
- возможность работы с источниками напряжения до 6 В.

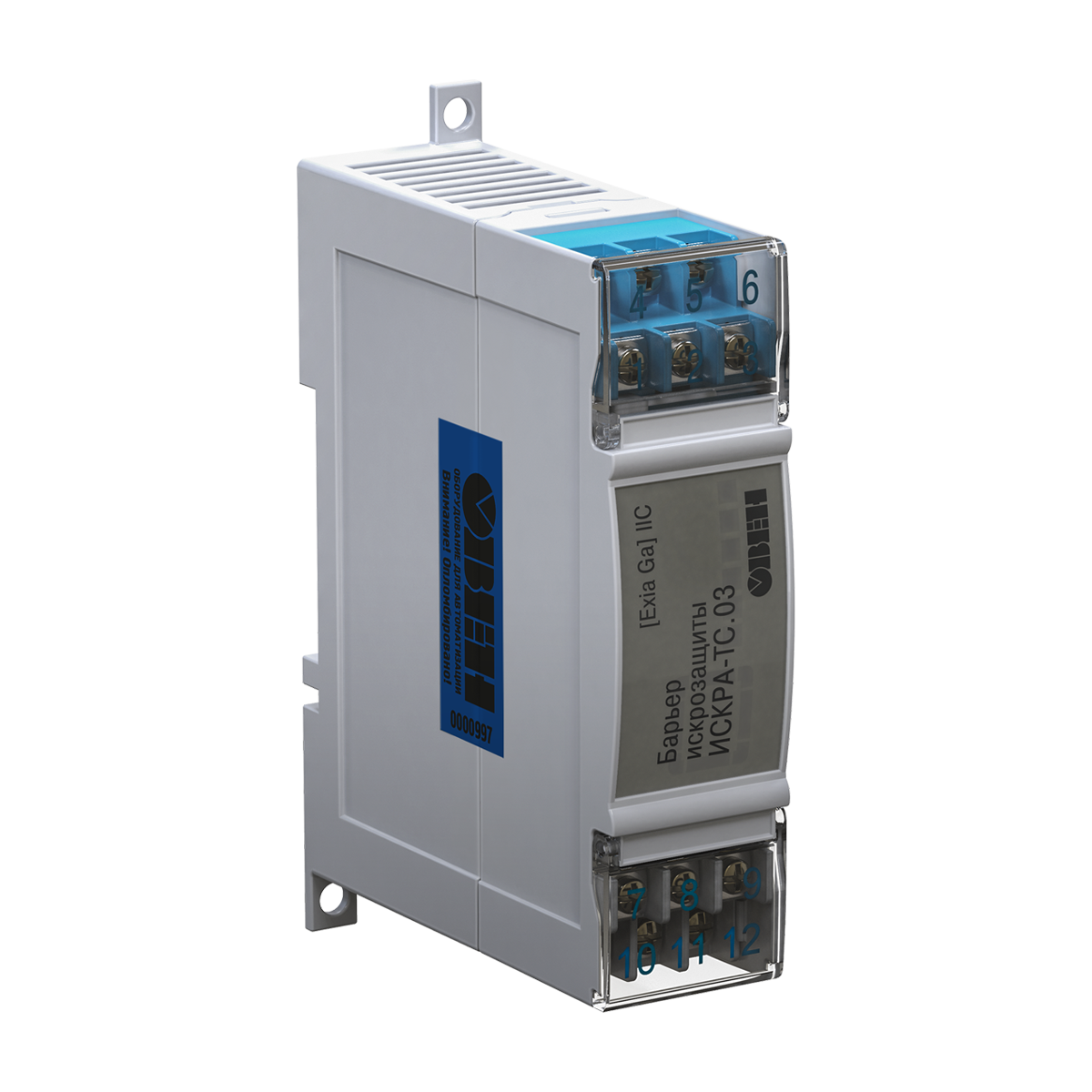

ИСКРА-ТС.03 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:
- низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
- малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».
ИСКРА-СК1.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.1-Ех, ПДУ-2.1-Ех, ПДУ-3.1-Ех.
ИСКРА-СК2.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.2-Ех, ПДУ-2.2-Ех, ПДУ-3.2-Ех.

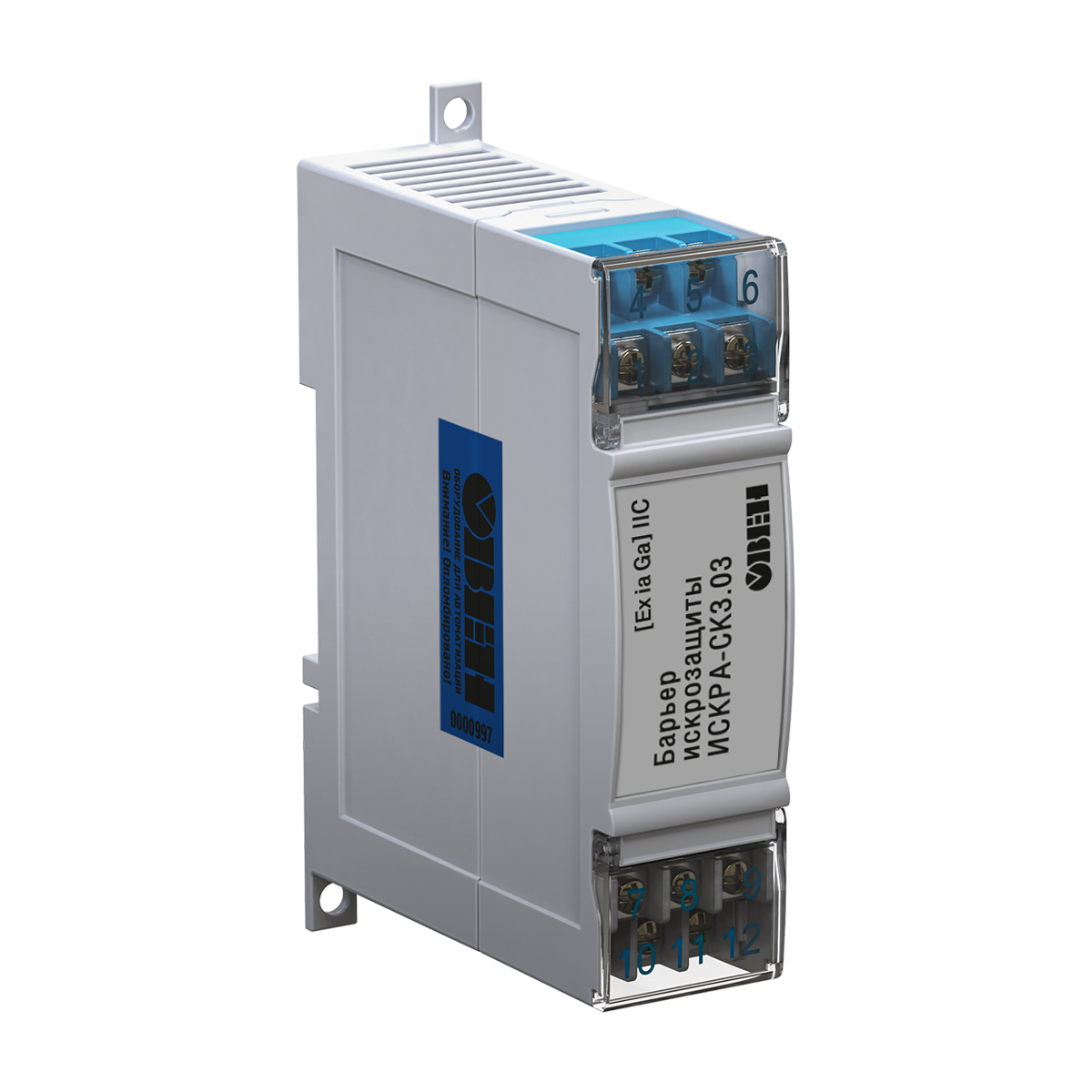

ИСКРА-СК3.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-3.3-Ех.

Модификации

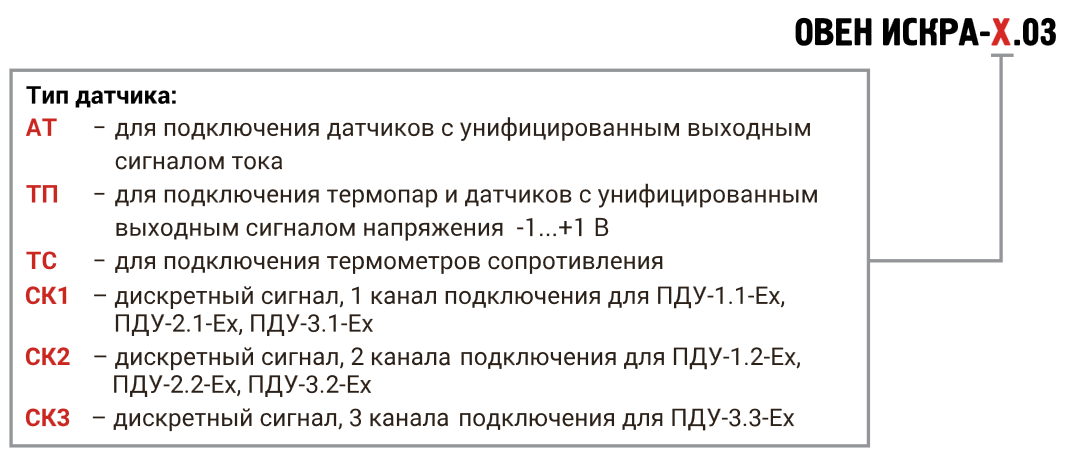

iskra mod

Наименование	Значение
Тип корпуса	Для крепления на DIN-рейку 35 мм
Степень защиты корпуса	IP20
Габаритные размеры	(27×110×75)±1мм
Масса прибора в упаковке, не более	0,3 кг

Для ИСКРА-АТ.03, ИСКРА-ТП.03, ИСКРА-ТС.03

Наименование	Значение
Ток утечки (рабочее напряжение)
ИСКРА-АТ.03	10 мкА (22,8 В)
ИСКРА-ТП.03	1 мкА (1 В)
ИСКРА-ТС.03	1 мкА (3 В)
Рабочий ток, не более	40 мА
Средний срок службы, не менее	8 лет

Для ИСКРА-СКх.03

Наименование	Значение
Потребляемая мощность
ИСКРА-СК1.03	0,1 Вт
ИСКРА-СК2.03	0,2 Вт
ИСКРА-СК3.03	0,3 Вт
Диапазон напряжения питания	=18…26 В
Максимальная частота входного сигнала	200 Гц
Максимальное сопротивление датчика типа «сухой контакт»	100 Ом
Максимальное сопротивление выходного ключа в открытом состоянии	20 Ом
Максимальное рабочее напряжение ключа	30 В
Максимальный выходной ток ключа	20 мА
Средний срок службы, не менее	10 лет

Выходные искробезопасные параметры

Параметры	ИСКРА-АТ.03	ИСКРА-ТП.03	ИСКРА-ТС.03	ИСКРА-СКх.03
Максимальное выходное напряжение Uо	28,4 В	7,2 В	13,7В	32 В
Максимальный выходной ток Iо	70 мА	117 мА	247 мА	18,2 мА
Максимальная внешняя емкость Со	79 нФ	13,5 мкФ	0,79 мкФ	0,056 мкФ
Максимальная внешняя индуктивность Lо	8 мГн	3,5 мГн	0,5 мГн	50 мГн

Условия эксплуатации

Температура окружающего воздуха	-40…+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

iskra sp1

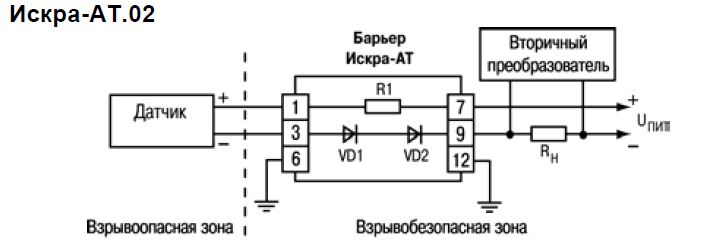

ИСКРА-АТ.02

iskra sp2

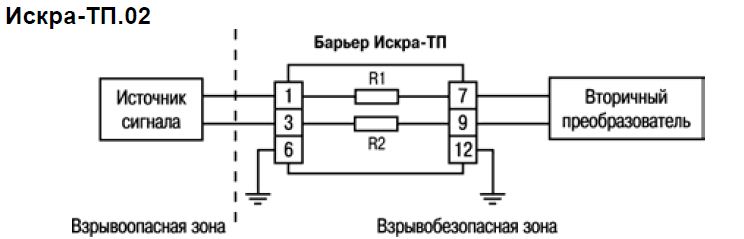

ИСКРА-ТП.02

iskra sp3

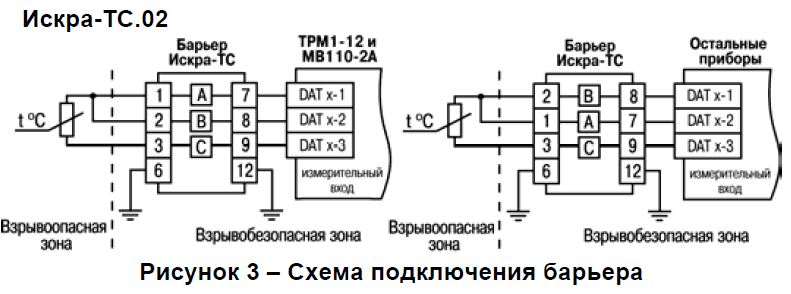

ИСКРА-ТС.02

Модификация барьера ИСКРА	Типы датчиков, работающих совместно с барьером ИСКРА
ИСКРА-АТ.02	Датчики с унифицированным токовым сигналом 0...5 мА, 0...20 мА, 4...20 А Используется с источником постоянного напряжения: - макс. выходное напряжение 28 В, - выходной ток 40 мА Макисмальное сопротивление нагрузки: где Uпит - напряжение источника питания, В; Uд. min - минимально допустимое напряжение питания датчика, В; Iд - верхняя граница диапазона токов датчика, мА
ИСКРА-ТП.02	Источники напряжения с диапазоном -1...+1 В, в том числе: - термопары ТХК(L), ТХА(К), ТМК(Т), ТПП(S), ТПП(R), ТНН(N), ТЖК(J), ТВР(А-1), ТВР(А-2), ТВР(А-3) - датчики с унифицированным сигналом напряжения -50...+50 мВ, 0...±1 В Сопротивление каждой цепи около 110 .ом. Входное сопротивление вторичного преобразователя - не менее 1МОм
ИСКРА-ТС.02	Термосопротивления ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt500, Pt1000
