Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0 Ex ia IIC T4 Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.
| Наименование параметра | Значение | ||
| ПДУ-1.Х | ПДУ-2.Х | ПДУ-3.Х | |
| Электрические параметры | |||
| Количество сигнализируемых уровней | 1 или 2 | 1; 2; 3 | |
| Максимальный коммутируемый ток, мА | 88 | ||
| Максимальное коммутируемое напряжение, В | 31.8 | ||
| Количество срабатываний при напряжении коммутации постоянного тока 24 В и тока 0.25 А | 1х106 | ||
| Конструктивные параметры | |||
| Расположение оси крепежного отверстия датчика в резервуаре | Горизонтальное | Вертикальное | |
| Максимальная длина штока до нижнего уровня, мм | 2500 | 3000 | |
Состояние контактов датчика в нижнем положении поплавка:
| Нормально-разомкнутое Нормально-замкнутое | ||
| Плотность измеряемой среды, г/см3 | 0.70 | 0.66 | |
| Температура контролируемой среды, оС | -40...+105 | ||
| Давление контролируемой среды, МПа | 1.6 | 4 | |
| Материал рабочей части датчика | Сталь 12Х18Н10Т или AISI 316L | ||
| Степень защиты по ГОСТ 14254 | IP68 | ||
| Длина провода, м (не указывается при заказе) | 0.5 | ||
| Длина кабельного вывода, м | Значение кратное 1, минимальная длина 3 | ||
| Искробезопасные параметры | |||
| Максимальное входное напряжение Ui, В | 31.8 | ||
| Максимальный входной ток Ii, мА | 88 | ||
| Максимальная внутреннаяя емкость Сi, мкФ | 0.08 | ||
| Максимальная внутренняя индуктивность Li, мГн | 1 | ||
Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.
Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно
 |  |  |

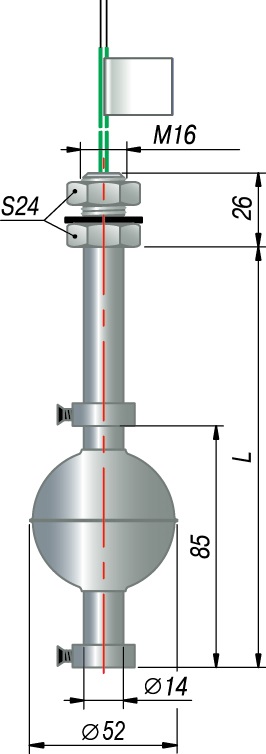

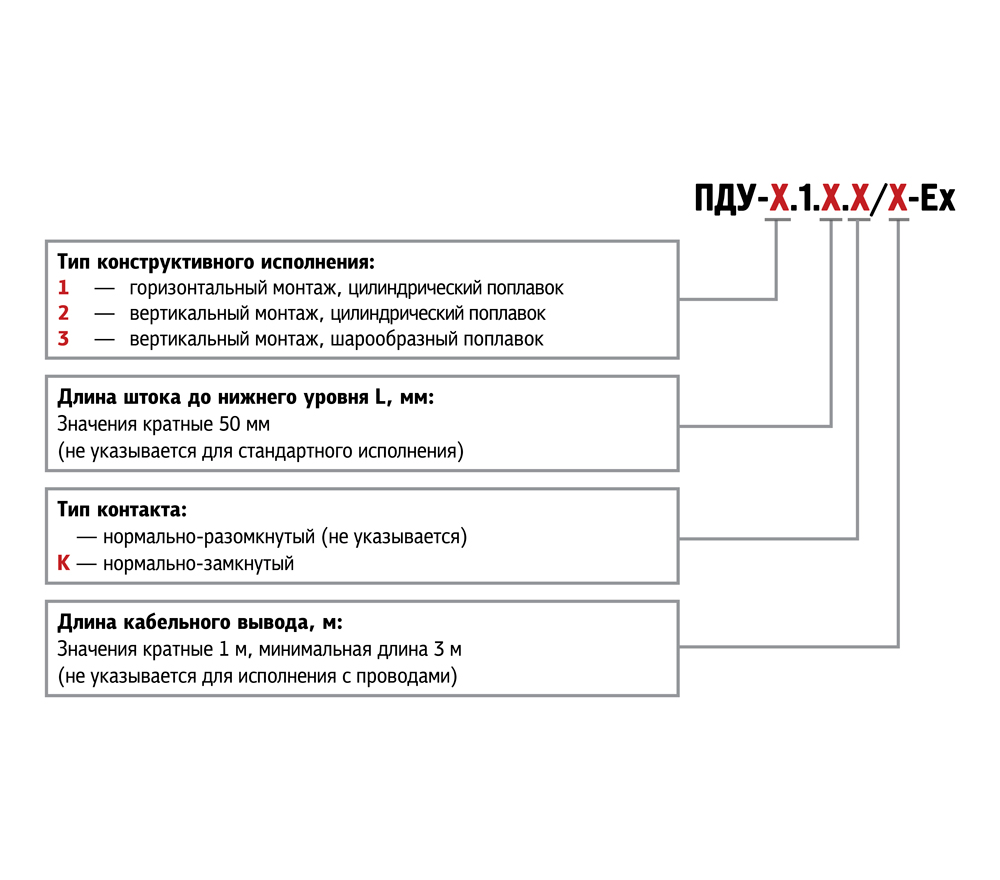

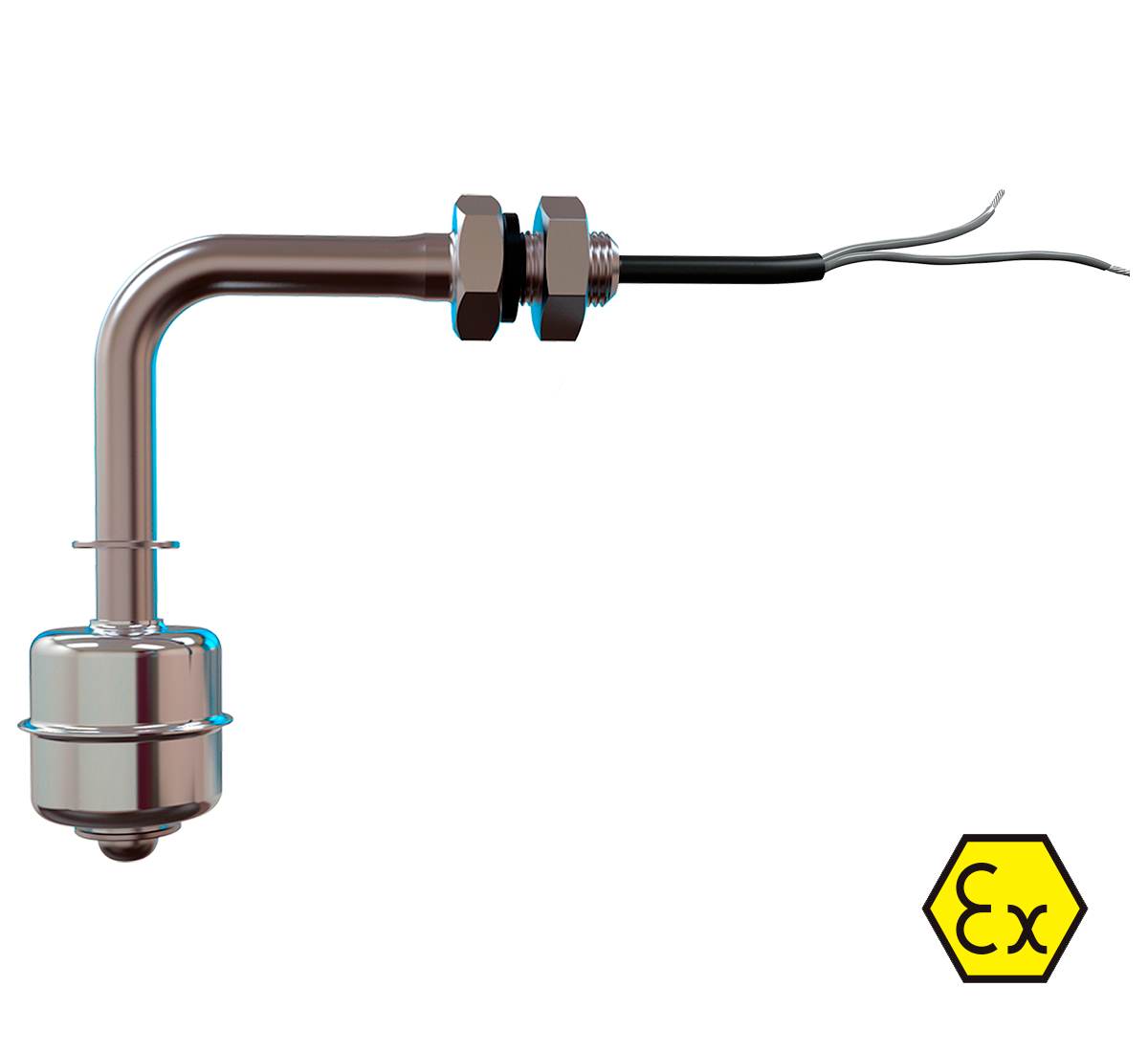

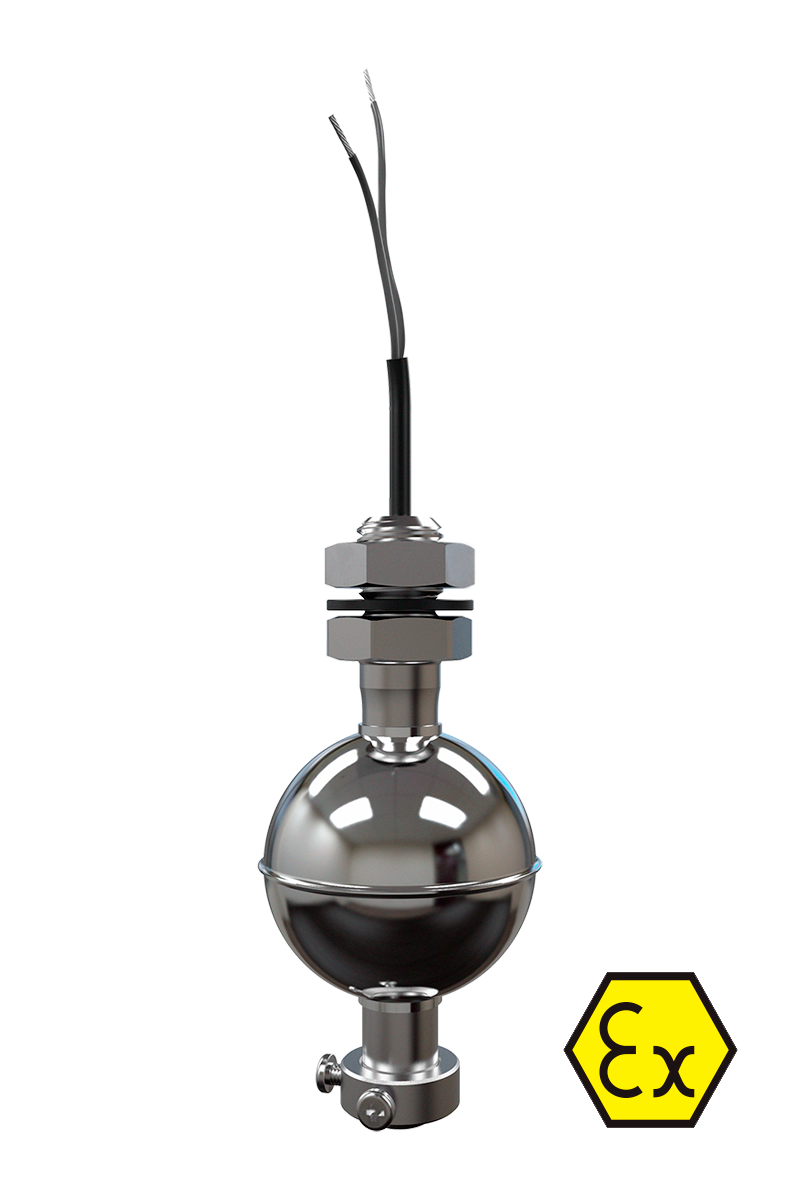

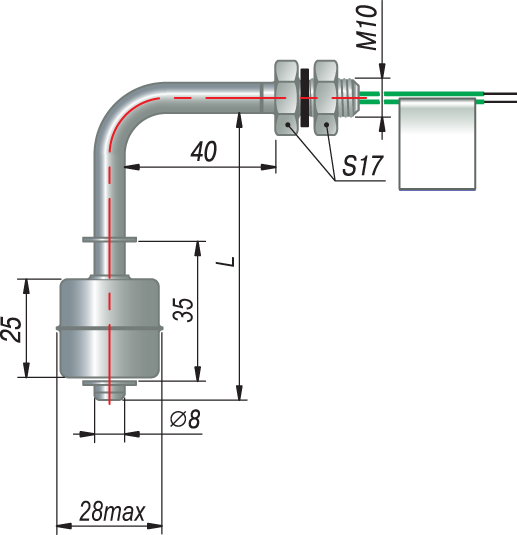

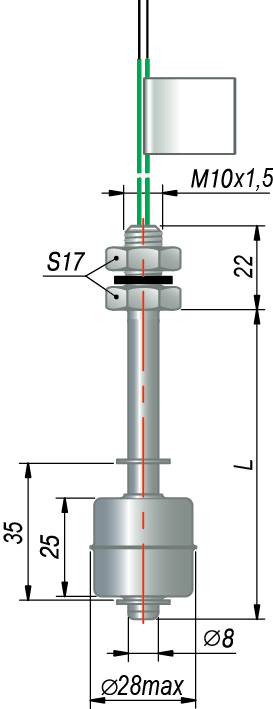

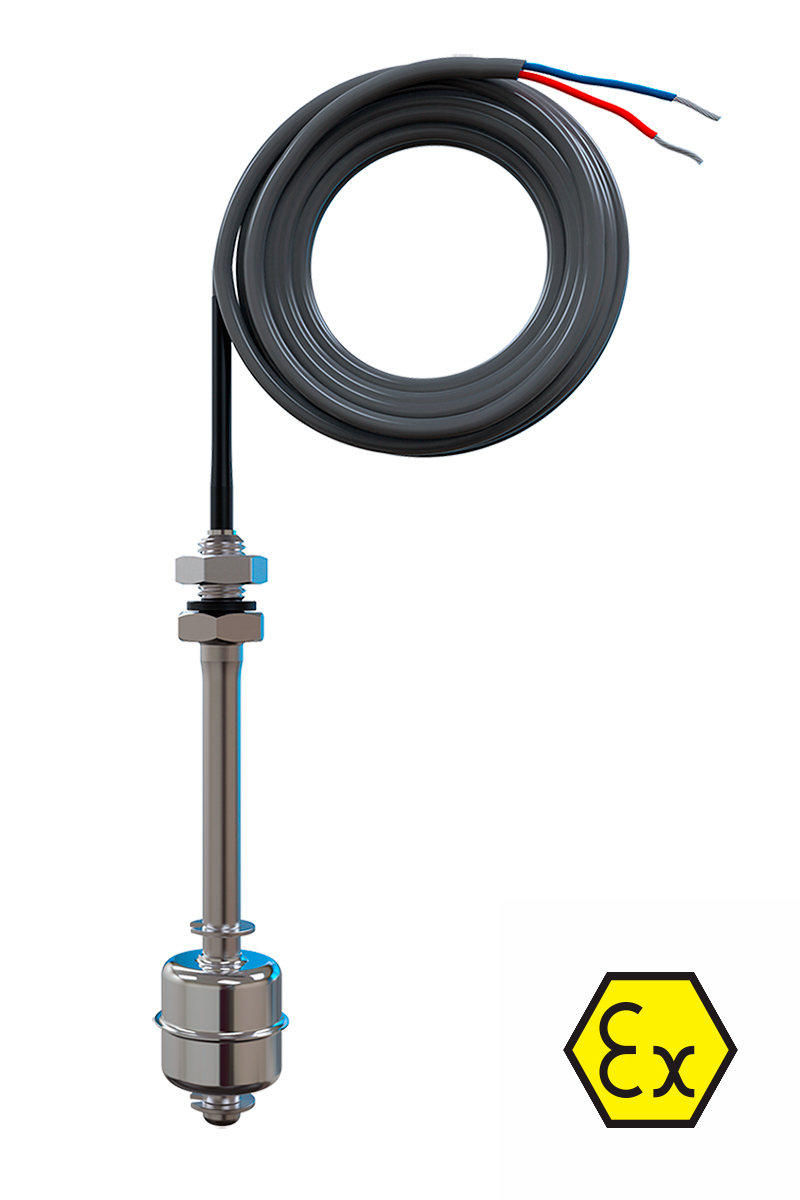

| Поплавковый датчик уровня горизонтального крепления ПДУ-1.1.-Ex | Поплавковый датчик уровня вертикального крепления ПДУ-2.1.-Ех | Поплавковый датчик уровня вертикального крепления ПДУ-3.1.-Ех |
 |  |  |

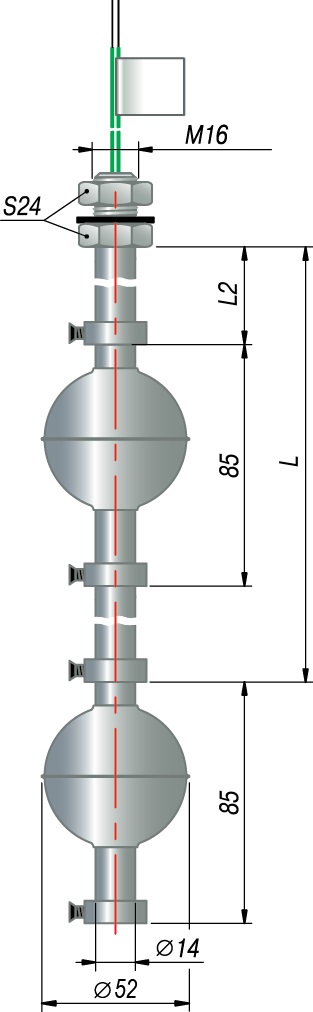

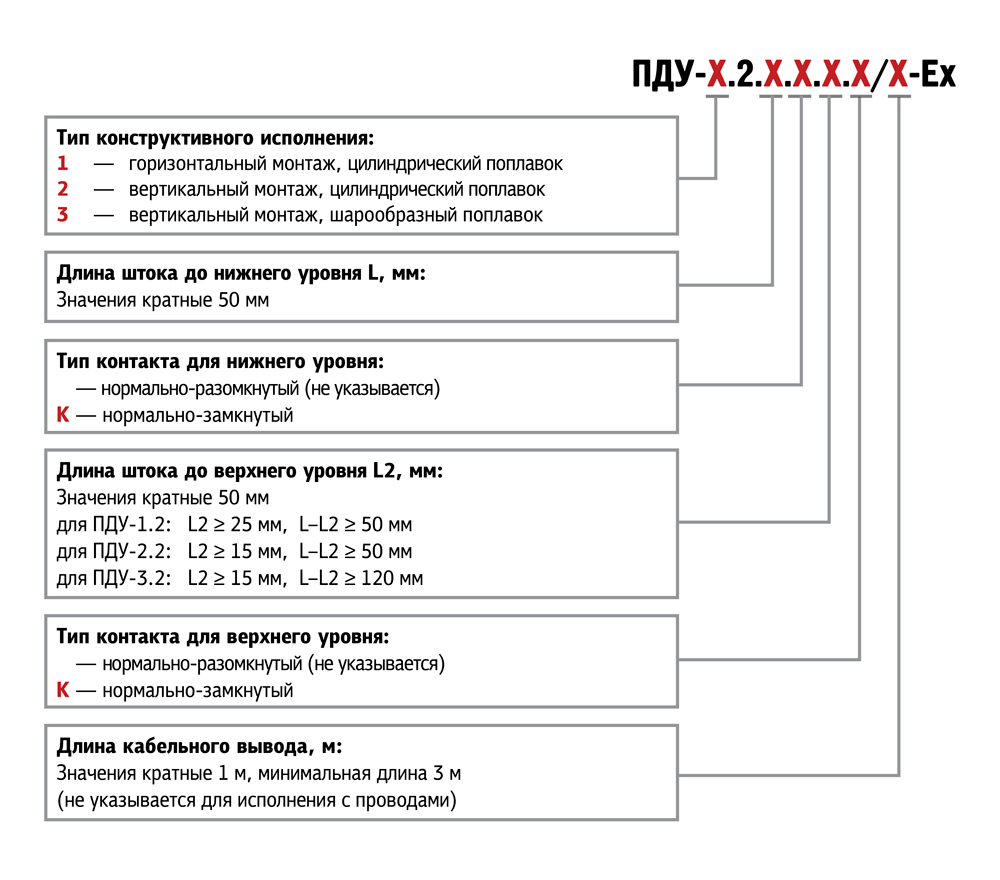

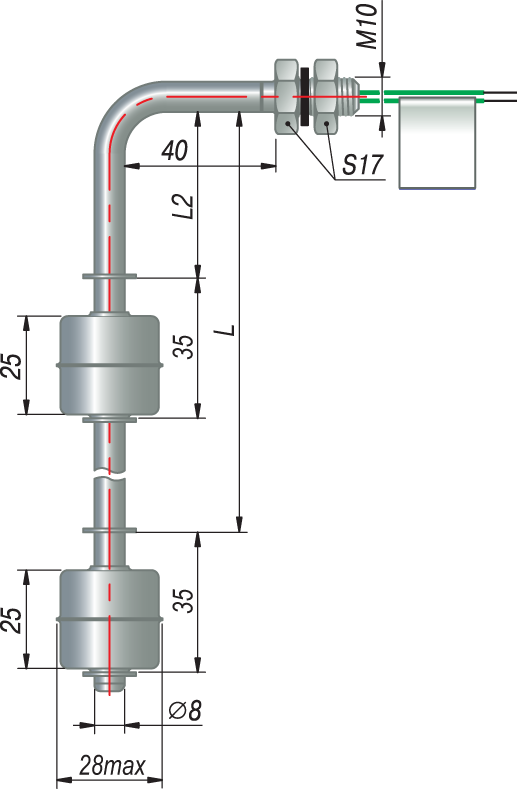

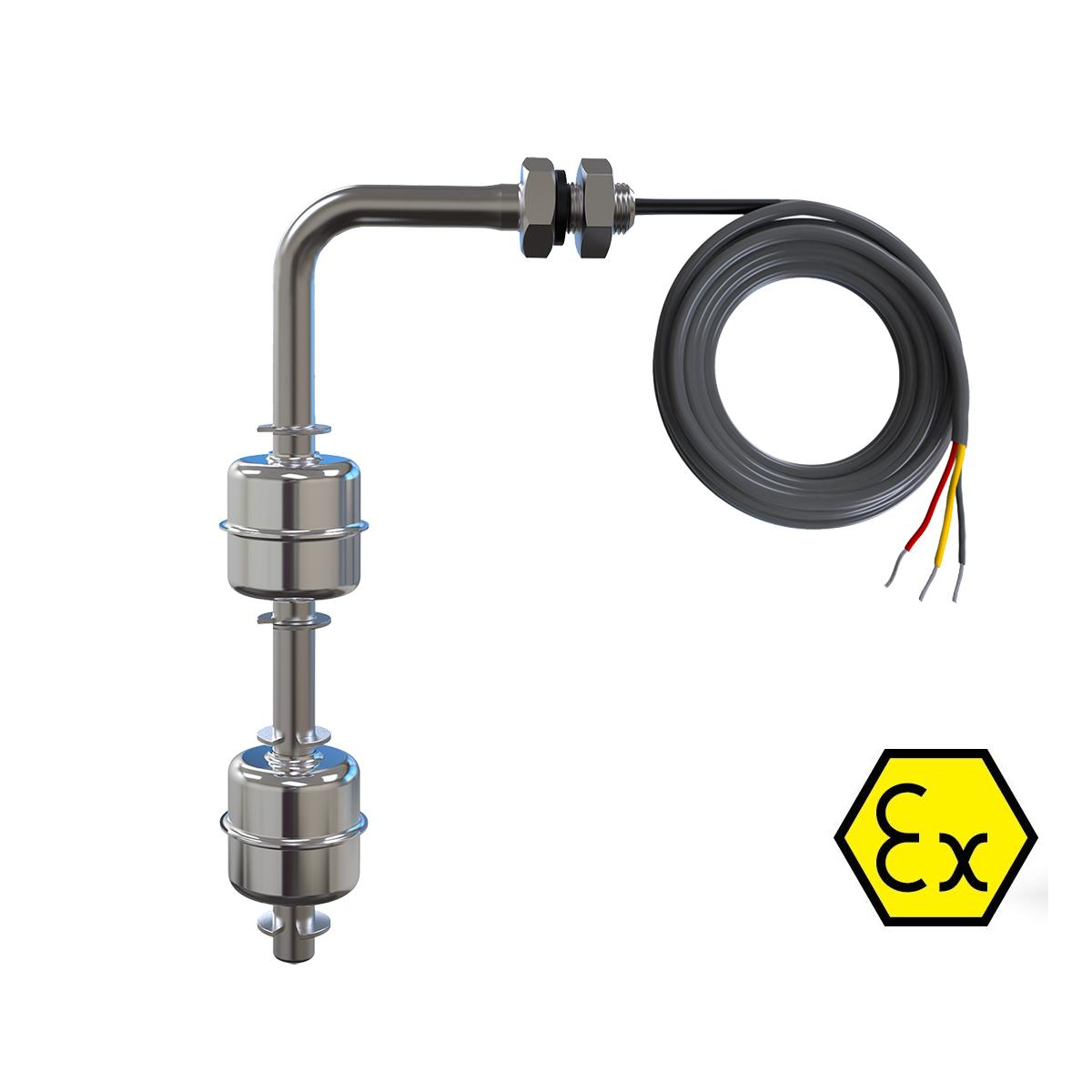

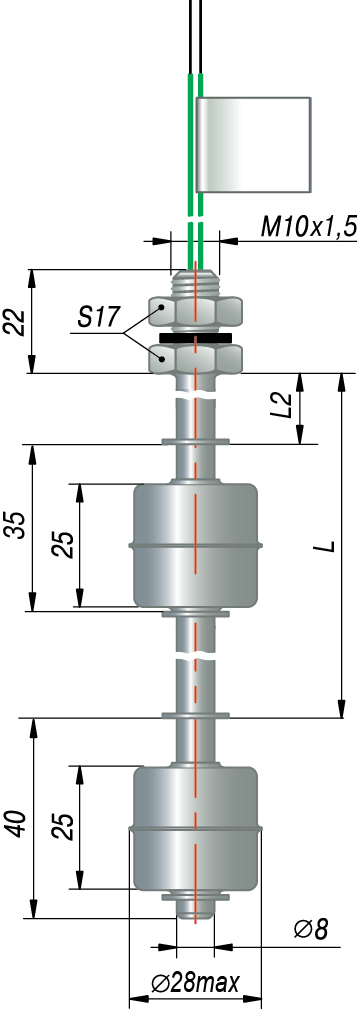

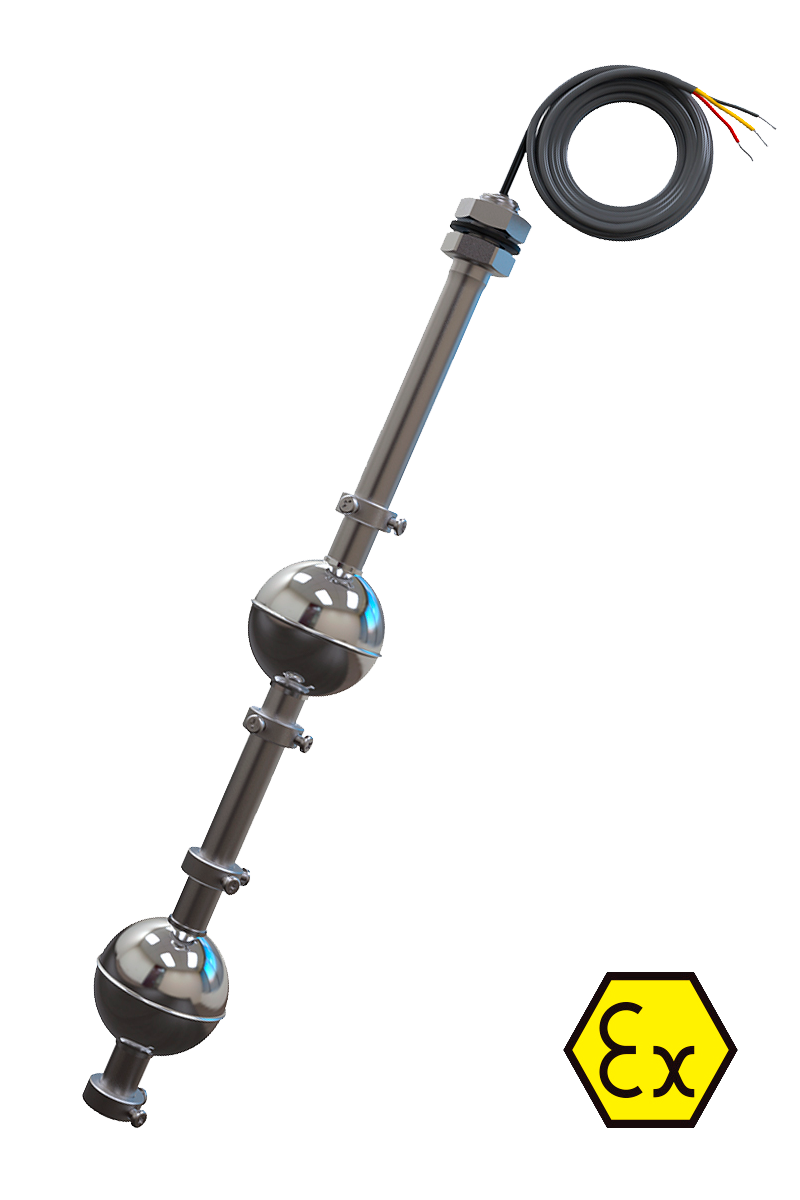

| Двухуровневые поплавковые датчики уровня ПДУ-1.2-Ех | Двухуровневые поплавковые датчики уровня ПДУ-2.2-Ех | Двухуровневые поплавковые датчики уровня ПДУ-3.2-Ех |

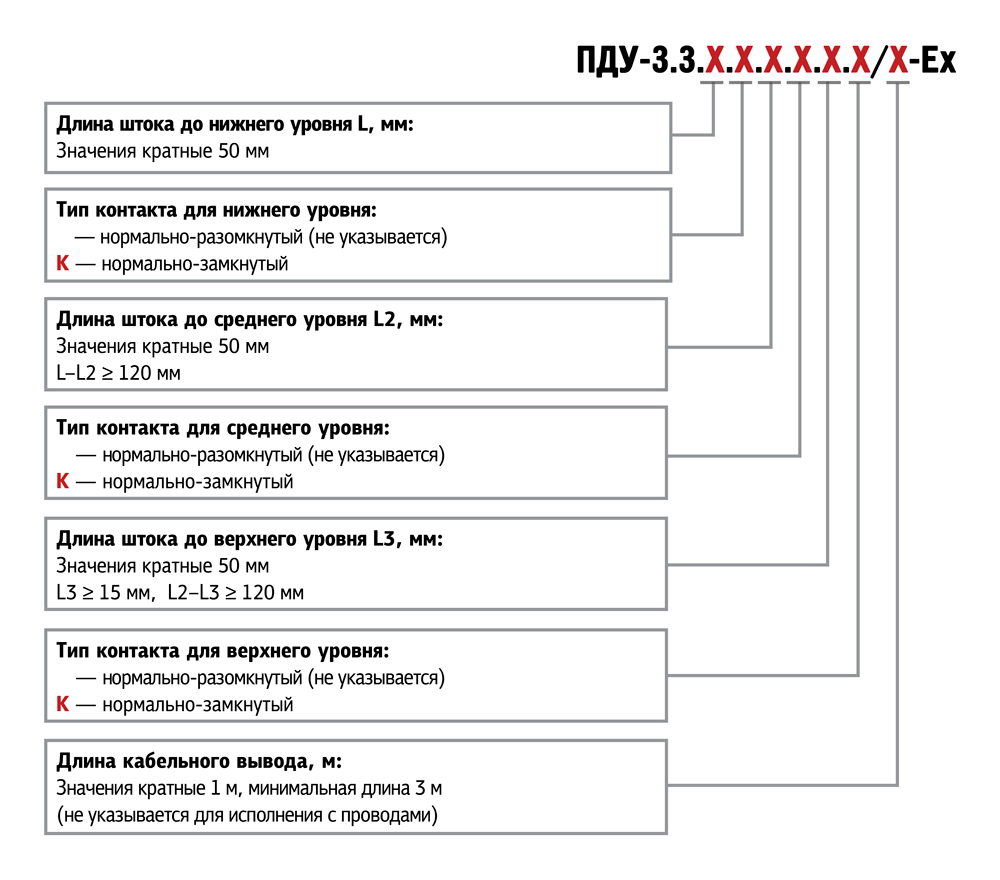

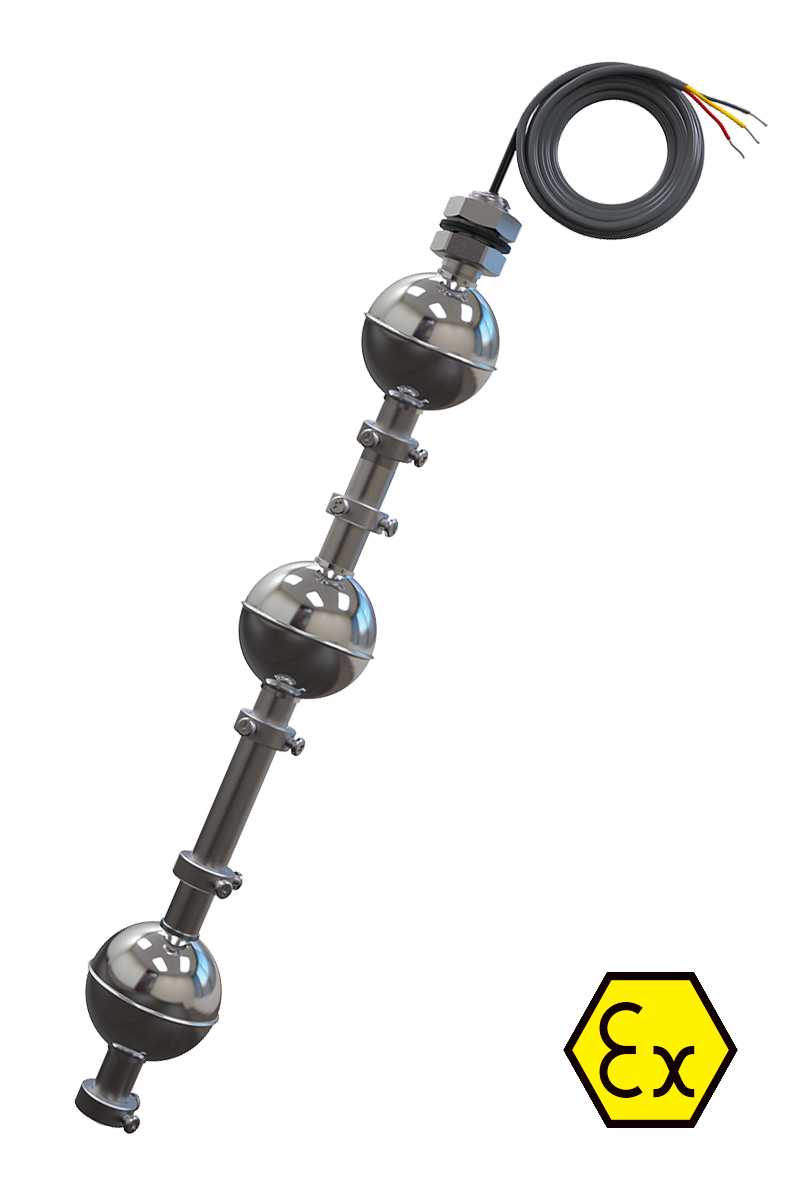

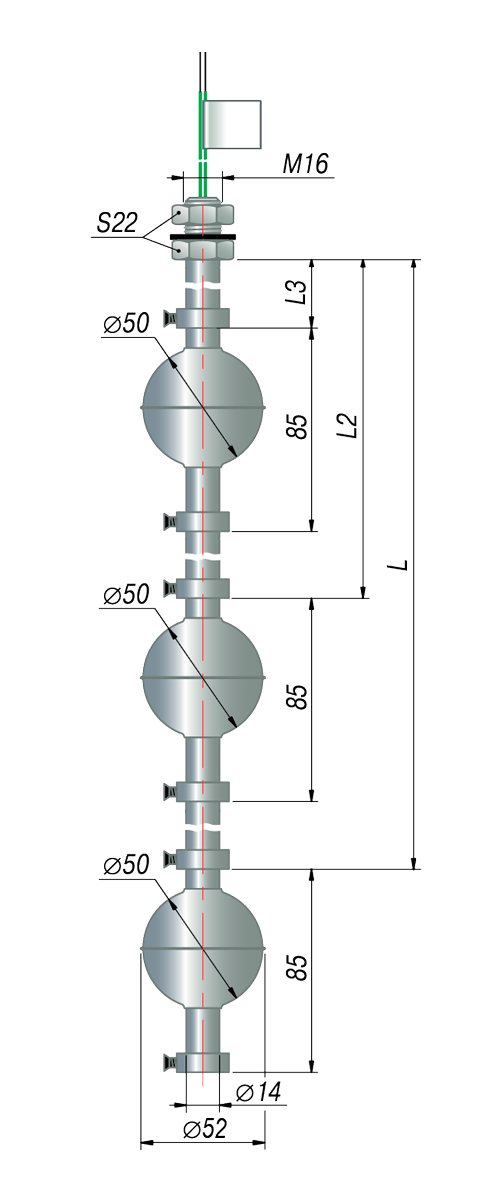

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-3.3-Ех
