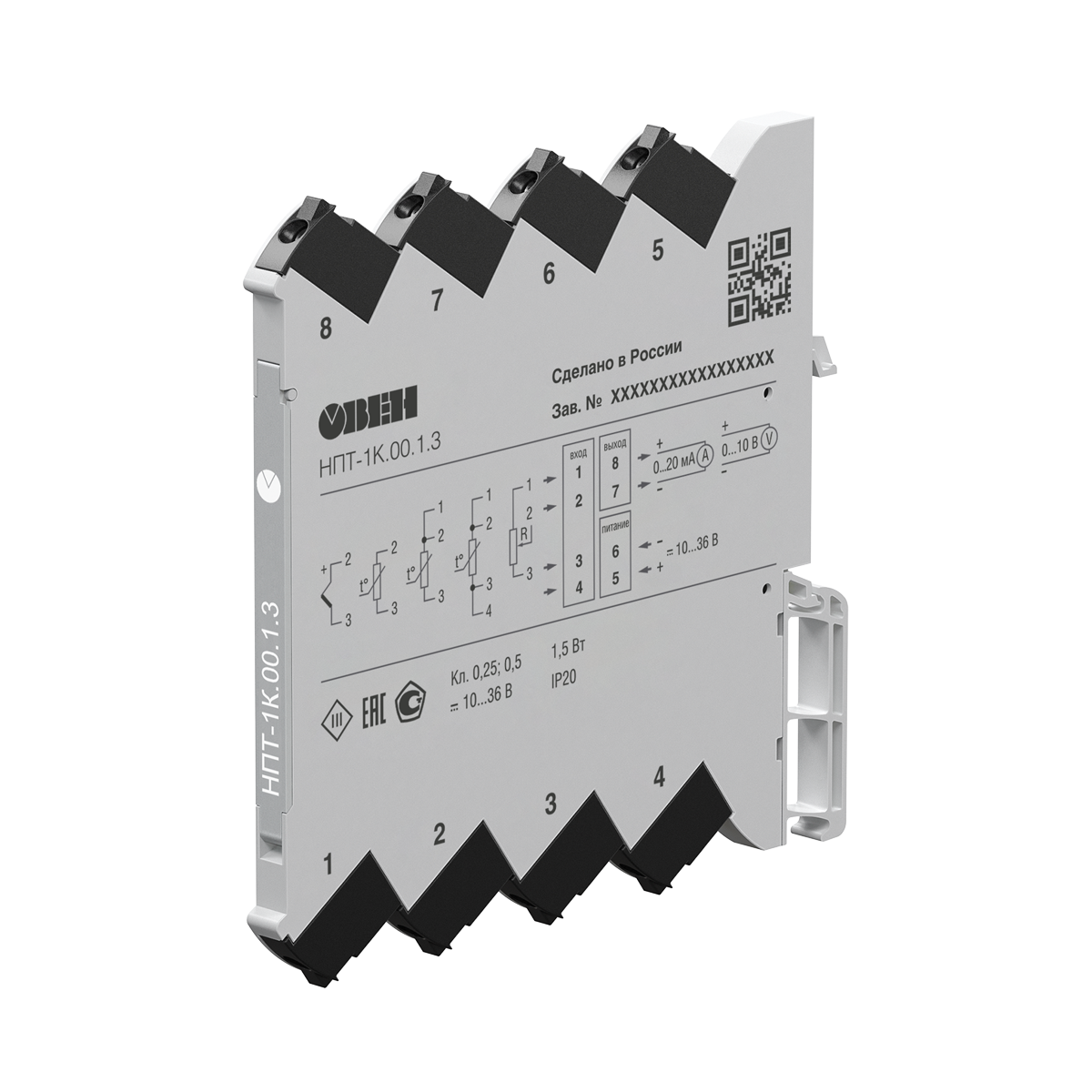

НПТ-1К нормирующий преобразователь на DIN-рейку

Name: Контрольно-измерительные приборы купить в Минске
Brand: Овен-Техно
Rating: 4,8 (8 reviews)

Производитель: Овен

Заказать

Описание

Технические характеристики

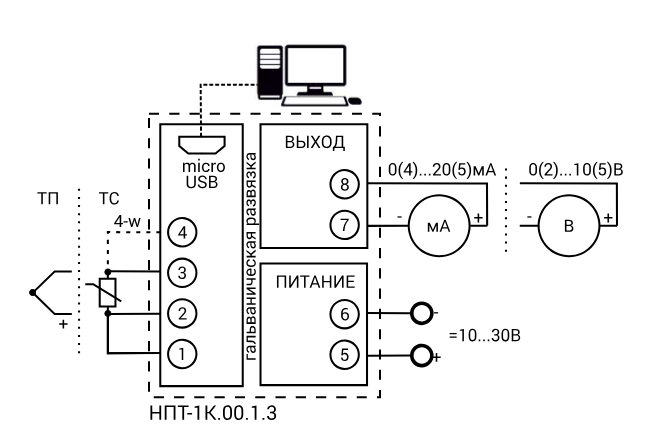

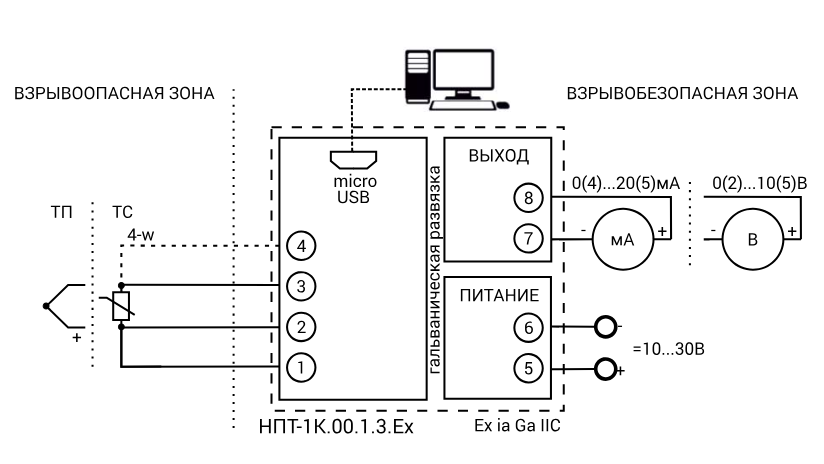

Функциональная схема прибора

Документация

Назначение универсального нормирующего преобразователя ОВЕН НПТ-1К

ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Функциональные возможности

Совместимы с термометрами сопротивления и термопарами
Настройка типа датчика и диапазона преобразования температуры через USB-порт.
Выходной нормированный сигнал:
НПТ-1К – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
Выходной сигнал активный, не требует внешнего источника питания .
Эксплуатация при температуре окружающий среды от -40 °С.
Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).

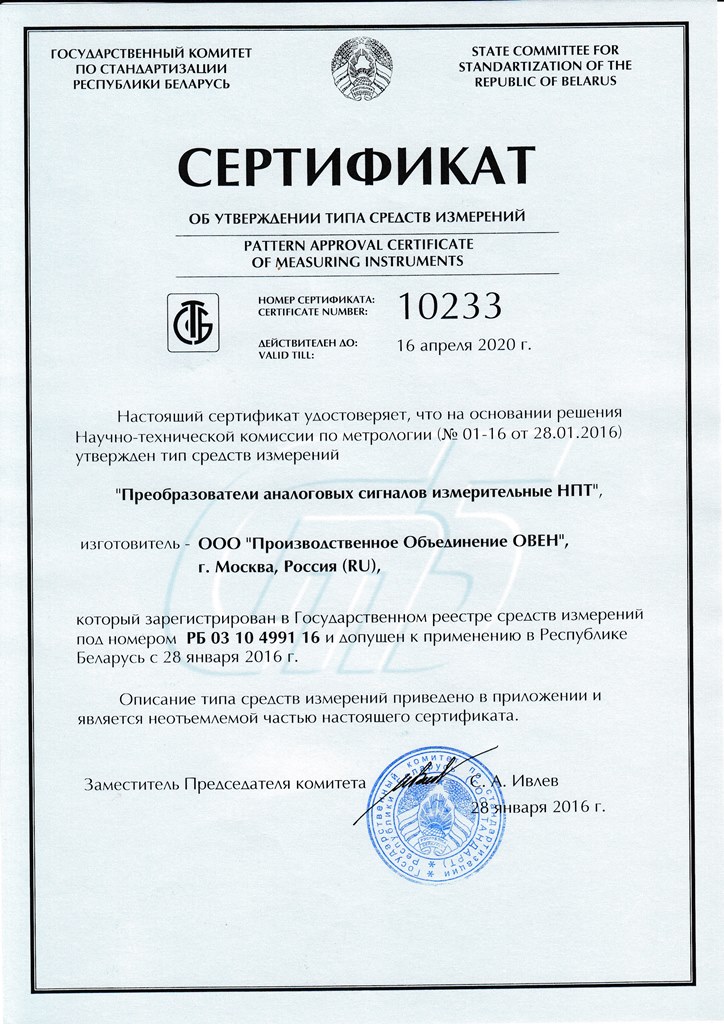

Является средством измерения с межповерочным интервалом 2 года.

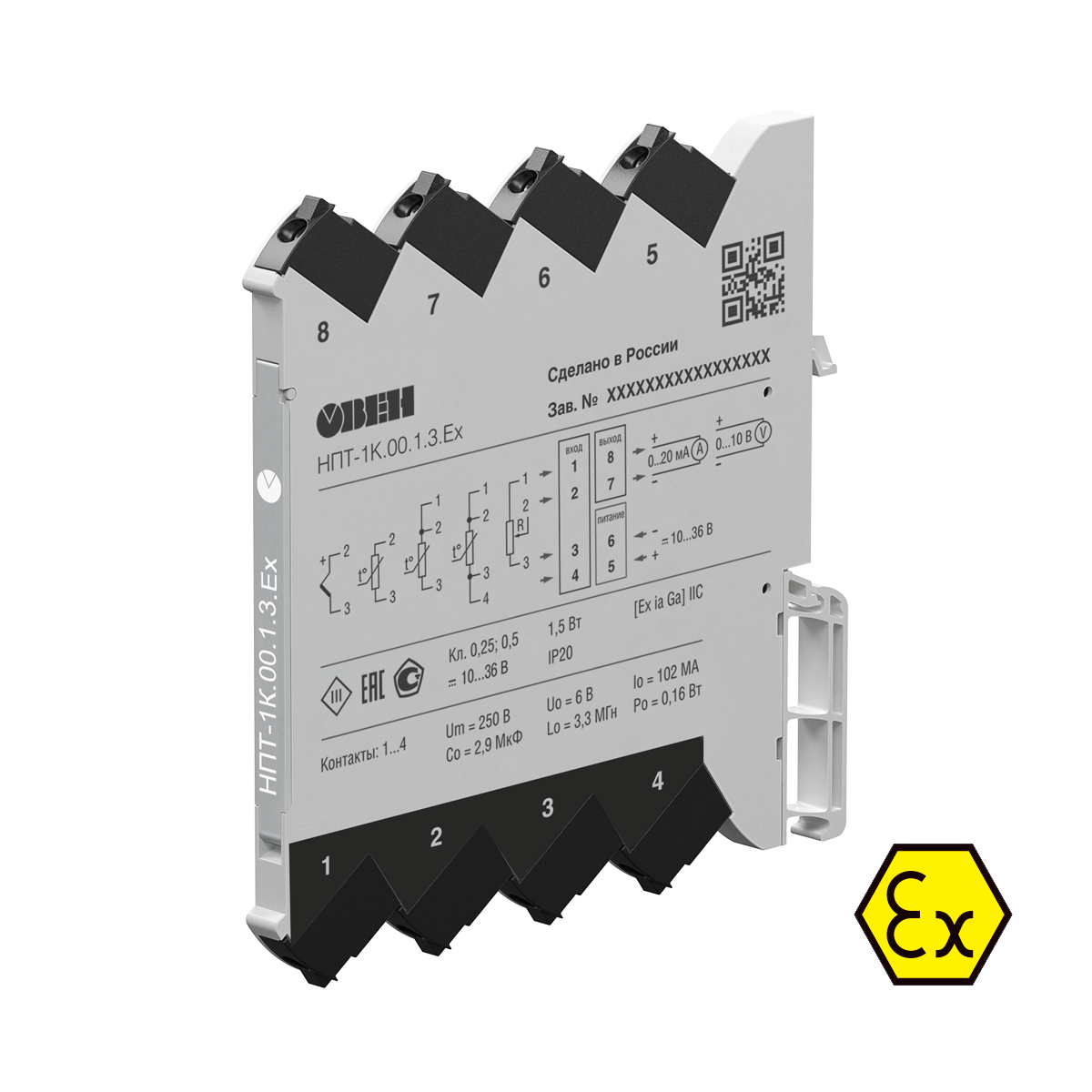

НПТ-1К.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

	НПТ-1К	НПТ-1К.Ех
	Для монтажа на DIN рейку	Для монтажа на DIN рейку и работы во взрывоопасной зоне
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока, В	24
Диапазон допустимых напряжений питания постоянного тока, В	10…36
Гальваническая развязка питания от входов/выходов	2500 В	2500 В
Тип подключения питания	Отдельными проводами
Характеристики датчиков и входных сигналов
Тип датчика	ТС, ТП
Схема подключения ТС	2, 3, 4-w
Гальваническая развязка домена «входы» от домена «выходы»	2500 В	2500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя	4…20, 0…20, 0…5 мА 0…10, 2…10, 0…5 В
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА 0…10 – 10…11 В 2…10 – 10…11 мА 0…5 В
Функция преобразования входных сигналов	Линейная
Допустимое сопротивление нагрузки, Ом	для мА не более 480 для В не менее 1000
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	15 мин
Время установления выходного сигнала после изменения входного сигнала, не более	2 сек
Питание выходного сигнала	От встроенного источника
Метрологические характеристики
Основная приведенная погрешность преобразования, не более:
– при работе с ТС	0,25 %
– при работе с ТП	0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более
– при работе с ТС	0,125 %
– при работе с ТП	0,25 %
Характеристики конструкции
Габаритные размеры	(6,1×113×115) ±1 мм
Степень защиты корпуса	IP20
Степень защиты клемм	IP20
Масса в упаковке, не более	200 г
Условия эксплуатации
Диапазон рабочих температур	-40…+70 °С
Относительная влажность воздуха, не более	95 %
Атмосферное давление	84…106,7 кПа
Устойчивость к механическим воздействиям	Группа N2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям	Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии)	По ГОСТ 30804.6.3-2013
Параметры взрывозащиты
Маркировка	0 Ex ia IIC «T6…Т4» Ga
Максимальные значения для подключения по цепи датчика	-	Uo=6 В Io=102 мА Po=0,16 Вт Сo=2,9 мкФ Lo=3,3 мГн Uмакс=250 В
Максимальные значения для подключения по цепи выходного сигнала	-	-
