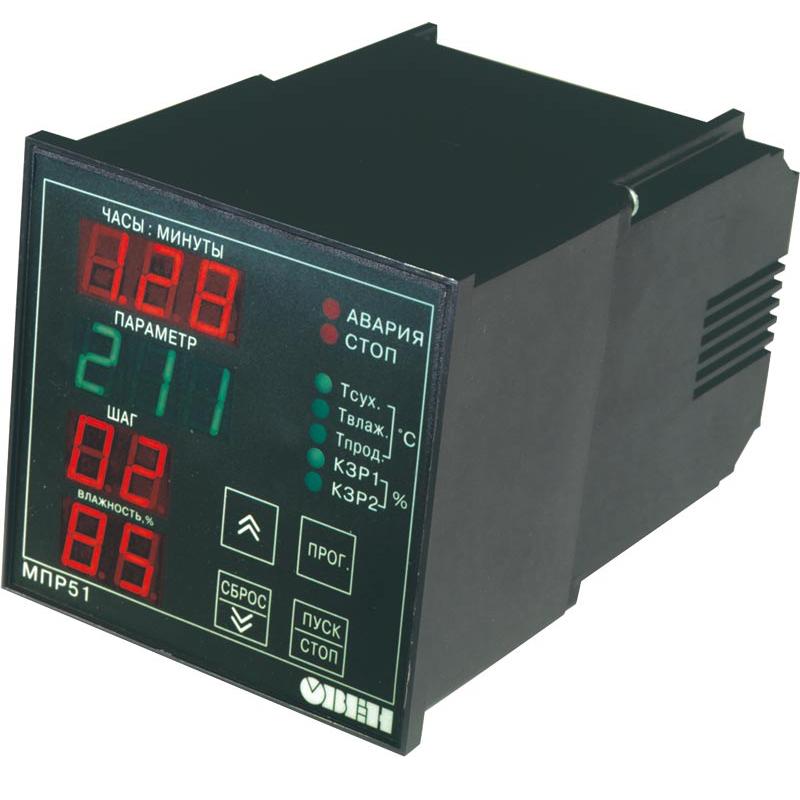

МПР51 регулятор температуры и влажности, программируемый по времени
Назначение прибора ОВЕН МПР51
Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.
Функциональные возможности прибора ОВЕН МПР51
- Измерение трех параметров:
– температуры камеры («сухого» термометра) Тсух;
– температуры «влажного» термометра Твлаж;
– температуры продукта Тпрод - Вычисление двух дополнительных параметров
– разности температур ΔТ = Тсух – Тпрод;
– влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров) - Два ПИД-регулятора для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
- Четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
- Регулирование по заданной пользователем программе
- Дополнительное реле и 8 транзисторных ключей:
– для сигнализации об аварии и об окончании выполнения программы;
– для управления дополнительным оборудованием - Автонастройка ПИД-регуляторов
- Уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.)
- Регистрация контролируемых параметров на ПК через адаптер сети ОВЕН АС2 по интерфейсу RS-232
- Встроенный интерфейс RS-485 по заказу
- Конфигурирование на ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)
Стандартные варианты применения МПР51
- Измеритель-регулятор температуры и влажности (Тсух, Ψ);
- Измеритель-регулятор температуры и разности температур (Тсух, ΔТ);
- Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).
| Напряжение питания | 150...242 В переменного тока частотой 47...63 Гц или 210...300 В постоянного тока |
| Диапазон измерения при использовании (в скобках указана разрешающая способность): | |
| - датчика ТСМ | -50...+200 оС (0.1 оС) |
| - датчика ТСП, Pt100 | -80...+750 оС (0.1 оС) |
| - датчика положения задвижки | 0...100 % (1 %) |
| Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика) |
± 0.5 % |
| Количество выходных каналов, из них: | 5 |
| - температуры | 3 |
| - положения задвижки | 2 |
| Количество каналов регулирования | 2 |
| Количество выходных реле | 5 |
| Количество выходных транзисторных ключей | 8 |
| Период следования управляющих импульсов на выходе регулятороа | 1...120 с |
| Максимально допустимый ток нагрузки устройств управления: | |
| - э/м реле (при ~220 В или = 30 В) | 4 А |
| - транзисторного ключа (при постоянном напряжении = 50 В) | 200 мА |
| Интерфейс связи с ПК | последовательный, RS-232 (через адаптер сети АС2) или RS-485 |
| Длина линии связи прибора с АС2 | не более 1000 м |
| Тип корпуса | щитовой Щ4 |
| Габаритные размеры | 96х96х145 мм |
| Степень защиты корпуса со стороны передней панели | IP54 |
Условия эксплуатации
| Температура окружающего воздуха | +1...+50 оС |
| Атмосферное давление | 86...106.7 кПа |
| Относительная влажность воздуха (при 35 оС) | 30...80 % |

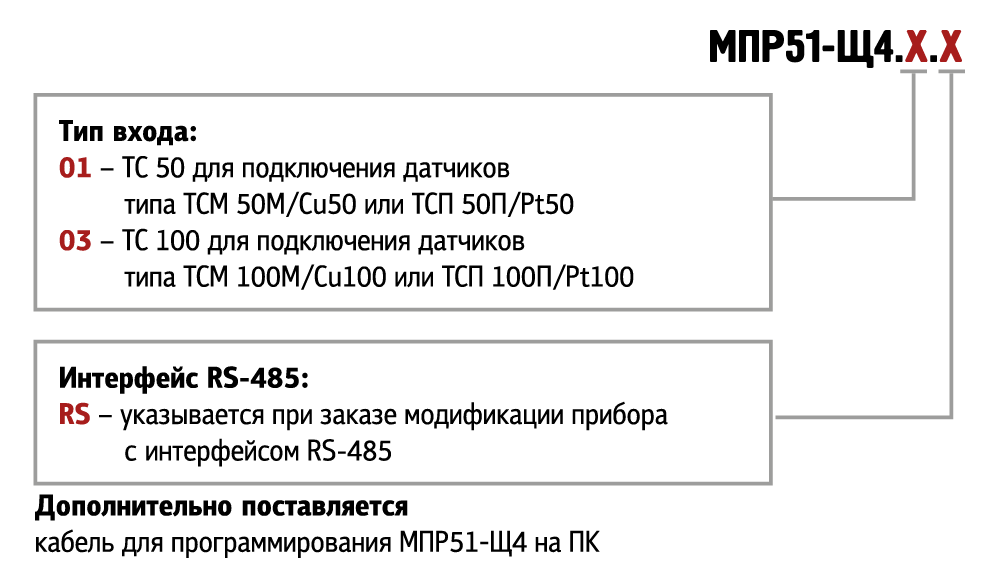

Модификации

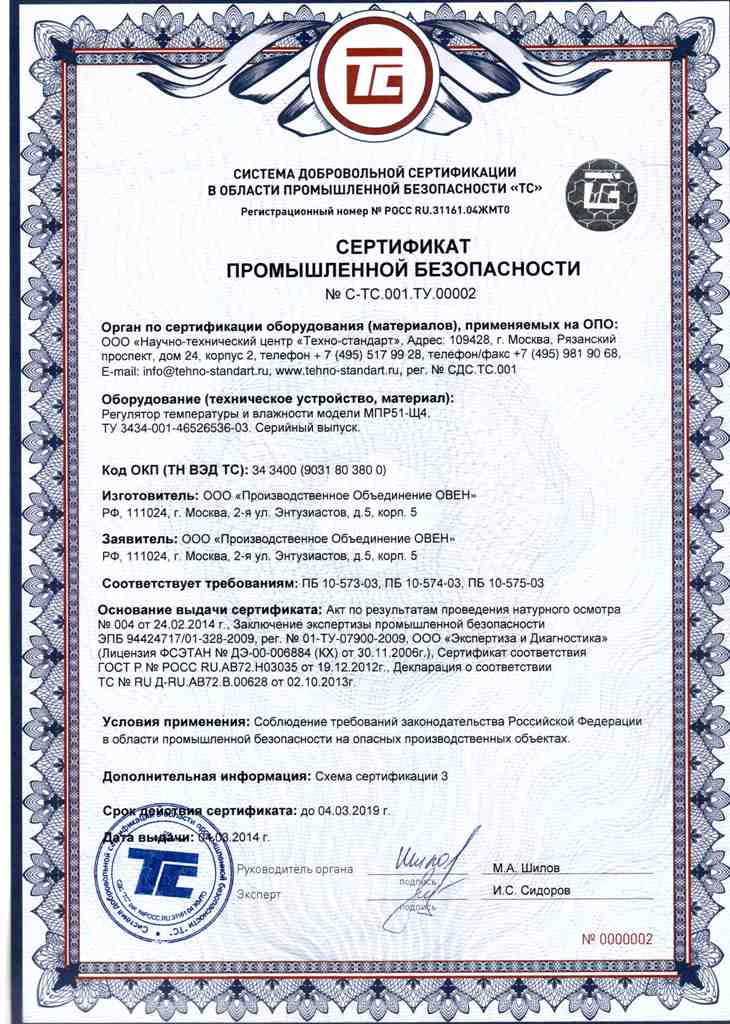

Сертификат промышленной безопасности на МПР51-Щ4

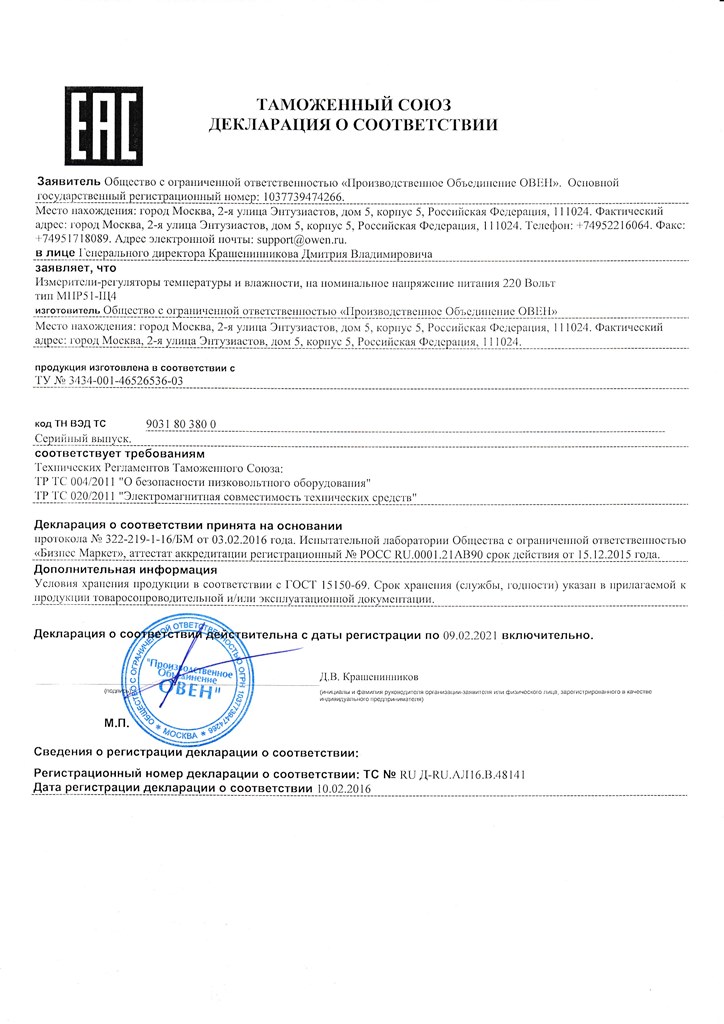

Декларация о соответствии на МПР51-Щ4

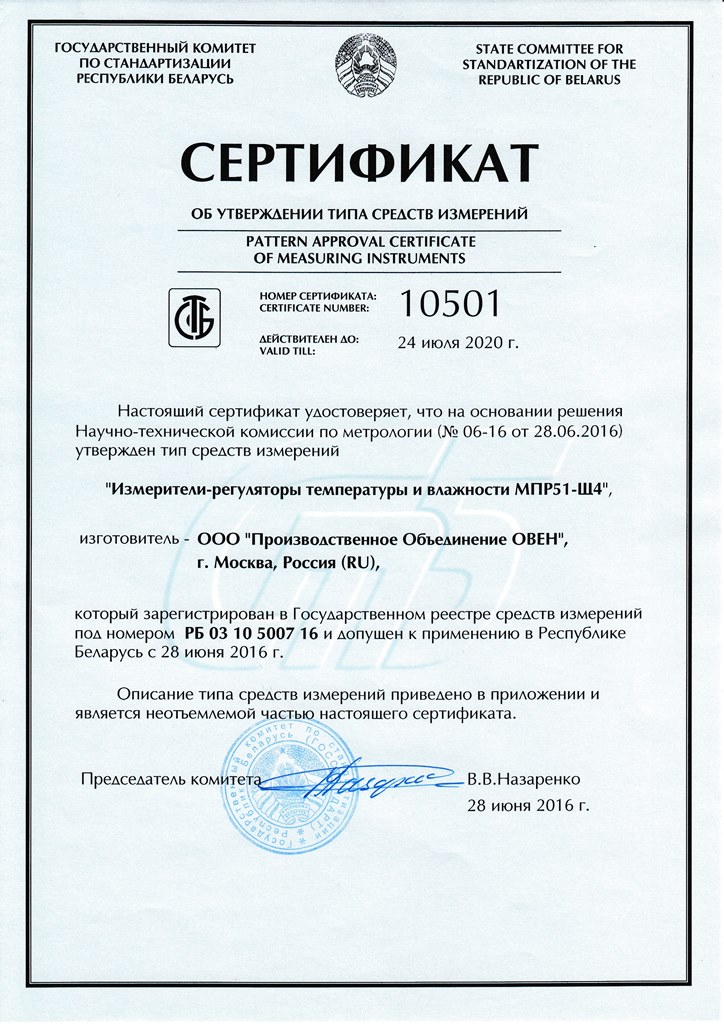

Сертификат средств измерений МПР51-Щ4
Протокол обмена МПР51
Кабель для МПР51
Руководство по эксплуатации МПР51-Щ4
