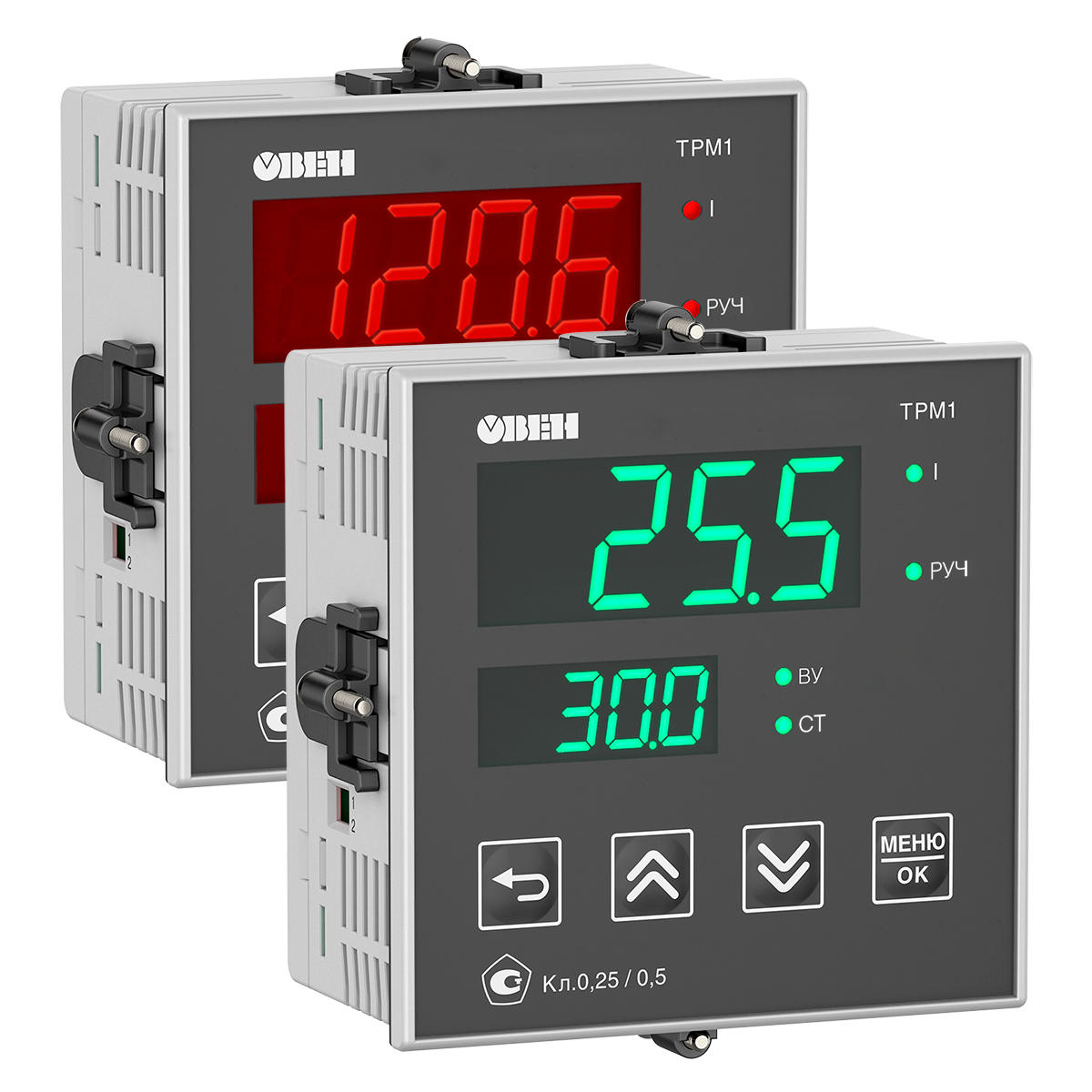

ТРМ1 обновленный одноканальный измеритель-регулятор с RS-485
Основные функции измерителя-регулятора ОВЕН ТРМ1
ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах.
Возможности прибора:
- Измерение и регулирование физических величин по одному каналу.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Ручной режим управления исполнительными механизмами.
- Интеграция в систему диспетчеризации.
Типы корпусов
- Н - настенный, 105х130х65, IP44

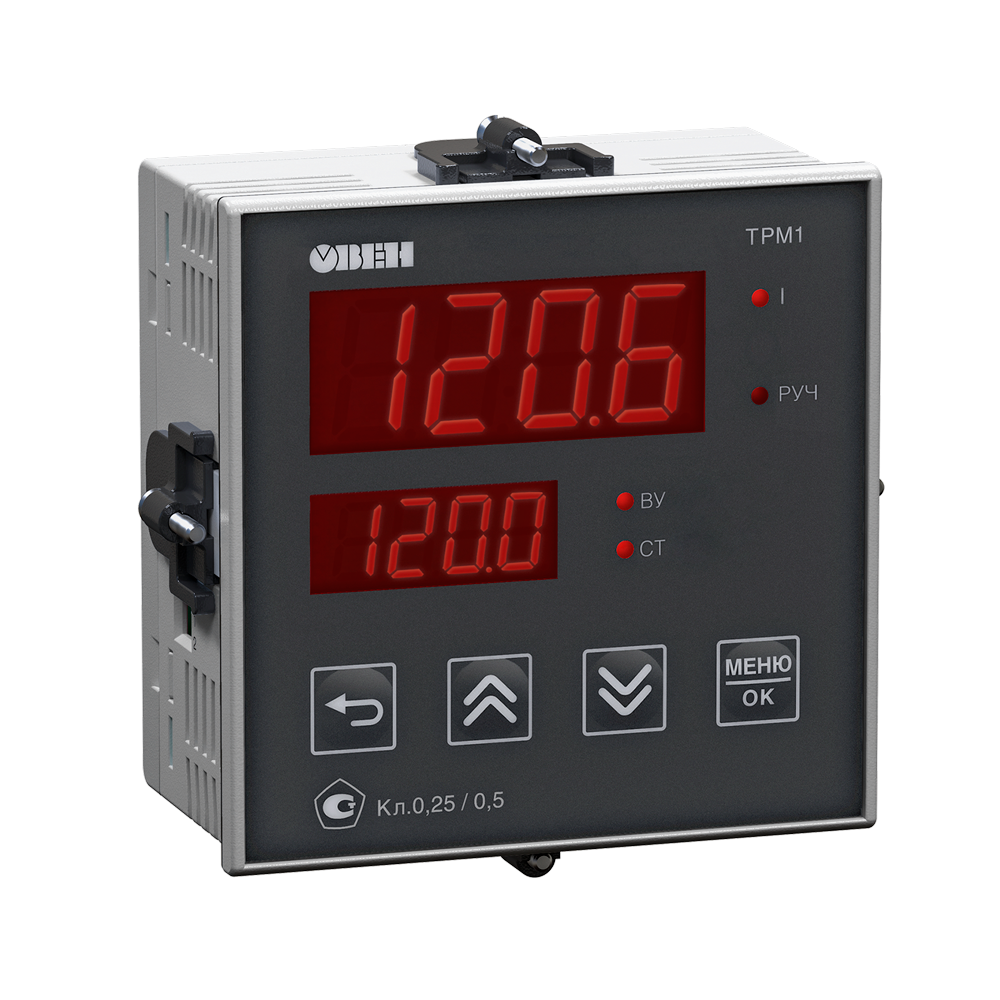

- Щ1 - щитовой, 96х96х53, IP54 (со стороны передней панели)

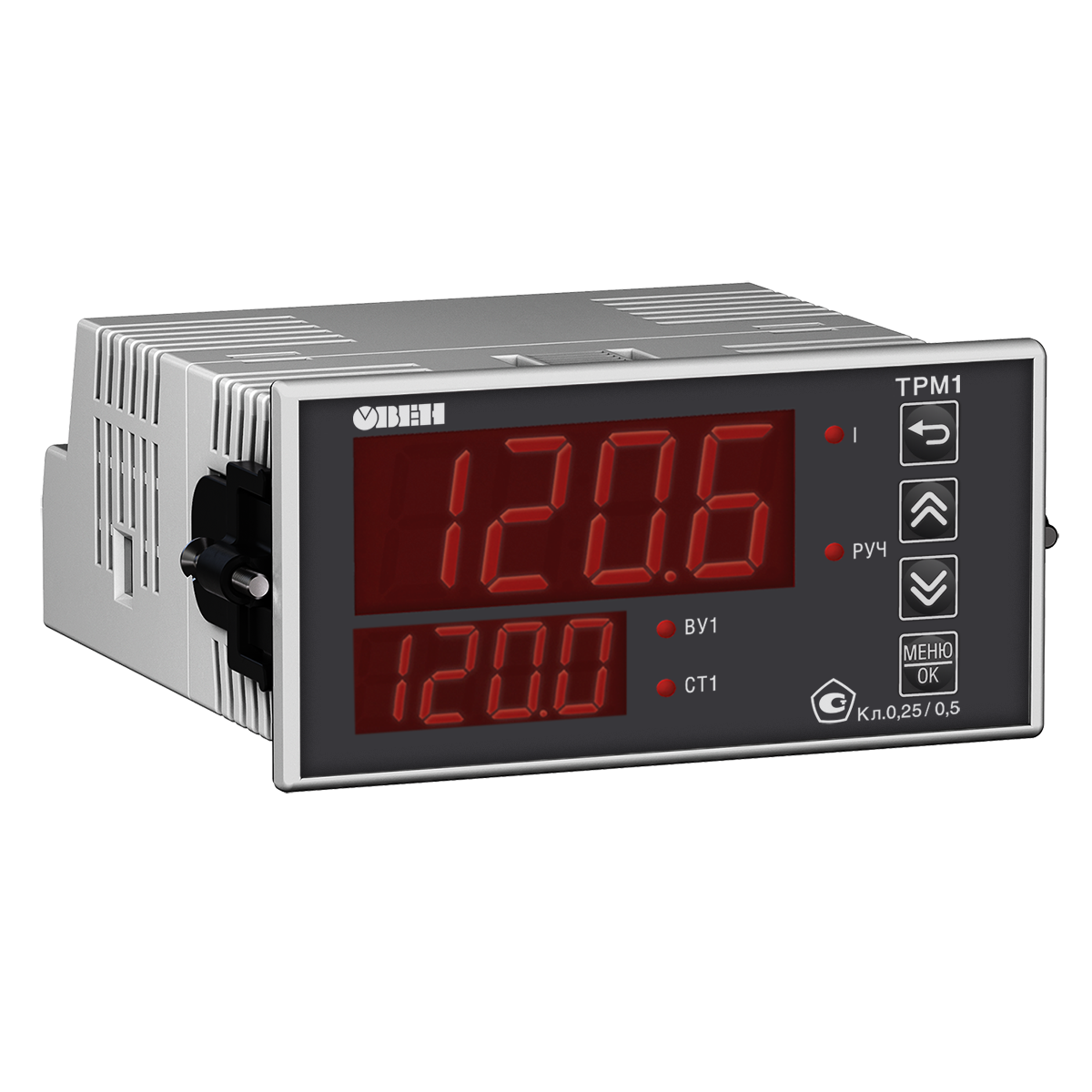

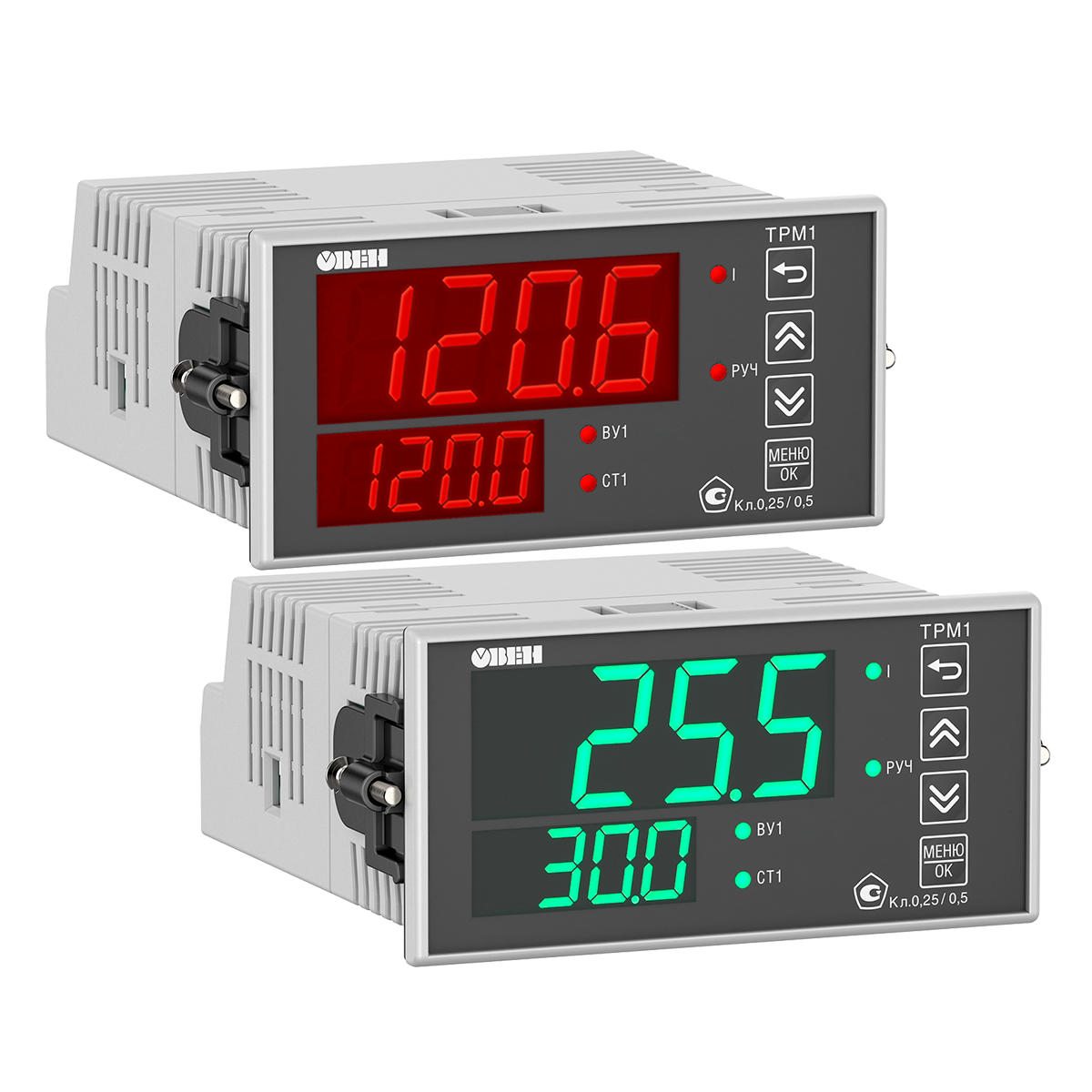

- Щ2 - щитовой, 96х48х100, IP54 (со стороны передней панели)

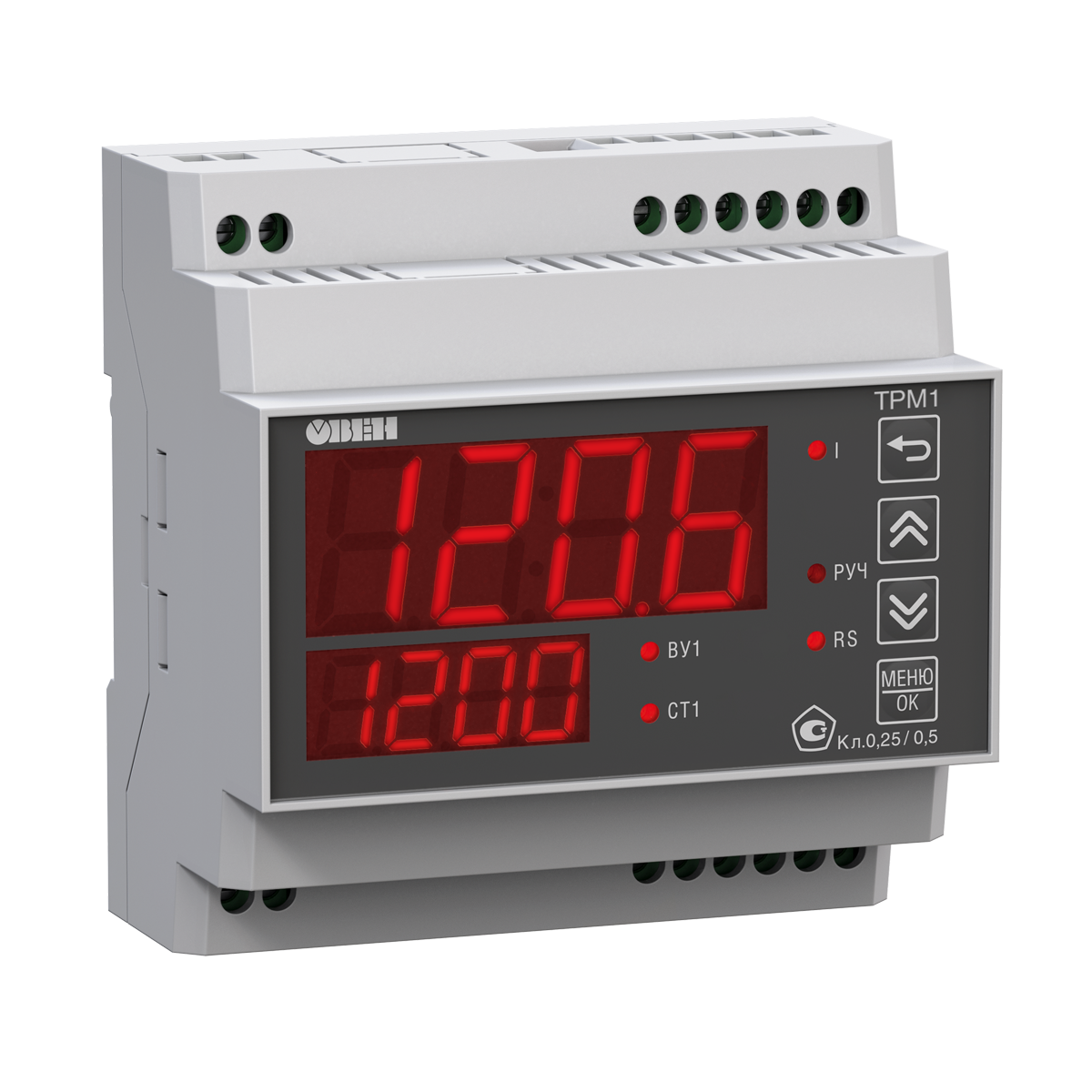

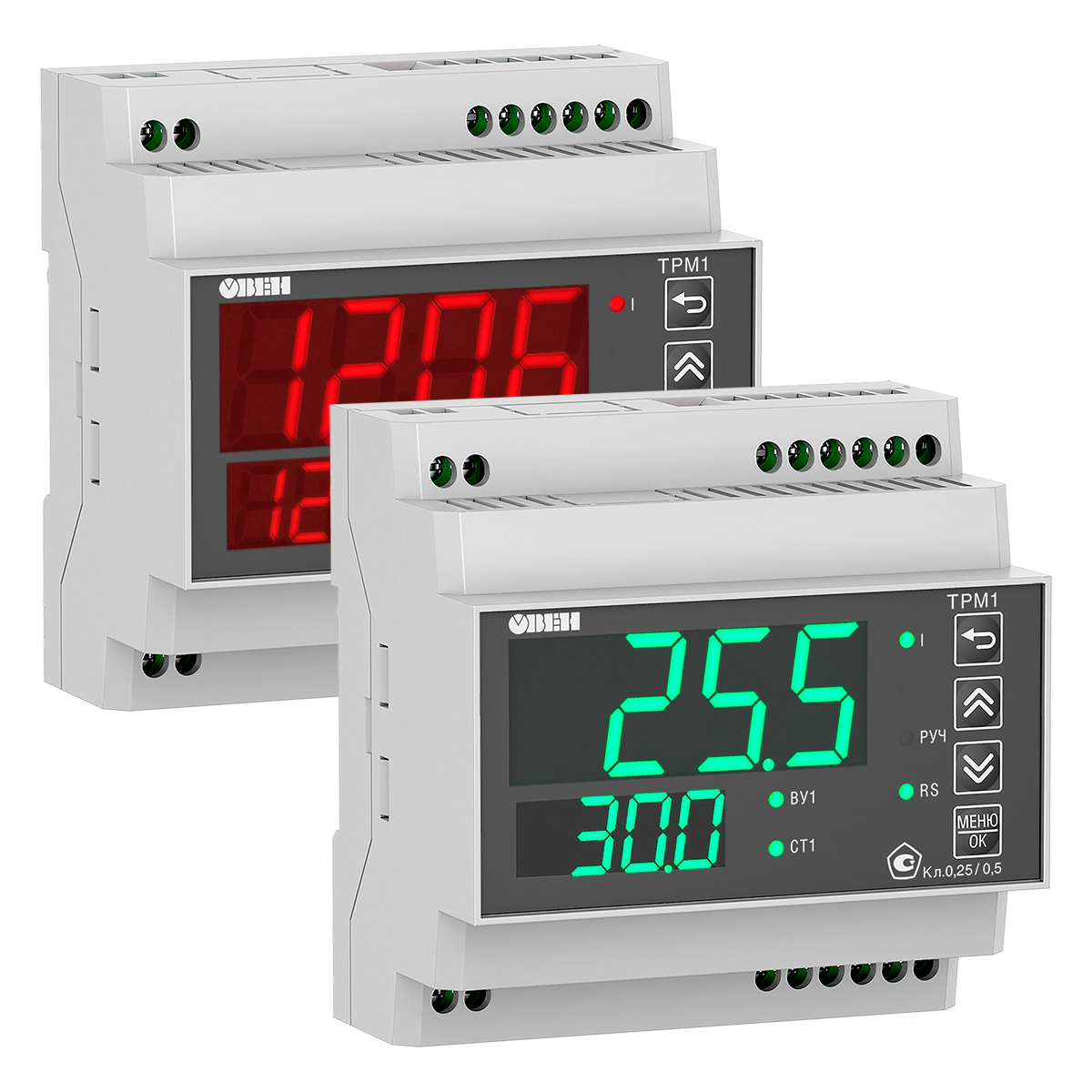

- Д - для крепления на DIN-рейку 72х90х58, IP20

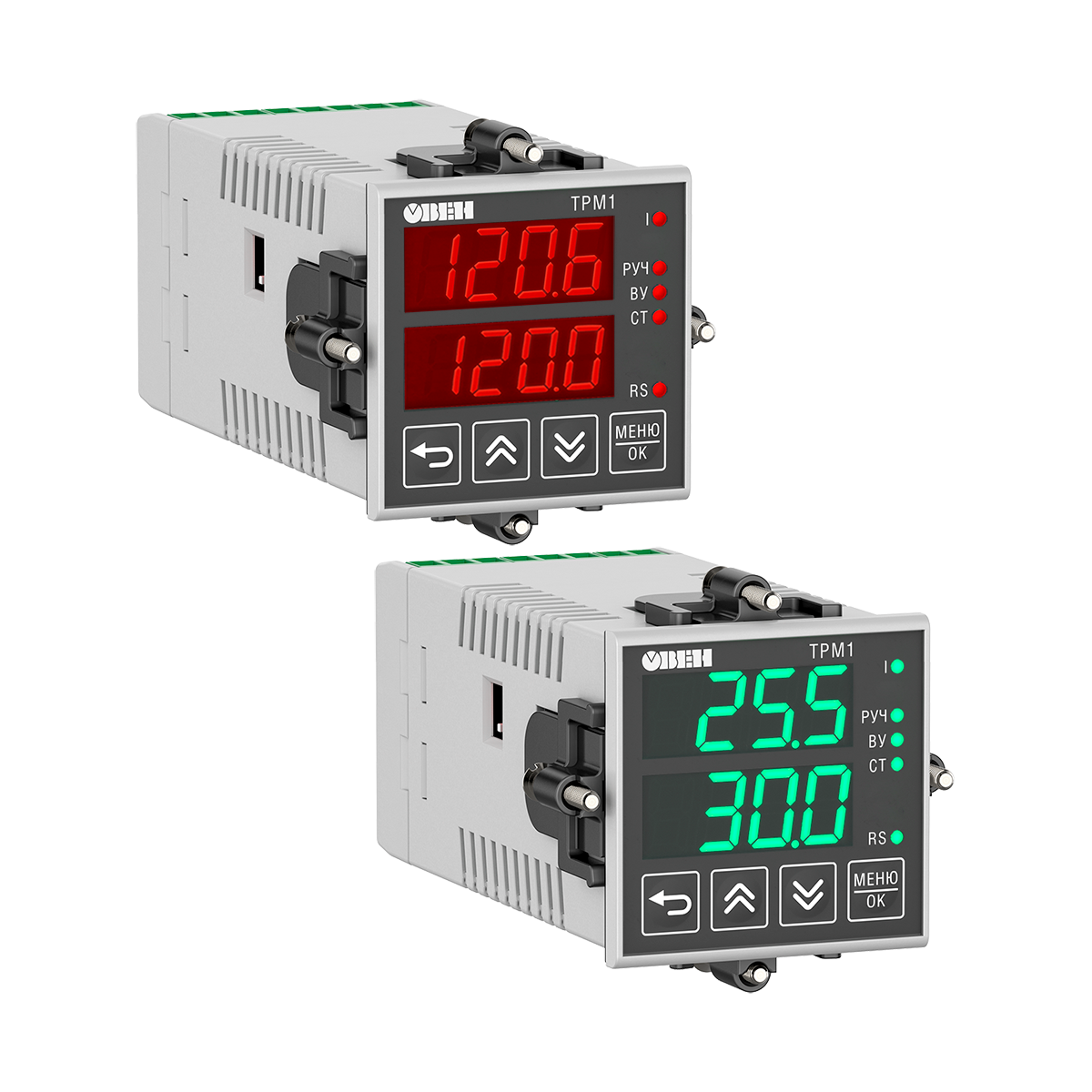

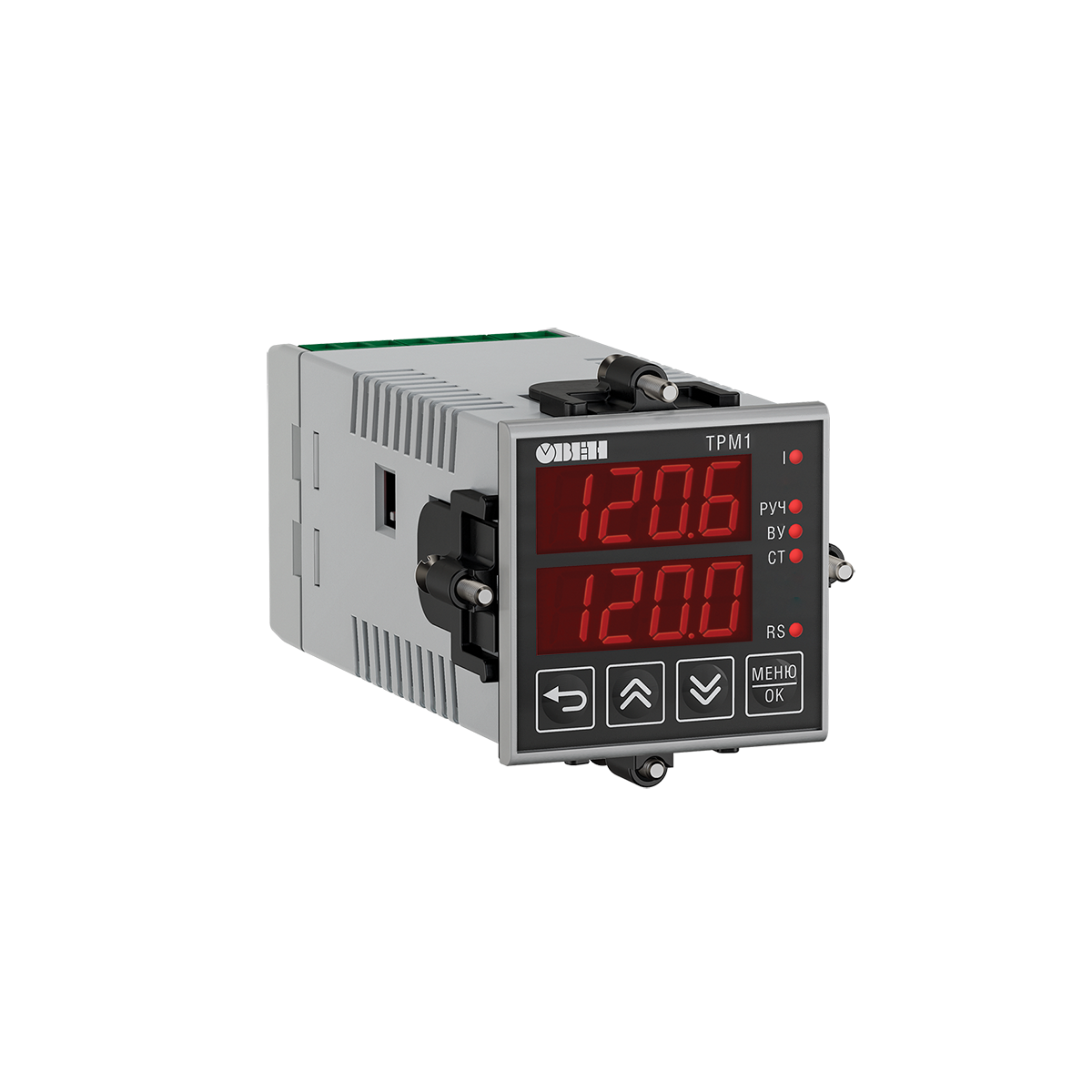

- Щ5 - щитовой 48х48х102, IP54 (со стороны передней панели)
Назначение терморегулятора ОВЕН ТРМ1
Измеритель-регулятор одноканальный ОВЕН ТРМ1 купить по выгодным ценам можно для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
|
Отличительный критерий |
ТРМ1.У |
ТРМ1.У2 |
|
Цифровой индикатор |
Один |
Два |
|
Кнопки управления |
Три |
Четыре |
|
Клеммная колодка |
Лепестковая |
Лифтовая |
|
Высота индикатора |
14 мм |
20 мм |
|
Монтаж в щит |
Одна плоскость, штыревой зацеп |
Одна или две плоскости, «трещетка» |
|
Шунт для входных сигналов тока |
Внешний |
Встроенный |
|
RS-485 |
Отсутствует |
По заказу |
|
Уплотнитель для обеспечения IP |
Съемный |
Встроенный |
|
Корпусное исполнение Щ5, 48×48 мм |
Нет |
Есть |
|
Ручной режим управления |
Нет |
Есть |
|
Контроль аварии LBA |
Нет |
Есть |
|
Исполнение на -40°С |
Заказная позиция |
Стандартная позиция |
|
Встроенный источник питания 24 В |
Есть |
Есть (только для исполнения без RS-485) |
|
Напряжение питания переменного тока |
~90…264 В (номинальное 230 В) |
|||
|
Частота напряжения питания |
50, 60 Гц |
|||
|
Потребляемая мощность |
не более 10 ВА |
|||
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
|||
|
Максимально допустимый ток источника питания |
50 мА |
|||
|
Универсальный вход |
||||
|
Количество универсальных входов |
1 |
|||
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|||
|
Время опроса входа: |
Не более 1 секунды |
|||
|
Предел основной приведенной погрешности измерения: |
||||
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
|||
|
- для остальных видов датчиков |
±0,25 % |
|||
|
Выходные устройства |
||||
|
Количество выходных устройств |
1 |
|||
|
Типы выходных устройств |
Р, К, С, Т, И, У |
|||
|
Корпус |
||||
|
Щитовой Щ1 |
96×96×53, IP54* |
|||
|
Щитовой Щ2 |
96×48×100, IP54* |
|||
|
Щитовой Щ5 |
48×48×103, IP54* |
|||
|
Настенный Н |
105×130×65, IP44 |
|||
|
DIN-реечный |
72×90×58, IP20 |
|||
|
* со стороны передней панели |
||||
|
Условия эксплуатации |
||||
|
Температура окружающего воздуха |
–40...+50 °С |
|||
|
Атмосферное давление |
84...106,7 кПа |
|||
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
|||
Характеристики измерительных датчиков
|
Термопреобразователи сопротивления |
||||
|
C 50 |
ТСМ (Cu50) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
50 C |
ТСМ (50М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P 50 |
ТСП (Pt50) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
50 P |
ТСП (50П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
C100 |
ТСМ (Cu100) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
100C |
ТСМ (100М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P100 |
ТСП (Pt100) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
100P |
ТСП (100П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
100n |
ТСН (100Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C500 |
ТСМ (Cu500) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
500C |
ТСМ (500М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P500 |
ТСП (Pt500) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
500P |
ТСП (500П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
500n |
ТСН (500Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C 1.0 |
ТСМ (Cu1000) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
1.0 C |
ТСМ (1000М) W100=1.428 |
–180…+200 °С |
0,1 °С |
|
|
P 1.0 |
ТСП (Pt1000) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
1.0 P |
ТСП (1000П) W100=1.391 |
–200…+850 °С |
0,1 °С |
|
|
1.0 n |
ТСН (1000Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C 53 |
ТСМ (53М) W100=1.426 (гр. 23) |
–50…+200 °С |
0,1 °С |
|
|
Термоэлектрические преобразователи |
||||
|
tC. L |
термопара ТХК (L) |
–200…+800 °С |
0,1 °С |
|
|
tC. J |
термопара ТЖК (J) |
0…+900 °С |
0,1 °С |
|
|
tC. n |
термопара ТНН (N) |
–200…+1300 °С |
0,2 °С |
|
|
tC.HA |
термопара ТХА (K) |
–200…+1300 °С |
0,2 °С |
|
|
tC. S |
термопара ТПП (S) |
0…+1600 °C |
0,2 °С |
|
|
tC. r |
термопара ТПП (R) |
0…+1600 °C |
0,2 °С |
|
|
tC. b |
термопара ТПР (В) |
+600…+1800 °C |
0,2 °С |
|
|
tC.A1 |
термопара ТВР (А-1) |
+1000…+2500 °С |
0,4 °С |
|
|
tC.A2 |
термопара ТВР (А-2) |
+1000…+1800 °C |
0,2 °С |
|
|
tC.A3 |
термопара ТВР (А-3) |
+1000…+1800 °C |
0,2 °С |
|
|
tC. t |
термопара ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
|
tC.dL |
Typ.L (DIN 43710)* |
0…+900 °С |
0,1 °С |
|
|
tC. E |
ТХКн (Е) |
–200…+900 °С |
0,1 °С |
|
|
Пирометры |
||||
|
Plr.1 |
Пирометр РК-15 |
+400…+1500 °С |
0,1 °С |
|
|
Plr.2 |
Пирометр РК-20 |
+600…+2000 °С |
0,1 °С |
|
|
Plr.3 |
Пирометр РС-20 |
+900…+2000 °С |
0,1 °С |
|
|
Plr.4 |
Пирометр РС-25 |
+1200…+2500 °С |
0,1 °С |
|
|
Унифицированные сигналы |
||||
|
i 0.5 |
ток 0…5 мА |
0…100 % |
0,01 мА |
|
|
i 0.20 |
ток 0…20 мA |
0…100 % |
0,01 мА |
|
|
i 4.20 |
ток 4…20 мА |
0…100 % |
0,01 мА |
|
|
U -5.5 |
напряжение –50…+50 мВ |
0…100 % |
0,01 мВ |
|
|
U 0.1 |
напряжение 0…1 В |
0…100 % |
0,1 мВ |
|
Питание
| Напряжение питания переменного тока | 90...245 В |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 7 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2.4 В |
| Максимально допустимый ток источника питания | 50 мА |
Условия эксплуатации
| Температура окружающего воздуха | -20...+50 оС |
| Температура окружающего воздуха (для ТРМ1 с расширенным диапазоном температур) |
-40...+50 оС |
| Атмосферное давление | 84...106.7 кПа |
| Относительная влажность воздуха (при +35 оС и ниже без конденсации влаги) |
30..80 % |

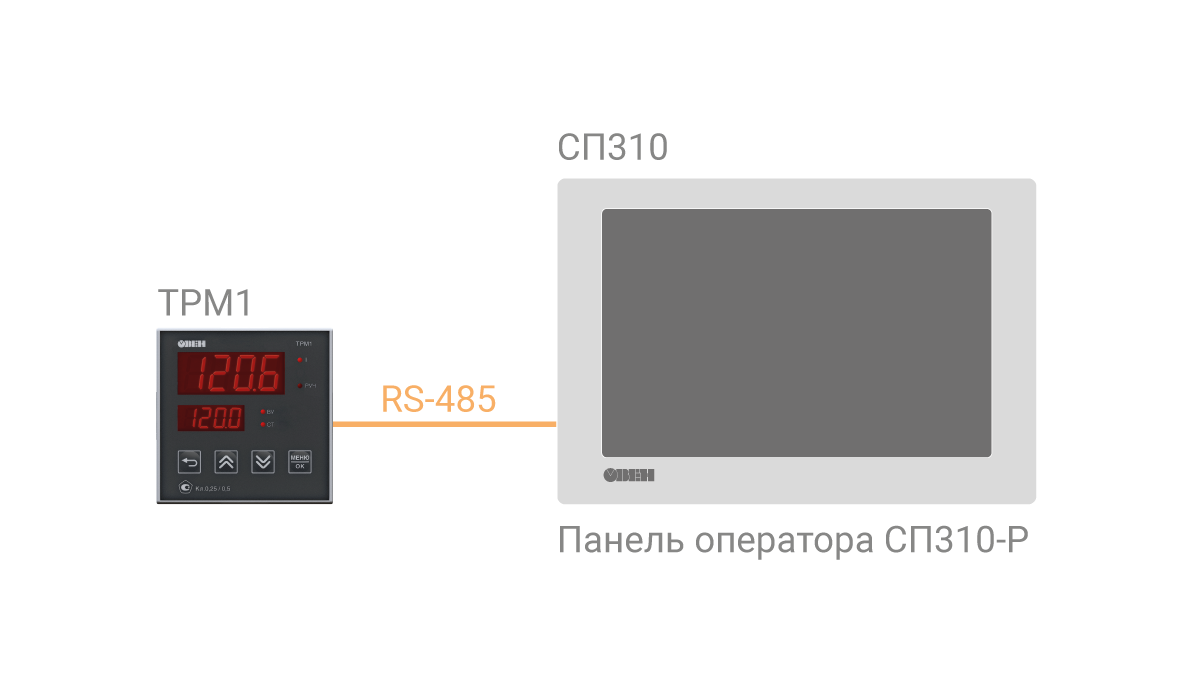

Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора ТРМ1 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с техническим процессом.

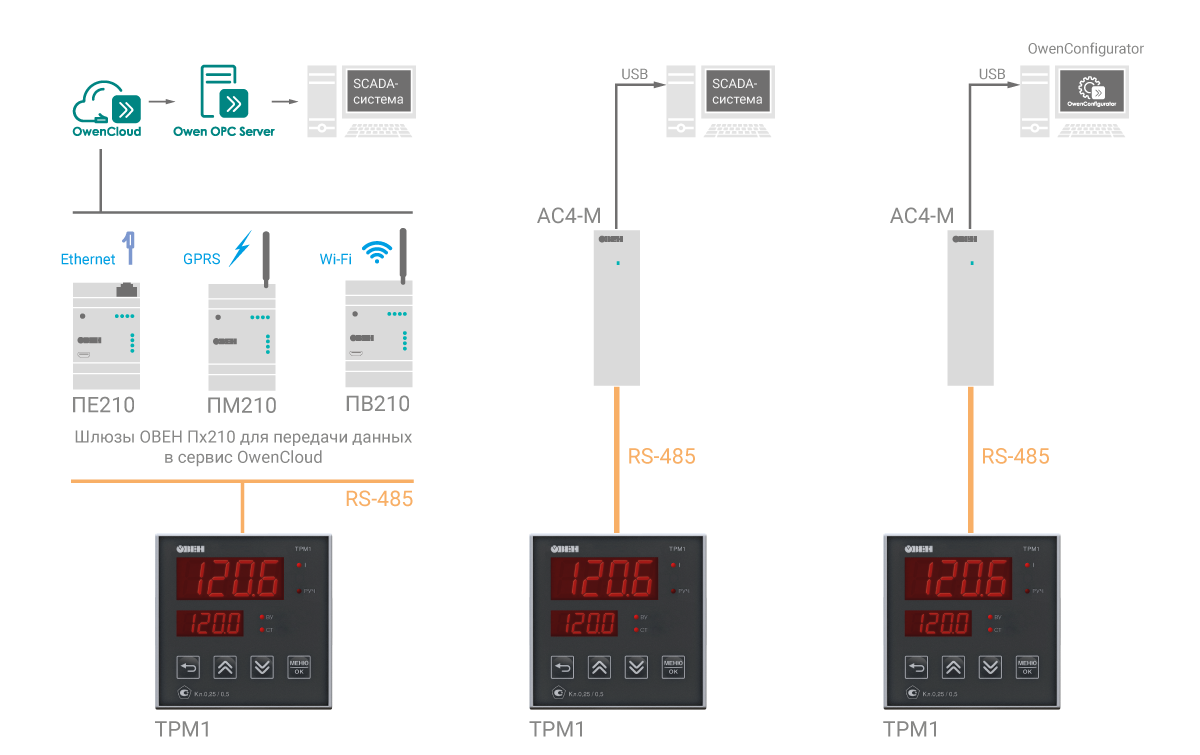

Наличие интерфейса RS-485 позволяет включать ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

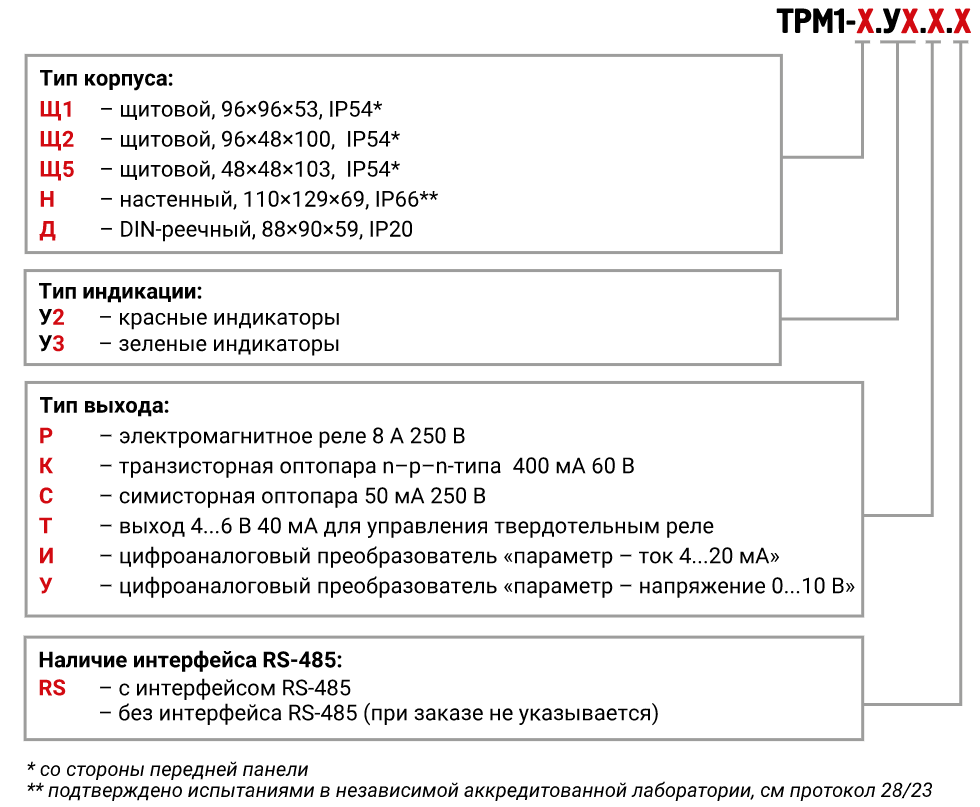

Обозначение при заказе обновленной модели ТРМ1-Х.УХ
