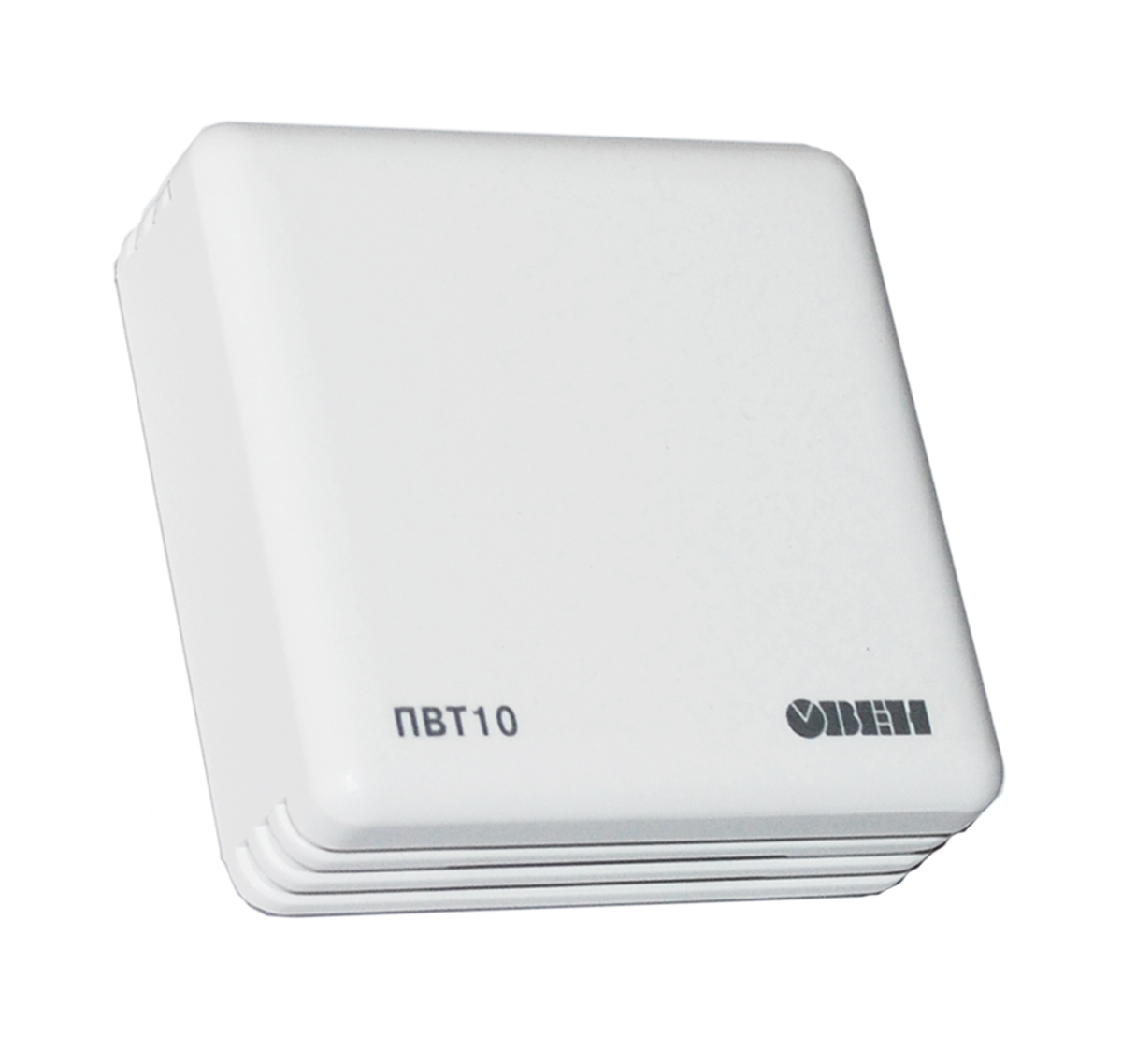

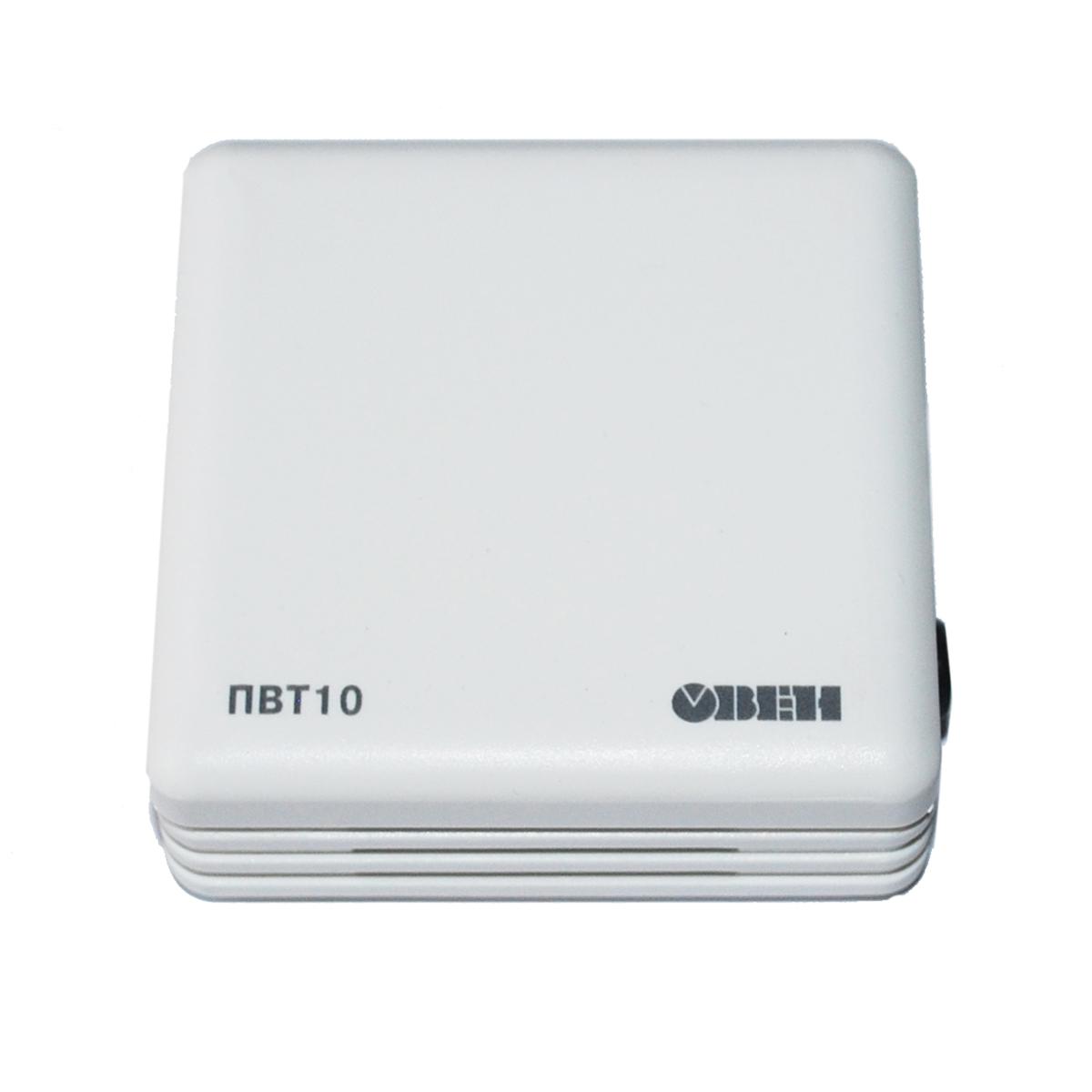

Датчик (преобразователь) влажности и температуры воздуха ОВЕН ПВТ10

Производитель: Овен

Описание

Технические характеристики

Схемы подключения

Датчик влажности и температуры ОВЕН ПВТ10 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала 4…20 мА и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).

Функциональные особенности:

  • Цифровой датчик влажности и температуры.
  • Диапазон измерений относительной влажности: 0…95 %RH, абсолютная погрешность 3,0 (4,0) %RH.
  • Диапазон измерений температуры: -20…+70 °С, абсолютная погрешность 0,5 °С.
  • Комбинированный выходной сигнал: два канала 4…20 мА, RS-485 (Modbus RTU).
  • Эргономичный корпус, удобство монтажа (на потолок или на стену) и эксплуатации.
  • Высокая повторяемость: ±0,1 %RH, ±0,1 °С.
  • Высокая стабильность: 0,25 %RH в год, 0,02 С в год.

Преобразователи ПВТ10 применяются для измерения параметров воздушной среды библиотек, музеев, фармацевтических и иных лабораторий, овощехранилищ, а также медицинских, офисных, складских и производственных помещений.

Характеристика Значение
Диапазоны измерений относительно влажности RH 0...95 % RH
Диапазоны измерений температуры окружающего воздуха -20...+70 оС
Абсолютная погрешность измерения влажности ±3.0 % в диапазоне RH = 20...80 % (±4.0 % вне 20...80 %)
Абсолютная погрешность измерения температуры ±0.5 оС
Повторяемость ±0.1 % RH / ± 0.1 оС
Стабильность, год ±0.25 % RH / 0.02 оC
Время готовности к работе после включения по каналу
влажности/температуры
10/15 сек.
Степень пылевлагозащиты IP20
Поддерживаемые интерфейсы и протоколы Modbus RTU RS-485
Гарантийный срок 12 месяцев

Условия эксплуатации

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • атмосферное давление от 84 до 106,7 кПа;
  • предельные значения температуры среды – см. рис 1;
  • предельные значения относительной влажности среды – см. рис 1

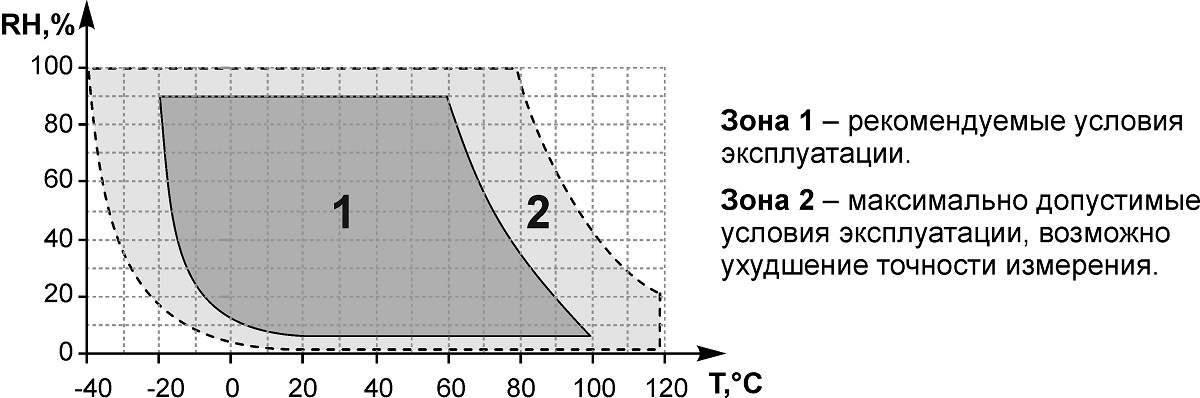

pvt10 ucloviya iekcpluatacii

Рис. 1 Рекомендуемые и максимально допустимые условия эксплуатации

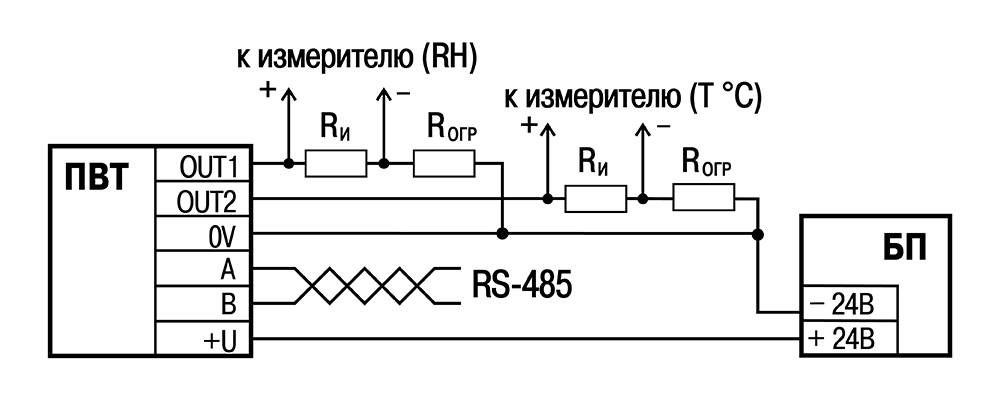

cxema podklyucheniya datchika vlazhnocti i temperaturi pvt10 i pvt100

Схема подключения преобразователя влажности и температуры ПВТ10

Габаритные и установочные размеры

Датчик влажности и температуры ОВЕН ПВТ10 следует устанавливать вентиляционными прорезями снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсорам воздух для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.

gabaritnie i uctanovochnie razmeri

Габаритные размеры датчика влажности помещения

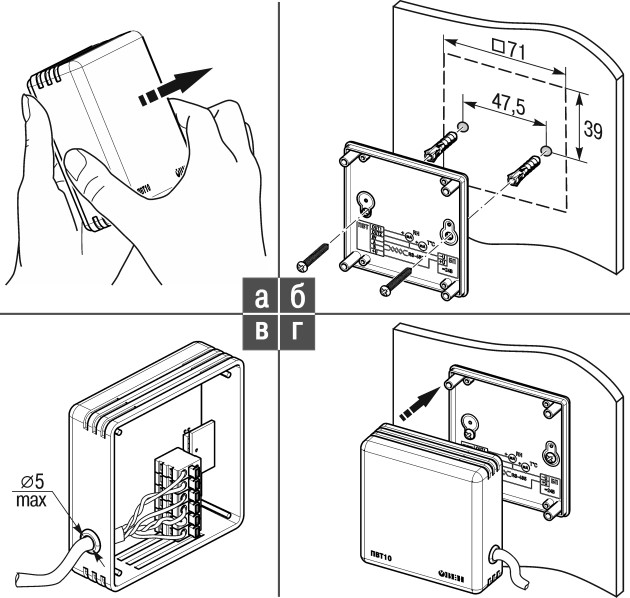

nactennii montazh datchika vlazhnocti pvt10

Настенный монтаж датчика влажности ПВТ10
