Температурные датчики-реле ТДМ-103
Датчики-реле температуры ТДМ-103 (далее - приборы), предназначены для использования в холодильных установках, а также в других системах контроля и регулирования температуры газообразных и жидких сред.
Контролируемая среда - воздух, хладоны, масла, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, оловянно-свинцовому, серебрянным припоям, сталям.
Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ3, В2.5 по ГОСТ 15150-69.
1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов.
| Условное обозначение прибора |
Нормированный диапазон уставок*, оС |
Основная абсолютная погрешность, оС, не более |
Разброс срабатывания, оС, не более |
Зона возврата, оС, не более |
|
| нерегулируемая | |||||
| не менее |
не более |
||||
| ТДМ-103-01 | от -50 до +50 | ± 1.5 | 0.6 | 3 | 6 |
| ТДМ-103-02 | от -30 до +70 | ||||
| ТДМ-103-03 | от 0 до +100 | ||||
| ТДМ-103-04 | от +70 до +170 | ||||
| * "Нормированный диапазон уставок" - значения уставок, на которых выполняются требования технических услоавий на прибор для каждого исполнения |
|||||
2. Предельно допускаемое значение температуры контролируемой среды для приборов.
| Условное обозначение |
Предельно допускаемое значение температуры контролируемой среды*, оС |
| ТДМ-103-01 | плюс 80 |
| ТДМ-103-02 | плюс 100 |
| ТДМ-103-03 | плюс 130 |
| ТДМ-103-04 | плюс 200 |
| * Продолжительность воздействия не более 5 мин | |
3. Приборы рассчитаны на работу при нагрузках на контакты, указанных в таблице ниже.
| Род тока | Напряжение, В |
Коммутируемая мощность, Вт |
Ток, А | Cos j, не менее |
Частота, Гц |
|
| мин. | макс. | |||||
| Постоянный | от 12 до 24 | 60 | 0.1 | - | - | - |
| Переменный | 127; 220 | - | 0.1 | 6 | 0.6 | 50 или 60 |
4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 50 оС и рабочей повышенной плюс 70 оС температур окружающего воздуха.
5. По защищенности от попадания внутрь пыл и проникновения воды приборы имеют исполнение IP65 по ГОСТ 14254-96.
6. Масса прибора не более 0.45 кг.

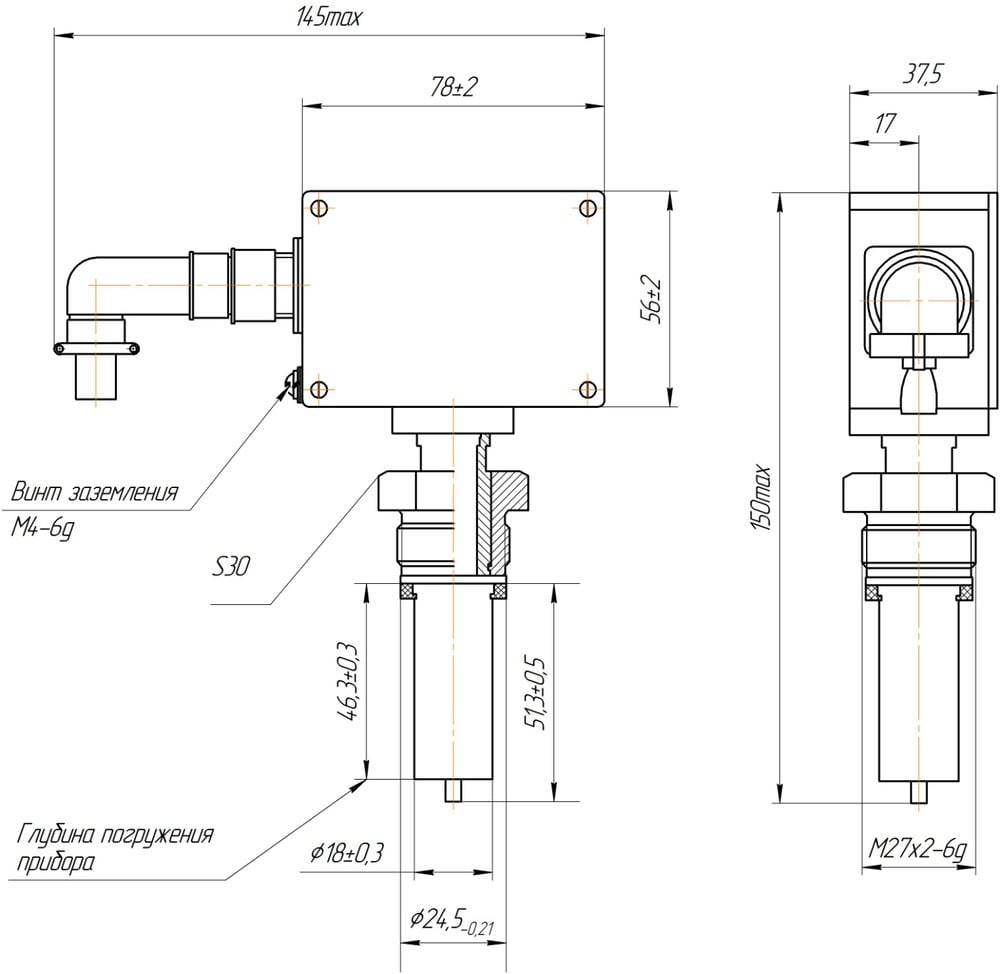

Габаритные и установочные размеры датчиков-реле температуры ТДМ-103

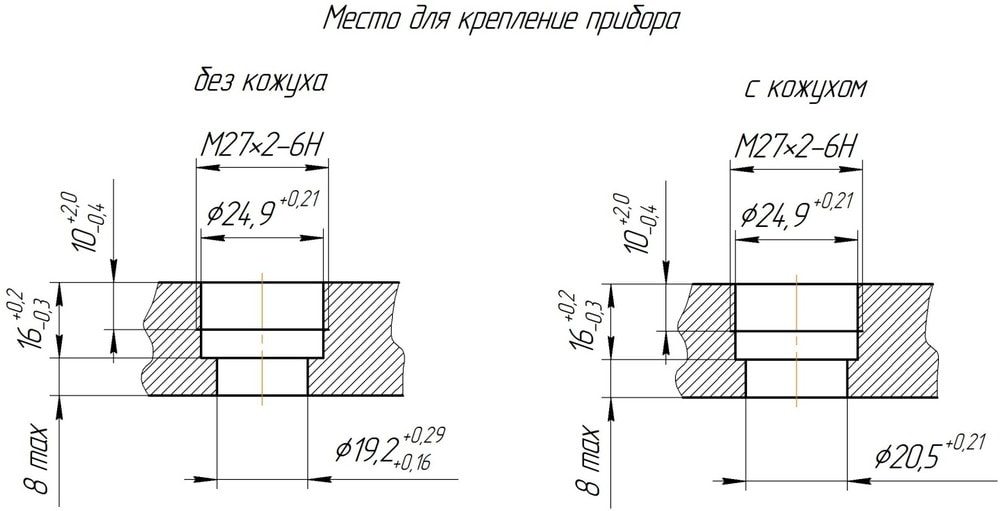

Место для крепления датчиков-реле температуры ТДМ-103
Руководство по эксплуатации
