Температурные датчики-реле ТДМ-102

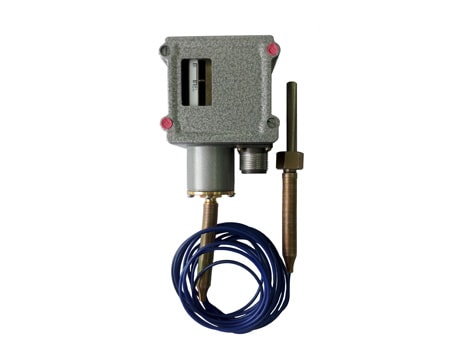

Датчики-реле температуры ТДМ-102 (далее - приборы), предназначены для использования в холодильных установках, а также в других системах контроля и регулирования температуры газообразных и жидких сред.
Контролируемая среда - воздух, хладоны, масла, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, меди и медным сплавам, оловянно-свинцовому, серебрянным припоям, сталям.
Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ2, В2.5 по ГОСТ 15150-69.
1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата соответствуетт таблице ниже.
| Условное обозначение прибора |
Нормированный диапазон уставок*, оС |
Основная абсолютная погрешность, оС, не более |
Разброс срабатывания, оС, не более |
Зона возврата, оС, не более |
| нерегулируемая | ||||
| не более | ||||
| ТДМ-102-01-1 | от 10 до 60 | ± 3 | 0.3 | 6 |
| ТДМ-102-02-1 | от 50 до 130 | ± 3 | 0.3 | 6 |
| * "Нормированный диапазон уставок" - значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения. |
||||
2. Предельно допускаемое значение температуры контролируемой среды для приборов.
| Условное обозначение |
Предельно допускаемое значение температуры контролируемой среды*, оС |
| ТДМ-102-01 | плюс 85 |
| ТДМ-102-02 | плюс 145 |
| * Продолжительность воздействия не более 5 мин | |
3. Приборы рассчитаны на работу при нагрузках на контакты, указанных в таблице ниже.
| Род тока | Напаряжение, В |
Коммутируемая мощность, Вт |
Ток, А | Cos j, не менее |
Частота, Гц |
|
| мин. | макс. | |||||
| Постоянный | от 12 до 24 | 60 | 0.1 | - | - | - |
| Переменный | 127; 220 | - | 0.1 | 6 | 0.6 | 50 или 60 |
4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 60 оС и рабочей повышенной плюс 80 оС температур окружающего воздуха.
5. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.
6. Масса прибора не более 1.2 кг.

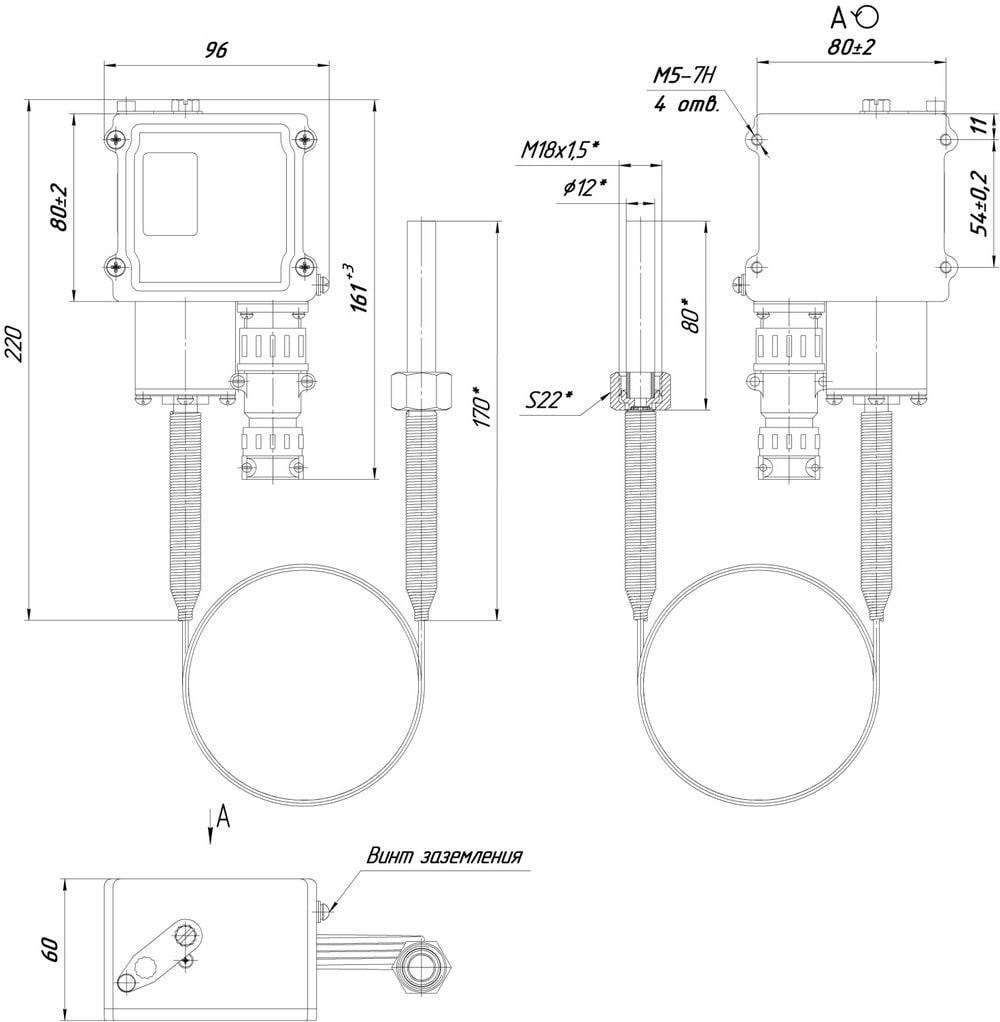

Габаритные и усиановочные размеры датчиков-реле температуры ТДМ-102

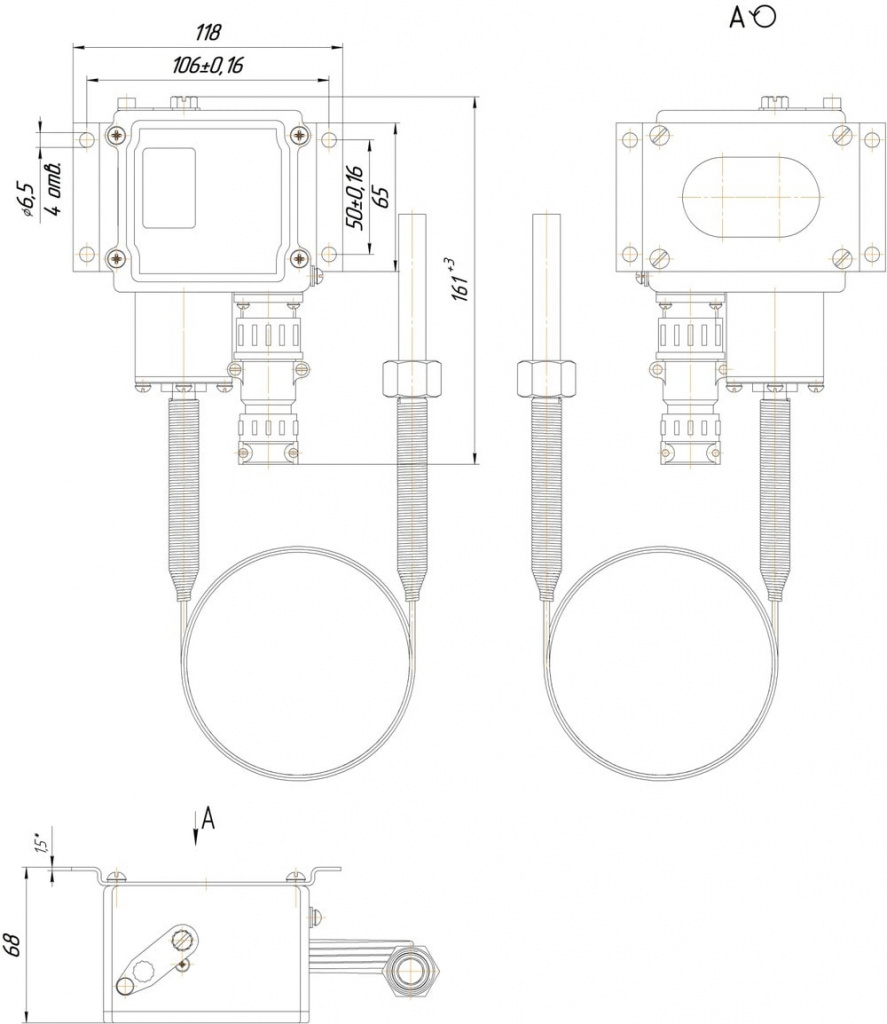

Габаритные и усиановочные размеры датчиков-реле температуры ТДМ-102 с комплектом К1
Руководство по эксплуатации РЭ ТДМ-102 ДМ-000-00-00-02 РЭ
