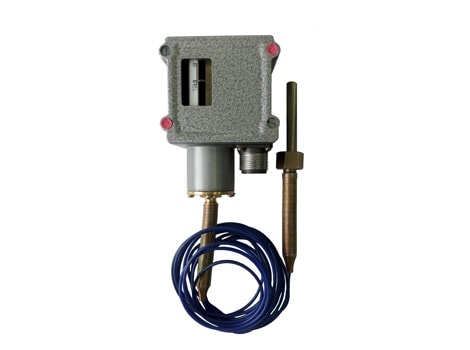

Датчики-реле температуры ТАМ-102С
Описание
Технические характеристики
Габаритные и установочные размеры
Датчики-реле температуры ТАМ-102С (далее - приборы), предназначены для использования в холодильных установках, а также в других системах контроля и регулирования температуры газообразных и жидких сред.
Контролируемая среда - воздух, хладоны, масла, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, меди и медным сплавам, оловянно-свинцовому, серебрянным припоям, сталям.
Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ3, В2.5 по ГОСТ 15150-69.
1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов соответствует указанному в данной таблице.
| Условное обозначение прибора |
Нормированный диапазон уставок*, оС |
Основная абсолютная погрешность, оС, не более |
Разброс срабатывания, оС, не более |
Зона возврата, оС, не более |
| нерегулируемая | ||||
| не более | ||||
| ТАМ-102С-2-1 | от 5 до 35 | ± 1.5 | 1 | 6 |
| ТАМ-102С-2-2 | от 30 до 60 | 8 | ||
| ТАМ-102С-2-3 | от 55 до 100 | ± 3.0 | 10 | |
| ТАМ-102С-1-4 | от 10 до 60 | 8 | ||
| ТАМ-102С-2-4 | ||||
| ТАМ-102С-1-5 | от 50 до 130 | 10 | ||
| ТАМ-102С-2-5 | ||||
| ТАМ-102С-2-6 | ||||
| ТАМ-102С-2-7 | от -20 до 10 | ± 2.0 | 8 | |
| ТАМ-102С-2-8 | от -35 до -5 | |||
| * "Нормированный диапазон уставок" - значения уставок, на которых выполняются тебования технических условий на прибор для каждого исполнения. |
||||
2. Максимально допускаемое значение температуры контролируемой среды для приборов.
| Условное обозначение |
Максимально допускаемое значение температуры контролируемой среды*, оС |
| ТАМ-102С-2-1 | плюс 70 |
| ТАМ-102С-2-2 | плюс 85 |
| ТАМ-102С-2-3 | плюс 130 |
| ТАМ-102С-1-4 | плюс 85 |
| ТАМ-102С-2-4 | |
| ТАМ-102С-1-5 | плюс 145 |
| ТАМ-102С-2-5 | |
| ТАМ-102С-2-6 | |
| ТАМ-102С-2-7 | плюс 45 |
| ТАМ-102С-2-8 | плюс 40 |
| * Продолжительность воздействия не более 5 мин | |
3. Приборы рассчитаны на работу при нагрузках на контакты, указанные в таблице ниже.
| Род тока | Напряжение, В |
Коммутируемая мощность, Вт |
Ток, А | Cos j, не менее |
Частота, Гц |
|
| мин. | макс. | |||||
| Постоянный | от 12 до 24 | 60 | 0.1 | - | - | - |
| Переменный | 127; 220 | - | 0.1 | 6 | 0.6 | 50 или 60 |
4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 10 оС и рабочей повышенной плюс 55 оС температур окружающего воздуха.
5. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.
6. Масса прибора не более 1.3 кг.

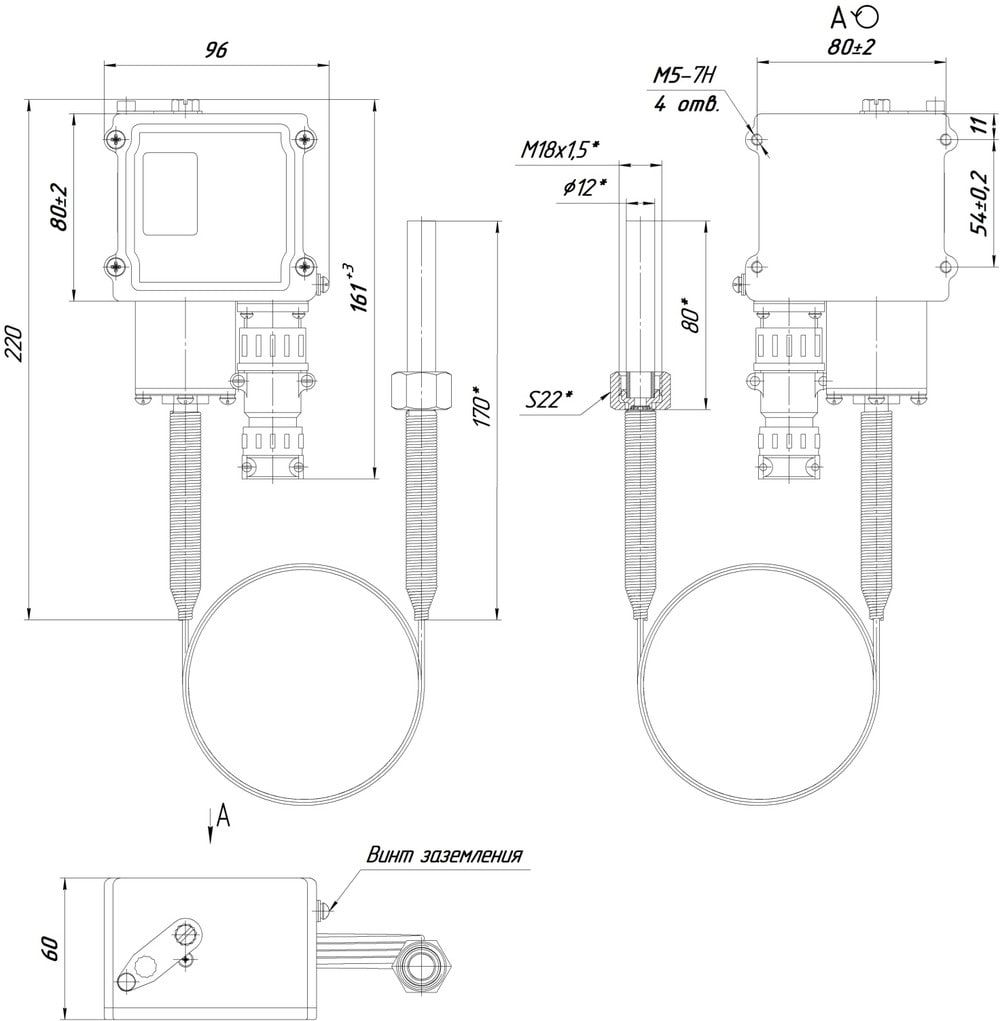

Габаритные и установочные размеры датчиков-реле температуры ТАМ-102С исполнения диапазона уставок "1", "2", "3", "7", "8"

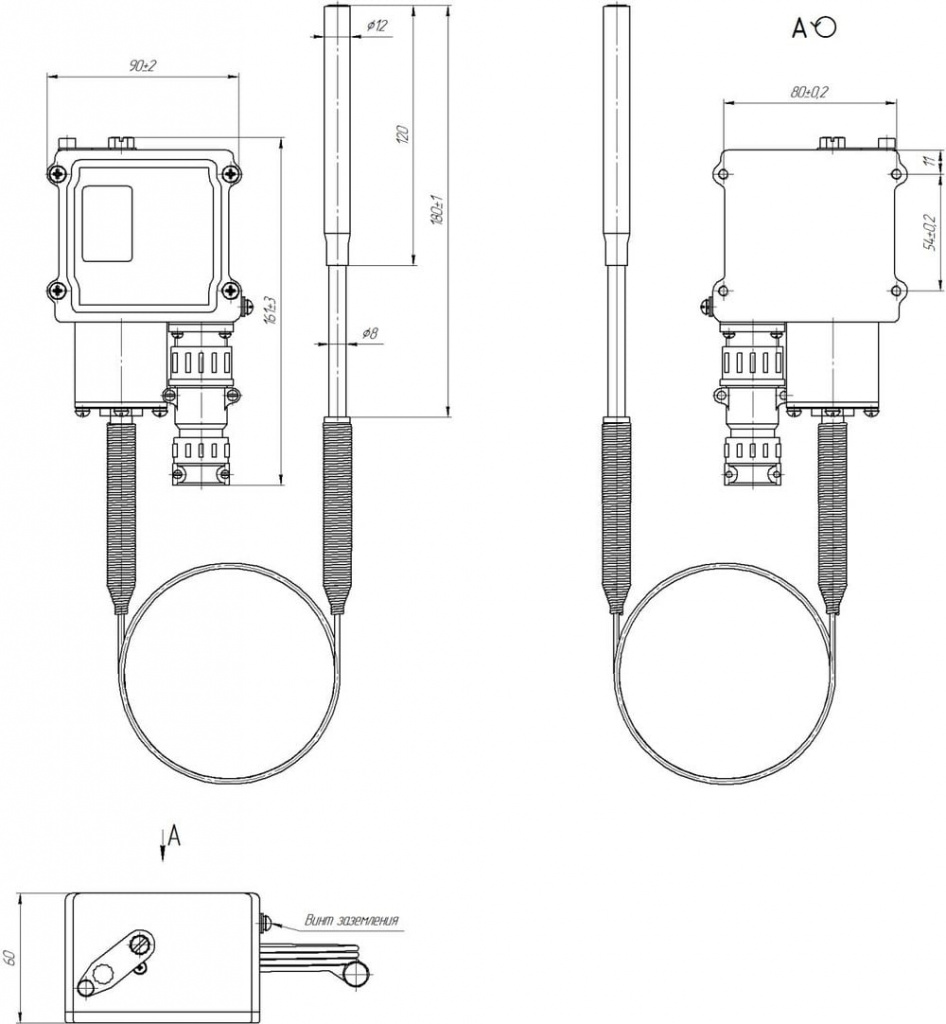

Габаритные и установочные размеры датчиков-реле температуры ТАМ-102С исполнения диапазона уставок "4", "5", "6"

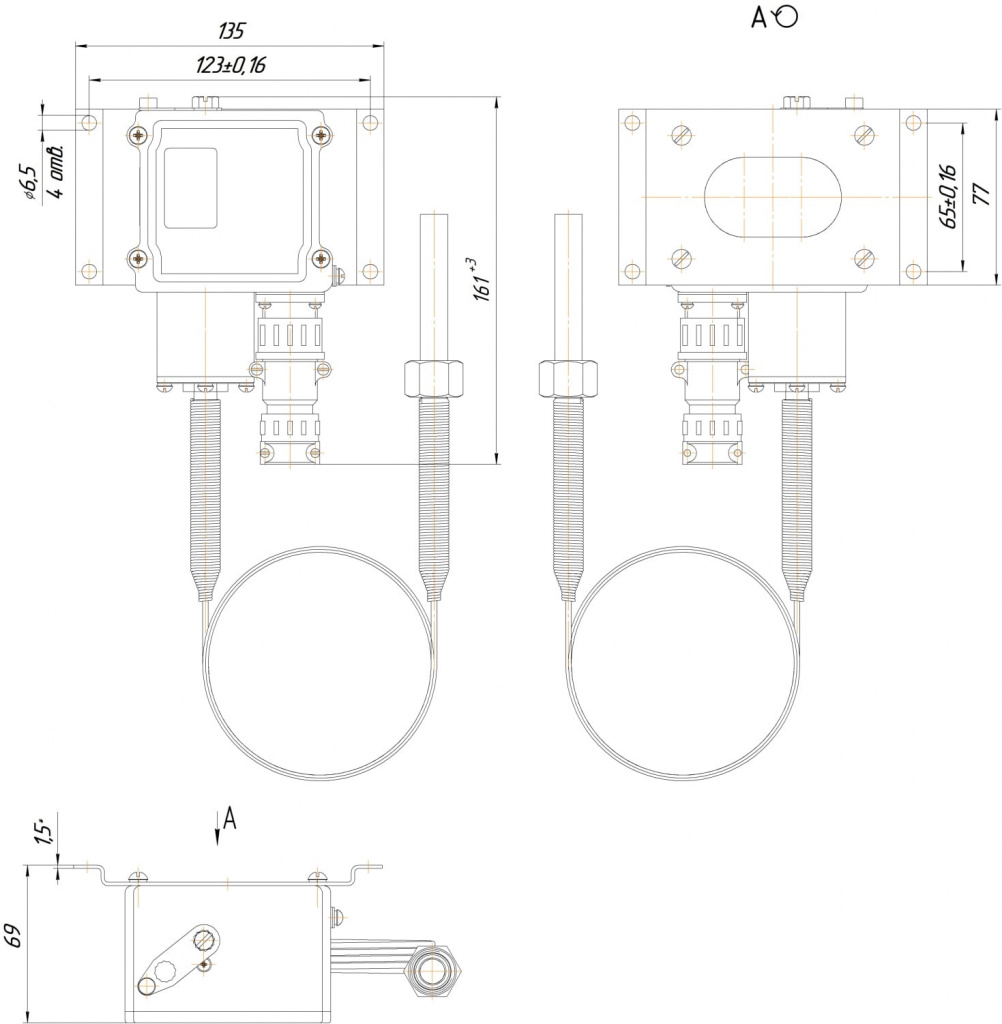

Габаритные и установочне размеры датчиков-реле температуры ТАМ-102С с комплектом К1

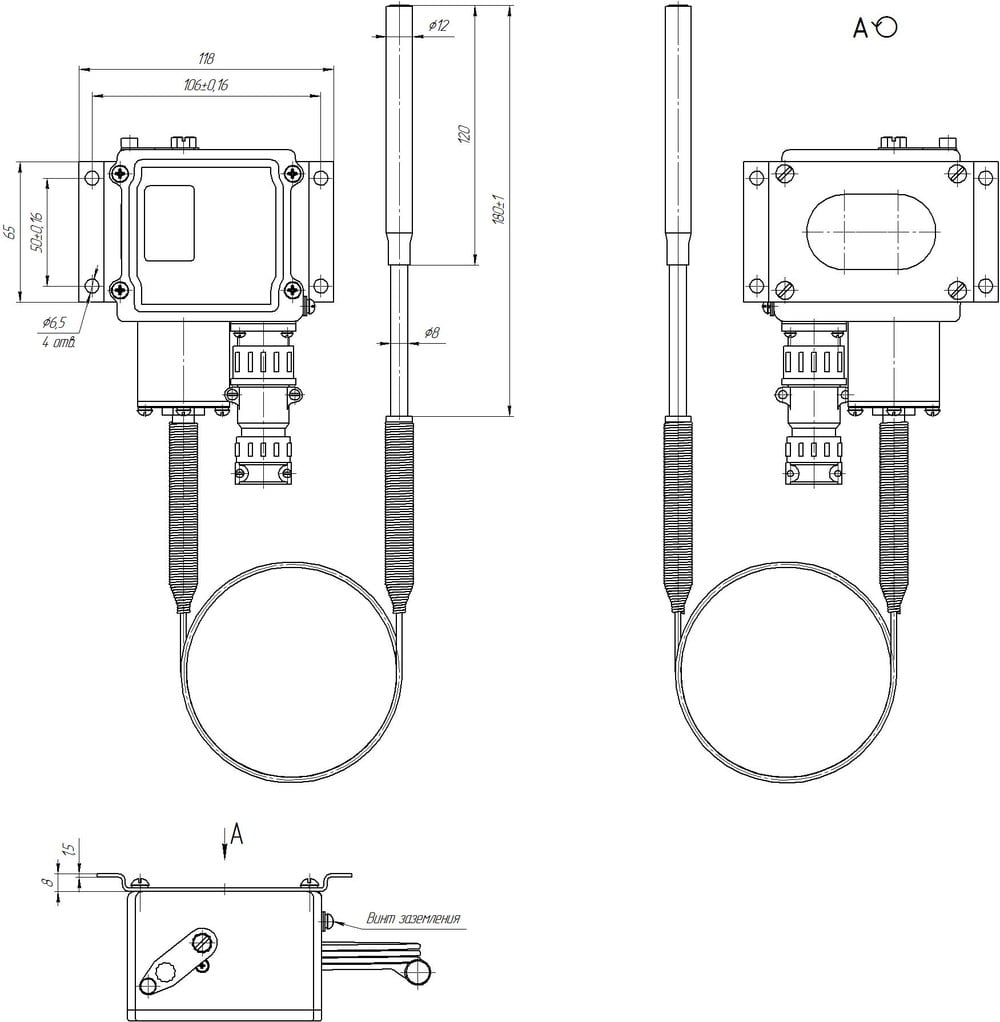

Габаритные и установочные размеры датчиков-реле темперауры ТАМ-102С с комплектом К2
Паспорт на Датчик-реле температуры ТАМ-102С
