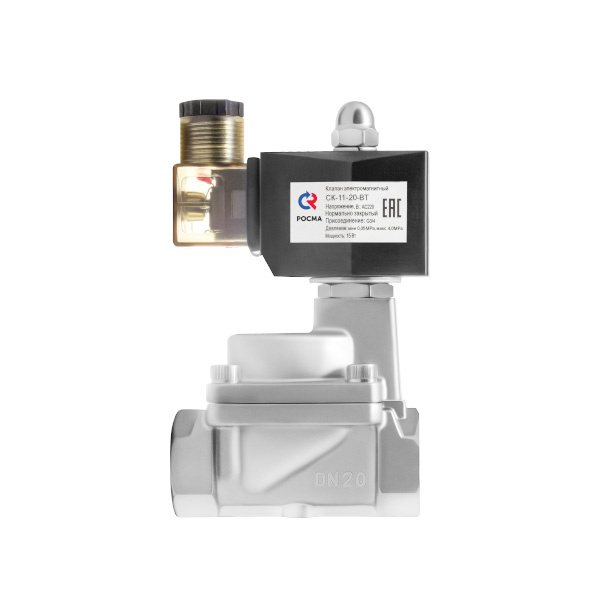

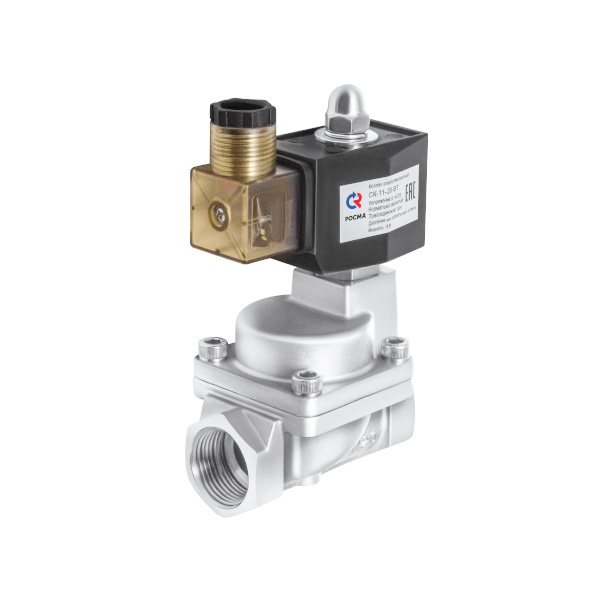

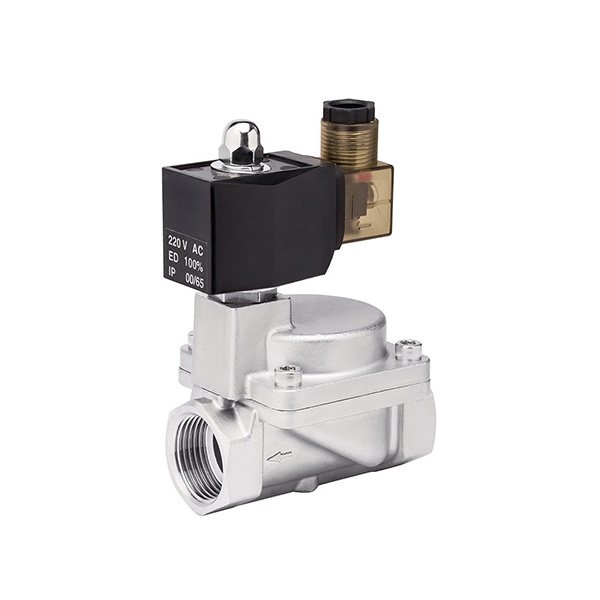

Тип СК-ВТ. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, газов и прочих агрессивных сред повышенной температуры.
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.
Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔР = 0,05МПа) на входе и на выходе клапана.
Принцип работы
Непрямого действия
Номинальный диаметр DN, мм
15 / 20 / 25 / 32 / 40 / 50
Исполнение
Нормально закрытый
Нормально открытый
Номинальное напряжение
~220 В, -24 В
Максимальное рабочее давление, МПа
Исполнение | DN, мм | 220 В | 24 В |
нормально-закрытые | 15, 20, | 4,0 | 2,5 |
40, 50 | 2,6 | 1,8 | |
нормально-открытые | 15, 20, | 3,0 | 1,6 |
40, 50 | 2,2 | 1,0 |
Минимальное рабочее давление, МПа
0,05
Температура рабочей среды, °С
-20…+180
Температура окружающей среды, °С
-20…+80
Катушка
IP65, DIN-разъем
Потребляемая мощность, Вт
DN, мм | 220 В | 24 В | |
15, 20, 25, 32, 40, 50 | 15 | 18 | |
Время срабатывания клапана, мс
DN, мм | Открытие | Закрытие |
15, 20, 25 | 20 - 400 | 1000 - 1500 |
32, 40, 50 | 200 - 1500 | 1000 - 3000 |
Резьба присоединения
G½ / G¾ / G1 / G1¼ / G1½ / G2
Корпус
Нержавеющая сталь 08Х18Н10
Уплотнение поршня
Фторопласт (PTFE)
Надежность
500 000 циклов
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 3712-001-4719015564-2015

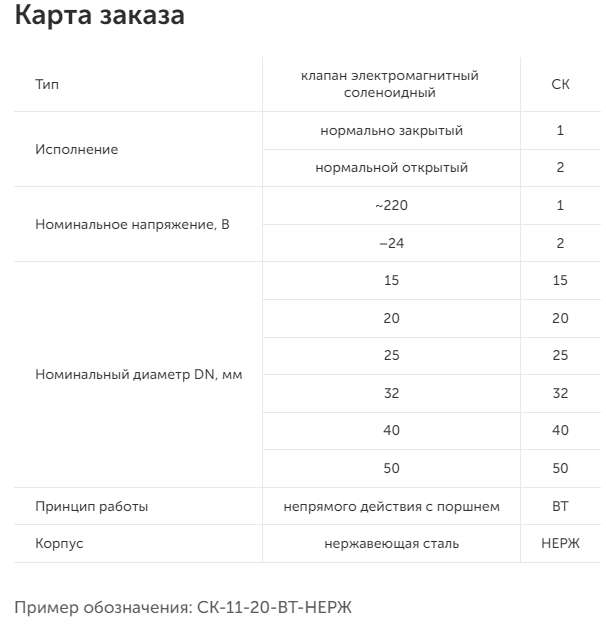

Наименование | Исполнение | Тип | Номинальный | Резьба присоединения |
Клапан двухпозиционный двухходовой | нормально-закрытый | CK-11-15 / | 15 | G½ |
CK-11-20 / | 20 | G¾ | ||
CK-11-25 / | 25 | G1 | ||
CK-11-32 / | 32 | G1¼ | ||
CK-11-40 / | 40 | G1½ | ||
CK-11-50 / | 50 | G2 | ||
нормально-открытый | CK-21-15 / | 15 | G½ | |
CK-21-20 / | 20 | G¾ | ||
CK-21-25 / | 25 | G1 | ||
CK-21-32 / | 32 | G1¼ | ||
CK-21-40 / | 40 | G1½ | ||
CK-21-50 / | 50 | G2 | ||
Катушка 24 В или 220 В для СК-ВТ | — | — | 15 / 20 / 25 / 32 / 40 / 50 | DIN-разъем |
