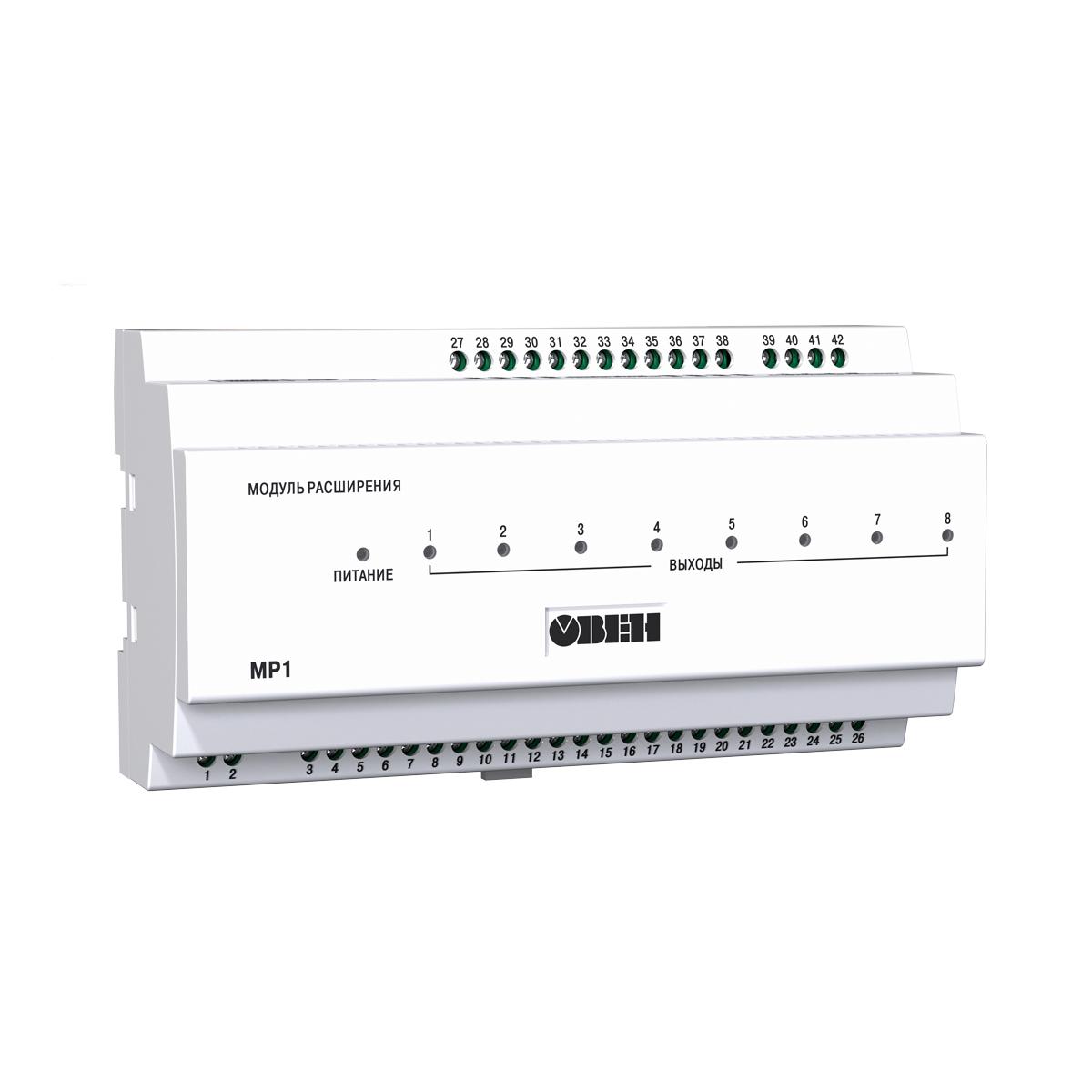

Модуль расширения выходных элементов МР1 (снят с производства)

Назначение

Модуль МР1 имеет два режима эксплуатации:

1. Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
   • ПЛК63
   • ПЛК73
   • ТРМ133М
   • ТРМ132М
2. Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).

Основные функции

• Увеличение количества выходных элементов вышеуказанных приборов;
• Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);

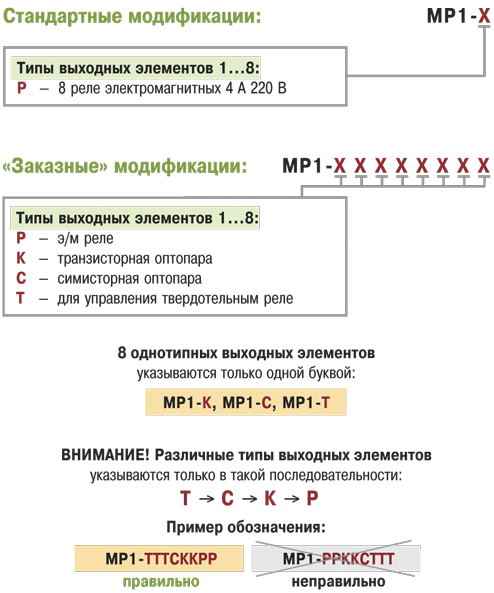

• 8 дискретных выходных элементов в различных комбинациях:
  • э/м реле 4 А 220 В;
  • транзисторные оптопары 400 мА 60 В;
  • симисторные оптопары 0,5 А 250 В;
  • для управления твердотельным реле 4...6 В 50 мА.

Настройка модуля ОВЕН МР1

При использовании МР1 совместно с ОВЕН МВУ8 настройка управления выходными элементами МР1 осуществляется в «ведущем» приборе МВУ8. При этом программы конфигурирования «ведущего» прибора должны быть переведены в расширенный режим работы, поддерживающий МР1.

При совместной работе МР1 с МПР51 каждый транзисторный ключ МПР51 подключается к своему входу модуля МР1. Ко входам МР1 вместо транзисторных ключей можно подключить какие-либо коммутирующие устройства (кнопки, тумблеры и т. д.).

МР1 можно одновременно использовать как модуль расширения для «ведущего» прибора и как блок силовых выходных элементов для прибора, имеющего на выходе транзисторные ключи (при этом нельзя управлять одним выходным элементом модуля МР1 от «ведущего» прибора и от внешнего транзисторного ключа).

Общие технические характеристики

Характеристики выходных элементов

Условия эксплуатации

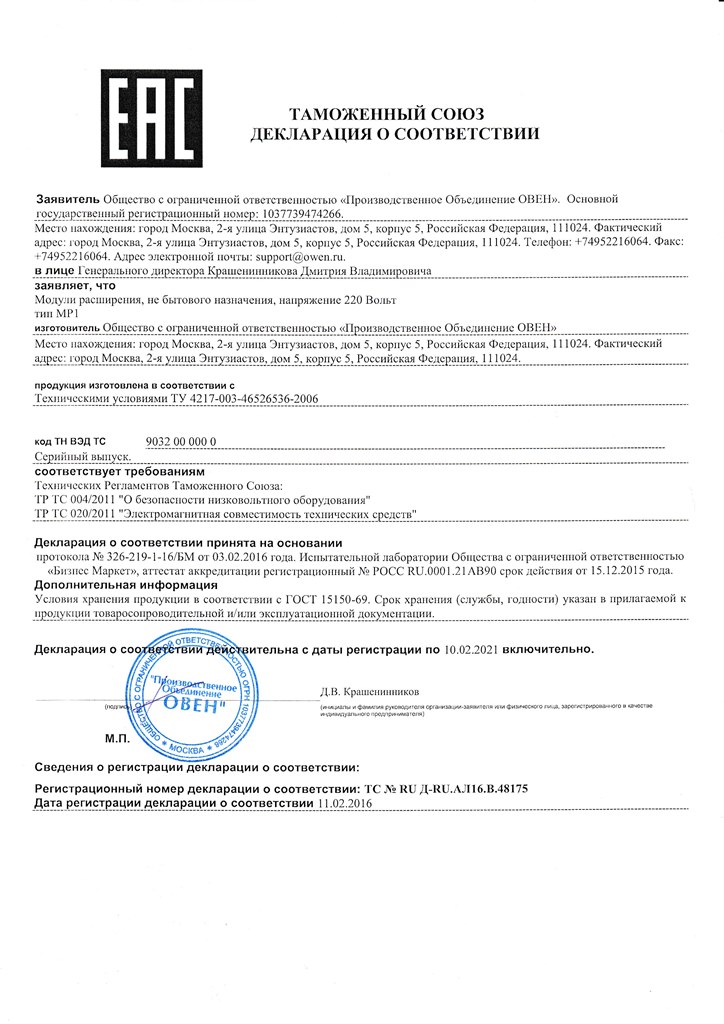

Декларация о соответствии на МР1

Руководство по эксплуатации МР1(М01)

Руководство по эксплуатации МР1
