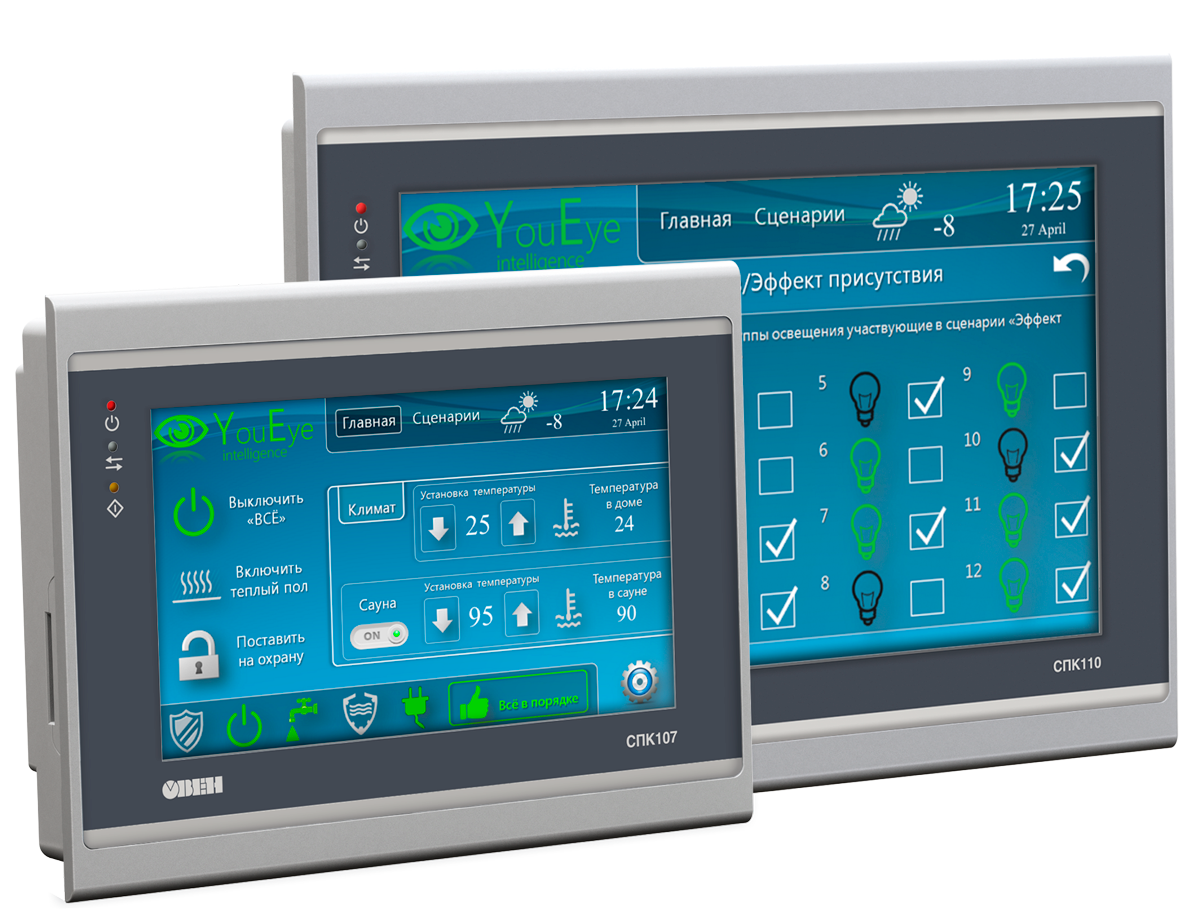

СПК107 сенсорные панельные контроллеры с Ethernet
Сенсорный панельный контроллер СПК107 с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.
Преимущества использования
- Разработка алгоритмов управления и визуализации в единой среде программирования.
- Экономия монтажного пространства в шкафу автоматики.
- Снижение общей стоимости системы управления.
Отличительные особенности
- Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
- Сенсорный резистивный дисплей 7” или 10.2” (800×480).
- Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, возможность реализации нестандартных протоколов.
- Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
- Поддержка web-визуализации.
- Интеграция с облачным сервисом OwenCloud.
- Встроенная операционная система Linux.
- Гибко настраиваемый сторожевой таймер (WatchDog).
- Поддержка протоколов NTP, FTP.
- Программирование в среде CODESYS V3.5 SP11 Patch 5.

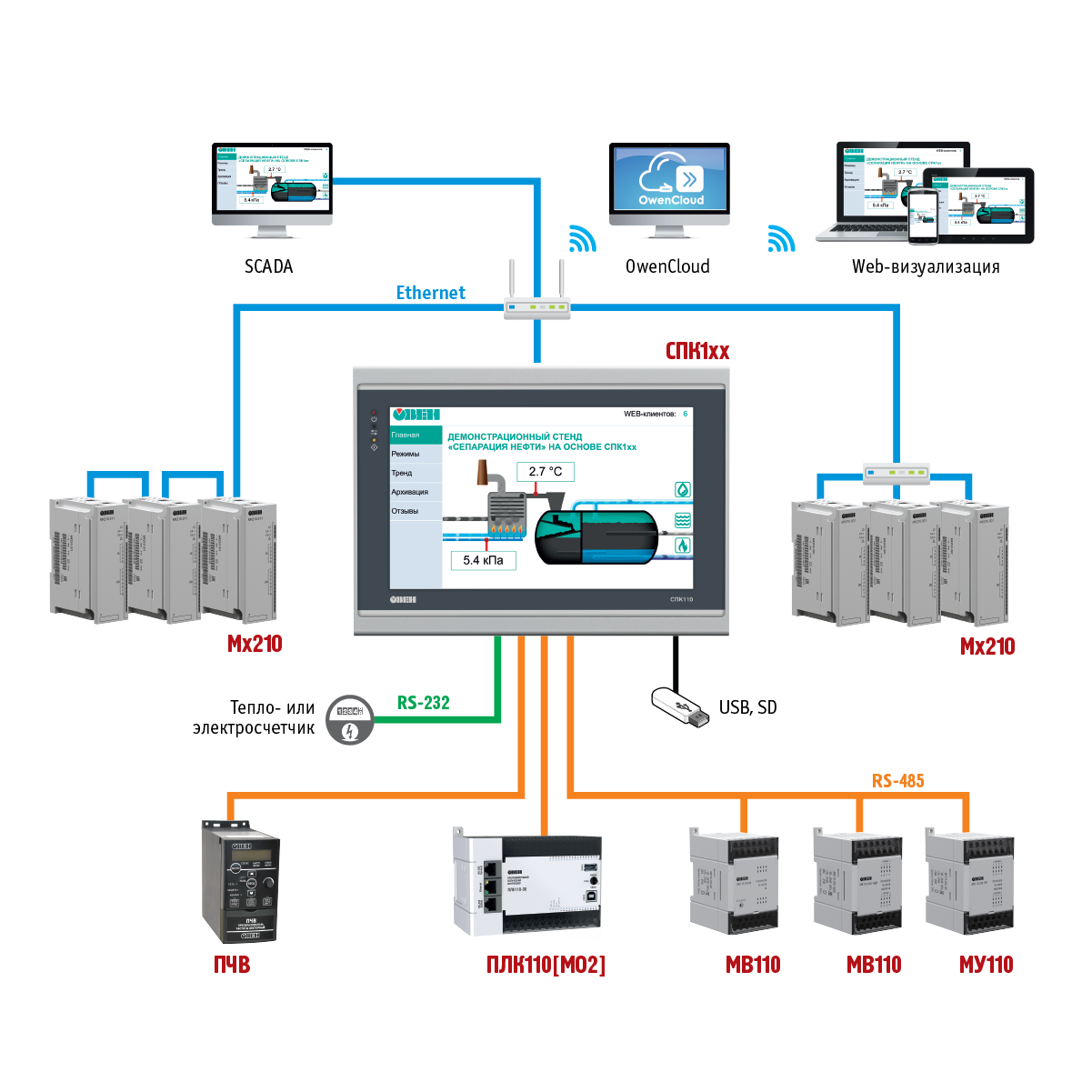

- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
- В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
- Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
- Степень защиты IP65.
Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:
- Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
- Интегрированный редактор визуализации и конфигураторы обмена.
- Продвинутые средства отладки и эмуляции.
- Множество библиотек, упрощающих разработку проекта.
- Отсутствие явных ограничений на число используемых переменных, блоков и т.д.
|
Наименование |
Значение |
|
СПК107 |
|
|
Аппаратные характеристики |
|
|
Процессор |
TI Sitara 600 MHz ARM Cortex™-A8 Core |
|
Частота, МГц |
600 |
|
Объем Flash-памяти (eMMC), Мб |
2048 |
|
Допустимое число циклов перезаписи Flash-памяти, на блок данных |
75 000 |
|
Оперативная память (DDR3), Мб |
512 |
|
Память Retain-переменных (MRAM), Кб |
64 |
|
Часы реального времени (RTC) |
Есть, энергонезависимые1 |
|
Звук |
Пьезоизлучатель, с возможностью управления из программы |
|
Дисплей |
|
|
Тип дисплея |
TFT LCD |
|
Тип подсветки |
LED (светодиодная подсветка)2 |
|
Кол-во цветов |
16,7 млн. |
|
Диагональ, дюймы |
7’’ |
|
Разрешение, пиксель |
800 × 480 |
|
Рабочая зона, мм |
154,08 × 85,92 |
|
Яркость, кд/м2 |
300 |
|
Контрастность |
500:1 |
|
Угол обзора слева/справа/сверху/снизу, ° |
80/80/60/80 |
|
Время наработки на отказ подсветки, часов |
Не менее 50 000 при температуре 25 °C |
|
Интерфейсы |
|
|
COM-порты |
3 × RS-485, 2 × RS-232 Тип разъема DB9M; гальваническая изоляция отсутствует; Сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. |
|
Ethernet |
1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave)3 |
|
USB Device |
1 × USB 2.0 B (для загрузки проектов4 и подключения в режиме Mass Storage Device) |
|
USB Host |
1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов) |
|
SD Card |
Для архивов, импорта файлов рецептов, загрузки проектов |
|
Питание |
|
|
Тип питающего напряжения |
Постоянное |
|
Диапазон питающего напряжения, В |
12…28 |
|
Номинальное напряжение питания, В |
24 |
|
Макс. пусковой потребляемый ток, А |
14 |
|
Макс. потребляемая мощность5, Вт |
10 |
|
Программирование |
|
|
Версия ОС |
Linux 4.9.59-rt23 |
|
Среда программирования |
CODESYS V3.5 SP11 Patch 5 |
|
Корпус |
|
|
Конструктивное исполнение |
Для щитового крепления |
|
Тип вентиляции |
Естественная вентиляция |
|
Виброустойчивость |
В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут |
|
Габаритные размеры (ширина × высота × глубина), мм |
(204 × 149 × 37) ± 1 |
|
Установочные размеры (ширина × высота × глубина), мм |
191 × 137 × 33 |
|
Степень защиты корпуса по ГОСТ14254: |
|
|
- с лицевой стороны |
IP65 |
|
- со стороны разъемов |
IP20 |
|
Общие характеристики |
|
|
Рабочая температура, °C |
0…60 |
|
Рабочая влажность, % |
10…90 (без конденсации) |
|
Температура хранения, °C |
-25…+55 |
|
Масса брутто, кг |
1.2 |
|
Средний срок службы, лет |
12 лет |
|
Среднее время наработки на отказ, часов |
50 000 |
1Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2Яркость подсветки может быть изменена программно.
3Имеется возможность реализации нестандартных протоколов.
4Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
Назначение контактов соединителя USB Host (USB A)
 |
Номер контакта | Наименование сигналов |
| 1 | +5 B | |
| 2 | Data- | |
| 3 | Data+ | |
| 4 | GND |
Назначение контактов соединителя USB Device (USB B)
 |
Номер контакта | Наименование сигналов |
| 1 | +5 B | |
| 2 | Data- | |
| 3 | Data+ | |
| 4 | GND |
Назначение контактов соединителя LAN (Ethernet)
 |
Номер контакта | Наименование сигнала |
| 1 | Etx+ | |
| 2 | Etx- | |
| 3 | Erx+ | |
| 6 | Erx- |
Назначение контактов соединителя порта COM1 (DB9M)
|
номер контакта | наименование сигнала |
| 1 | RS485 A | |
| 2 | RXD | |
| 3 | TXD | |
| 4 | - | |
| 5 | GND | |
| 6 | RS485 B | |
| 7 | - | |
| 8 | - | |
| 9 | - |
Назначение контактов соединителя порта COM2 (DB9M)
 |
Номер контакта | Наименование сигнала |
| 1 | RS-485-2 A | |
| 2 | RS-232-2 RXD | |
| 3 | RS-232-2 TXD | |
| 4 | - | |
| 5 | GND | |
| 6 | RS-485-2 B | |
| 7 | RS-485-3 A | |
| 8 | RS-485-3 B | |
| 9 | - |
Назначение контактов соединителя питания
|
номер каонтакта | наменование сигнала |
| 1 | +24В | |
| 2 | GND | |
| 3 | Функциональное заземление |
Интерфейсы и протоколы
| Интерфейс | Количество, шт. | Протоколы | Режим работы |
| СОМ1 (RS232/RS485) | 1 | ModBus (ASCII RTU), ОВЕН1 | 4800, 9600, 19200, 38400, 57600, 115200 |
| СОМ2 (RS232/RS485) | 1 | ModBus (ASCII RTU), ОВЕН1 | |
| Ethernet | 0 | ||
| USB Host | 1 | Подключение USB Flash | |
| USB Device | 1 | Порт для загрузки программы | |
| SD Card | 1 | Карточки до 32 ГБ | |
¹В контроллерах ОВЕН СПК1хх предусмотрена возможность работы с нестандартными протоколоми по любому из портов, это позволяет подключать устройства с нестандартным протоколом передачи данных (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

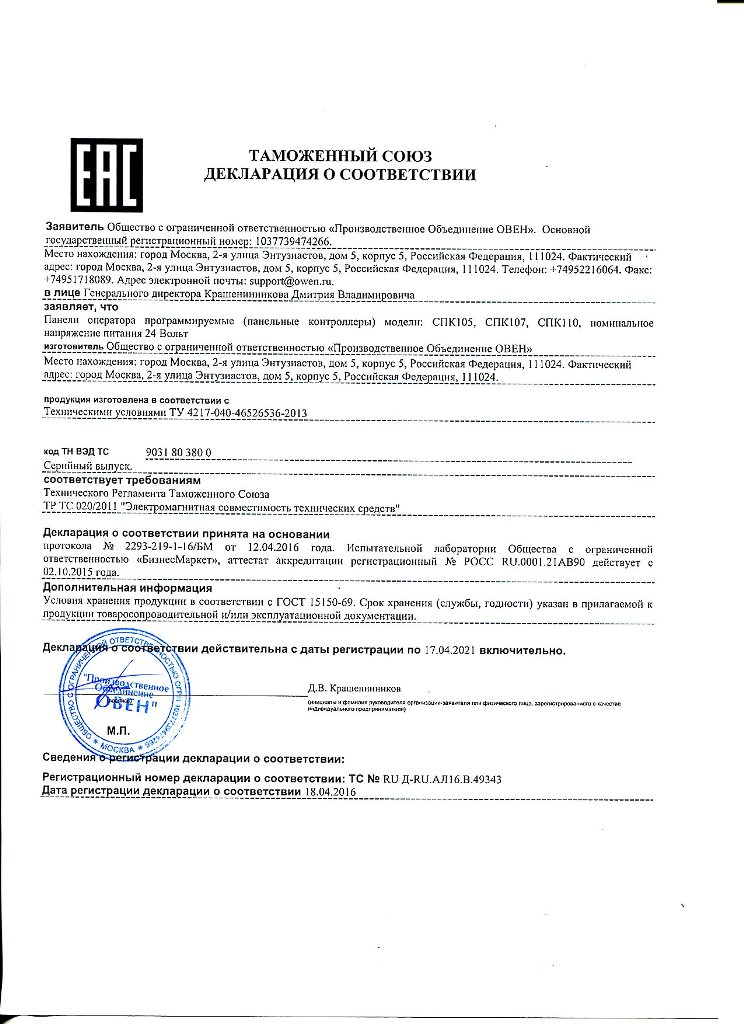

Декларация о соответствии на СПК1хх
