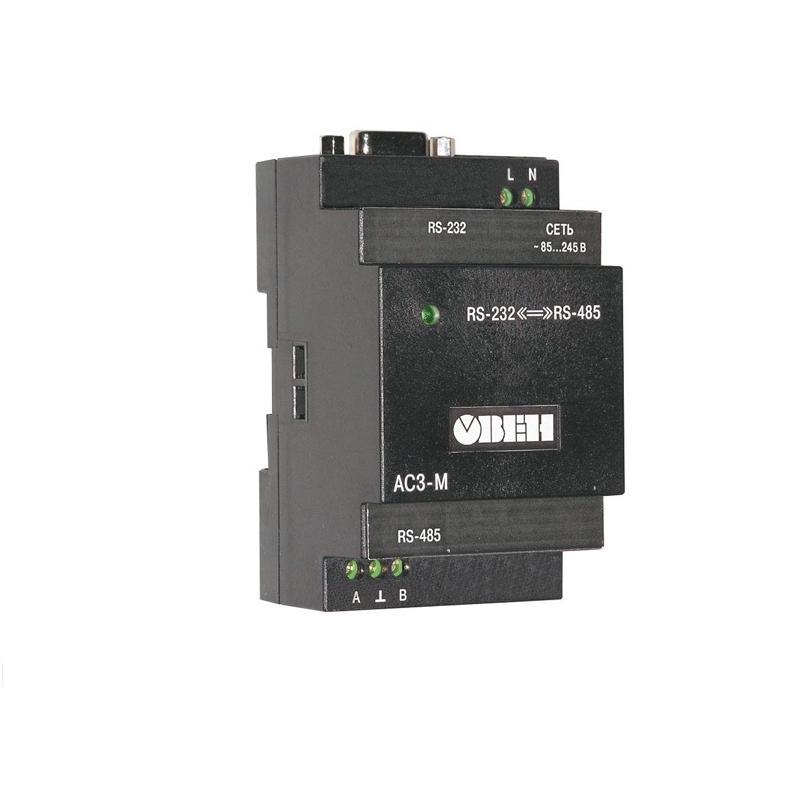

Автоматический преобразователь интерфейсов RS-232/RS-485 ОВЕН АС3-М

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключенияДокументация

Назначение адаптера интерфейсов ОВЕН АС3-М

Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS 485 устройство с интерфейсом RS 232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)

Основные функции

  • Взаимное преобразование сигналов интерфейсов RS 485 и RS 232
  • Автоматическое определение направления передачи данных
  • Гальваническая изоляция входов между собой и от питающей сети
  • Напряжение питания =24 В или ~220 В
  • Встроенные согласующие резисторы

Питание

Номинальное напряжение питания
- переменное (для АС3-М-220) 85...245 В, 47...60 Гц
- постоянное (для АС3-М-024) 10...30 В
Потребляемая мощность не более 0.5 ВА
Допустимое напряжение гальванической изоляции входов не менее 1500 В

Интерфейс RS-232

Диапазон напряжения входного сигнала ±5...15 В
Диапазон напряжения выходного сигнала ±9...11 В
Длина линии связи с внешном устройством не более 10 м
Скорсть обмена данными до 115200 бит/с
Используемые линии передачи данных TxD, RxD, GND

Интерфейс RS-485

Диапазон напряжения входного сигнала 0.2...5 В
Диапазон напряжения выходного сигнала 1.5...5 В
Длина линии связи с внешним устройством не более 1200 м
Количество приборов в сети:
- без использования усилителя сигнала не более 32
- с использование усилителя сигнала не более 256
Используемые линии передачи данных A (D+), B (D-)

Корпус

Габаритные размеры 54х95х57 мм
Степень защиты IP20
Крепление на DIN-рейку

Условия эксплуатации

Температура окружающего воздуха -20...+75 оС
Атмосферное давление 84...106.7 кПа
Относительная влажность воздуха (при +25 оС и ниже) не более 80 %

Список подключаемых приборов

ПИД-регулятор ТРМ101
Измеритель двухканальный ТРМ200
Измеритель/регулятор одноканальный ТРМ201
Измеритель/регулятор двухканальный ТРМ202
ПИД-регулятор ТРМ210
Измеритель-регулятор восьмиканальный ТРМ138
Двухканальный программный ПИД-регулятор ТРМ151
Контроллер приточной вентиляции ТРМ133
Счетчик импульсов СИ8
Устройство управления и защиты электропривода задвижки ПКП1
Модуль ввода аналоговый МВА8
Модуль ввода управляющий МВУ8
Модуль дискретного ввода/вывода МДВВ

ac3m sp

Схема подключения АС3-М-024

ac3m sp1

Схема подключения АС3-М-220

При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, что ограничивается нагрузочной способностью АС3-М.

При использовании усилителя сигнала к преобразователю АС3-М можно подключить более 32 приборов (до 247).

АС3-М имеет встроенные согласующие резисторы сопротивлением 100 и 120 Ом.

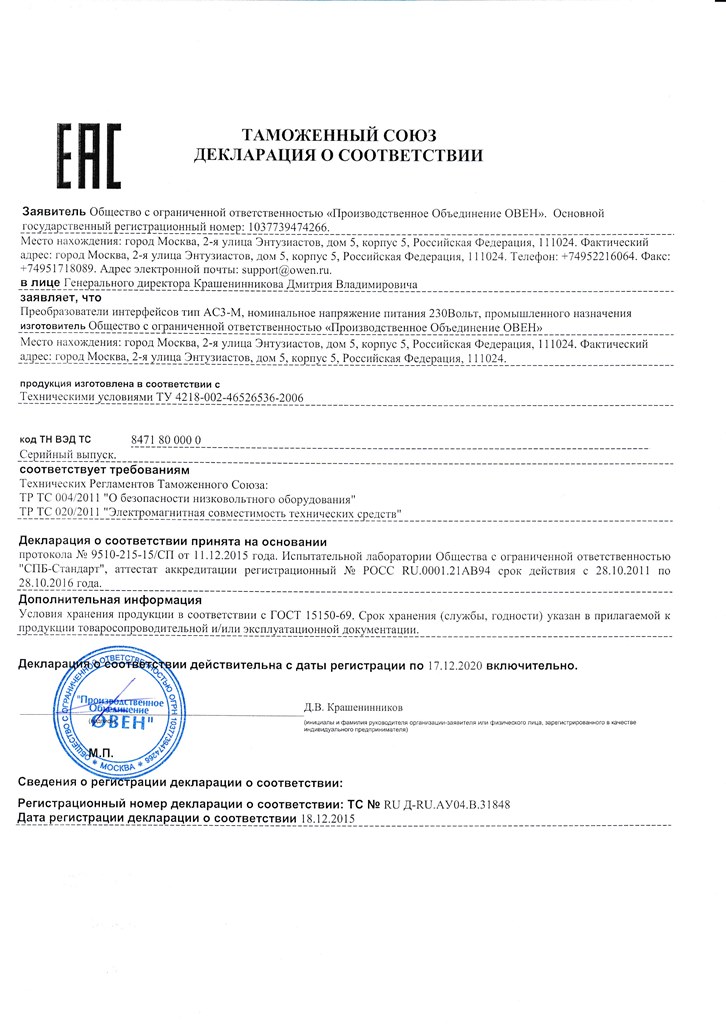

Декларация о соответствии на АС3-М

Руководство по эксплуатации АС3-М
