ПР200-х8 специализированная модификация систем обратного осмоса и контроля уровня жидкости

Специализированная модификация ПР200 программируемое реле с дисплеем разработана для создания высокоэффективных систем автоматизации водоочистки и управления технологическими процессами. Это решение объединяет в себе популярность базовой модели и расширенный функционал для решения прикладных задач.

Модификация ПР200-х8 – специализированное исполнение программируемого реле ПР200 для контроля качества воды. Прибор может измерять и контролировать электропроводность (EC), солесодержание (TDS) и температуру воды в 4 точках. Основным применением являются системы обратного осмоса и контроль уровня жидкости.

Благодаря встроенному дисплею, оператор может в реальном времени наблюдать за параметрами процесса и оперативно вносить изменения в работу системы.

Алгоритм работы прибора строится пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Загрузка алгоритма производится с помощью кабеля miniUSB, который идет в комплекте поставки.

Входы для измерения электропроводности могут работать в дискретном режиме. Это позволяет подключать к ним дискретные кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды, аналогично САУ.

Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.

Область применения

Благодаря своей универсальности и специализированным входам, программируемое реле с дисплеем ПР200-х8 может использоваться в самых разных областях:

• Водоподготовка: управление установками обратного осмоса, дозирование реагентов, контроль промывок фильтров.
• Пищевая промышленность: контроль концентрации растворов, управление мойкой CIP, учет жидкостей.
• Химическое производство: автоматизация смесительных установок, контроль уровня агрессивных сред (с использованием соответствующих датчиков).
• Системы отопления и водоснабжения: управление насосными станциями, подпитка котлов, контроль уровня в баках и резервуарах.

Особенности новых модификаций ПР200-х8:

• Работа с широким спектром датчиков электропроводности и солесодержания: 0...200 мкСм/см и 0...2000 мкСм/см.
• Сигнализация и контроль уровня по кондуктометрическим датчикам.
• 4 аналоговых входа с программным выбором типа датчика и измерением: РТ1000, NTC, PTC, 4…20 мА, 0…10 В. Могут работать в режиме дискретного входа.
• Автоматическая температурная коррекция показаний качества воды.
• 8 дискретных входов и 8 дискретных выходов для подключения внешних устройств.
• 2 программно-переключаемых аналоговых выхода 4…20 мА или 0…10 В.

Общие преимущества ПР200:

• Создание собственных уникальных алгоритмов в среде OwenLogic.
• Простое увеличение количества входов/выходов c помощью 2-х ПРМ.
• До 2×RS-485 на борту с поддержкой режимов Master и Slave:
  • Управление внешними устройствами по RS-485: Мх110, ПЧВ, ТРМ и т.д.
  • Визуализация процессов с помощью панелей оператора.
  • Интеграция в SCADA-системы и облачный сервис OwenCloud.

Основные функции ПР200

Компактное программируемое реле выполняет широкий круг задач по автоматизации:

• работа по программе, записанной в память;
• работа в сети RS-485 по протоколу Modbus RTU/Modbus ASCII в режиме Master или Slave;
• обработка входных сигналов от датчиков (аналоговых, частотных, дискретных);
• управление подключенными устройствами (насосы, клапаны, частотные преобразователи) с помощью дискретных или аналоговых сигналов;
• отображение данных на ЖКИ;
• ввод и редактирование данных с помощью кнопок на лицевой панели.

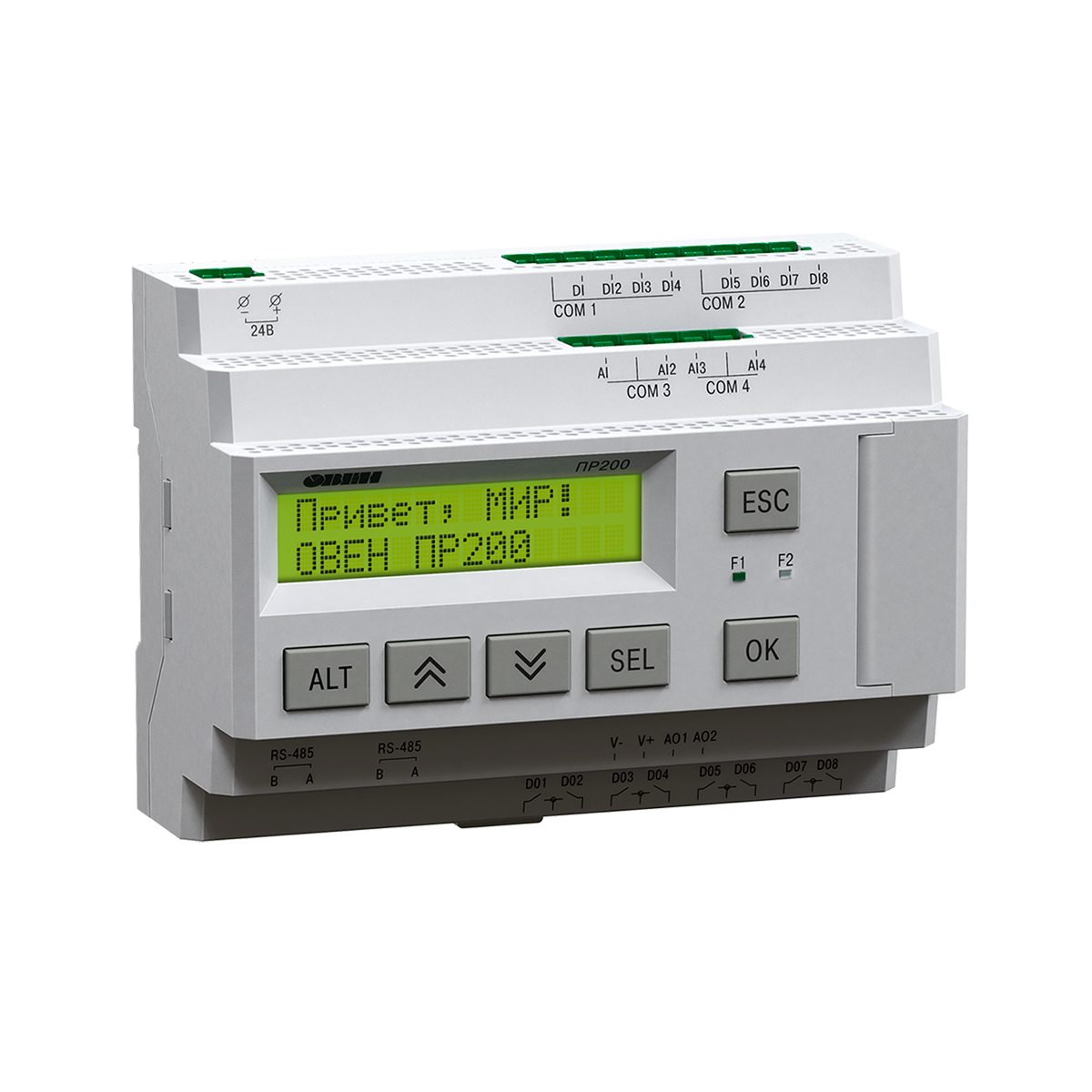

Возможности символьного индикатора ПР200

• Видимая область символьного индикатора: 2 строки по 16 символов.
• Поддержка кириллицы и латиницы.
• Удобная навигация по меню и пунктам программы с помощью 6-ти механических кнопок.
• Возможность корректировки параметров программы пользователя.
• Возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.)

Конструктивные особенности

• Автоматный корпус
• Ширина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
• Съемные клеммники – для удобства монтажа.
• «Ключи» для предотвращения неправильного подключения.

Модули расширения и аксессуары для ПР200

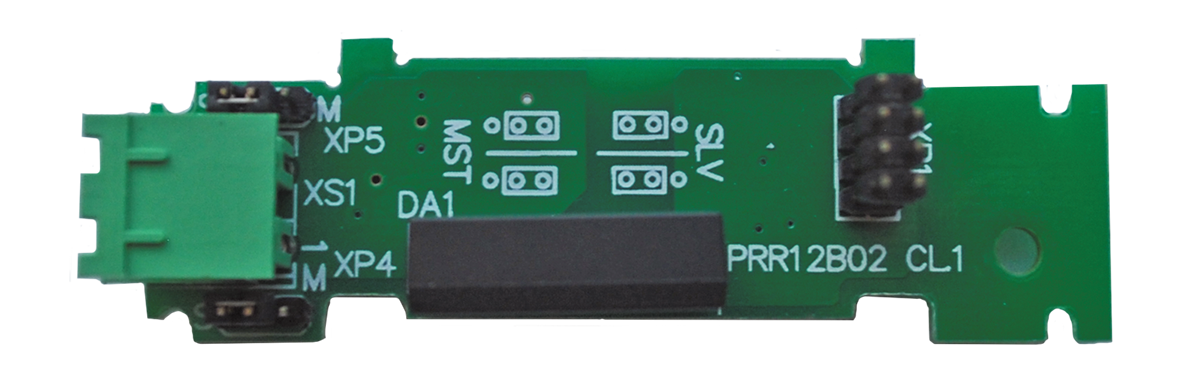

Интерфейсная плата ПР-ИП485

Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Всего можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

Модуль расширения ОВЕН ПРМ

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:

ПРМ-1 – для увеличения дискретных входов и выходов;

ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.

ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

Комплектность

В стандартную комплектацию поставки ПР200 программируемое реле с дисплеем входит:

• Программируемое реле ОВЕН ПР200-х8.
• Комплект съемных клеммников.
• Кабель для программирования miniUSB.
• Краткое руководство по эксплуатации.
• Упаковочная тара.

Где купить контроллер пр200

Чтобы купить ПР200 по выгодной цене и с официальной гарантией, обратитесь к нашим менеджерам. Приобрести реле пр200 можно у официальных поставщиков ОВЕН. Специалисты помогут подобрать модификацию, рассчитать требуемое количество каналов и предложат оптимальное решение под конкретный проект.

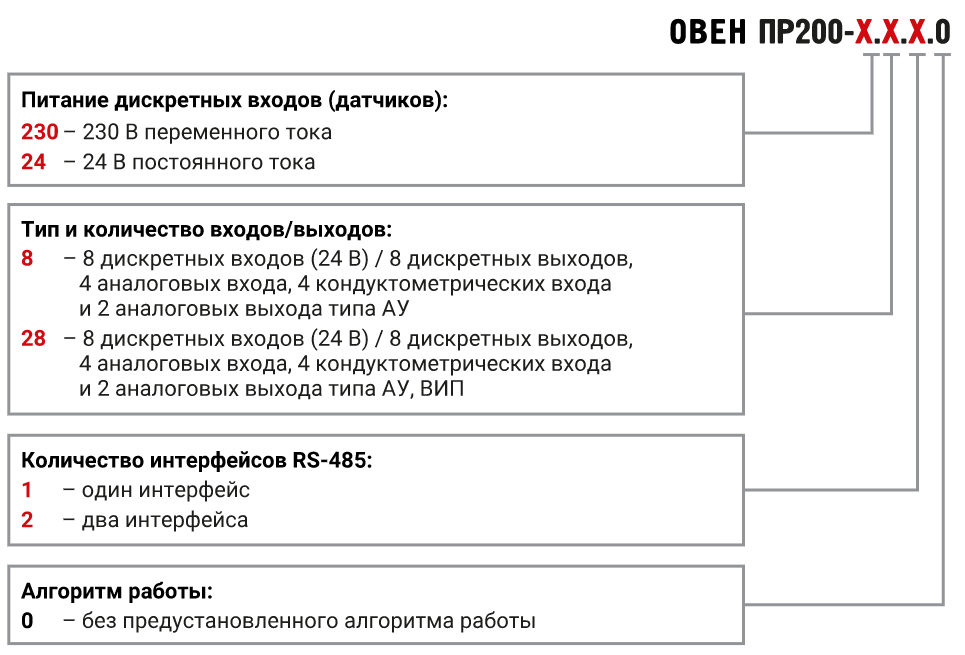

Модификации ПР200-х8
