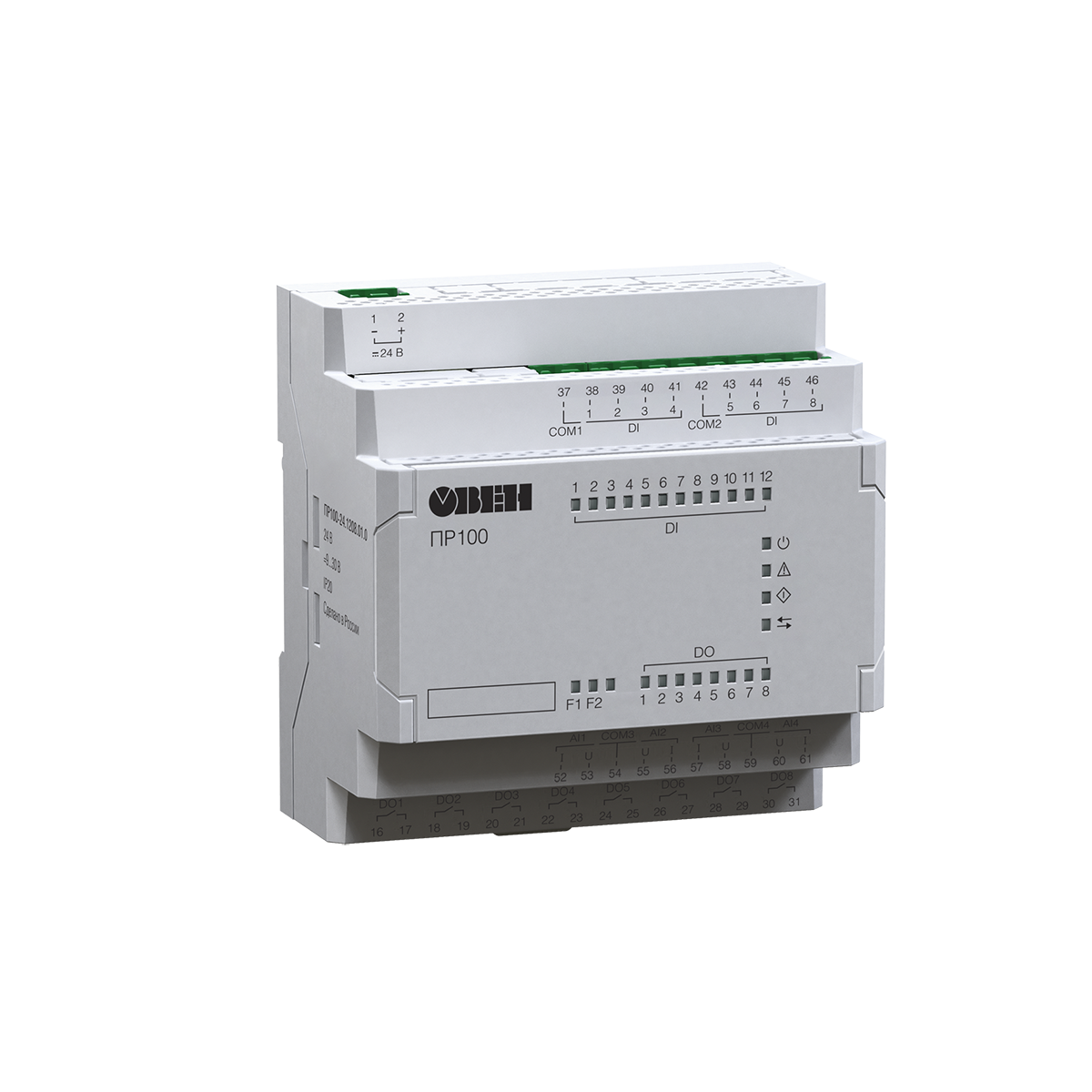

ПР100 компактное программируемое реле для локальных систем автоматизации
Назначение
ОВЕН ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д. Может применяться в неотапливаемых помещениях: диапазон рабочих температур от -40 до +55 ºС.
Прибор имеет автоматный корпус размером 5din. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN Logic. Загрузка алгоритма производится с помощью кабеля microUSB.
Отличительные характеристики ПР100
-
- Два исполнения: 12 и 20 каналов ввода/вывода.
- Две модификации по питанию: =24 В и ≈230 В.
- Поддержка аналоговых сигналов 4…20 мА или 0…10 В (в модификации на 24 В).
- Компактный автоматный корпус 5din.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
- Широкие функциональные возможности:
- Энергонезависимые переменные.
- Управление по дням недели и времени суток.
- ПИД-регулирование.
- Возможность питания от бортовой сети =12 В (=9…32 В).
Конструктивные особенности:
- Автоматный корпус.
- Ширина корпуса 5 «автоматов» (5din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.

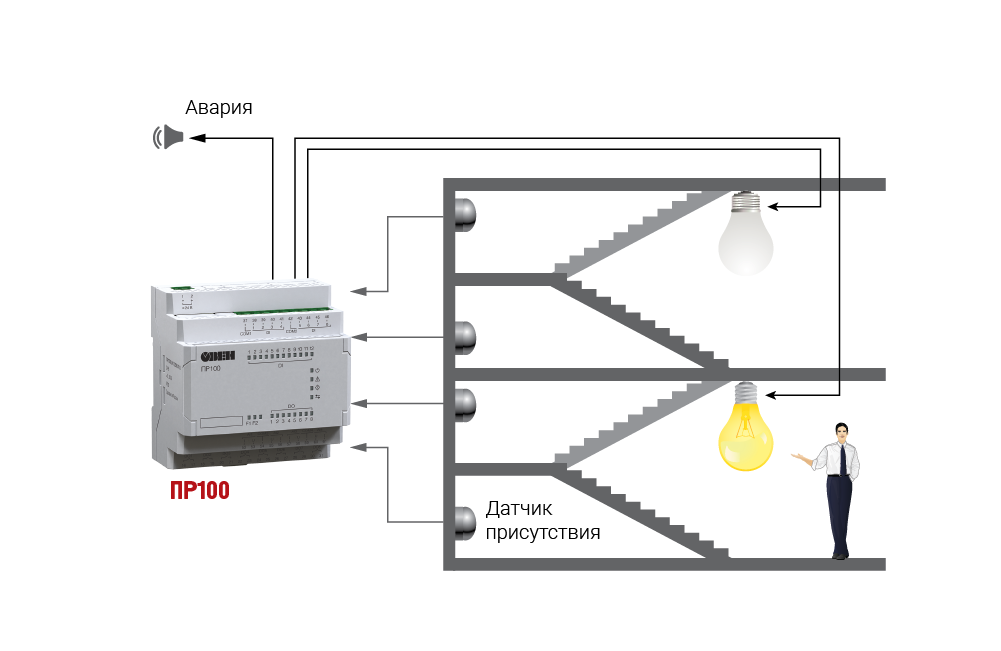

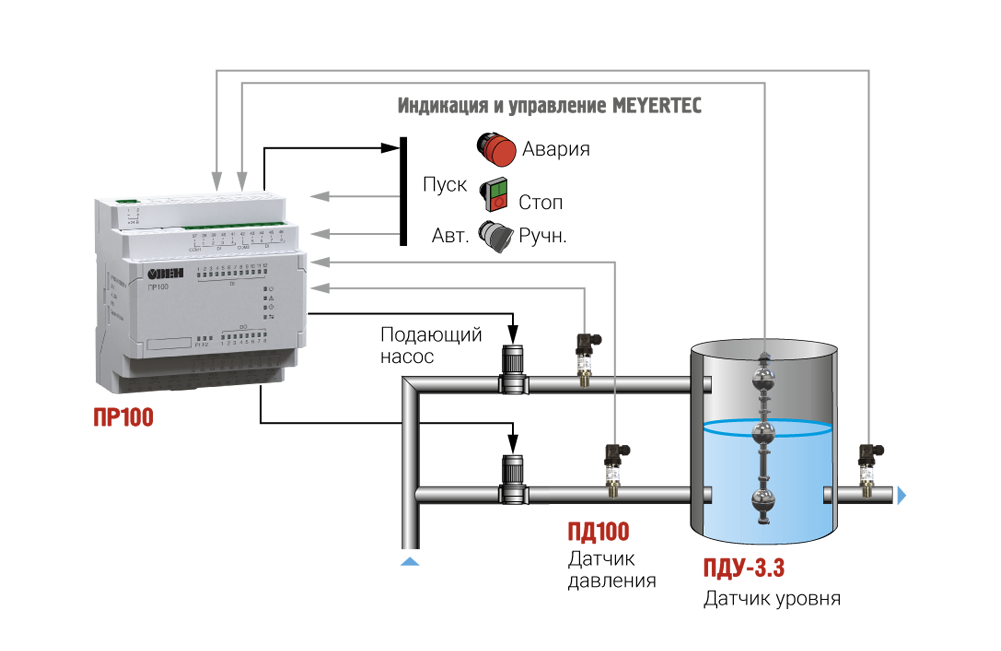

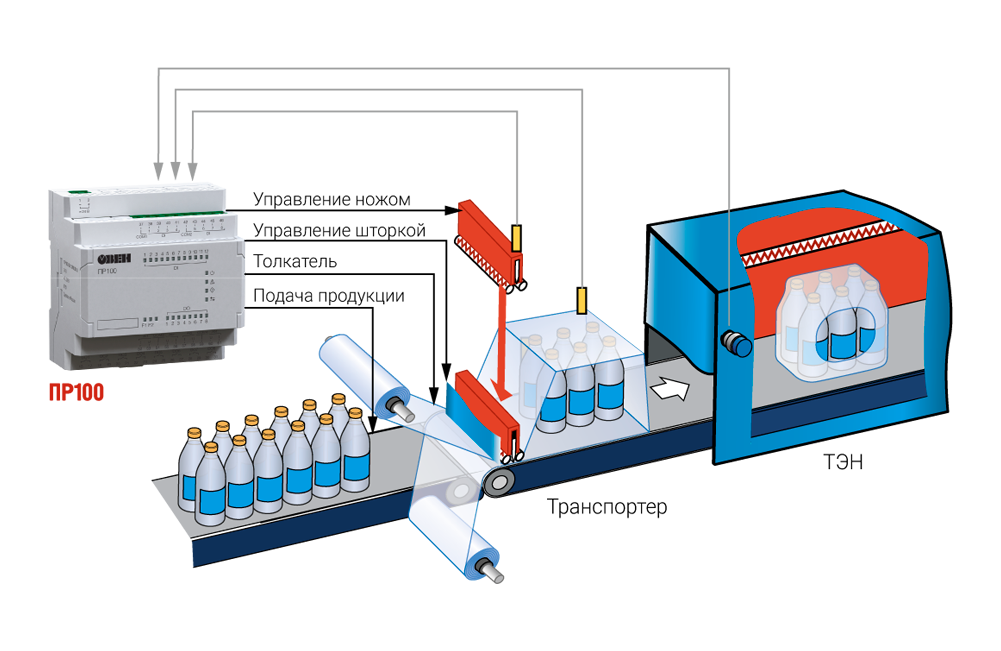

Применение
Основные параметры
|
Наименование |
Значение |
|
|
ПР100-230 |
ПР100-24 |
|
|
Программирование |
||
|
Среда программирования |
OWEN Logic |
|
|
Объем Retain-памяти |
1024 байт |
|
|
Стек |
Динамический |
|
|
Память ПЗУ |
128 кбайт |
|
|
Память ОЗУ |
16 кбайт |
|
|
Интерфейс программирования |
USB |
|
|
Дискретные входы |
||
|
Количество |
До 12 |
|
|
Номинальное напряжение питания |
≈230 В |
=24 В |
|
Гальваническая развязка |
Групповая, по 4 входа (1 – 4 и 5 - 8) |
|
|
Аналоговые входы |
||
|
Количество |
- |
До 4 |
|
Тип измеряемых сигналов |
- |
0…10 В 4…20 мА Дискретный |
|
Предел основной приведенной погрешности |
- |
±0,5 % |
|
Период обновления результатов измерения четырех каналов |
20 мс |
|
|
Работа в дискретном режиме |
- |
Да |
|
Дискретные выходы |
||
|
Количество |
До 8 |
|
|
Тип |
Релейный (нормально-разомкнутый) |
|
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока |
|
|
Гальваническая развязка |
Индивидуальная |
|
|
Вычислительные ресурсы и дополнительное оборудование |
||
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Модули расширения |
Нет |
|
|
Встроенные часы реального времени |
Да |
|
Конструкция
| Индикация состояния входов/выходов | Светодиодная, на передней панели |
| Тип корпуса | Корпус для настеночного или кремпления на DIN-рейку шириной 35 мм. |
| Габаритные размеры, мм | (63х110х73)±1 для модификации ПР110-8Д.4Р (96х110х73)±1 для модификации ПР110-12Д.8Р |
| Степень защиты корпуса | IP20 |
| Масса прибора, кг, не более | 0.5 |
Программирование

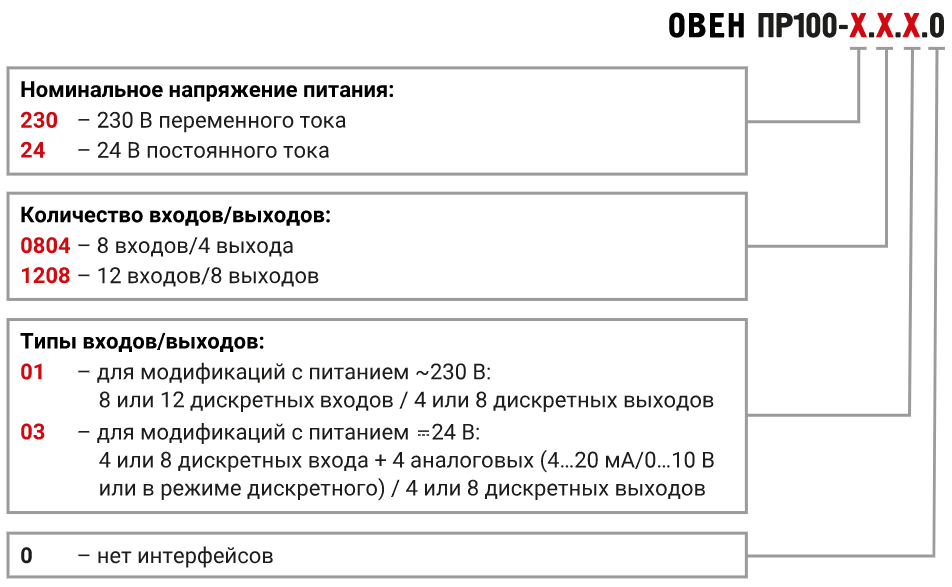

[/table]Модификации
|
Модификация |
Питание |
Входы |
Выходы |
||
|
общее количество |
дискретные: количество (тип) |
аналоговые: количество, тип |
дискретные: количество, тип |
||
|
ПР100-230.0804.01.0 |
~230 В |
8 |
8 (ДФ) |
– |
4 Р |
|
ПР100-230.1208.01.0 |
~230 В |
12 |
12 (ДФ) |
– |
8 Р |
|
ПР100-24.0804.03.0 |
=24 В |
8 |
4 (Д) |
4 4…20 мА 0…10 В дискретный |
4 Р |
|
ПР100-24.1208.03.0 |
=24 В |
12 |
8 (Д) |
4 4…20 мА 0…10 В дискретный |
8 Р |
Руководство по эксплуатации ПР100
Кратное руководство по эксплуатации ПР100
