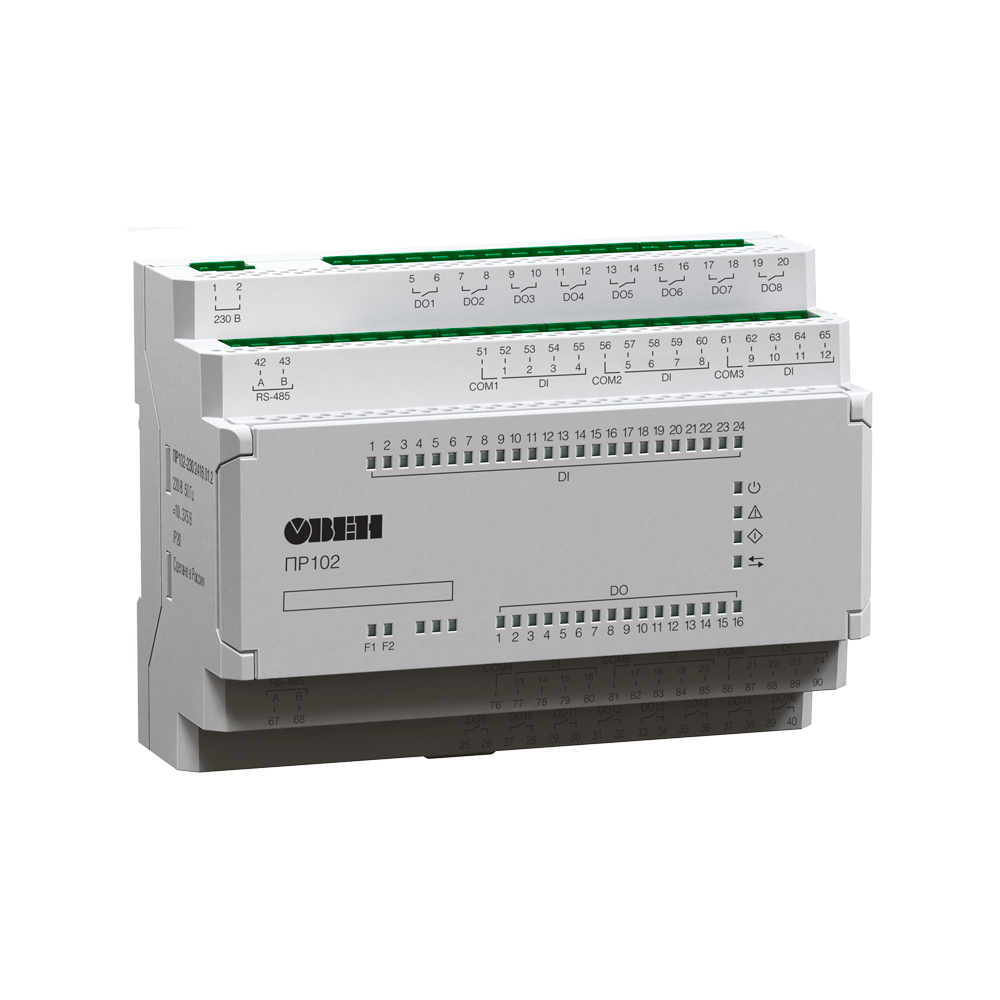

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов
ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.
В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.
Отличительные особенности ПР102
Подключаемое оборудование:
- 24 дискретных входов.
- 16 дискретных выходов (э/м реле или транзисторные ключи)
- 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В

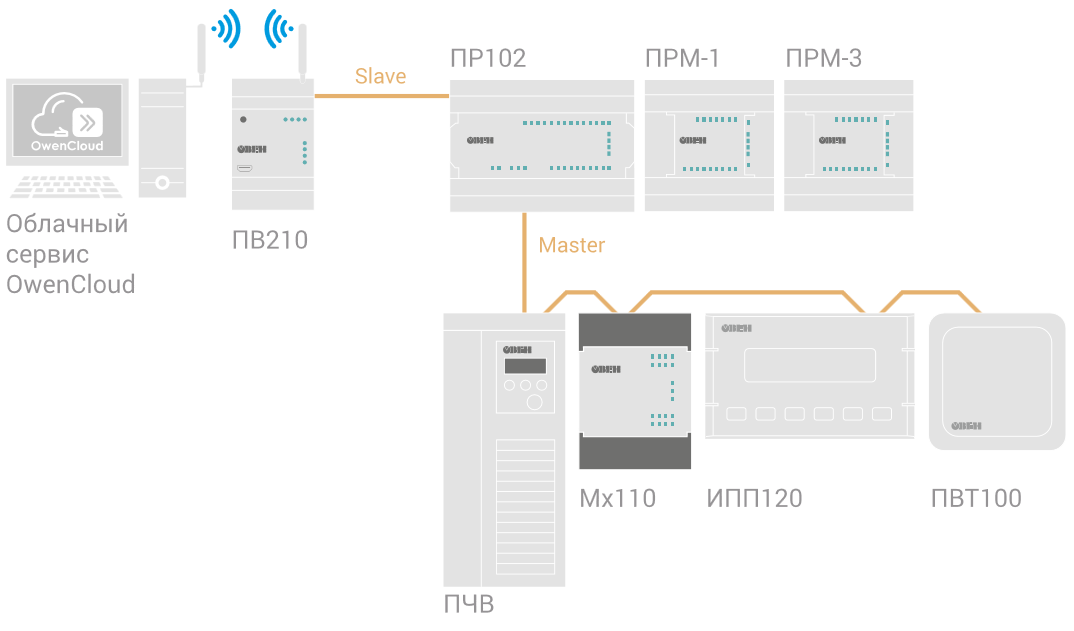

Коммуникационные возможности:
- Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей.
- Съемные клеммники – для удобства монтажа.

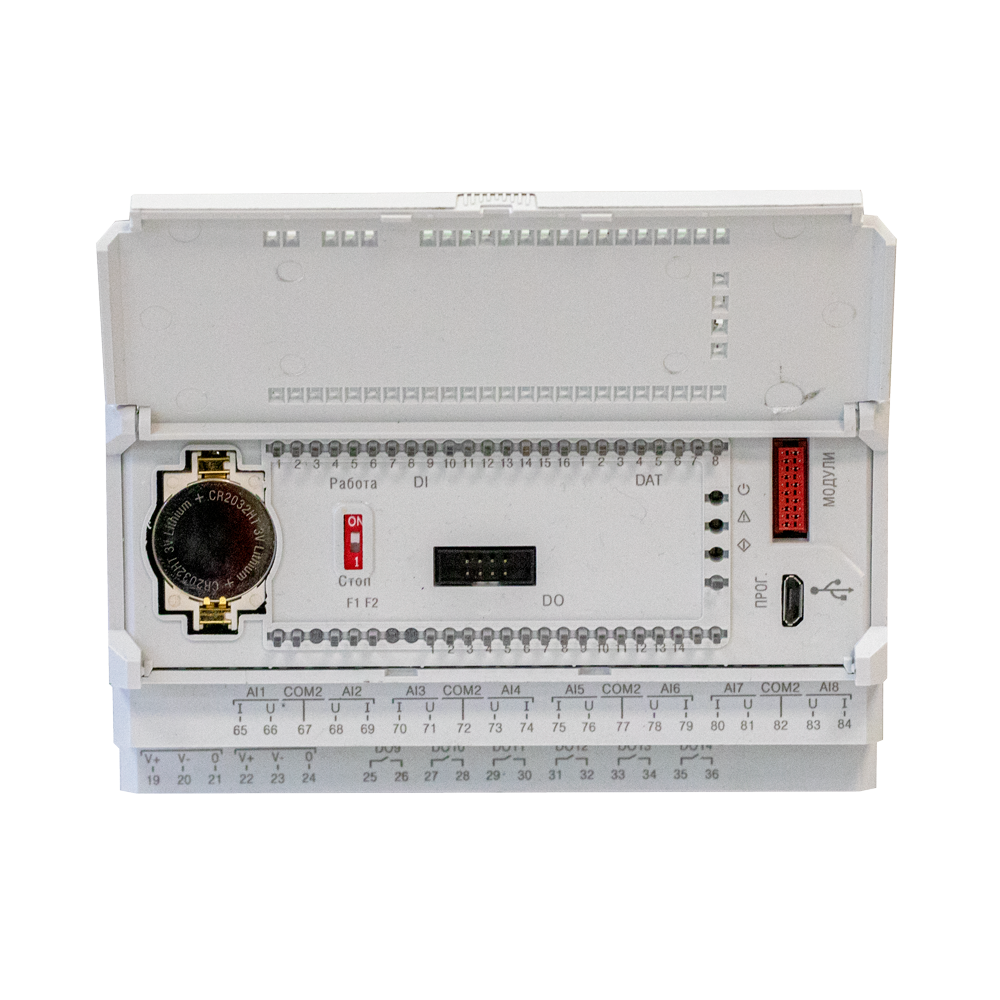

- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).

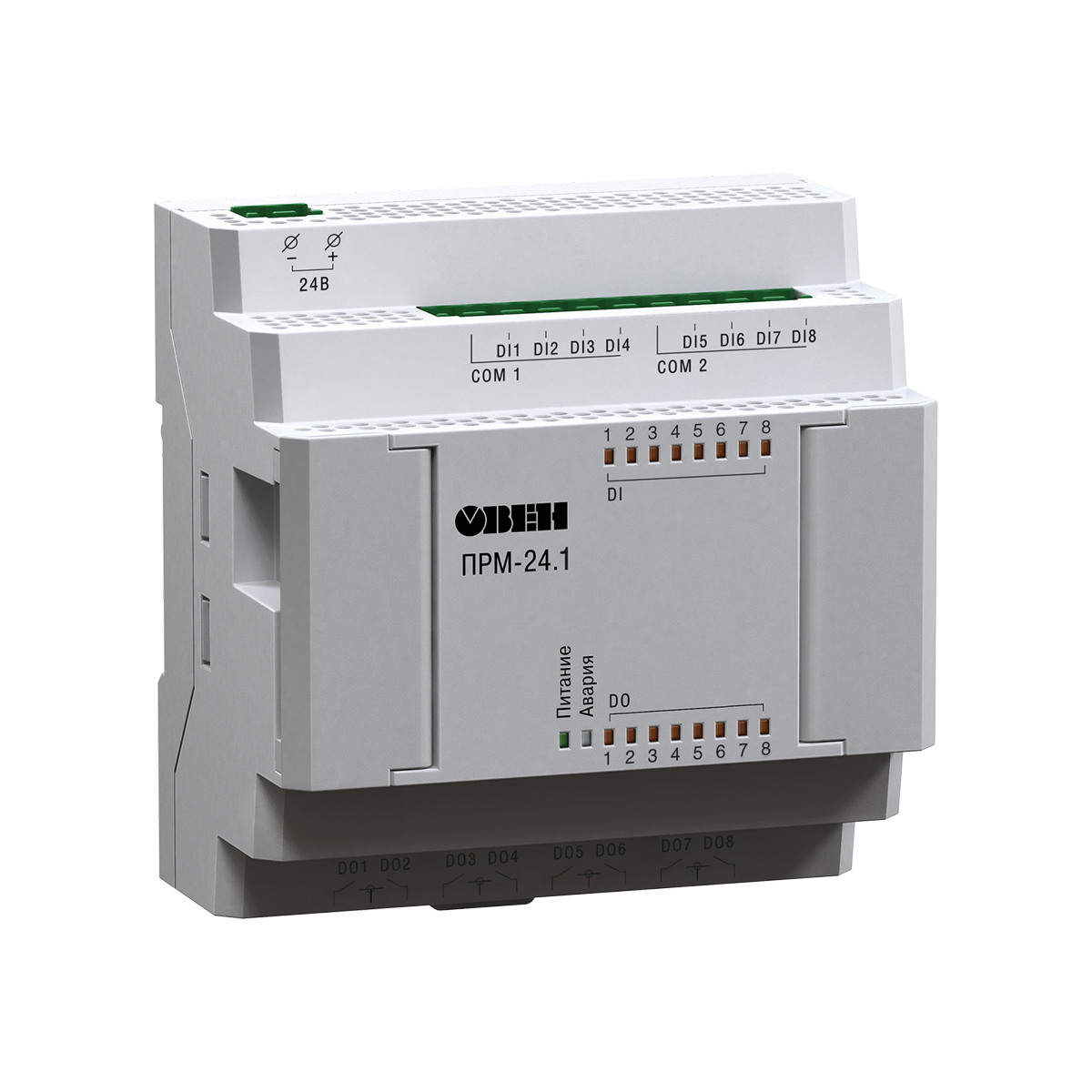

Модуль расширения ОВЕН ПРМ
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
ПРМ-1 – для увеличения дискретных входов и выходов;
ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
ПРМ-3 – для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.
|
Наименование |
Значение |
|
|
ПР102-230 |
ПР102-24 |
|
|
Программирование |
||
|
Среда программирования |
Owen Logic |
|
|
Объем Retain-памяти |
1016 байт |
|
| Объем памяти для сетевых переменных (режим Slave) | 128 байт | |
|
Стек |
Динамический |
|
|
Память ПЗУ |
128 кбайт |
|
|
Память ОЗУ |
32 кбайт |
|
|
Интерфейс программирования |
microUSB |
|
|
Общие сведения |
||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное 24 В) |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Часы реального времени |
Есть |
|
|
Модули расширения ПРМ |
Да, до 2 шт. |
|
|
Дискретные входы |
||
| Количество | До 24 | |
| Тип | Дискретный фазовый(ДФ) | Дискретный (Д) |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| - | Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
|
Номинальное напряжение питания |
≈230 В |
=24 В |
|
Гальваническая развязка |
Групповая |
Отсутствует |
| Электрическая прочность изоляции | 2300 В, групповая - 1780 В | - |
|
Аналоговые входы |
||
|
Количество |
- |
8 |
|
Тип измеряемых сигналов |
- |
4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
|
Период обновления значений всех каналов, не более |
- |
20 мс |
|
Работа в дискретном режиме |
- |
Да |
|
Гальваническая развязка |
- |
Отсуствует |
|
Дискретные выходы |
||
|
Количество |
До 16 |
|
|
Тип |
Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) |
|
|
Допустимый ток нагрузки, не более |
||
|
Релейные (Р): |
5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока |
|
|
Транзиторные (К): |
0,2 А при напряжении не более 60 В постоянного тока |
|
|
Гальваническая развязка |
Индивидуальная |
|
| Электрическая прочность изоляции | ||
| Релейные (Р): | 2300 В, между выходами – 1780 В | |
| Транзиторные (К): | 740 В, между выходами – 740 В | |
|
Аналоговые выходы |
||
|
Количество |
- |
2 |
|
Тип аналогового выхода |
- |
Универсальный
4...20 мА / 0...10 В |
|
Разрядность ЦАП |
- |
12 бит |
|
Гальваническая развязка |
- | Индивидуальная |
| Электрическая прочность изоляции | - | 510 В |
|
Коммуникационные возможности |
||
|
Интерфейс RS-485 (до 2 шт-выбирается при заказе) |
||
|
Протокол связи |
Modbus RTU/ASCII |
|
|
Режим работы |
Master/Slave |
|
 |
 |

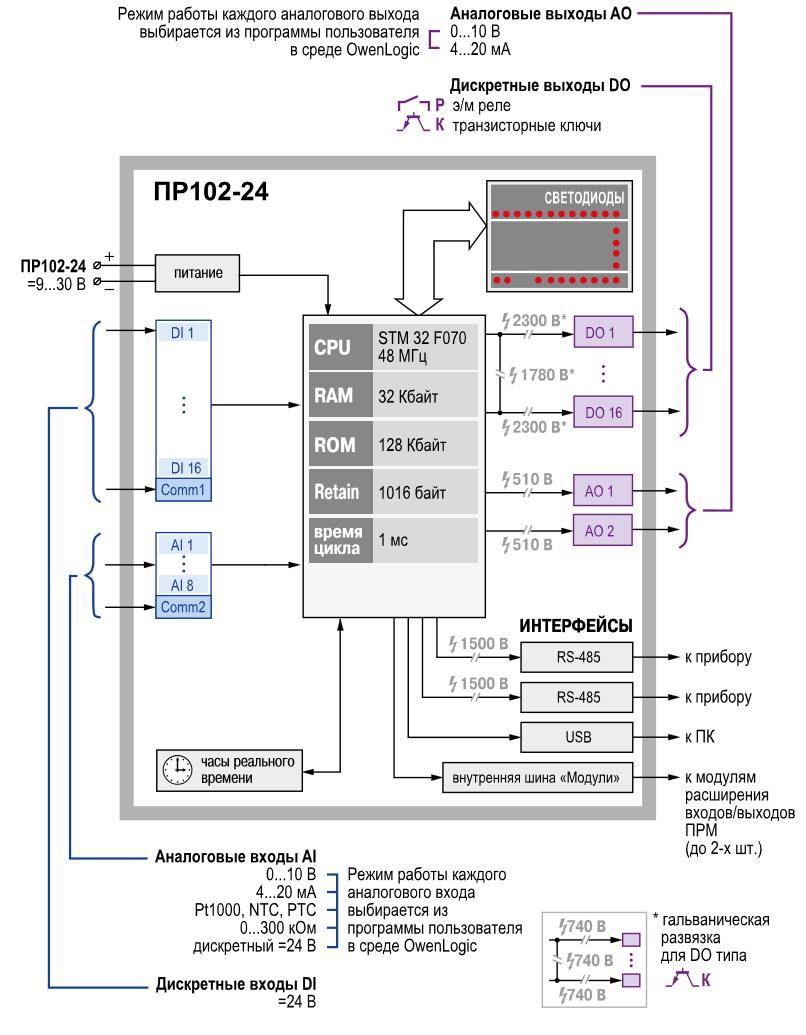

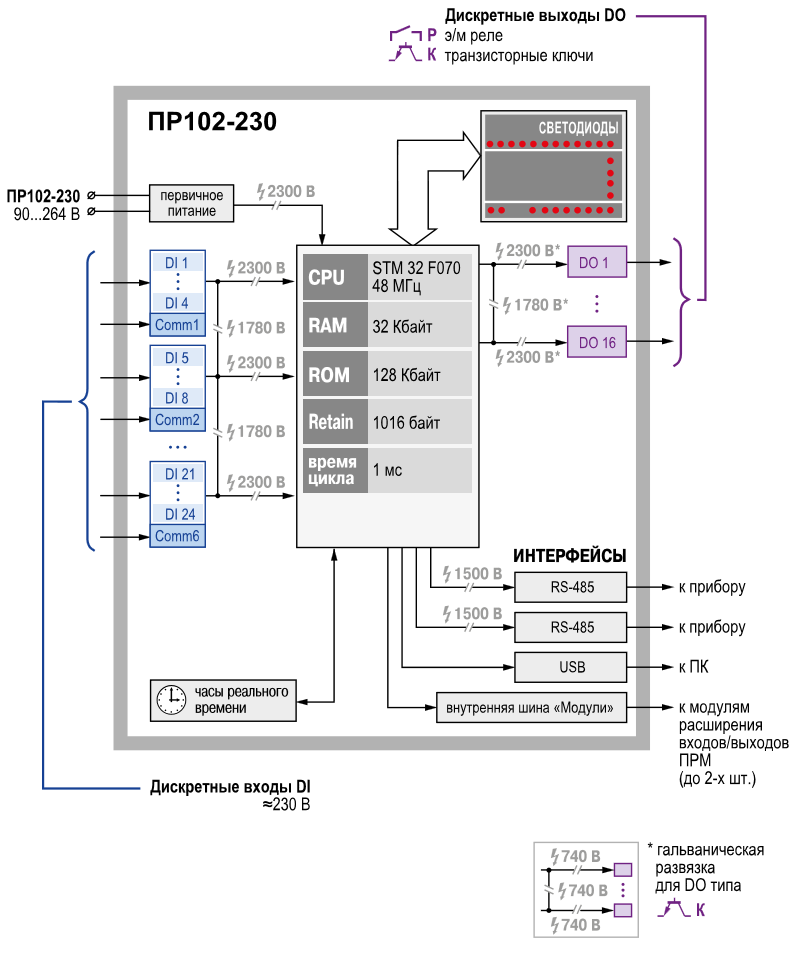

| Функциональная схема ОВЕН ПР102-24 | Функциональная схема ОВЕН ПР102-230 |
Модификации ПР102-230
|
Модификация |
Питание, В |
Входы |
Выходы |
Количество RS-485 |
||
|
Дискретные |
Аналоговые |
Дискретные |
Аналоговые |
|||
|
ПР102-230.2416.01.1 |
~230 В |
24 (~230 В) |
— |
16 (Р) |
— |
1 |
|
ПР102-230.2416.01.2 |
~230 В |
24 (~230 В) |
— |
16 (Р) |
— |
2 |
|
ПР102-230.2416.11.1 |
~230 В |
24 (~230 В) |
— |
16 (K) |
— |
1 |
|
ПР102-230.2416.11.2 |
~230 В |
24 (~230 В) |
— |
16 (K) |
— |
2 |
Модификации ПР102-24
|
Модификация |
Тип питания |
Входы |
Выходы |
Количество RS-485 |
||
|
Дискретные |
Аналоговые |
Дискретные |
Аналоговые |
|||
|
ПР102-24.2416.03.1 |
=24 В |
16 (=24 В) |
8 |
16 (Р) |
— |
1 |
|
ПР102-24.2416.03.2 |
=24 В |
16 (=24 В) |
8 |
16 (Р) |
— |
2 |
|
ПР102-24.2416.06.1 |
=24 В |
16 (=24 В) |
8 |
14 (Р) |
2 |
1 |
|
ПР102-24.2416.06.2 |
=24 В |
16 (=24 В) |
8 |
14 (Р) |
2 |
2 |
|
ПР102-24.2416.13.1 |
=24 В |
16 (=24 В) |
8 |
16 (К) |
— |
1 |
|
ПР102-24.2416.13.2 |
=24 В |
16 (=24 В) |
8 |
16 (К) |
— |
2 |
|
ПР102-24.2416.16.1 |
=24 В |
16 (=24 В) |
8 |
14 (К) |
2 |
1 |
|
ПР102-24.2416.16.2 |
=24 В |
16 (=24 В) |
8 |
14 (К) |
2 |
2 |

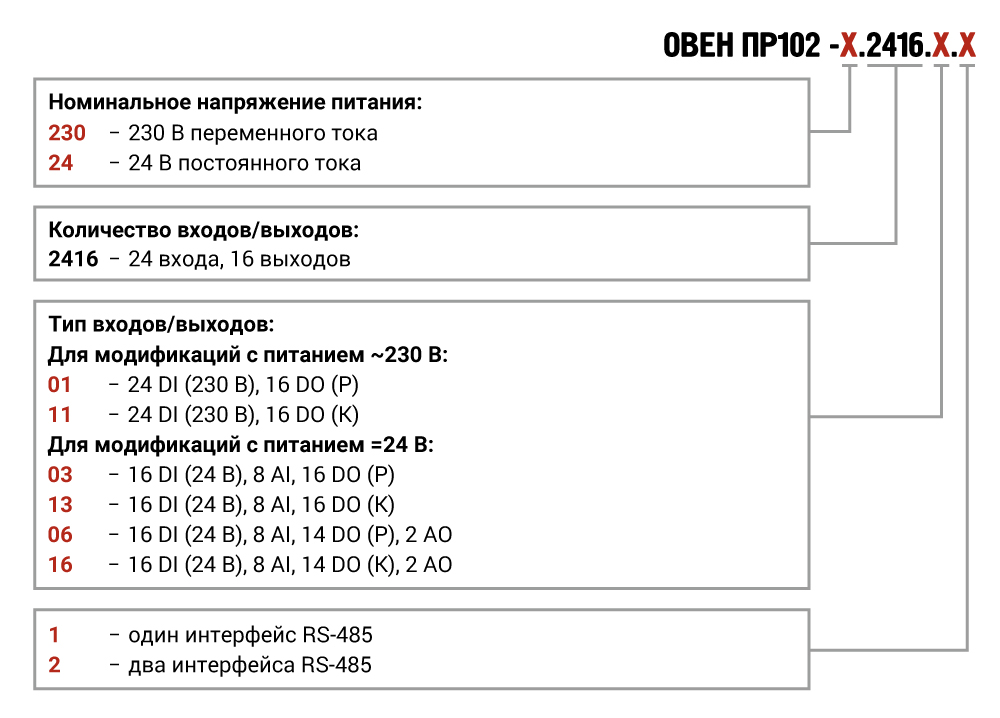

Модификации ПР102

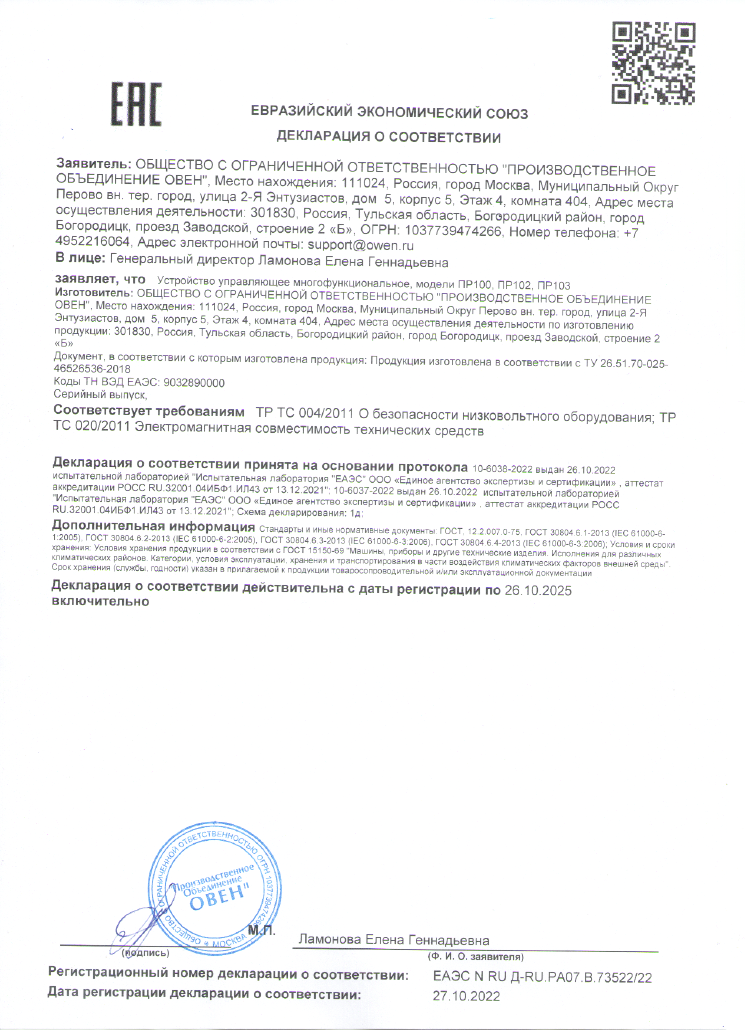

Декларация о соответствии на ПР102
Краткое руководство по эксплуатации ПР102–230.2416.01.X
Краткое руководство по эксплуатации ПР102–230.2416.11.X
Краткое руководство по эксплуатации ПР102–24.2416.16.X
Краткое руководство по эксплуатации ПР102–24.2416.13.X
Краткое руководство по эксплуатации ПР102–24.2416.06.X
Краткое руководство по эксплуатации ПР102–24.2416.03.X
