СПК210 сенсорные панельные контроллеры

Производитель: Овен

СПК107 сенсорные панельные контроллеры с Ethernet

От 1 747.64 pуб. с НДС

В наличии

Заказать

Описание

Технические характеристики

Схемы подключения

Документация

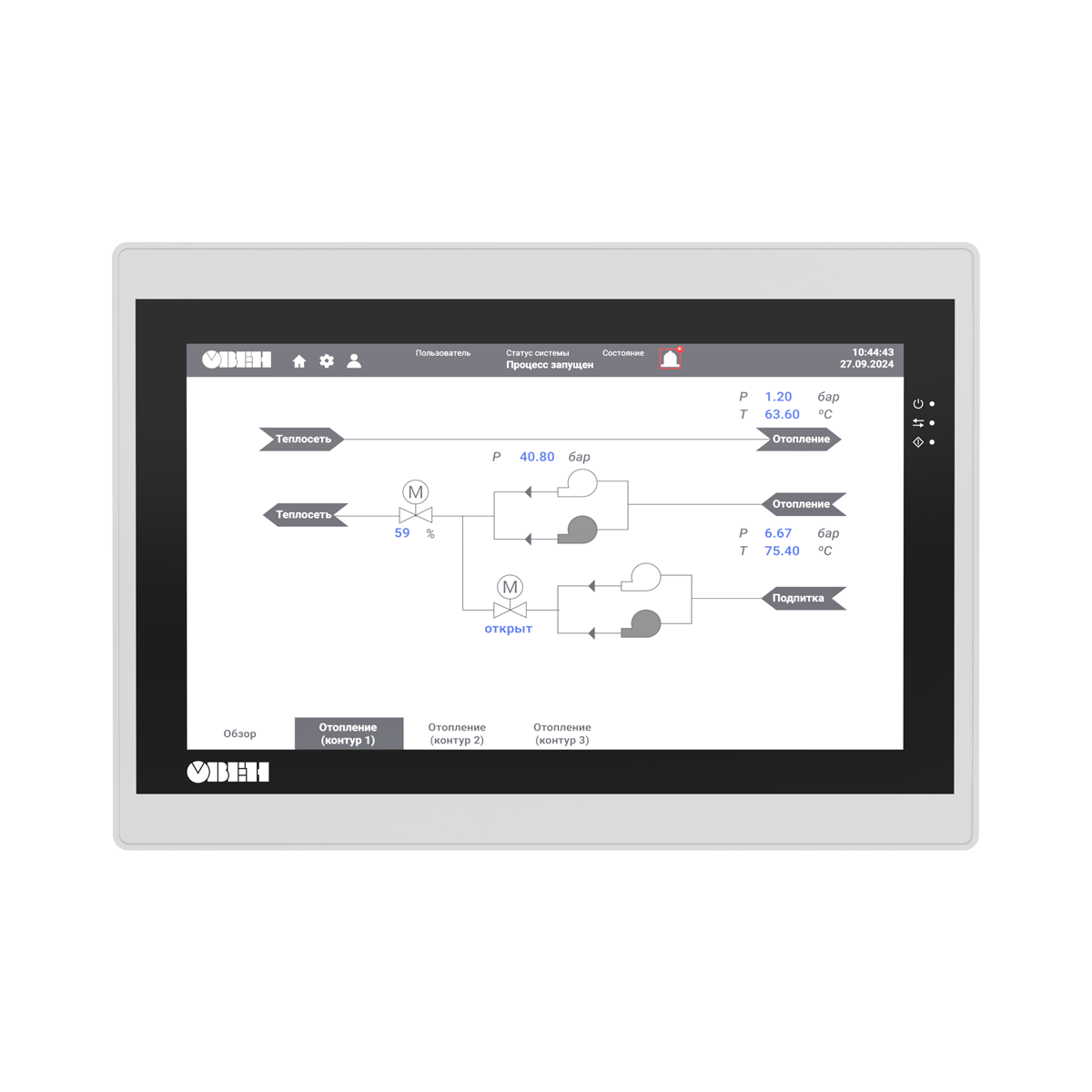

СПК210 — высокопроизводительные сенсорные панельные контроллеры, объединяющие функции программируемого логического контроллера (ПЛК) и панели оператора (HMI) в одном устройстве. Применение СПК210 позволяет разрабатывать алгоритмы и визуализацию в одной среде программирования и сэкономить место в шкафу автоматики.

Сенсорные панельные контроллеры линейки СПК210 стали эволюционным развитием линейки СПК1хх. Улучшенные технические характеристики позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

Современная высокопроизводительная платформа.
Экономия монтажного пространства в шкафу автоматики.
Снижение общей стоимости системы управления.
Полная совместимость с модулями Мх110 и Мх210.
Разработка алгоритмов и визуализации в одной среде программирования.

Отличительные особенности

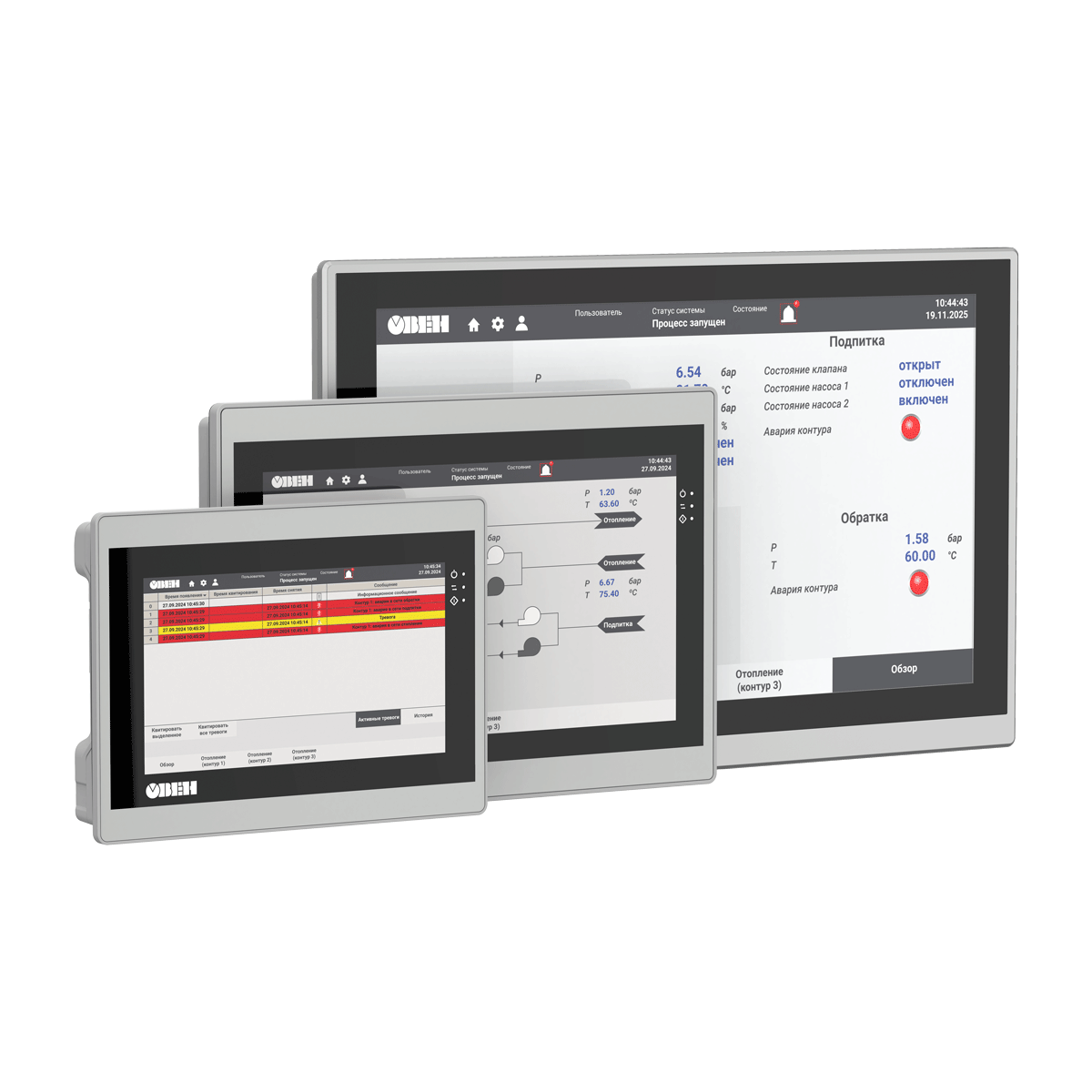

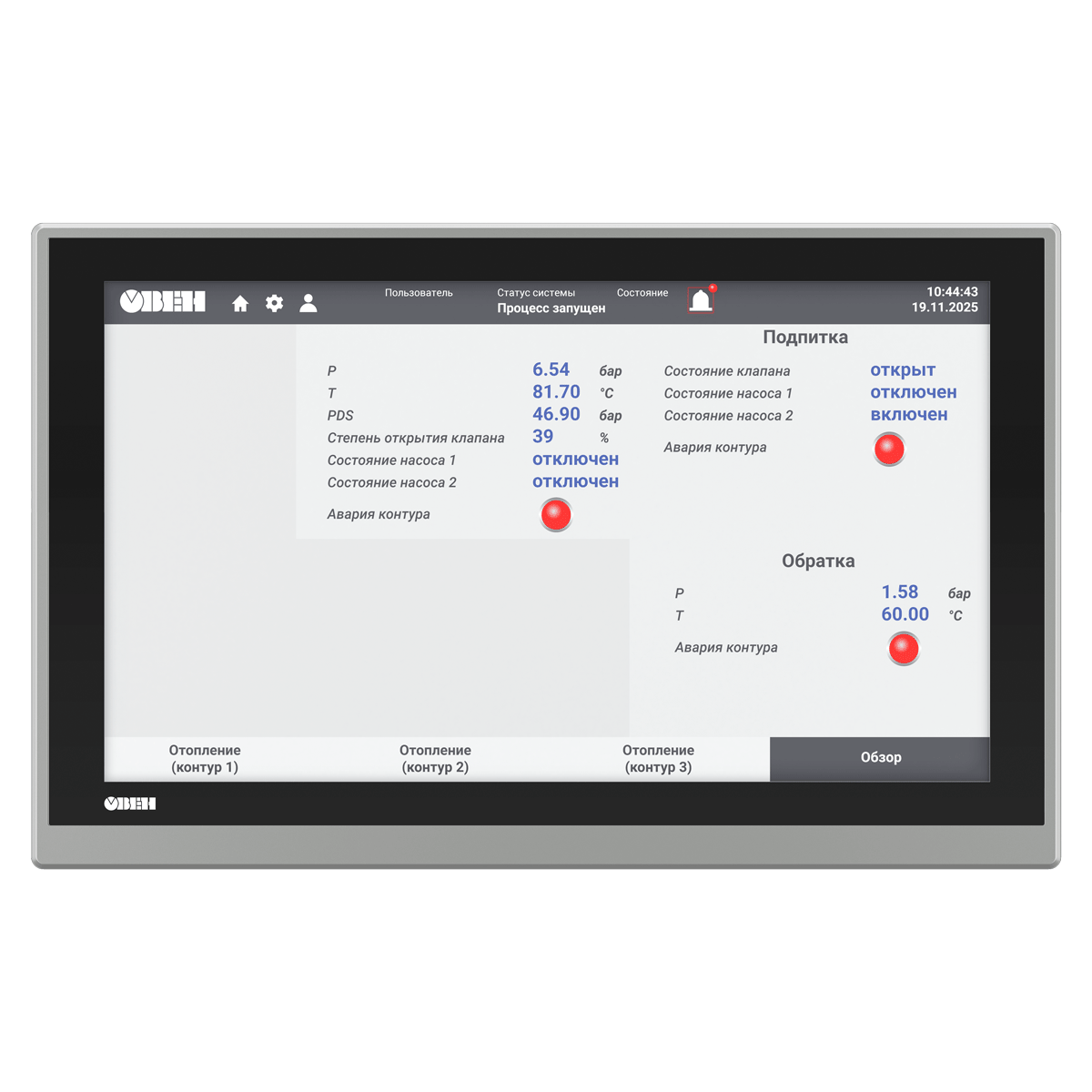

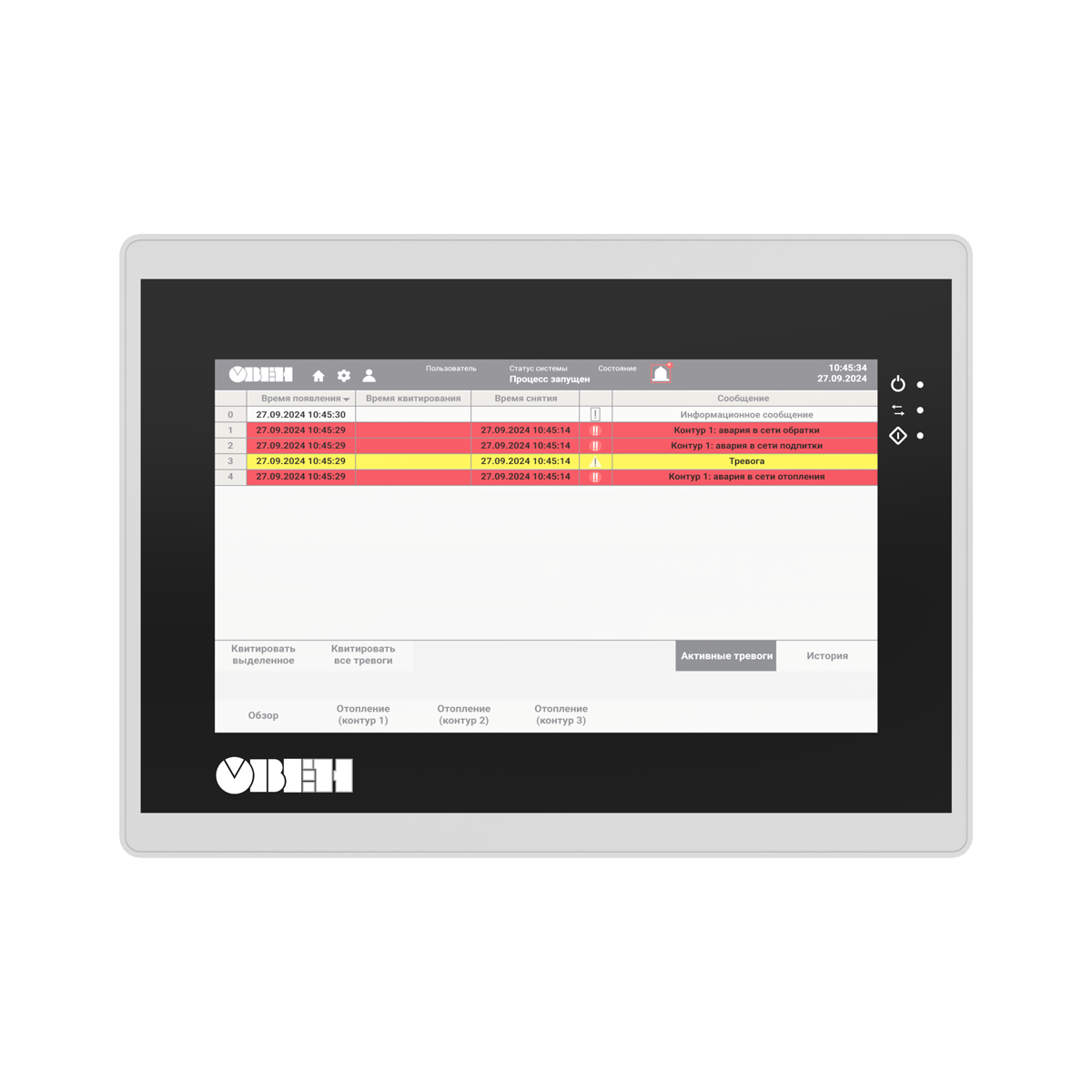

Сенсорный резистивный дисплей 7” (800×480), 10.2” (1024×600) или 15.6” (1920×1080).
Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 1×RS-232, USB Host, USB Device, слот для SD-карт.
1×RS-485 имеет гальваническую изоляцию.
Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
Поддержка web-визуализации.
Интеграция с сервисом удаленной диспетчеризации OwenCloud.
Встроенная операционная система Linux.
Гибко настраиваемый сторожевой таймер (WatchDog).
Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
Поддержка GSM/GPRS-модемов.
Программирование в среде CODESYS V3.5.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
Поддержка прямого подключения устройств через порт USB-A – мышь, клавиатура.
Степень защиты IP65.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
Интегрированный редактор визуализации и конфигураторы обмена.
Продвинутые средства отладки и эмуляции.
Множество библиотек, упрощающих разработку проекта.
Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Параметр	СПК210-07	СПК210-10	СПК210-15
Процессор	4х Cortex-A35
Частота	1200 МГц
Объем ПЗУ	4 Гб (eMMC)
Объем ОЗУ	512 Мб (DDR3)
Объем Retain-переменных	64 Кб (MRAM)
Минимальное время выполнения одного цикла программы	10 мс
Часы реального времени (RTC)	Есть¹⁾
Звук	Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея	TFT LCD, резистивный
Тип подсветки	LED (светодиодная подсветка)²⁾
Количество цветов	16 млн	16 млн	262 тыс.
Диагональ	7,0 дюймов	10,2 дюйма	15,6 дюйма
Разрешение	800×480 пикселей	1024×600 пикселей	1920×1080 пикселей
Размер пикселя (ширина×высота)	0,1926×0,1790 мм	0,2775×0,2760 мм	0,17925×0,17925 мм
Рабочая зона дисплея (ширина×высота)	154,08×85,92 мм	222,00×132,48 мм	344,16×193,59 мм
Яркость	300 кд/м²	350 кд/м²	250 кд/м²
Контрастность	500:1		800:1
Угол обзора слева/справа/сверху/снизу	80/80/60/80°	65/65/45/65°	85/85/85/85°
Время наработки на отказ подсветки, не менее	60 000 часов при температуре +25 °C
Интерфейсы

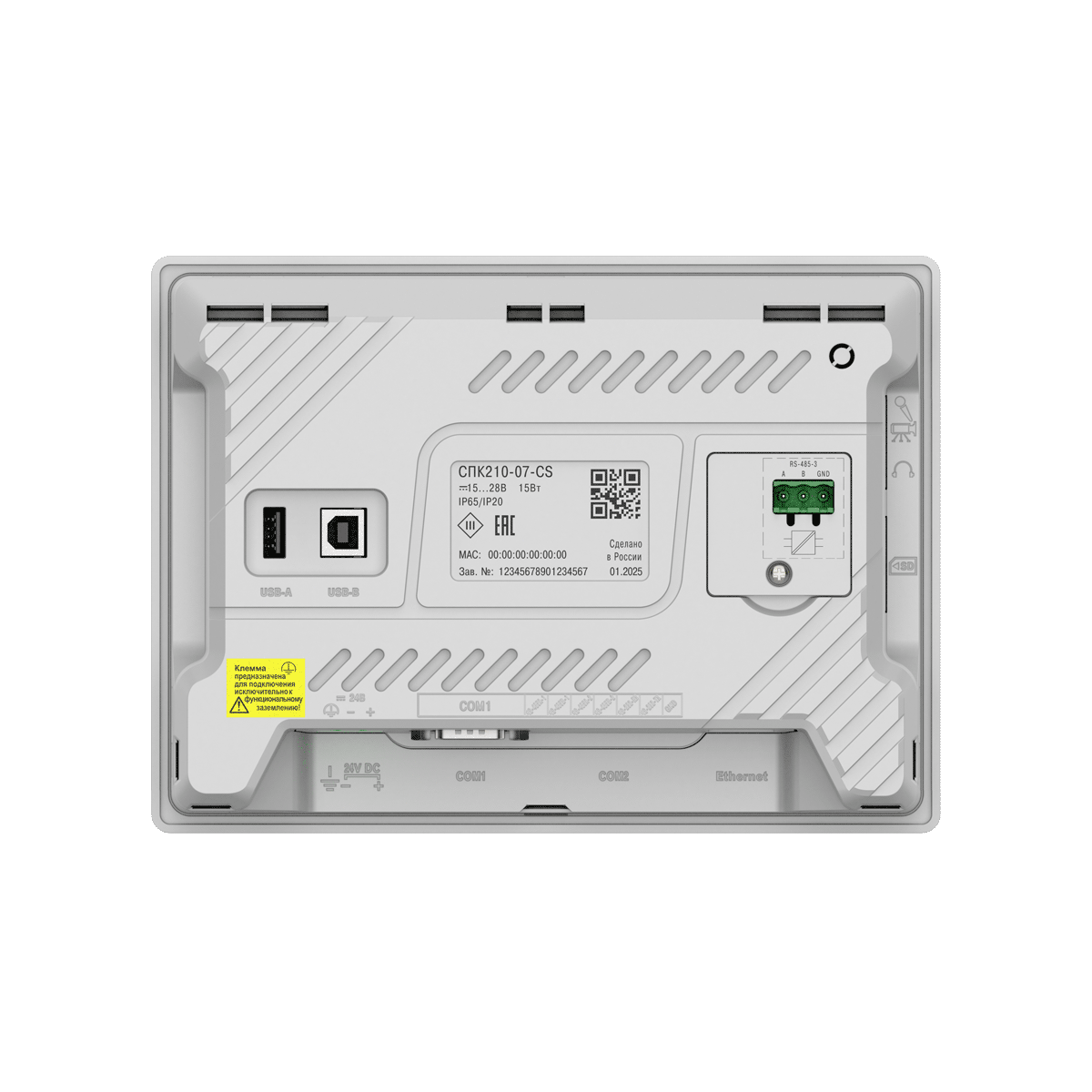

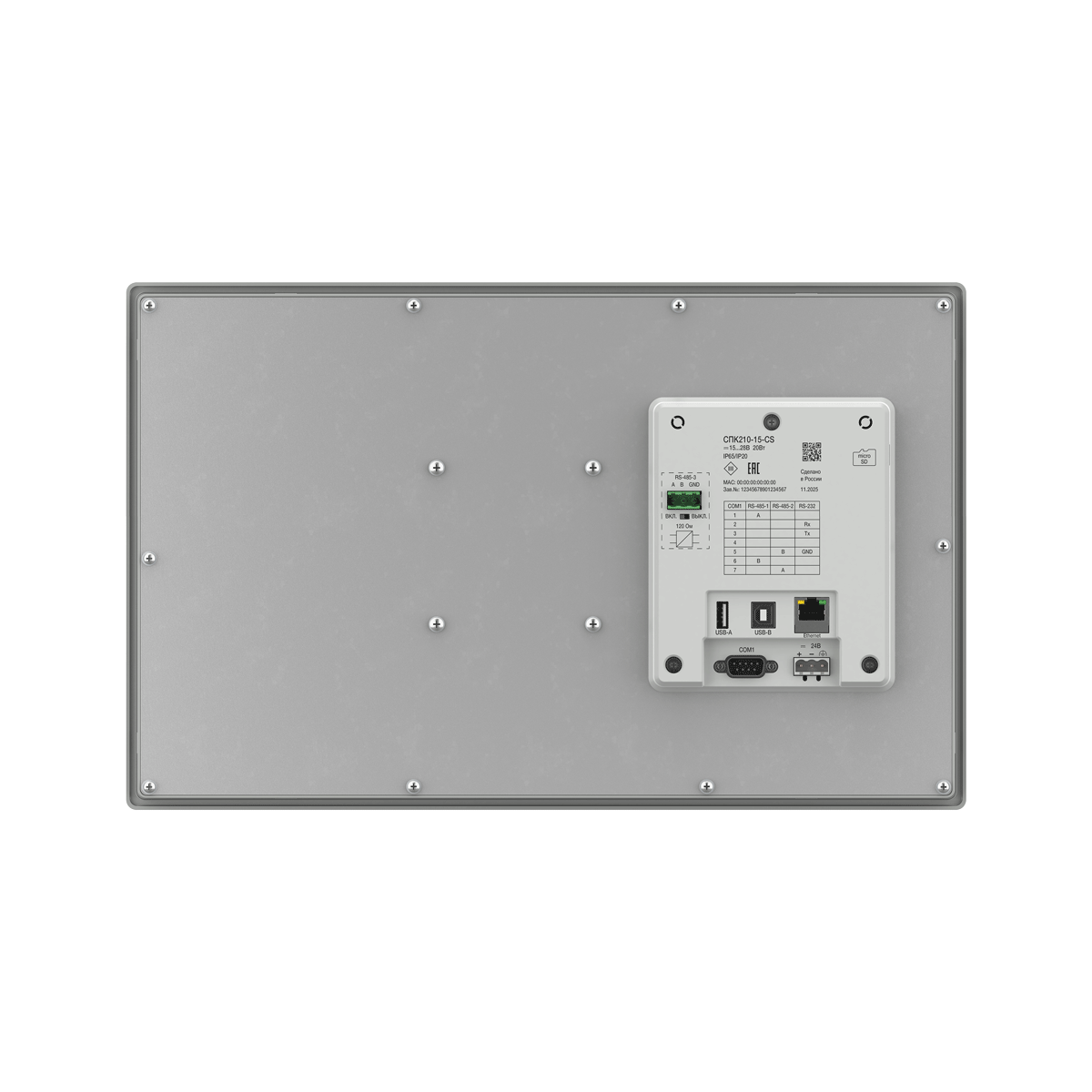

COM-порты	3 × RS-485, 1 × RS-232; на портах RS-485-1, RS-485-2, RS-485-3 имеются подтягивающие резисторы. Сопротивление резисторов соответственно равно 1 кОм, 1 кОм, 10 кОм; тип разъема DB9M (RS-485-1, RS-485-2, RS-232), клеммы (RS-485-3); интерфейс RS-485-3 имеет индивидуальную гальваническую изоляцию 1000 В относительно всех остальных узлов прибора; сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B; все интерфейсы являются независимыми; поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков³⁾; в комплект поставки входит адаптер СПК210, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер и интерфейс RS-485-3 имеют встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet	1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации; поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent)³
USB Device	1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)⁴⁾
USB Host⁵⁾	1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА)
SD Card⁶⁾	Для архивов, импорта файлов рецептов, загрузки проектов
Питание⁷⁾
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения	15…28 В
Номинальное напряжение питания	24 В
Максимальный потребляемый ток в момент запуска, не более	14 А в течение 200 мкс
Максимальная потребляемая мощность в установившемся режиме, не более⁸⁾	15 Вт		20 Вт
Сопротивление изоляции	10 МОм при 500 В постоянного тока
Напряжение изоляции	500 В переменного тока (не более минуты)
Программирование
Версия ОС	Linux 4.19.232-rt104
Среда программирования	CODESYS V3.5 SP17 Patch 3
Корпус
Конструктивное исполнение	Для щитового крепления
Тип вентиляции	Естественная вентиляция
Виброустойчивость	В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры	(201,2×147,2×39) ± 1 мм	(272×191×41,5) ± 1 мм	(403 × 253× 35,2) ± 1 мм
Установочные размеры	192×138 мм	260×179 мм	394 × 244 мм
Степень защиты корпуса по ГОСТ 14524:
- со стороны лицевой панели	IP65
- со стороны задней панели	IP20
Общие характеристики
Масса брутто, не более	1 кг	1,6 кг	2,8 кг
Средний срок службы, не менее	10 лет
Средняя наработка на отказ, не более	60 000 ч
Рабочая температура	-10…+55 °С		0…+50 °С
Рабочая влажность	30…80 % (без конденсации)

Примечание
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Можно реализовать нестандартные протоколы.
4) Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
6) У СПК210-15 разъем MicroSD.
7) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
8) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

¹Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
²Яркость подсветки может быть изменена программно.
³Имеется возможность реализации нестандартных протоколов.
⁴Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
⁵При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Cхемы подключения

Назначение контактов соединителя питания

	Номер контакта	Наименование сигнала
	1	Функциональное заземление*
	2	GND
	3	+24 V
Примечание: * - подключение согласно ГОСТ Р 50571.5.54.

Соответствие контактов адаптера СПК210 и порта COM1 (DB9M)

Номер контакта	Наименование сигнала	Номер контакта адаптера СПК210
1	RS-485-1 A	1
2	RS-232-1 RX	5
3	RS-232-1 TX	6
4	RS-485-2 B	4
5	GND	7
6	RS-485-1 B	2
7	RS-485-2 A	3
8	-	-
9	-	-
