Датчики температуры ОВЕН ДТС3ххх предназначены для непрерывного измерения температуры в системах ОВК (HVAC): температуры воздуха на улице, в канале воздуховода и помещении, температуры поверхности трубопровода и температуры теплоносителя в трубопроводе. На основе показаний этих термосопротивлений можно построить эффективную систему осушения: осушитель воздуха для шкафа управления будет включаться при превышении заданной точки росы.
Таблица сравнения ДТС3ХХХ
Назначение | Снят с продаж с 29.01.24 | Аналог |
Канальный датчик температуры | ДТС3015 | ДТС3032 |
Накладной датчик температуры | ДТС3225 | ДТС3222 |
Погружной датчик температуры | ДТС3105 | ДТС3042 |
ДТС3194 | ДТС3044 |
Измерение температуры воздуха в канале воздуховода:
* фланец МФ-5-ПП заказывается отдельно для модели ДТС3014.
ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.
* Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
На данный момент обновленная линейка датчиков температуры ДТС3ххх не имеет сертификата об утверждении типа средств измерения, но, учитывая потребности клиентов, компания ОВЕН ведет работы по их получению.
Измерение температуры теплоносителя в прямом и обратном трубопроводе (без погружения сенсора):
ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.
* Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
На данный момент обновленная линейка датчиков температуры ДТС3ххх не имеет сертификата об утверждении типа средств измерения, но, учитывая потребности клиентов, компания ОВЕН ведет работы по их получению.
Измерение температуры окружающего воздуха:
ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.
* Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
На данный момент обновленная линейка датчиков температуры ДТС3ххх не имеет сертификата об утверждении типа средств измерения, но, учитывая потребности клиентов, компания ОВЕН ведет работы по их получению.
Характеристика | Значение | ||||||
ДТС3014, ДТС3224, ДТС3044 | ДТС3222, ДТС3032, ДТС3042, ДТС3125 | ||||||
НСХ | 50М, 100М | Pt100, Pt1000 | NTC3k, NTC10k, NTC20k | 50М, 100М | Pt100, Pt1000 | NTC3k, NTC10k, NTC20k | |
Диапазон измеряемых температур | Класс допуска А | — | -30…+250 °C | — | — | -30…+250 °C для ДТС3125: -30…+100 °C | — |
Классы допуска В | -50…+150 °C | -50…+250 °C | -50…+180 °C для ДТС3125: -40…+100 °C | -50…+250 °C для ДТС3125: -40…+100 °C | |||
1 | — | -40…+120 °C | — | -40…+120 °C (кроме ДТС3125) Для ДТС3125: -40…+100 °C | |||
Время термической реакции | 10…30 с | ||||||
Количество чувствительных элементов | 1 | ||||||
Схема внутренних соединений проводников | Двухпроводная, трехпроводная, четырехпроводная** | ||||||
Условное давление | Не более 0,6 МПа | ||||||
Исполнение сенсора относительно корпуса | Изолированный | ||||||
Длина кабельного вывода | 0,2 м – стандарт; до 20 м – по заказу | – | |||||
Исполнение коммутационной головки | – | Пластмассовая | |||||
Способ монтажа | Без резьбы: ДТС3014, ДТС3224, ДТС3125, ДТС3222 Фланец: ДТС3032 С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042* | ||||||
Материал защитной арматуры | 12Х18Н10Т, латунь | 12Х18Н10Т, медь | |||||
Степень защиты согласно ГОСТ 14254 | IP54, IP67 | IP65 | |||||
Средняя наработка на отказ, не менее | 35 000 ч | ||||||
Предельная температура окружающего воздуха | +90 °C | ||||||
* Возможны другие типы резьбы.
** Четырехпроводная схема не доступна для моделей с DIN
Конструктивное исполнение
| Конструктивное исполнение | Модель | Длина монтажной части, L | Материал защитной арматуры | Степень защиты |
D = 5 мм | 3014 | от 50 до 250 | 12Х18Н10Т | IP54 (кабель Э-экранированный) IP67 (кабель ЭС либо С - в силиконовой оболочке) |
 | 3224 | 43 | латунь | |
D = 5 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др. | 3044 | от 60 до 320 | 12Х18Н10Т | |
D = 6 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др. | 3042 | от 60 до 2000 мм | 12Х18Н10Т | IP65 |

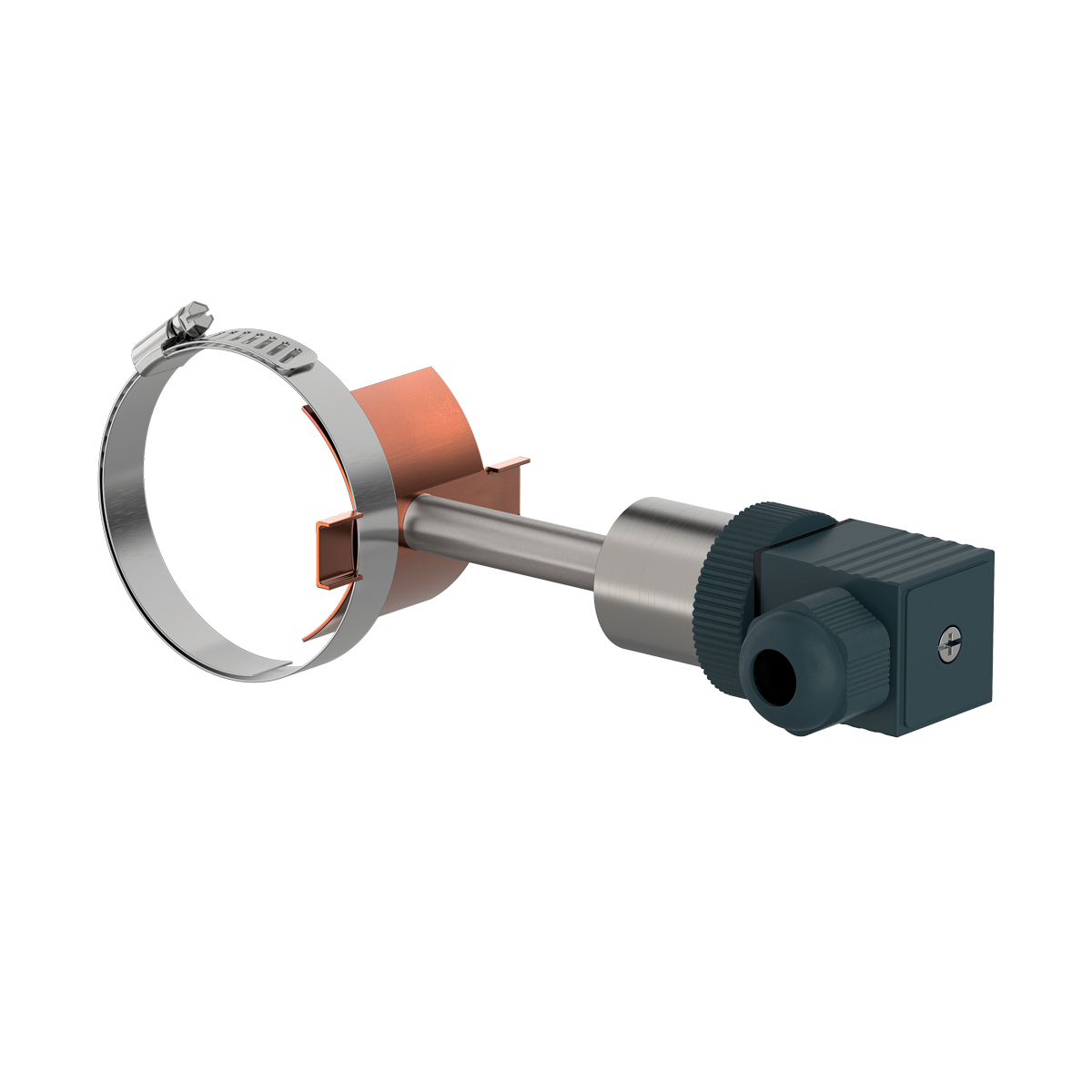

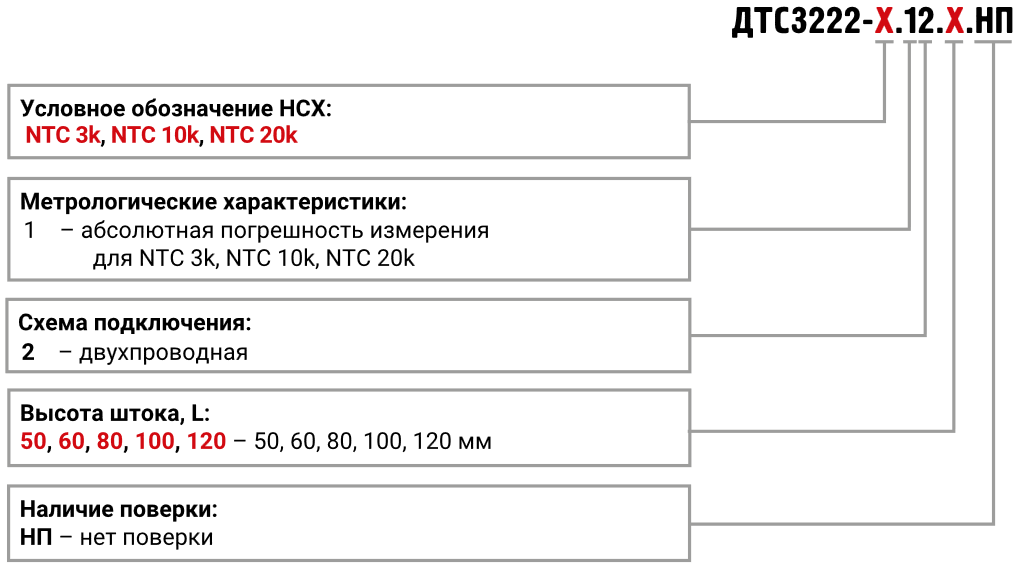

 | 3222 | 50, 60, 80, 100, 120 | 12Х18Н10Т, пластина –медь, в комплекте червячные хомуты 80 – 100 мм (2 шт.) | |

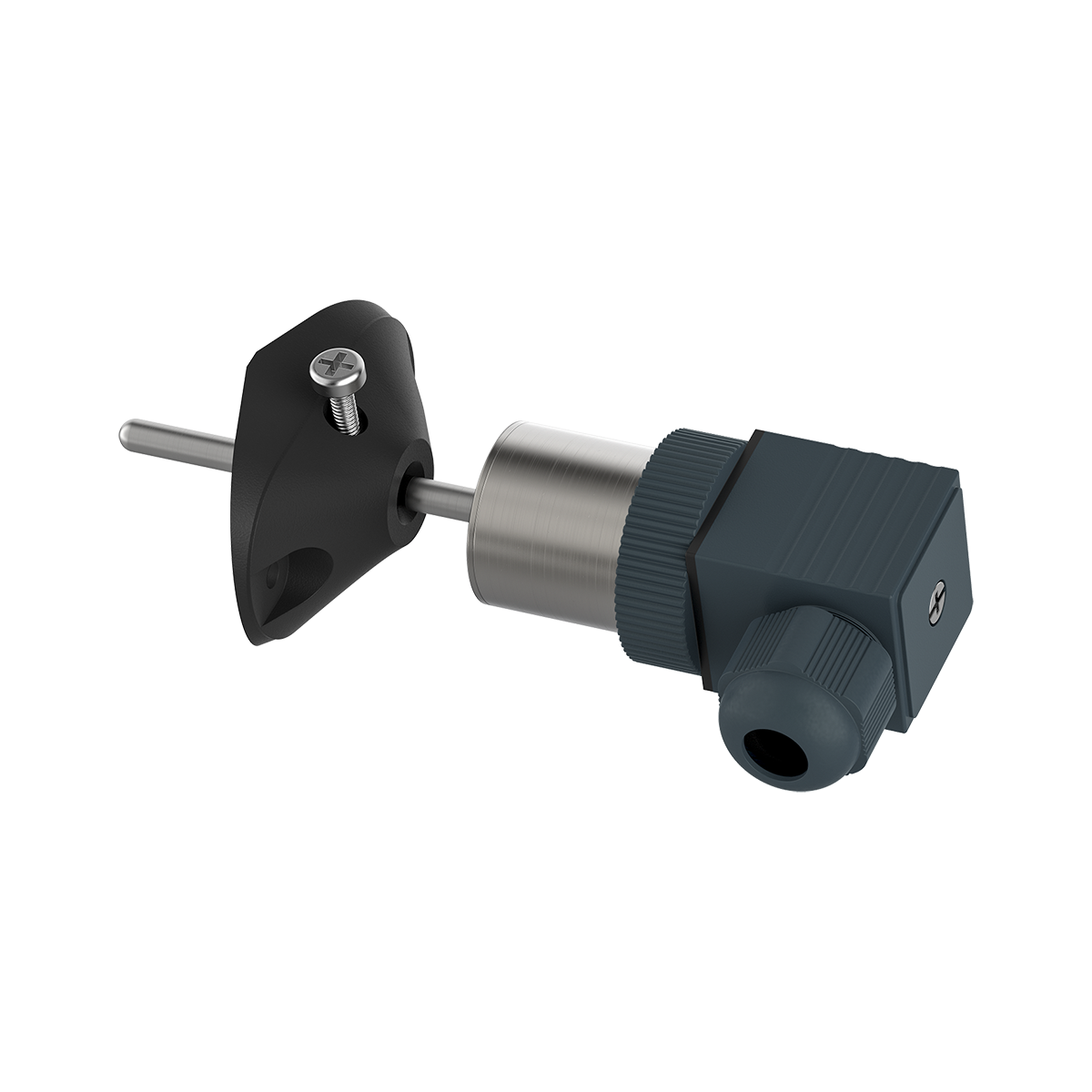

D = 5 мм | 3032 | от 60 до 1000 | 12Х18Н10Т, фланец в комплекте | |

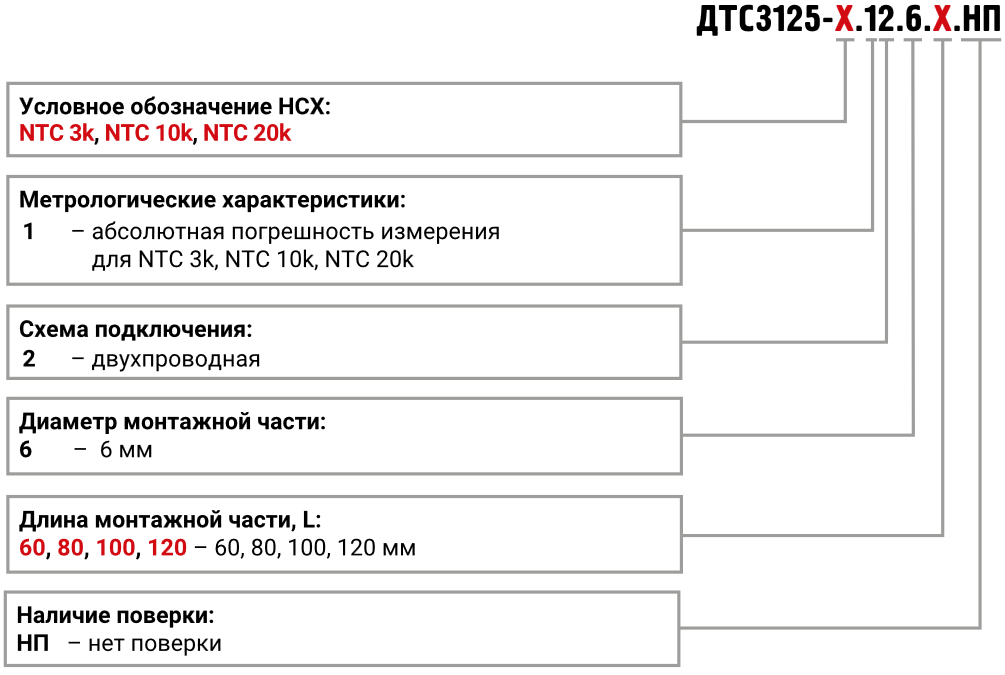

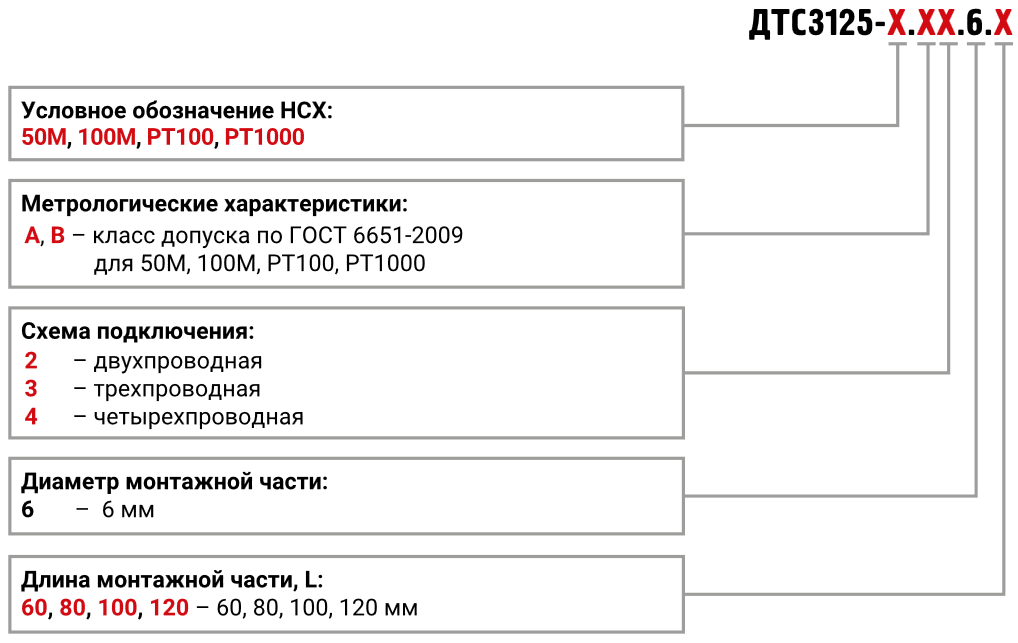

D = 6 мм | 3125 | 60, 80, 100, 120 | 12Х18Н10Т |
1) При двухпроводной схеме для моделей ДТС3хх4 суммарная длина погружаемой части L и кабельного вывода l:
При двухпроводной схеме для моделей ДТС3хх5 и ДТС3хх2 длина погружаемой части L:

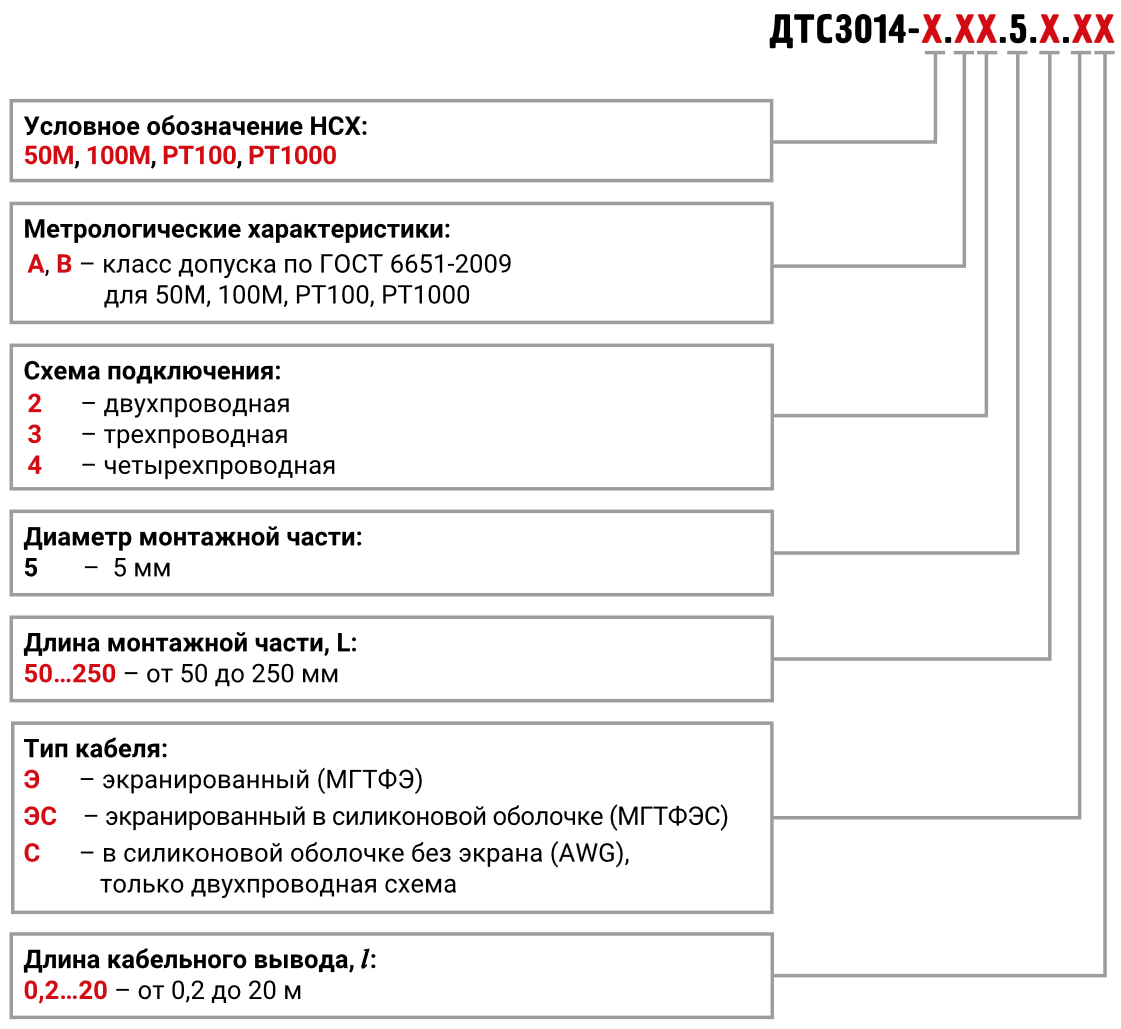

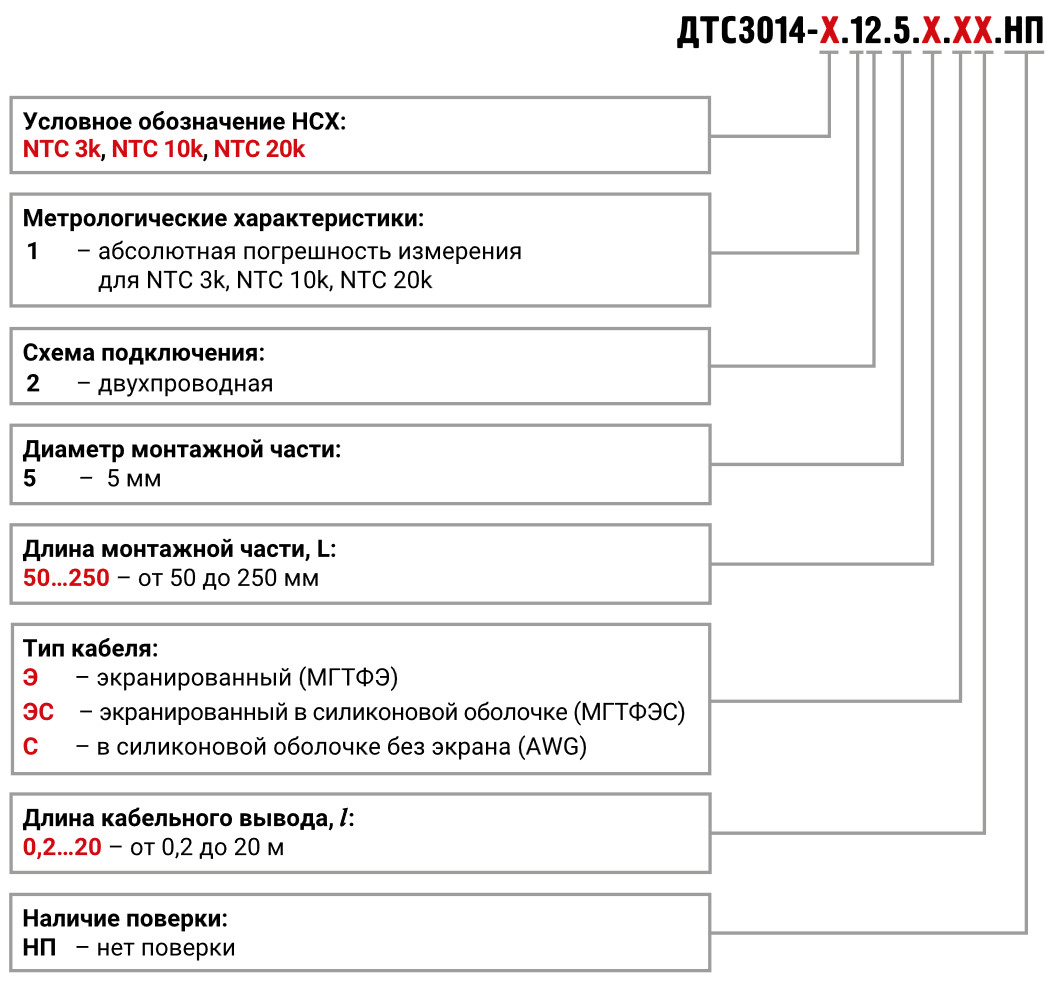

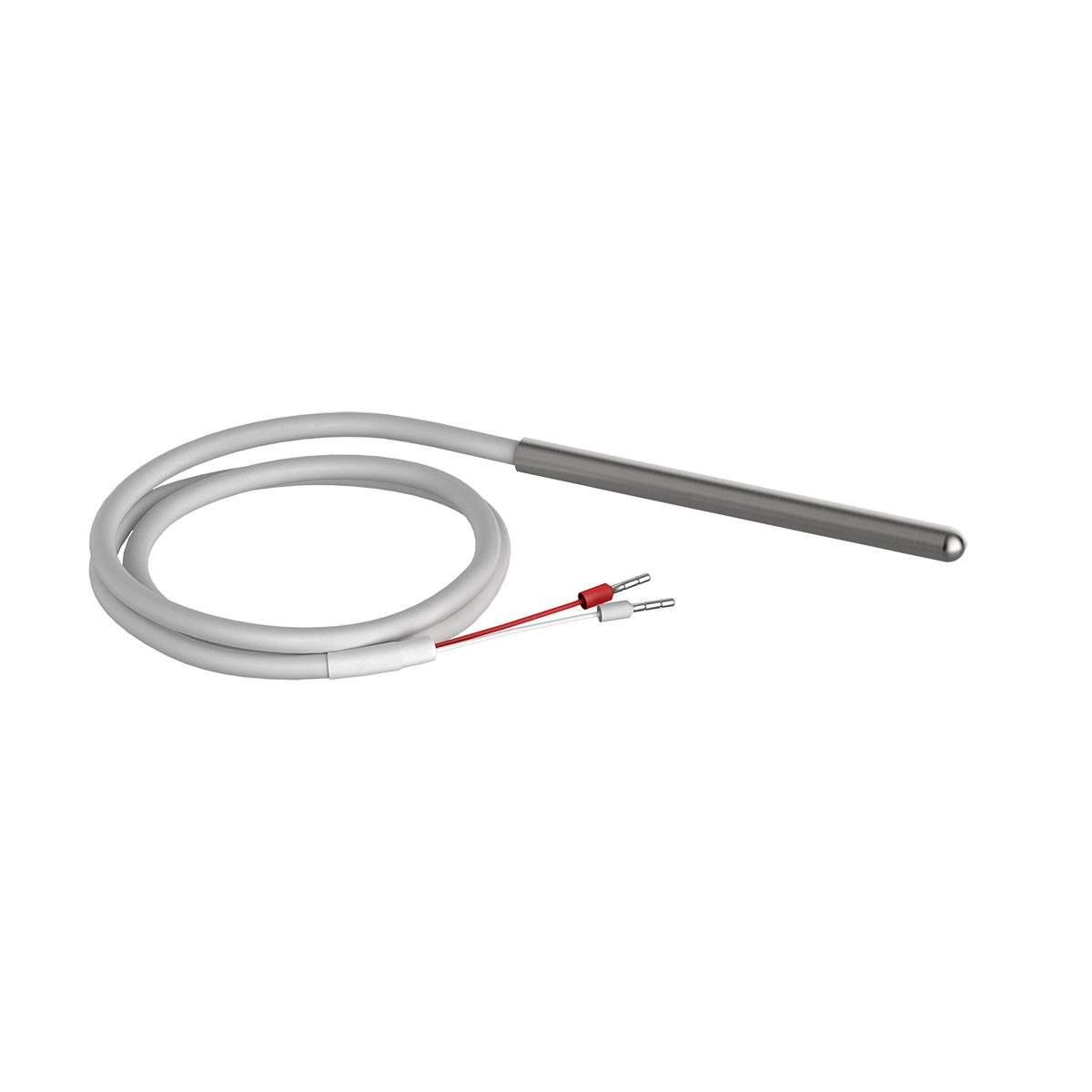

Датчик температуры модель ДТС3014, НСХ РТ1000, класс допуска В, трехпроводная схема подключения, диаметр корпуса 5 мм, длина монтажной части 50 мм, кабель МГТФЭС длиной 2 м.

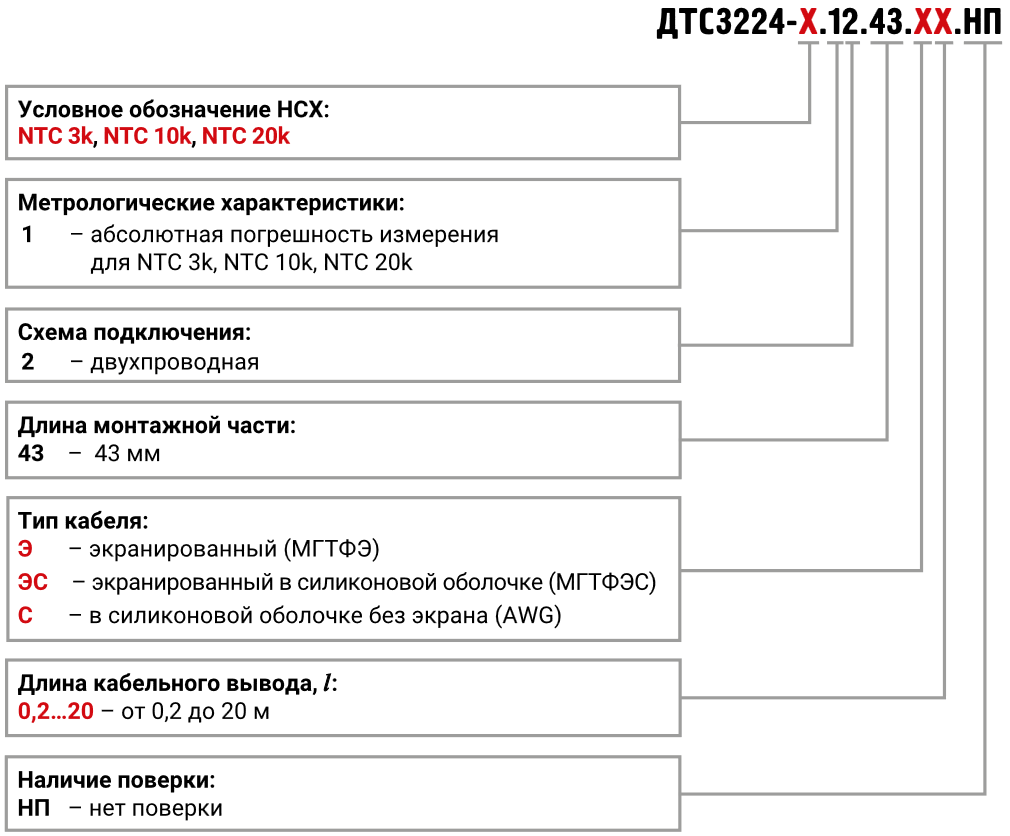

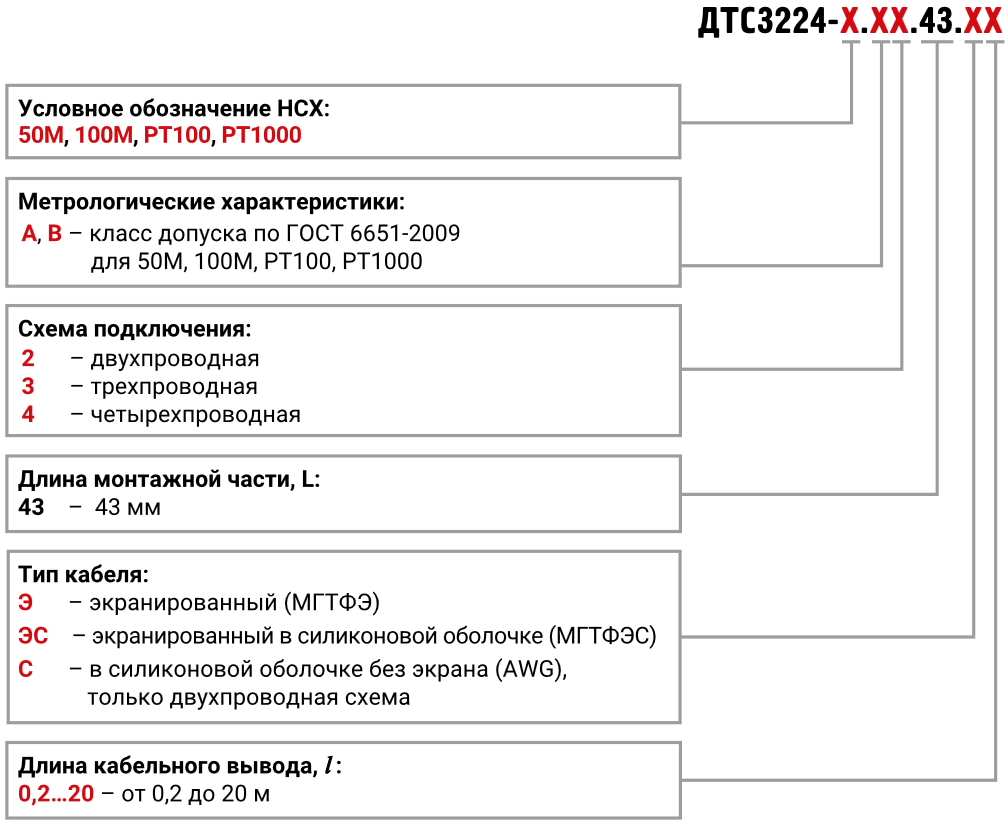

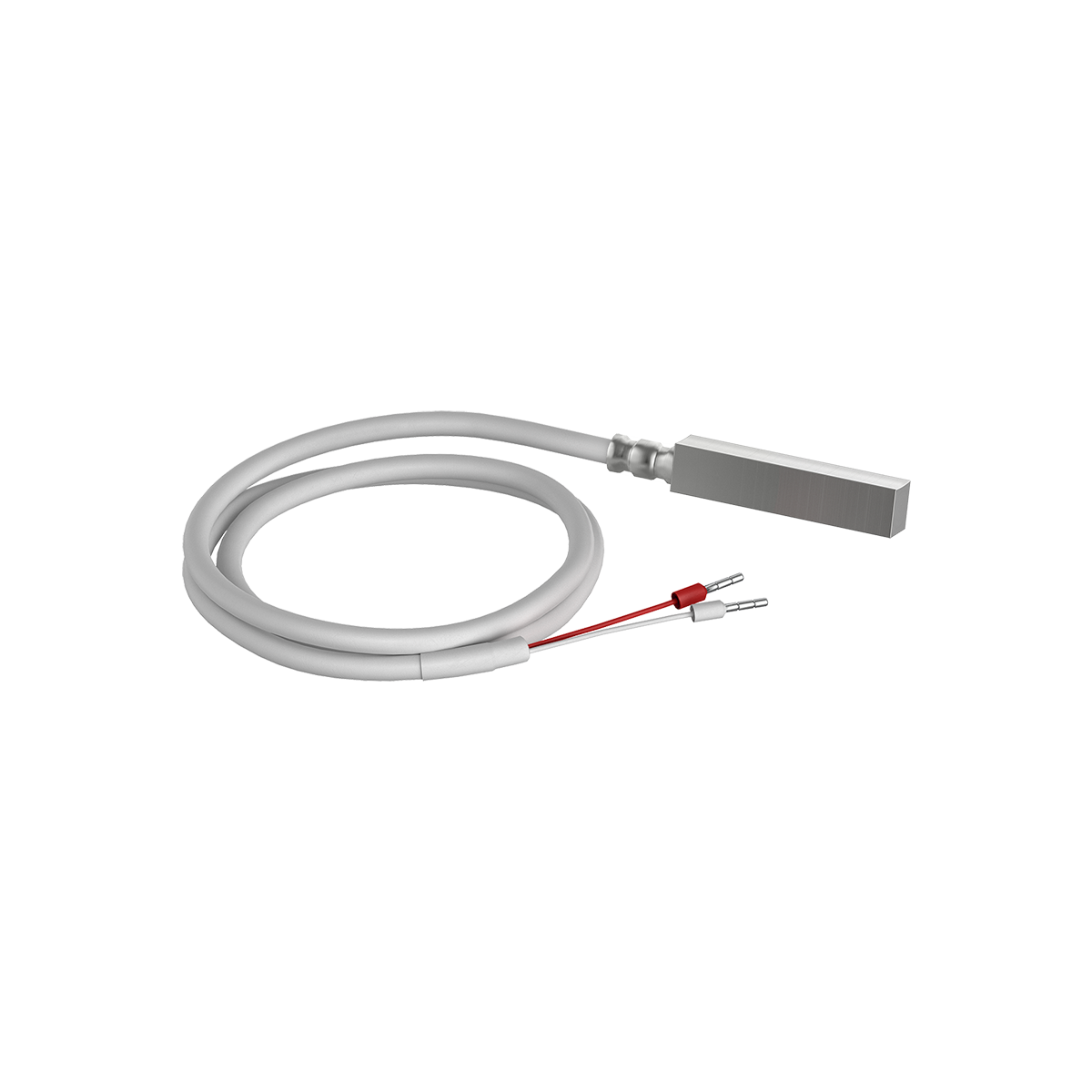

Датчик температуры накладной ДТС3224, НСХ NTC10k, двухпроводная схема подключения, длина корпуса 43 мм, кабель AWG длиной 2 м.

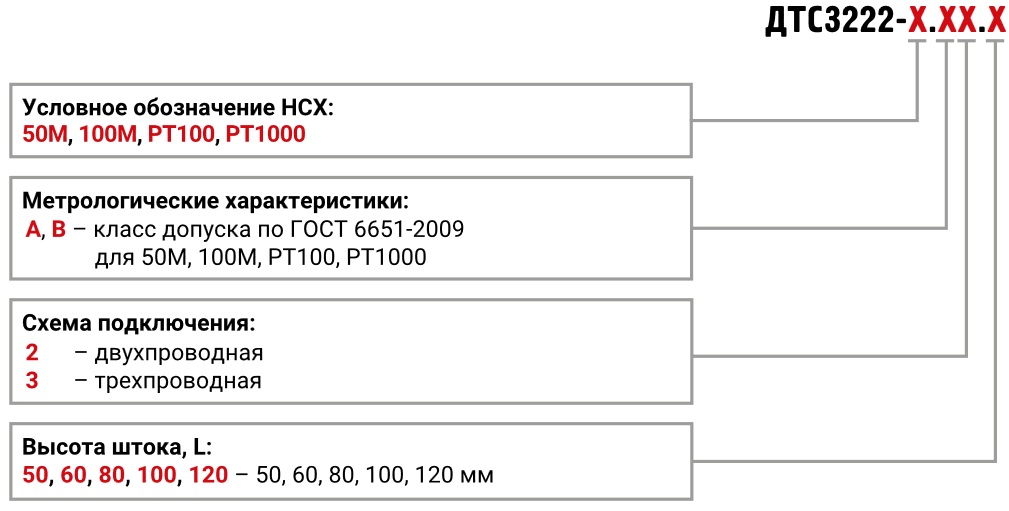

Датчик температуры накладной с DIN, НСХ РТ1000, класс допуска В, двухпроводная схема подключения, высота штока 80 мм.

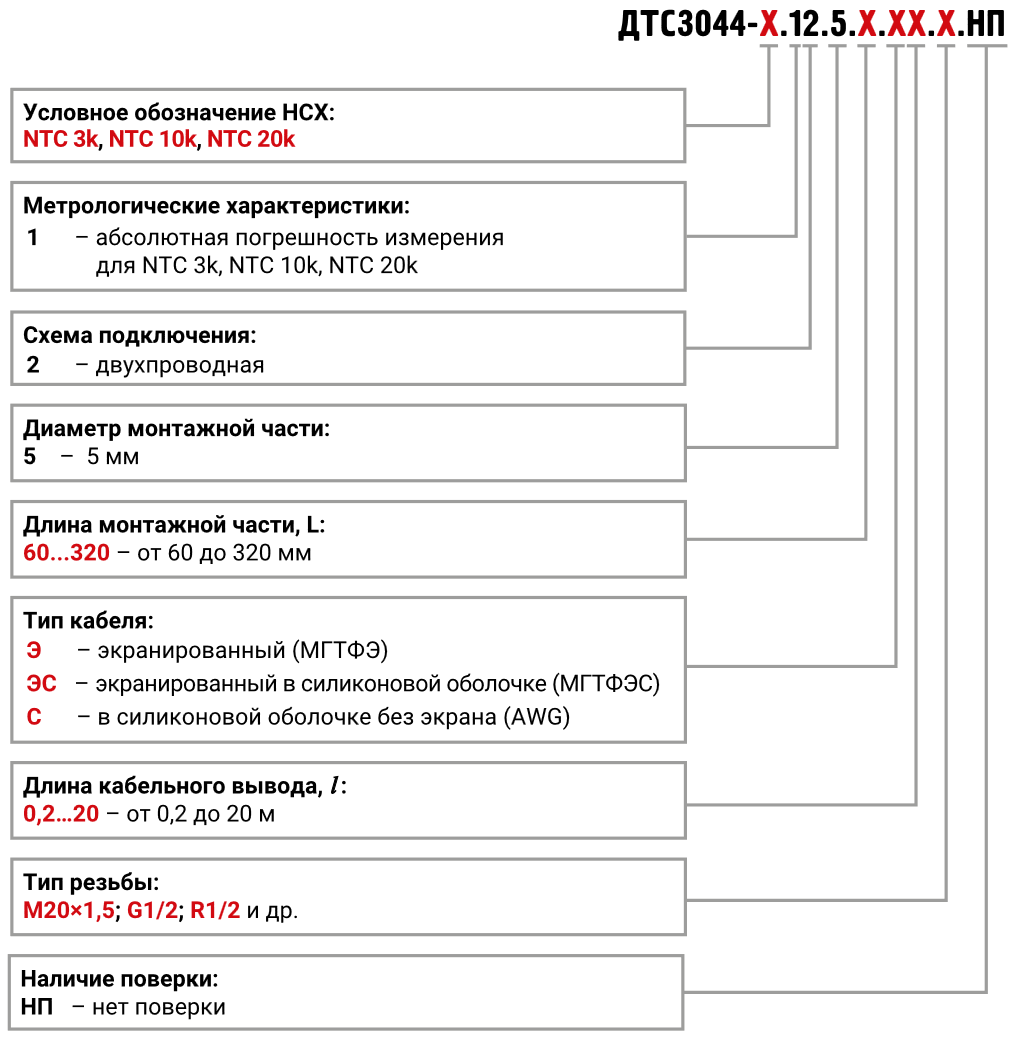

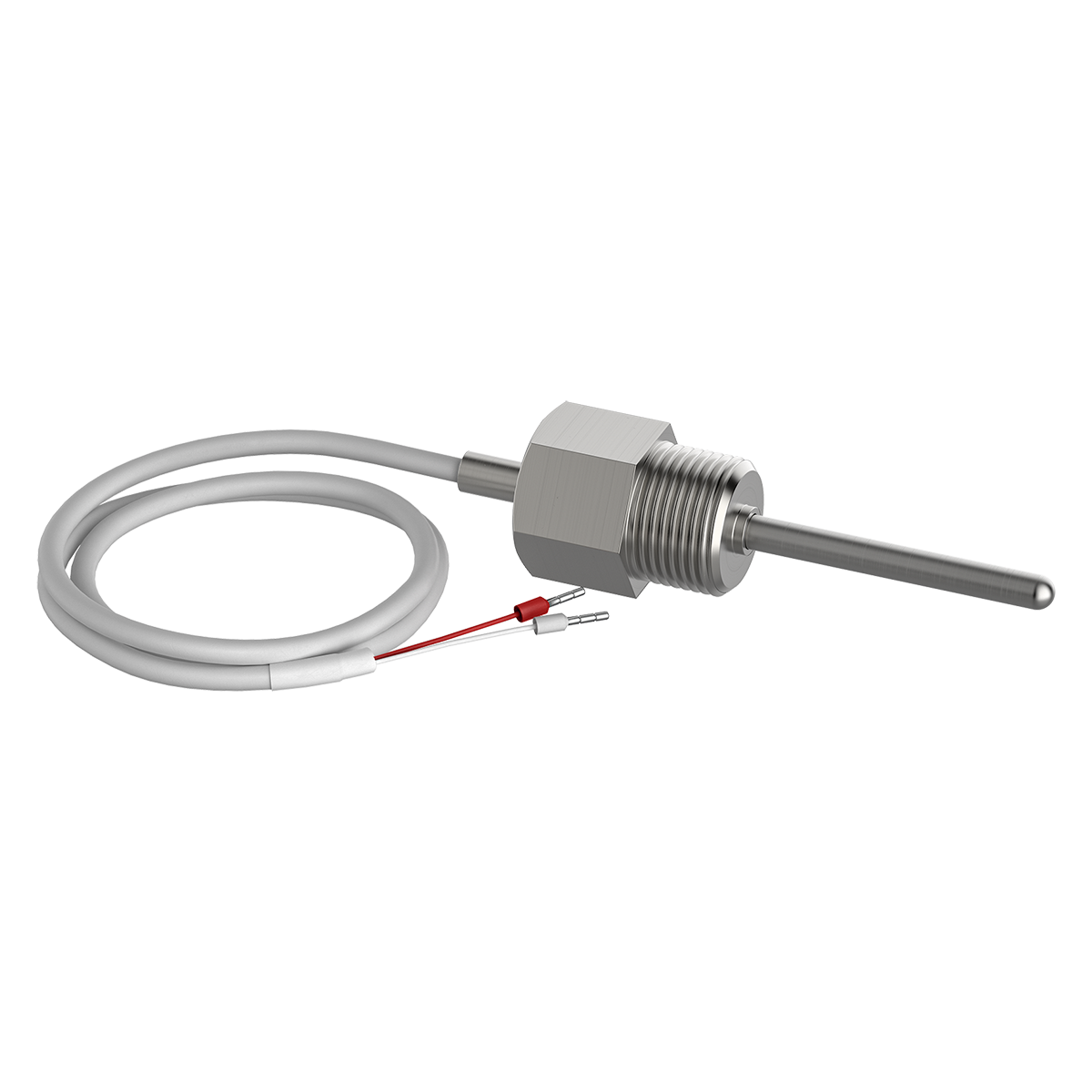

Датчик температуры погружной с кабельным выводом модели ДТС3044, НСХ NTC 10к, двухпроводная схема подключения, диаметр корпуса 5 мм, длина монтажной части 100 мм, кабель в силиконовой оболочке AWG длиной 2 м, тип резьбы М20×1,5.

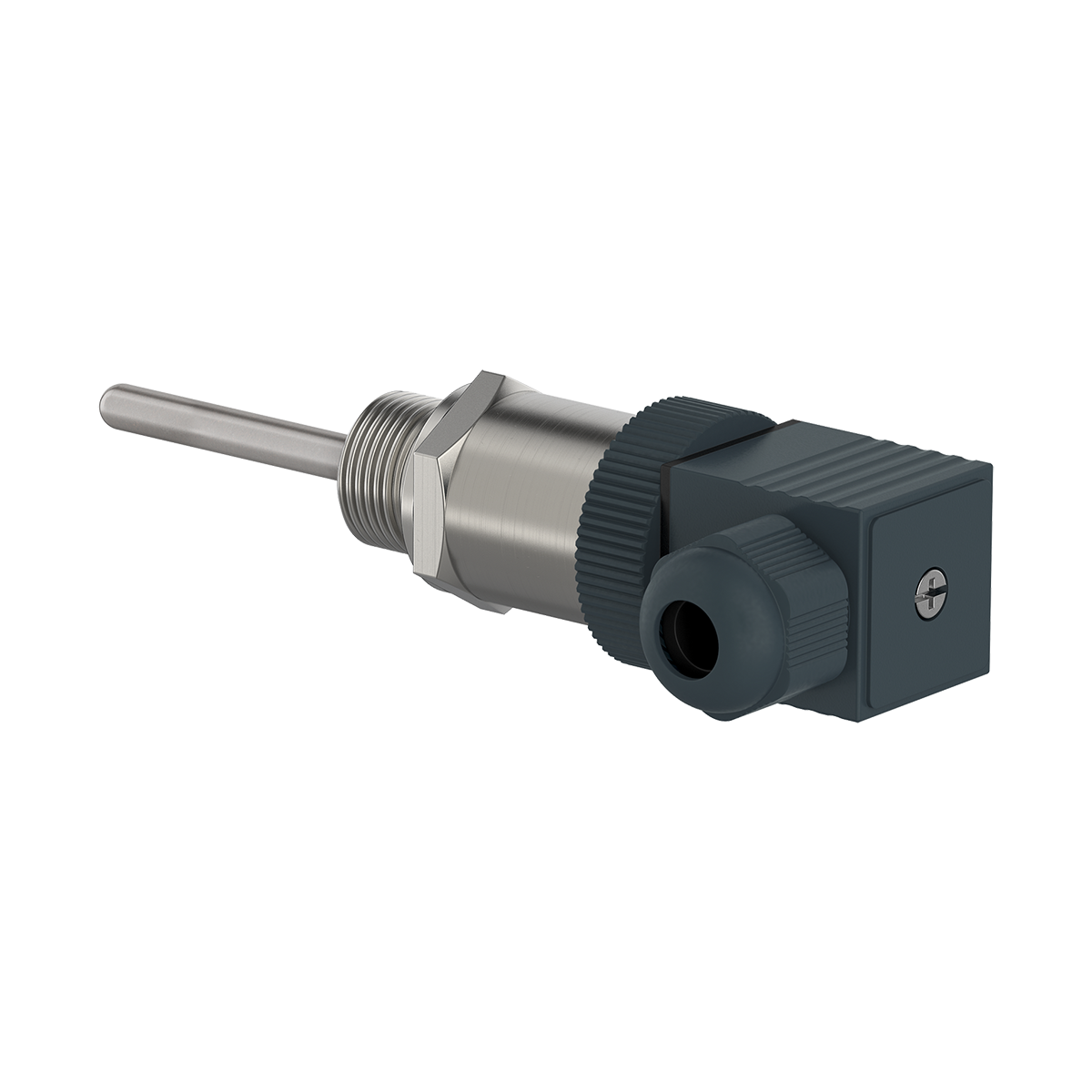

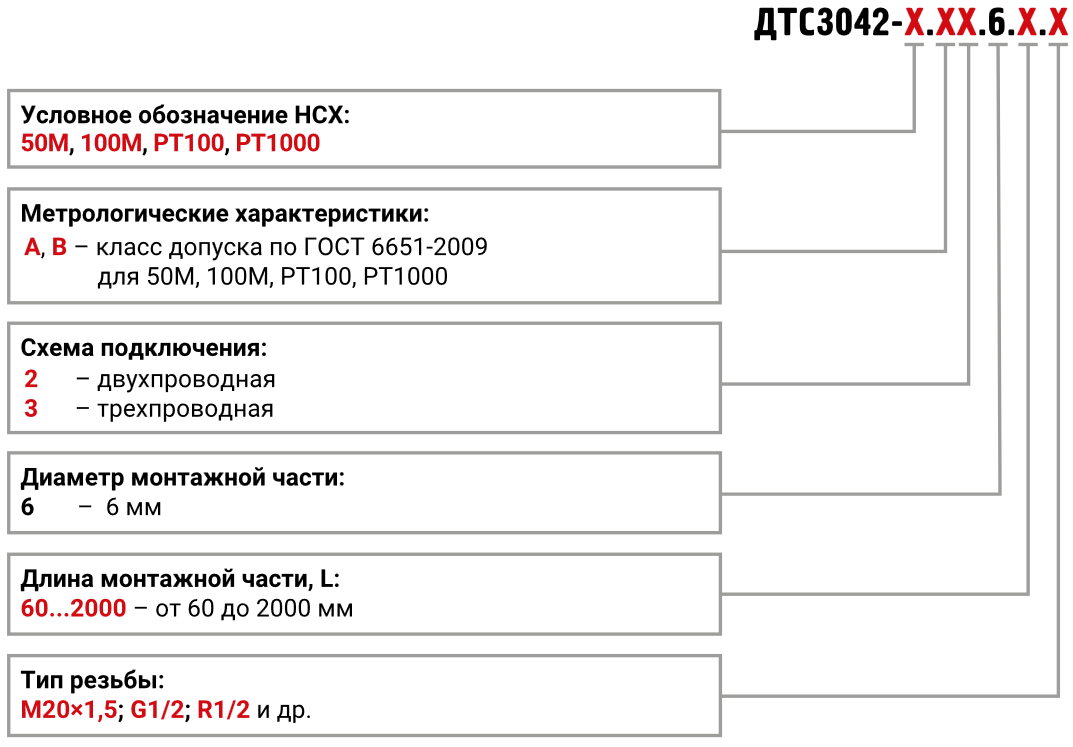

Датчик температуры погружной с DIN модели ДТС3042, НСХ РТ100, класс допуска В, трехпроводная схема подключения, длина монтажной части 100 мм, резьба G1/2.
