Под заказ

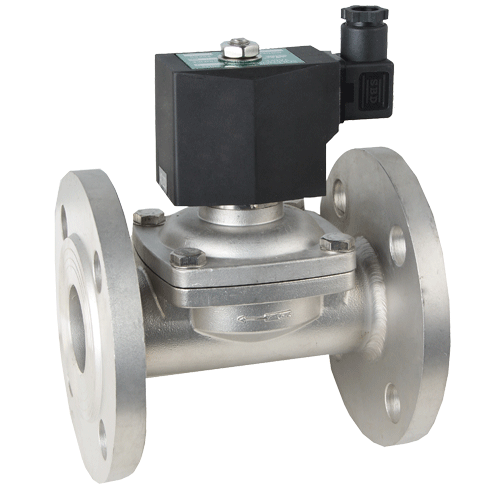

Соленоидный клапан (клапан электромагнитный) фланцевый нормально закрытый прямого действия с диафрагмой
Нормально закрытый соленоидный клапан - это электромагнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
Наличие этих характеристик делает модель универсальным решением. Если вы планируете купить электромагнитный водяной клапан для ответственных систем водоснабжения или теплоснабжения, фланцевое исполнение с диафрагмой обеспечит герметичность и долгий срок службы.
| Параметры | Значение |
| Рабочая среда | вода, горячая вода, воздух, инертные газы, масла, спирт |
| Материалы | корпус: нержавеющая сталь уплотнения: VITON или EPDM |
| Температура рабочей среды | -10 оС...+120 оС |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 25...50 мм |
| Присоединение | фланцевое: F1"...F2" |
| Катушка | ДУ=25мм: S51H, IP65 ДУ=32-50мм: SD01H, IP65 |
| Питание | ~220 B, ~110 B, ~24 B =110 B, =24 B, =12 B |
| Мощность | S51H: 40 BA (AC), 30 Вт (DC) SD01H: 35 BA (AC), 30 Вт (DC) |
2W21 FSV
| Обозначение | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| 2W2125FSV | 25 | 10 | F1" | 0 | 1 | S51H | 3 |
| 2W2132FSV | 32 | 20 | F1 1/4" | SD01Н | 4.85 | ||
| 2W2140FSV | 40 | 25 | F1 1/2" | 5.65 | |||
| 2W2150FSV | 50 | 41 | F2" | 7.85 |

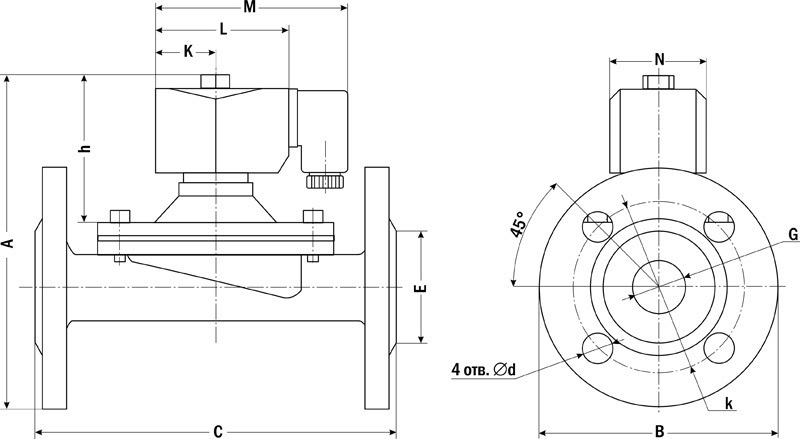

Схема клапана 2W21F (Ду 25-50)
| Размер, мм | AR-2W2125FSV | AR-2W2132FSV | AR-2W21402FSV | AR-2W2150FSV |
| A | 145 | 184 | 205 | 220 |
| B | 105 | 132 | 143 | 160 |
| C | 136 | 144 | 155 | 185 |
| D | 62 | 76 | 82 | 98 |
| Е | 62 | 70 | 82 | 98 |
| G | F1" | F1 1/4" | F1 1/2" | F2" |
| K | 28 | 33 | 33 | 33 |
| L | 62 | 74 | 74 | 74 |
| M | 90 | 102 | 102 | 120 |
| N | 46 | 56 | 56 | 56 |
| d | 14 | 18 | 18 | 18 |
| k | 84 | 102 | 110 | 125 |
| h | 65 | 90 | 90 | 95 |
Пропускная способность клапанов серии 2W21 (в зависимости от давления)
