Электромагнитные клапаны СК прямого действия — это устройства, предназначенные для быстрого и надежного управления потоками жидкостей и газов в различных инженерных системах. Конструкция клапана включает в себя соленоид (катушку), якорь и плотно прилегающую мембрану, которые открывают или закрывают проходное отверстие в зависимости от подачи напряжения на катушку.
Когда электрический ток подается на электромагнитную катушку, создается магнитное поле, притягивающее якорь, что изменяет положение запирающего элемента. В результате клапан из состояния "нормально закрытый" переходит в "открытый", обеспечивая подачу воды, жидкости или газа в систему. После отключения питания магнитное поле исчезает, и пружина возвращает клапан в закрытое положение, прекращая поток. Такой процесс характерен для управления средами под низким давлением, без необходимости во внешней дифференциации.
Область применения электромагнитных клапанов СК охватывает автоматизацию водоснабжения, отопления, вентиляции, а также системы управления технологическими процессами, где требуется быстрая регулировка подачи жидкости или газа. Благодаря надежности и скорости срабатывания, данные вентили востребованы в промышленности, сельском хозяйстве и на объектах ЖКХ.
При выборе оборудования важно учитывать, что в ряде систем также востребован электромагнитный клапан для воды 220В, который легко интегрируется в стандартные сети переменного тока.
Приобретая соленоидный клапан СК в компании OWEN, вы получаете не только качественное оборудование, но и комплексное сопровождение. Мы предлагаем помощь в подборе оптимальной модели под ваши задачи, гарантийное и послегарантийное обслуживание. На всю продукцию предоставляются сертификаты соответствия. Доставка осуществляется по всей Беларуси, включая Минск. Наличие на складе большой номенклатуры позволяет оперативно выполнять заказы. Вы можете купить соленоидный клапан для воды по реальной цене, обратившись к нашим специалистам — они проконсультируют по техническим характеристикам и помогут с выбором.
Характеристика | Описание |
Принцип работы | Прямого действия |
Номинальный диаметр DN, мм | 15 / 20 / 25 / 32 / 40 / 50 |
Исполнение | Нормально закрытый Нормально открытый |
| Номинальное напряжение | ~220 В, -24 В |
| Рабочее давление, МПа | Воздух, газ: 0…1,0 Вода: 0…0,7 Масло: 0…0,9 |
| Температура рабочей среды, °С | -5…+90 (NBR) -5…+120 (Витон) |
| Температура окружающей среды, °С | -10…+80 |
| Катушка | IP65, DIN-разъем |
| Время срабатывания клапана, мс | Открытие: 20–30 Закрытие: 30–50 |
| Резьба присоединения | G½ / G¾ / G1 / G1¼ / G1½ / G2 |
| Корпус | Медный сплав Нержавеющая сталь 08Х18Н10 |
| Мембрана | Бутадиен-нитрильный каучук (NBR) Опция: фторкаучук (Витон) |
| Надежность | 500 000 циклов |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 3712-001-4719015564-2015 |
Потребляемая мощность, Вт
DN, мм | 220 В | 24 В |
15, 20, 25 (НЗ, НО) | 14 | 18 |
32, 40, 50 (НЗ) | 20 | 38 |
32, 40, 50 (НО) | 36 | 38 |

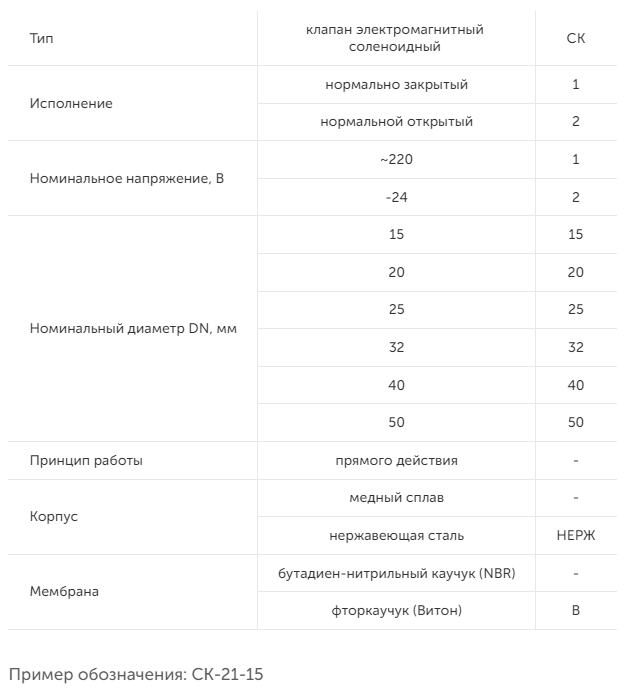

| Наименование | Исполнение | Тип | Номинальный | Резьба присоединения |
| диаметр DN*, мм | ||||
| Клапан двухпозиционный двухходовой | нормально-закрытый | CK-11-15 / | 15 | G½ |
| CK-12-15 | ||||
| CK-11-20 / | 20 | G¾ | ||
| CK-12-20 | ||||
| CK-11-25 / | 25 | G1 | ||
| CK-12-25 | ||||
| CK-11-32 / | 32 | G1¼ | ||
| CK-12-32 | ||||
| CK-11-40 / | 40 | G1½ | ||
| CK-12-40 | ||||
| CK-11-50 / | 50 | G2 | ||
| CK-12-50 | ||||

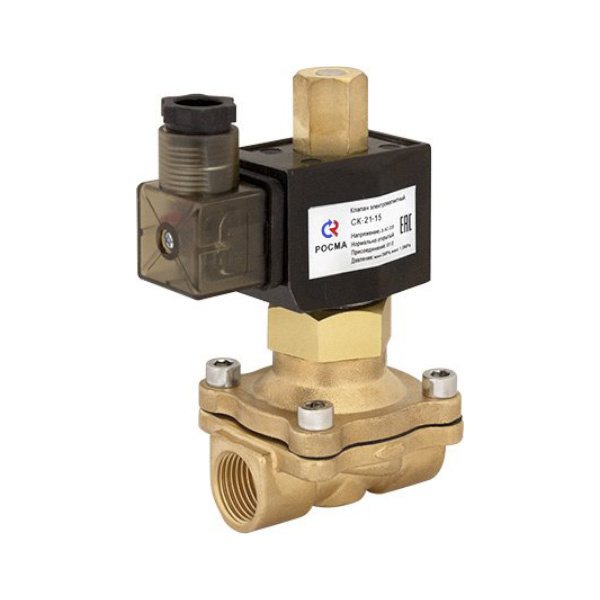

| нормально-открытый | CK-21-15 / | 15 | G½ | |
| CK-22-15 | ||||
| CK-21-20 / | 20 | G¾ | ||
| CK-22-20 | ||||
| CK-21-25 / | 25 | G1 | ||
| CK-22-25 | ||||
| CK-21-32 / | 32 | G1¼ | ||
| CK-22-32 | ||||
| CK-21-40 / | 40 | G1½ | ||
| СK-22-40 | ||||
| CK-21-50 / | 50 | G2 | ||
| CK-22-50 | ||||

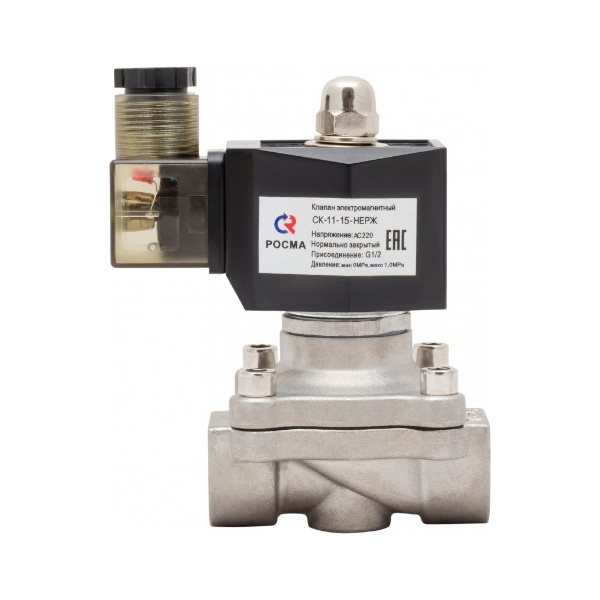

| Клапан двухпозиционный двухходовой, нержавеющая сталь | нормально-закрытый | CK-11-15 / | 15 | G½ |
| CK-12-15 НЕРЖ | ||||
| CK-11-20 / | 20 | G¾ | ||
| CK-12-20 НЕРЖ | ||||
| CK-11-25 / | 25 | G1 | ||
| CK-12-25 НЕРЖ | ||||
| CK-11-32 / | 32 | G1¼ | ||
| CK-12-32 НЕРЖ | ||||
| CK-11-40 / | 40 | G1½ | ||
| CK-12-40 НЕРЖ | ||||
| CK-11-50 / | 50 | G2 | ||
| CK-12-50 НЕРЖ | ||||
| нормально-открытый | CK-21-15 / | 15 | G½ | |
| CK-22-15 НЕРЖ | ||||
| CK-21-20 / | 20 | G¾ | ||
| CK-22-20 НЕРЖ | ||||
| CK-21-25 / | 25 | G1 | ||
| CK-22-25 НЕРЖ | ||||
| CK-21-32 / | 32 | G1¼ | ||
| CK-22-32 НЕРЖ | ||||
| CK-21-40 / | 40 | G1½ | ||
| CK-22-40 НЕРЖ | ||||
| CK-21-50 / | 50 | G2 | ||
| CK-22-50 НЕРЖ | ||||

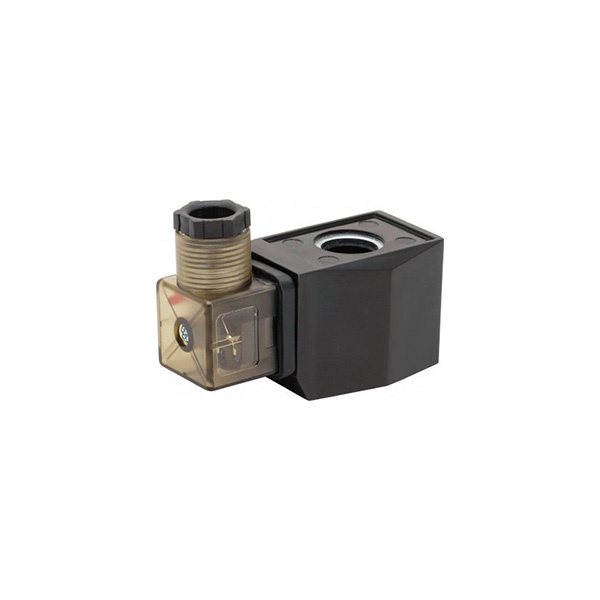

| Катушка 24 В или 220 В для СК, СК-НЕРЖ | — | — | 15 / 20 / 25 | DIN-разъем |
| 32 / 40 / 50 | ||||
| Мембрана из фторкаучука (Витон) для СК, СК-НЕРЖ | — | для CK-11-15, | 15 | G½ |
| CK-12-15 | ||||
| для CK-21-15, | ||||
| CK-22-15 | ||||
| для CK-11-20, | 20 | G¾ | ||
| СK-12-20 | ||||
| для CK-21-20, | ||||
| CK-22-20 | ||||
| для CK-11-25, | 25 | G1 | ||
| CK-12-25 | ||||
| для CK-21-25, | ||||
| CK-22-25 | ||||
| для CK-11-32, | 32 | G1¼ | ||
| CK-12-32 | ||||
| для CK-21-32, | ||||
| CK-22-32 | ||||
| для CK-11-40, | 40 | G1½ | ||
| CK-12-40 | ||||
| для CK-21-40, | ||||
| CK-22-40 | ||||
| для CK-11-50, | 50 | G2 | ||
| CK-12-50 | ||||

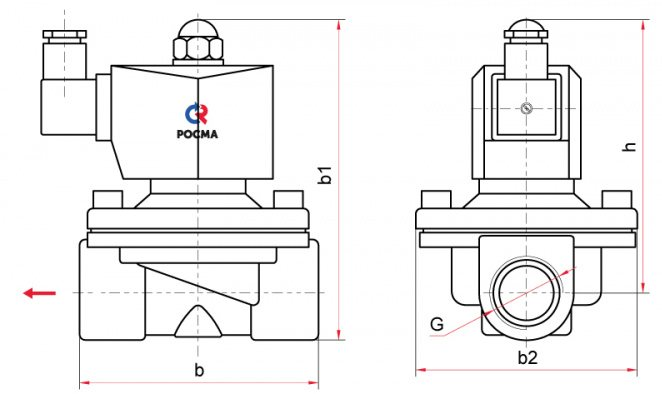

| Габаритные и присоединительные размеры (мм), вес (кг) | |||||||
DN | Тип | h | b | b1 | b2 | G | Вес |
| 15 | НЗ / НО | 90 / 112 | 66 | 103 / 125 | 56 | G½ | 0,72 / 0,77 |
| 20 | НЗ / НО | 94 /116 | 73 | 110 / 132 | 56 | G¾ | 0,8 / 0,85 |
| 25 | НЗ / НО | 98 / 120 | 99 | 117 / 139 | 73 | G1 | 1,17 / 1,22 |
| 32 | НЗ / НО | 135 / 155 | 118 | 160 / 180 | 93 | G1¼ | 2,36 / 2,46 |
| 40 | НЗ / НО | 135 / 155 | 118 | 160 / 180 | 93 | G1½ | 2,37 / 2,55 |
| 50 | НЗ / НО | 153 / 174 | 160 | 188 / 209 | 122 | G2 | 4,35 / 4,58 |
Руководство по эксплуатации
Декларация соответствия
