ИТП-17 компактный индикатор с цифровым дисплеем и универсальным входом

Производитель: Овен
ОписаниеТехнические характеристикиДокументация

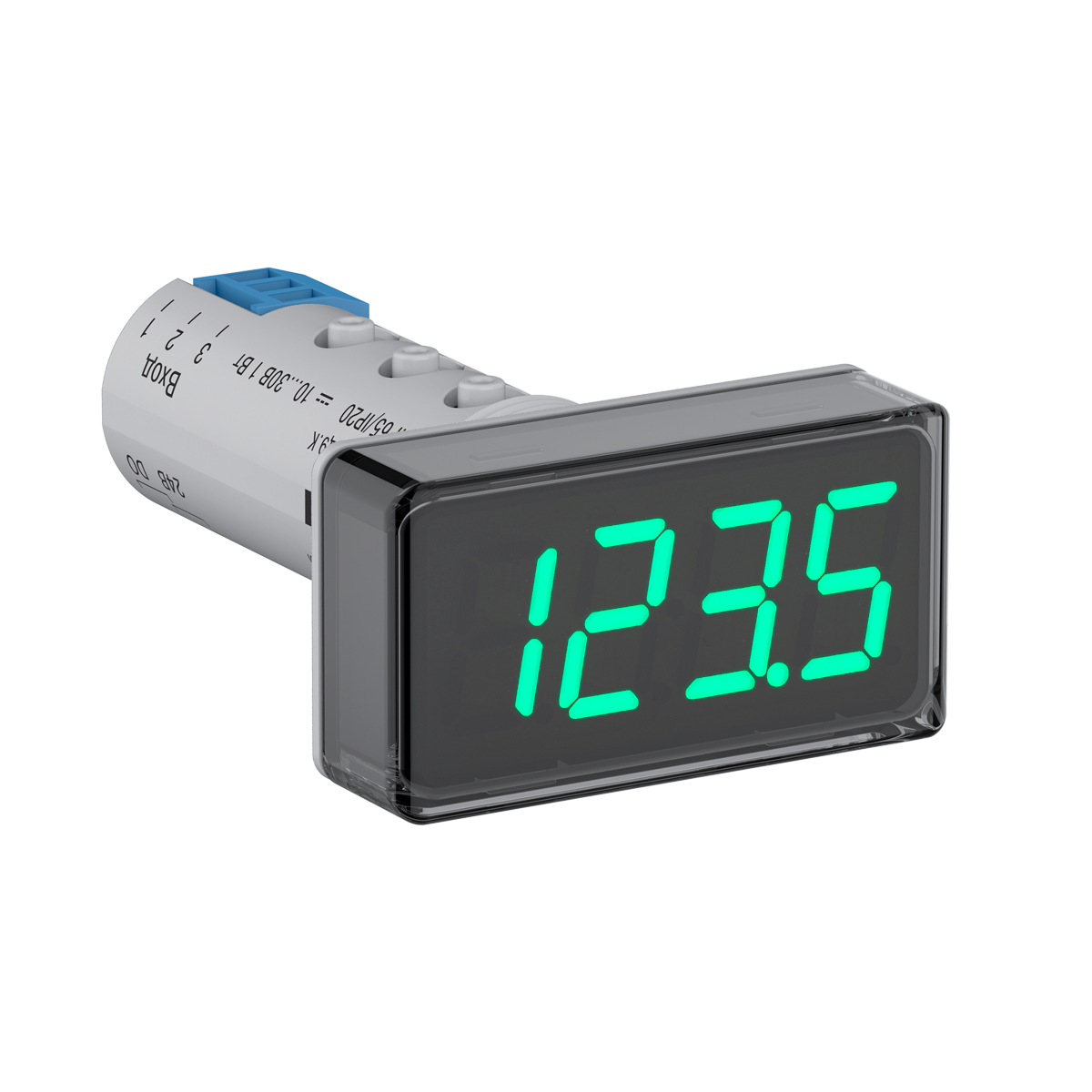

Компактный индикатор ИТП-17 предназначен для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее. Трехцветный индикатор отображает состояние измеряемой величины зеленым, желтым и красными цветами. Пороги смены цвета настраиваются. Универсальный аналоговый вход допускает подключение различных видов сигналов от датчиков температуры, давления, уровня, значений мощности, влажности, концентраций вещества, расхода и пр. Встроенный сигнализационный выход включается при достижении критической величины и позволяет активировать звуковую сигнализацию, индикатор на пульте диспетчера, а также произвести автоматическую блокировку работы до возвращения измеряемой величины в нормальный диапазон .



Функциональные возможности приборов ИТП

  • 4-значный трехцветный индикатор.
  • Универсальный вход для контроля температуры давления, влажности, уровня и т.п.
  • Настройка трехцветной индикации по необходимым порогам.
  • Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
  • Выходное устройство для сигнализации или управления 200 мА 42 В.
  • Питание от внешнего источника постоянного напряжения 10...30 В.
  • Настройка при помощи USB через программу OwenConfigurator.

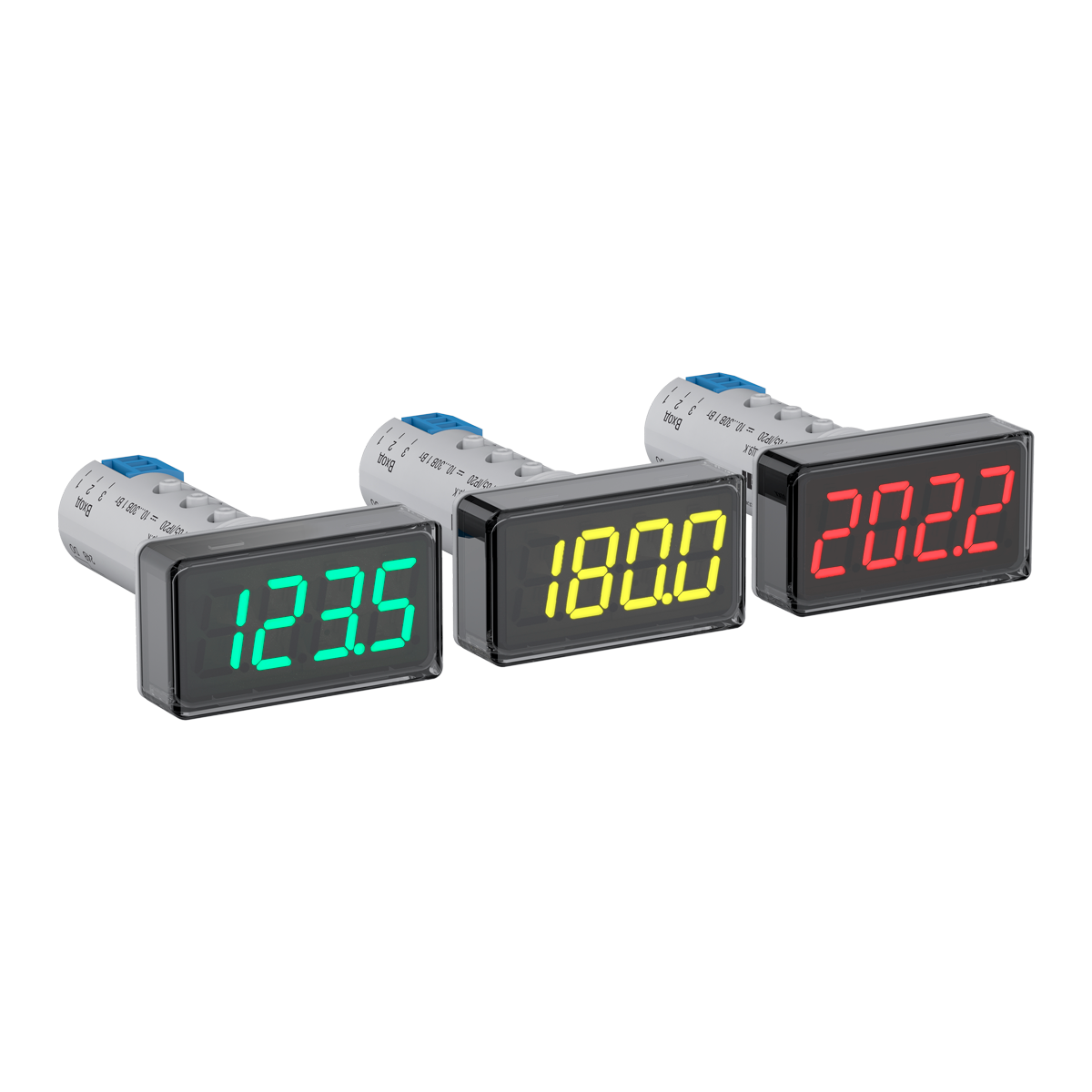

  • Режим постоянной индикации измеряемого параметра красным желтым или зеленым цветом.

Конструктивные особенности:

  • Крепление в отверстие 22 мм.

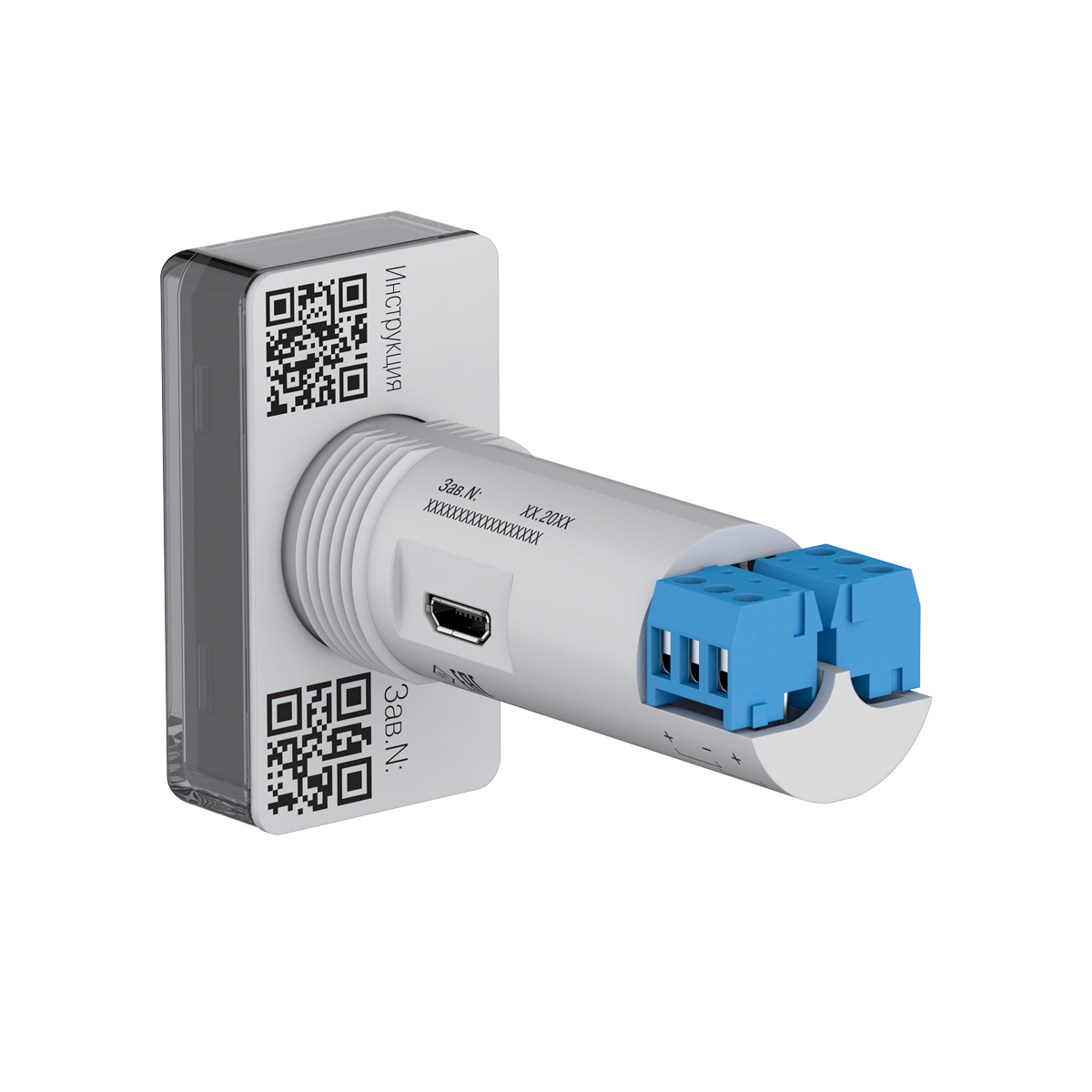

  • Съемные винтовые клеммы с отверткой в комплекте.
  • Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
  • Степень защиты корпуса IP65 со стороны лицевой панели.
  • Гарантийный срок эксплуатации: 2 года.

Выпускаемые в настоящее время приборы ИТП-17 не имеют сертификата СИ, ведется работа по оформлению.

Работа индикации

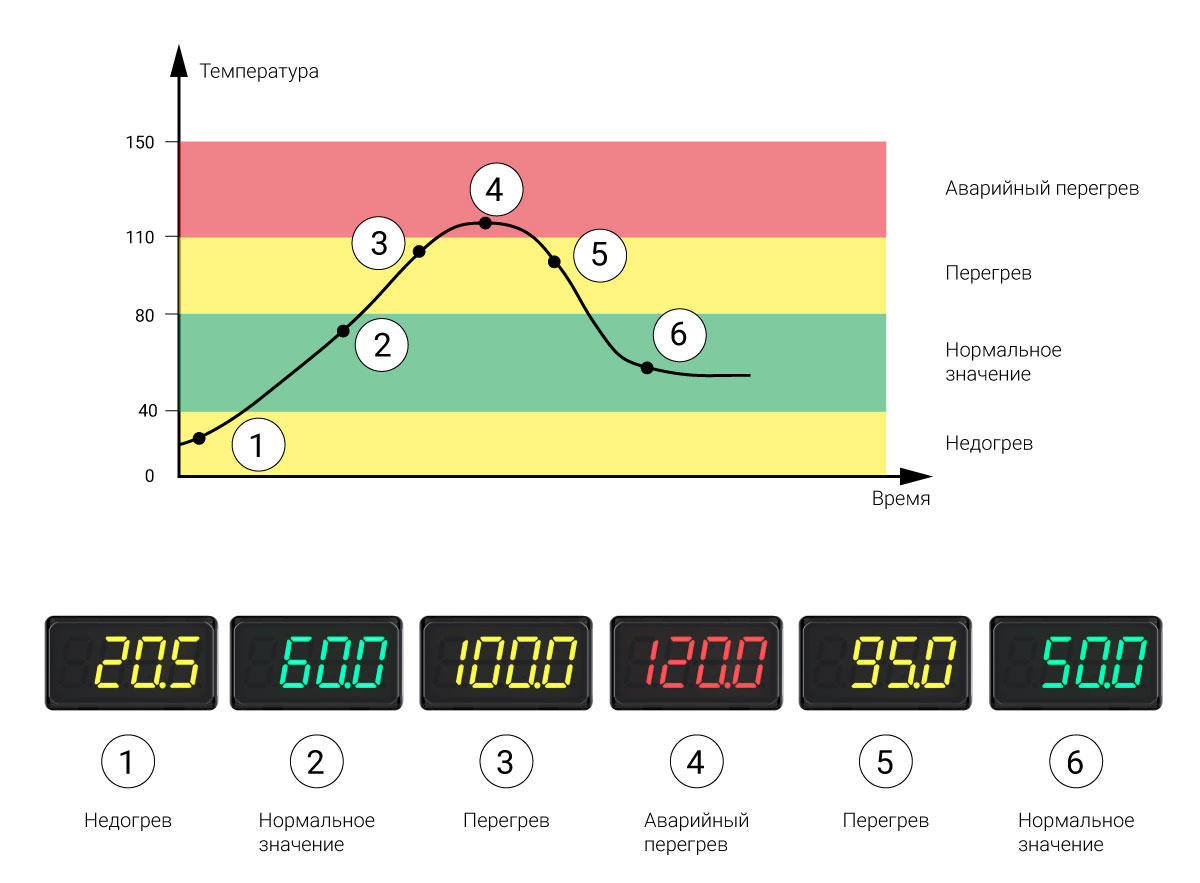

 Наглядное оповещение о состоянии измеряемой величины в ИТП-17 сопровождается автоматической сменой цвета. Рассмотрим пример настройки цветовой сигнализации процесса нагрева. Определено четыре события: норма, недогрев, перегрев и аварийный перегрев. Для каждого события предназначен свой цвет индикатора.

1 itp 17

Настройка индикатора ИТП-17 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Единственное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы.

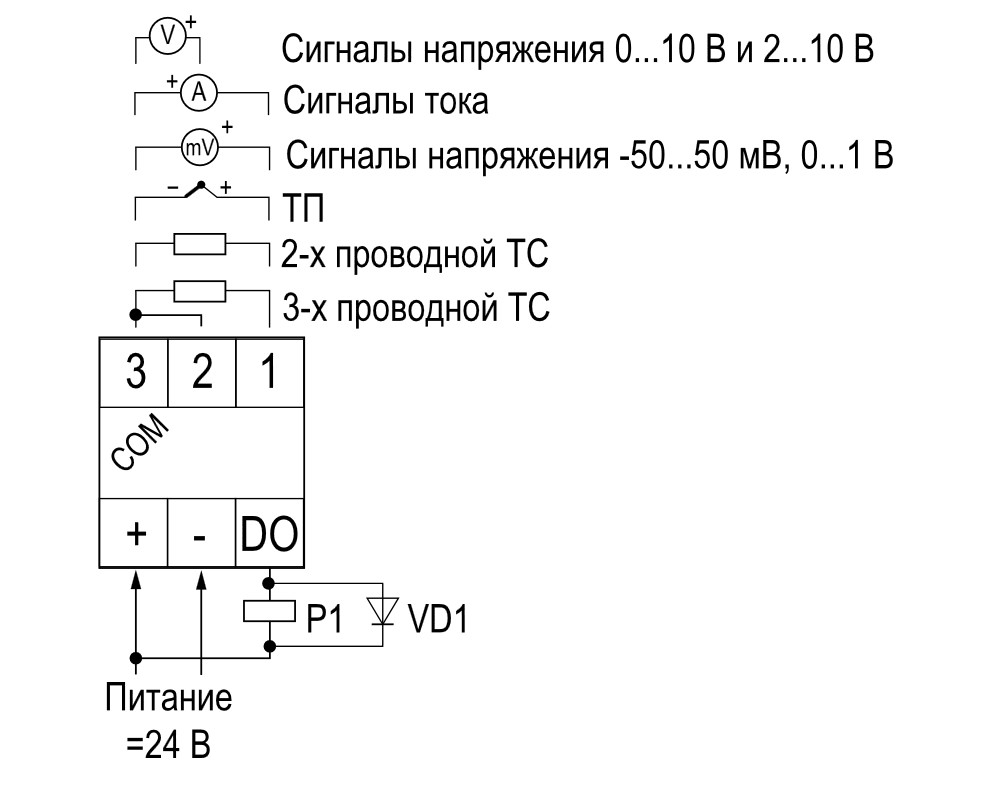

Схемы подключения ИТП-17

cxema podklucheniya

Примеры схем подключения к приборам ОВЕН

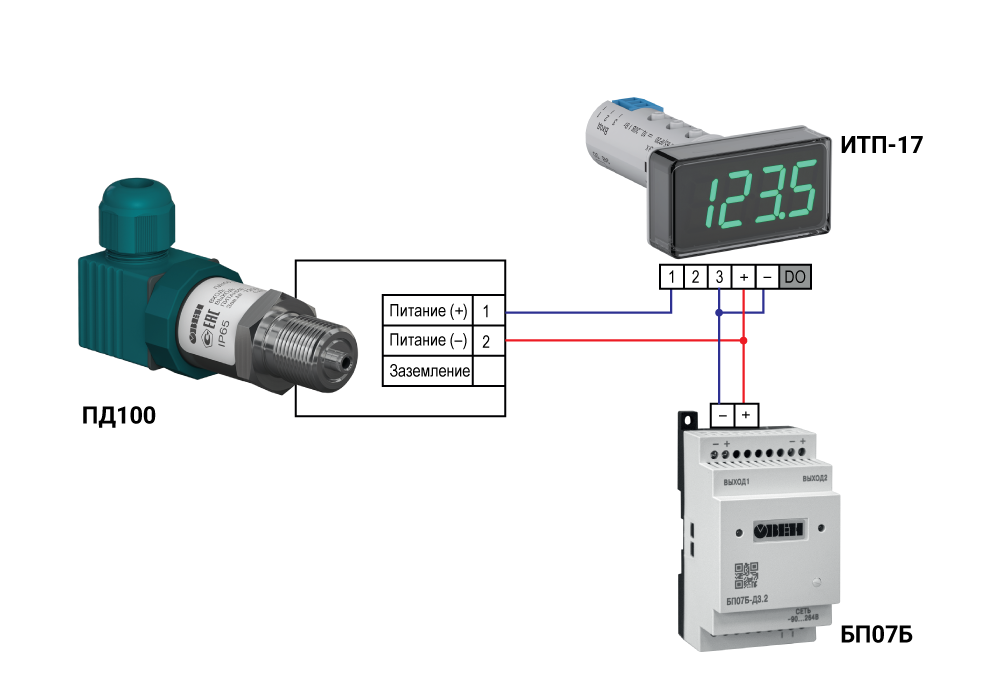

ИТП17 + 4…20мА ПД100 и внешним ИП

itp 17 shema primeneniya itp17 420ma pd100 i vneshnim ip

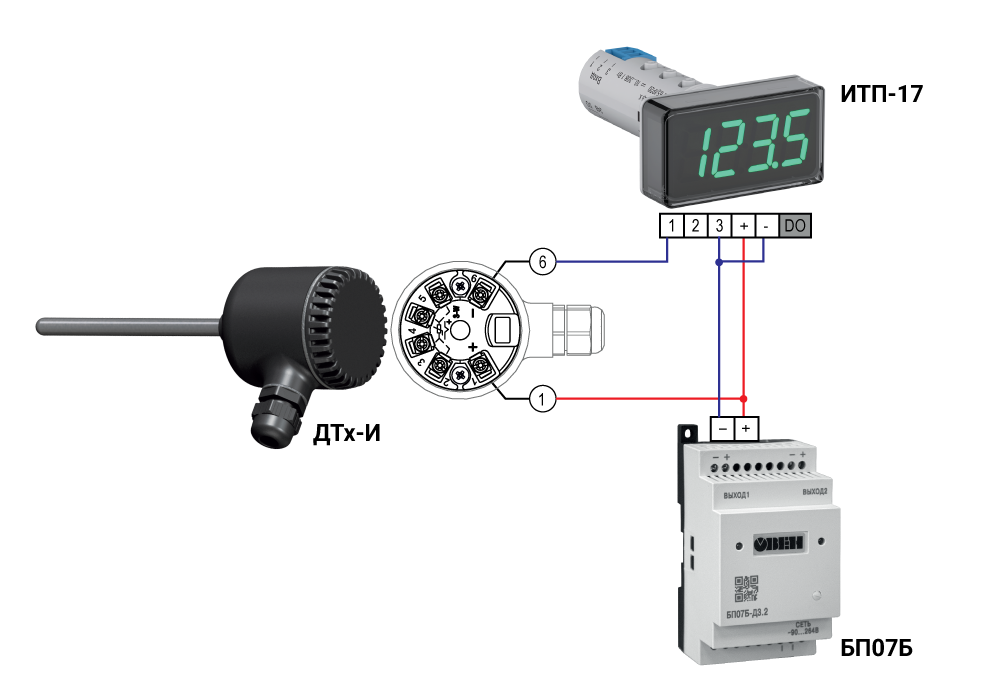

ИТП17 + 4…20мА ДТС

itp 17 shema primeneniya itp17 420ma ts

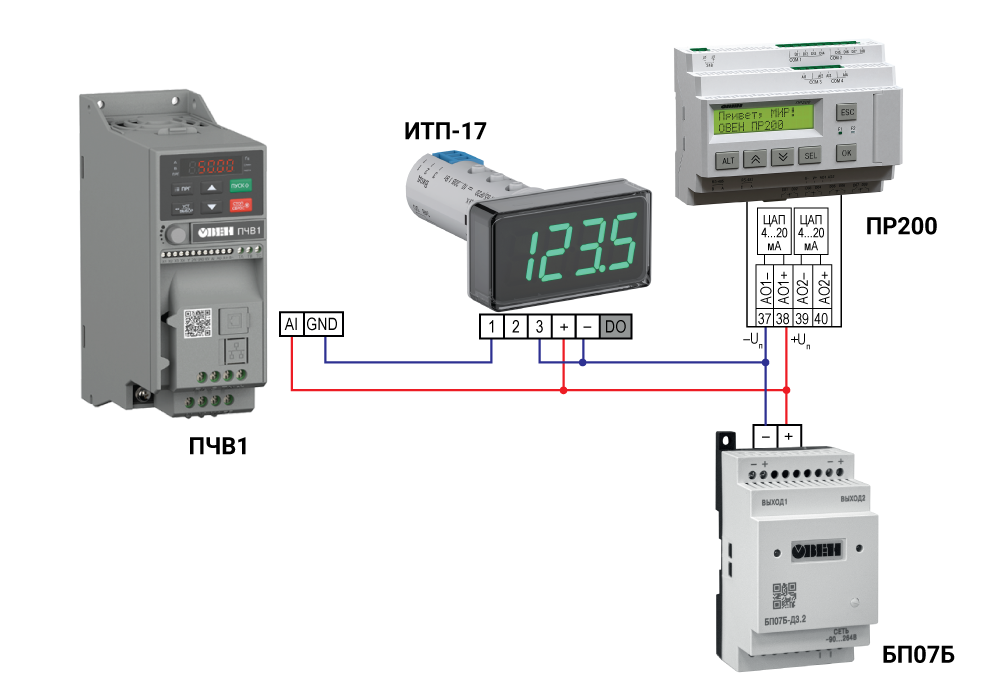

ИТП17 + ПР200(И 4…20мА)

itp 17 shema primeneniya itp17 pr200 i 420ma

Параметр

Значение

Питание

Напряжение питания

10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт

Характеристики входных сигналов

Количество каналов измерения

1

Тип входного сигнала

  • Ток 0...5 мА, 0(4)…20 мА
  • Напряжение 0(2)…10 В
  • ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П
  • ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП

Входное сопротивление при измерении напряжения, не более

250 кОм

Время опроса входа, не более

0,3 с

Метрологические характеристики

Пределы основной приведенной погрешности, %

±0,25

Характеристики выходных сигналов

Количество выходных устройств

1

Типы выходных устройств

Транзисторный ключ n-p-n-типа:

  • макс. постоянный ток нагрузки 200 мА
  • макс. напряжение постоянного тока 42 В

Конструктивные исполнения

Габаритные размеры

Щитовой Щ9: 26×48×65 мм

Условия эксплуатации

Диапазон рабочих температур

-40…+60 ⁰С

Относительная влажность воздуха

Не более 80 %, при +35 °С и более низких температурах без конденсации влаги

Атмосферное давление

От 84 до 106,7 кПа

Устойчивость к механическим воздействиям

Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008

Устойчивость к электромагнитным воздействиям

Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014

Характеристики надежности

Степень защиты корпуса:

–щитовой Щ9 (со стороны лицевой панели)

IP65

–щитовой Щ9 (со стороны клемм)

IP20

Средняя наработка на отказ

100000 ч

Средний срок службы

12 лет

Характеристики измерительных датчиков

Условное обозначение датчика

Диапазон измерений, °С

Термопреобразователи сопротивления по ГОСТ 6651-2009

50/100/500/1000П (α=0,00391 °С1)

-200…+850

50/100/500/1000М (α=0,00428 °С1)

-180 …+200

50/100/500/1000Cu (α)=0,00426 °С1)

-50 …+200

50/100/500/1000Pt (α=0,00385 °С1)

-200…+850

100/500/1000Ni (α=0,00617 °С1) -60…+180

Пирометры сумм. излучения по ГОСТ 10627-71

РК-15

+400…+1500

РК-20

+600…+2000

РС-20

+900…+2000

Сигнал напряжения по ГОСТ 26.011-80

0...1 В



Сигнал напряжения

-50...+50 мВ



Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

-200...+800

TХА (К)

-200…+1300

TЖК (J)

-200…+1200

TНН (N)

-200…+1300

TМК (Т)

-250…+400

TПП (S)

-50…+1750

TПП (R)

-50…+1750

TПР (В)

+200…+1800

TВР (А-1)

0…+2500

TВР (А-2)

0…+1800

TВР (А-3)

0…+1800

Термоэлектрические преобразователи по DIN 43710

TypeL

-200…+900




Руководство по эксплуатации ИТП-17
