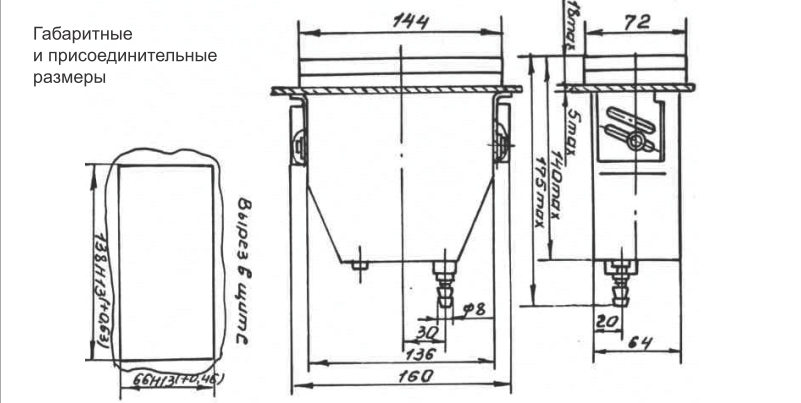

Габаритные и присоединительные размеры

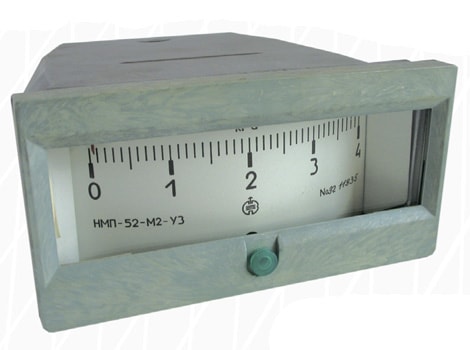

Тягонапоромеры ТНМП-52-М2 и ТНМП-52-М3, а также тягомеры ТММП-52-М2, ТММП-52-М3 и напоромеры НМП-52-М2, НМП-52-М3 представляют собой мембранные показывающие приборы, разработанные ПАО "СПЗ". Эти устройства предназначены для непрерывного контроля и визуального отображения параметров давления неагрессивных газовых сред.

Конструктивно приборы объединяют чувствительный мембранный блок и передаточный механизм в компактном корпусе, что обеспечивает высокую надежность и точность показаний. Модификации с индексом -М3 отличаются увеличенным межповерочным интервалом, что делает их более экономичными в эксплуатации.

Назначение

В зависимости от исполнения, приборы серии ТММП и НМП решают различные измерительные задачи в технологических процессах:

Тягомеры (ТММП-52-М2 и ТММП-52-М3) — предназначены для измерения вакуумметрического давления (разрежения) воздуха и неагрессивных газов. Применяются для контроля тяги в дымовых трубах, газоходах и вентиляционных системах.
Напоромеры (НМП-52-М2 и НМП-52-М3) — используются для измерения избыточного давления неагрессивных газов. Востребованы в системах воздухоснабжения, наддува и газопроводах низкого давления.
Тягонапоромеры (ТНМП-52-М2 и ТНМП-52-М3) — универсальные приборы для измерения как избыточного, так и вакуумметрического давления. Идеальны для контроля работы фильтров, вентиляторов и симметричных перепадов давления.

Эти устройства широко используются в системах вентиляции и кондиционирования, на объектах энергетики, в коммунальном хозяйстве и на промышленных предприятиях.

Особенности и преимущества

Мембранные приборы серии 52-М2 и 52-М3 обладают рядом преимуществ:

Высокая точность: Приборы выпускаются в классах точности 1.5 и 2.5, что обеспечивает достоверность показаний для большинства технологических задач.
Широкий модельный ряд: Доступны различные исполнения для измерения давления в диапазонах от -40 кПа до +40 кПа, что позволяет подобрать оптимальный вариант для конкретной задачи.
Увеличенный межповерочный интервал (МПИ): Для модификаций -М3 межповерочный интервал составляет 2 года, что снижает стоимость эксплуатации и обслуживания по сравнению с приборами с МПИ 1 год (исполнение -М2).
Устойчивость к климатическим воздействиям:У3 — но для работы при температуре от минус 50 до + 60°С и относительной влажности до 98% при 35°С.Т3 — но для работы при температуре от минус 25 до +55°С и относительной влажности до 100% при 35°С.Масса не более 0,5 кг.
Компактность и малый вес: Масса устройства не превышает 0,5 кг, что упрощает монтаж и не создает дополнительной нагрузки на воздуховоды.

Принцип работы

Работа приборов основана на мембранном чувствительном элементе. Под воздействием разности давлений (измеряемого и атмосферного) мембрана деформируется. Эта деформация через передаточный механизм преобразуется в угловое перемещение стрелки, которая движется по циферблату, показывая текущее значение давления.

Оформление заказа

Для корректного подбора и заказа прибора необходимо указать следующие параметры:

Наименование (тягомер, напоромер или тягонапоромер).
Условное обозначение (серия прибора, например, ТНМП-52-М3).
Обозначение климатического исполнения (У3 или Т3).
Класс точности (1.5 или 2.5).
Диапазон показаний (верхний и нижний пределы измерений).
Обозначение ТУ (25-7305.014-90).

Пример заказа

Напоромер исполнения У3 с верхним пределом измерений 10 кПа, класса точности 2,5-1,5-2,5:

"Напоромер НМП 52-М2-10кПа-(2,5-1,5-2,5)-У3 ТУ 25-7305.014-90".

ТмМП-52-М2	НМП-52-М2	ТНМП-52-М2	Класс точности
кПа	кПа	кПа	Класс точности
от -0.16 до 0	от 0 до +0.16	от -0.08 до +0.08	2.5
от -0.25 до 0 от -0.4 до 0 от -0.6 до 0 от -1 до 0 от -1.6 до 0 от -2.5 до 0 от -4 до 0 от -6 до 0 от -10 до 0 от -16 до 0 от -25 до 0 от -40 до 0	от 0 до +0.25 от 0 до +0.4 от 0 до +0.6 от 0 до +1 от 0 до +1.6 от 0 до +2.5 от 0 до +4 от 0 до +6 от 0 до +10 от 0 до +16 от 0 до +25 от 0 до +40	от -0.125 до +0.125 от -0.2 до +0.2 от -0.3 до +0.3 от -0.5 до +0.5 от -0.8 до +0.8 от -1.25 до +1.25 от -2 до +2 от -3 до +3 от -5 до +5 от -8 до +8 от -12.5 до +12.5 от -20 до +20	1.5; 2.5-1.5- 2.5; 2.5

Для тягомеров ТмМП-52-М3, напоромеров НМП-52-М3, тягонапоромеров ТНМП-52-М3 основные технические характеристики аналогичны.

Примечание: Приборы класса точности 1.5 изготавливаются по согласованию с ПАО "СПЗ".

4b110b83978f96691f9f5c357a2ff6c0

Межпроверочный интервал на 52-М2 - 1 год.

Межпроверочный интервал на 52-М3 - 2 года.

Климатические исполнения:

У3 - для работы при температуре от минус 50 до плюс 60 ^оС и относительной влажности до 98% при 35 ^оС.
Т3 - для работы при температуре от минус 25 до плюс 55 ^оС и относительной влажности до 100% при 35 ^оС.

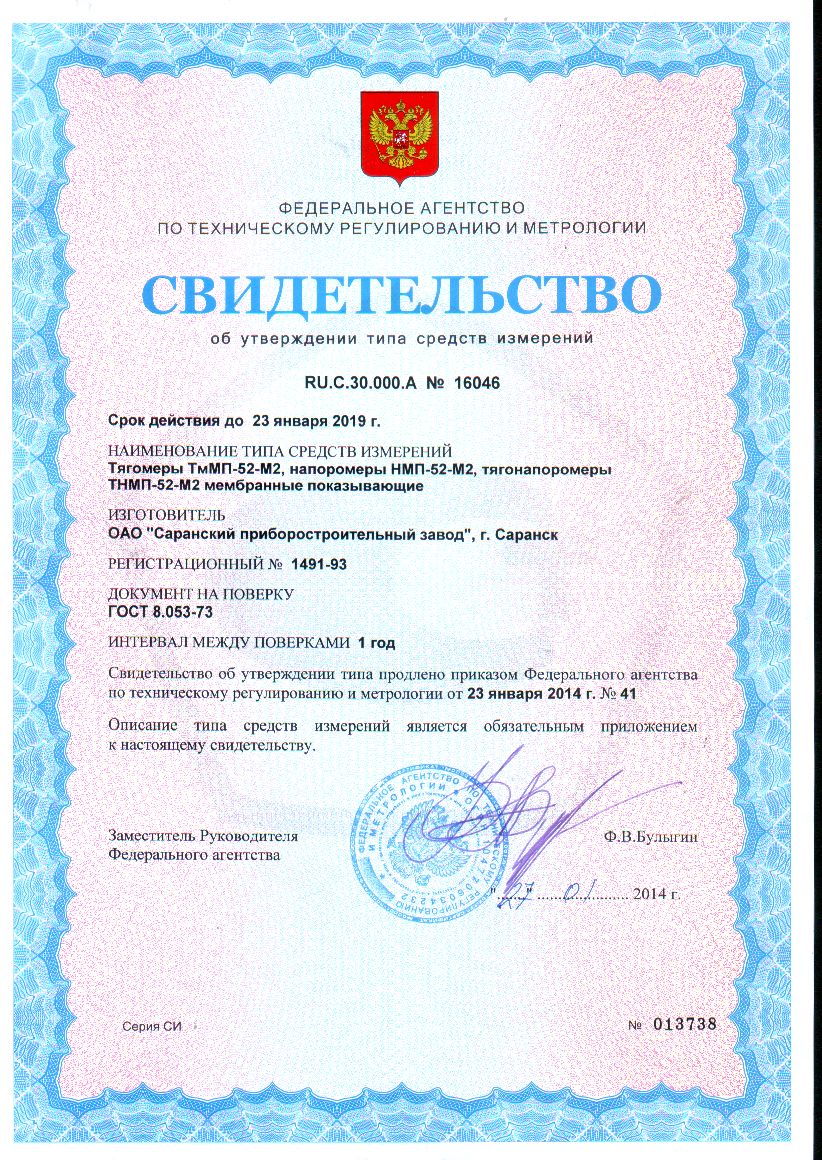

Свидетельство об утверждении типа СИ.

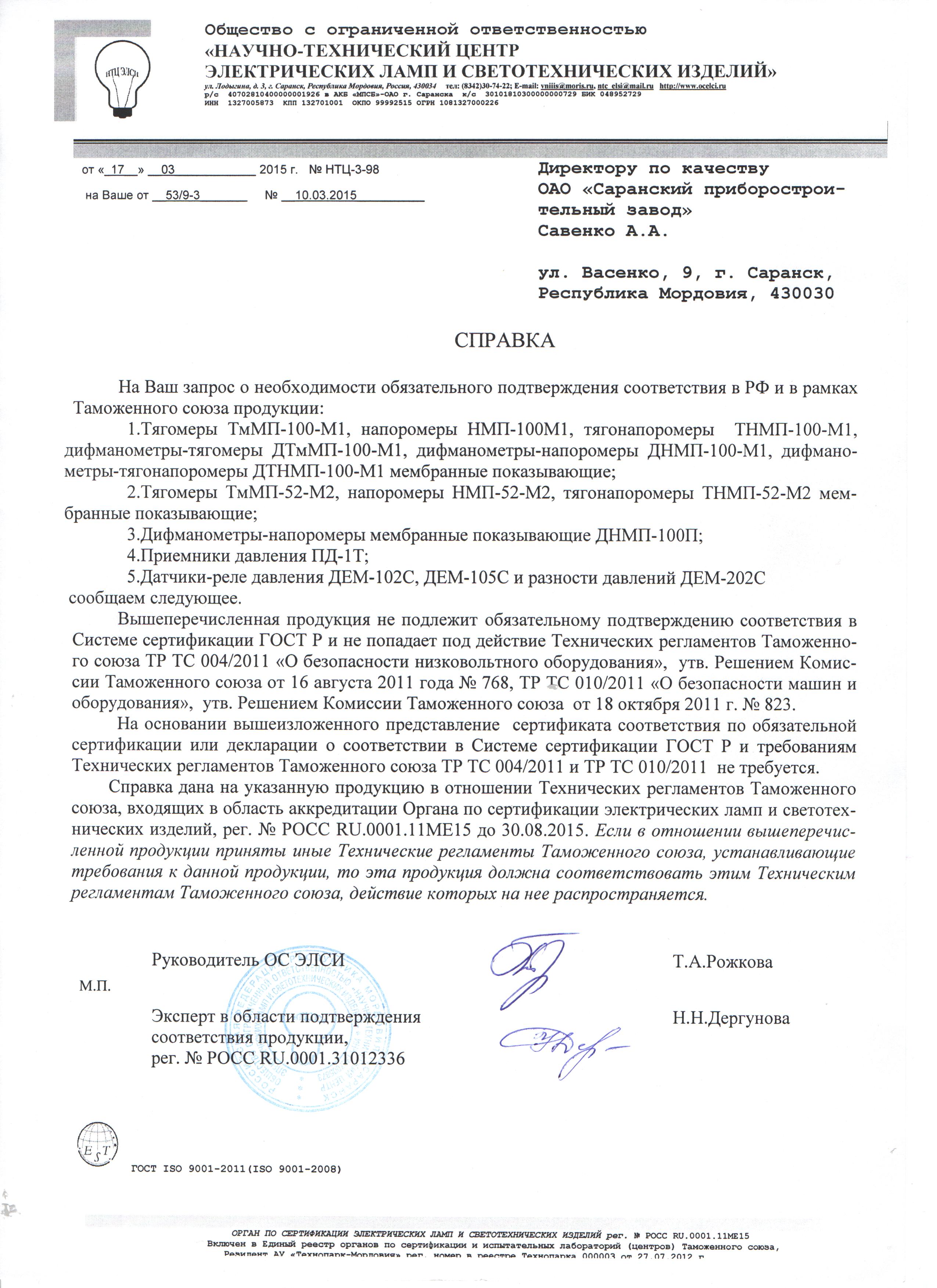

Справка об отсутствии необходимости обязательного подтверждения в РФ и в рамках Таможенного союза.

Руководство по эксплуатации.

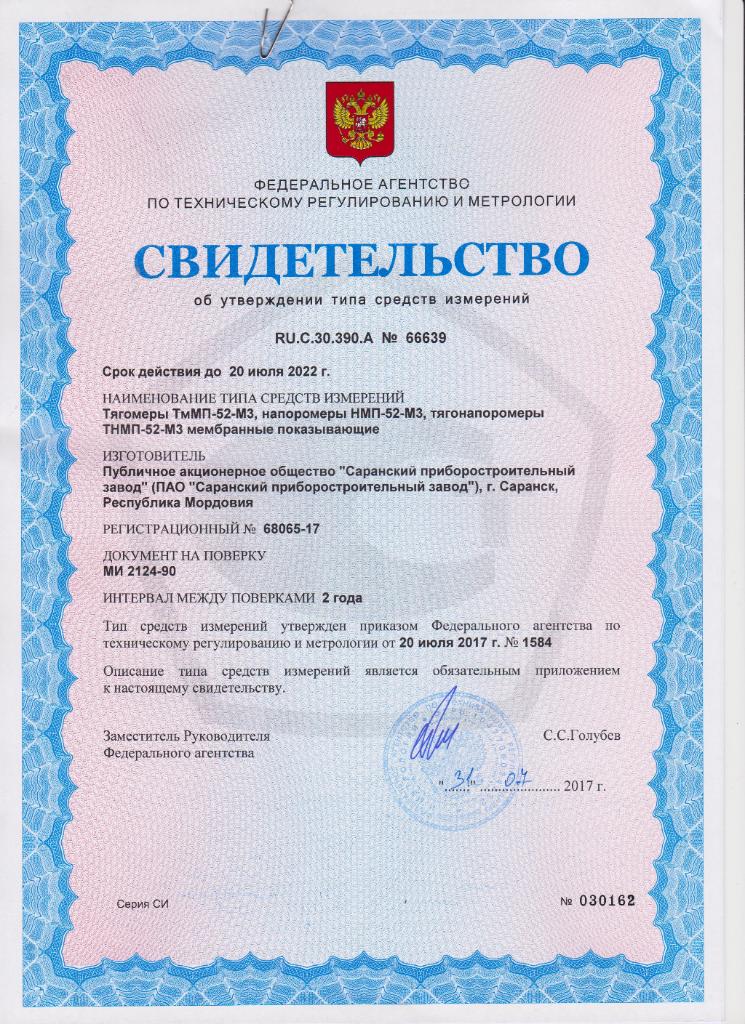

Свидетельство об утверждении типа СИ НМП-52-М3.
