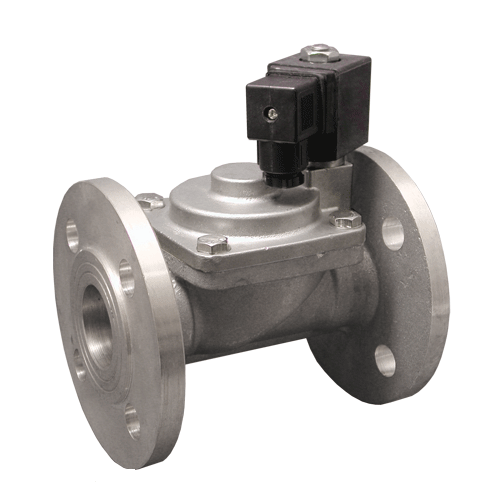

Соленоидный клапан (электромагнитный клапан) YCP31F фланцевый непрямого действия с диафрагмой.
Нормально закрытый соленоидный клапан - это электромагнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
Конкурентоспособная цена на соленоидный клапан СК делает эту серию привлекательной, однако YCP31F предлагает расширенную комплектацию фланцами и диафрагмой, что снижает затраты на дополнительную обвязку.
| Параметр | Значение |
| Рабочая среда | пар, вода, горячая вода |
| Материалы | корпус: нержавеющая сталь уплотнения: PTFE |
| Температура рабочей среды | -20...180 оС |
| Рабочее давление | 0.05...1.6 МПа |
| Диаметр условного прохода | 25...150 мм |
| Присоединение | Фланцевое F1"...F6" |
| Катушка | S21H, ASE21B, IP65 (для Ду=25...50 мм) YG1B, IP65 (для Ду=65...150 мм) |
| Питание | ~220 B, ~110 B, ~24 B =24 B, =12 B |
| Мощность | S21H: 22 BA (AC), 15 Вт (DC) ASE21B: 5.5 BA (AC), 12 Вт (DC) YG1B: 30 BA (AC), 21 Вт (DC) |
| Обозначение | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| AR-YCP3125 FSP | 25 | 10 | F 1" | 0.05 | 1.6 | S21H ASE21B | 3.3 |
| AR-YCP3132 FSP | 32 | 20 | F 1 1/4" | 4.82 | |||
| AR-YCP3140 FSP | 40 | 25 | F 1 1/2" | 6.17 | |||
| AR-YCP3150 FSP | 50 | 41 | F 2" | 8.1 | |||
| AR-YCP3165 FSP | 65 | 72.51 | F 2 1/2" | 23.1 | |||
| AR-YCP3180 FSP | 80 | 106.63 | F3" | 32.5 | |||
| AR-YCP31100 FSP | 100 | 136.48 | F4" | YG1B | 43.4 | ||
| AR-YCP31125 FSP | 125 | 170.6 | F5" | 55.5 | |||
| AR-YCP31150 FSP | 150 | 272.96 | F6" | 85 |

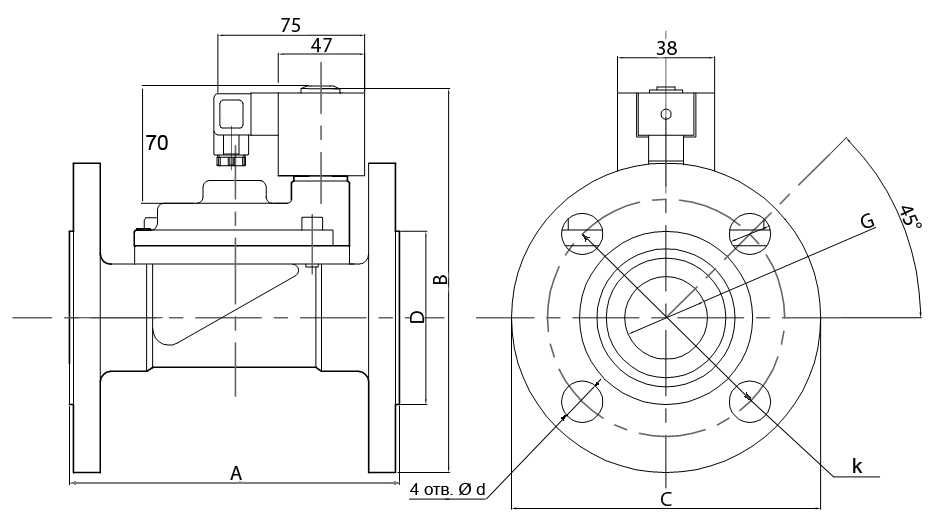

Схема клапана AR-YCP31F (Ду 25-50)
| Размер, мм | AR-YCP3125F | ARYCP3132F | AR-YCP3140F | AR-YCP3150F |
| A | 185 | 190 | 210 | 220 |
| ØB | 113 | 133 | 150 | 158 |
| C | 127 | 158 | 160 | 190 |
| D | 66 | 75 | 84 | 100 |
| G | F 1" | F 1 1/4" | F 1 1/2" | F 2" |
| d | 14 | 18 | 18 | 18 |
| k | 87 | 100 | 110 | 125 |
Схема клапана AR-YCP31F (Ду 65-150)
| Размер, мм | AR-YCP3165F | AR-YCP3180F | AR-YCP3100F | AR-YCP31125F | AR-YCP31150F |
| А | 342 | 357 | 392 | 422 | 543 |
| øB | 177 | 226 | 248 | 264 | 285 |
| C | 280 | 297 | 340 | 390 | 480 |
| D | 92 | 99 | 110 | 123 | 143 |
| G | 2 1/2" | 3" | 4" | 5" | 6" |
| d | 18 | 18 | 18 | 18 | 21 |
| k | 146 | 162 | 180 | 212 | 240 |
| кол-во отверстий | 4 | 8 | 8 | 8 | 8 |
