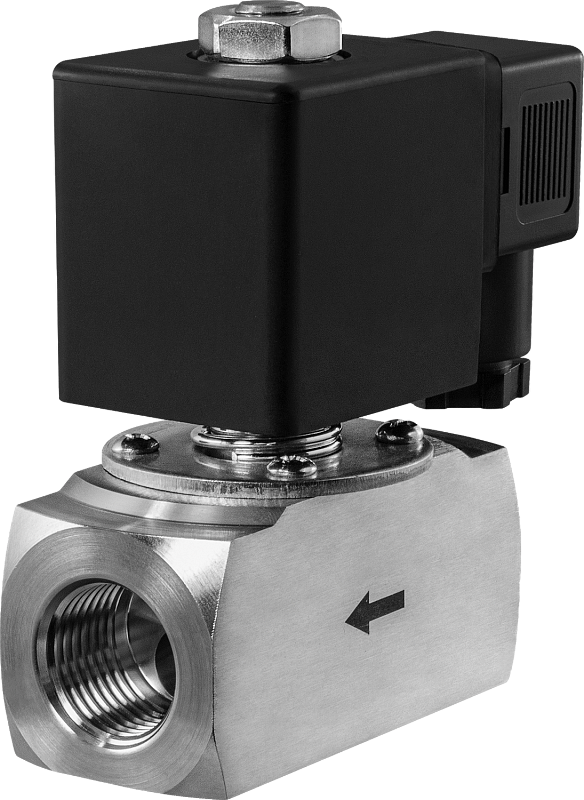

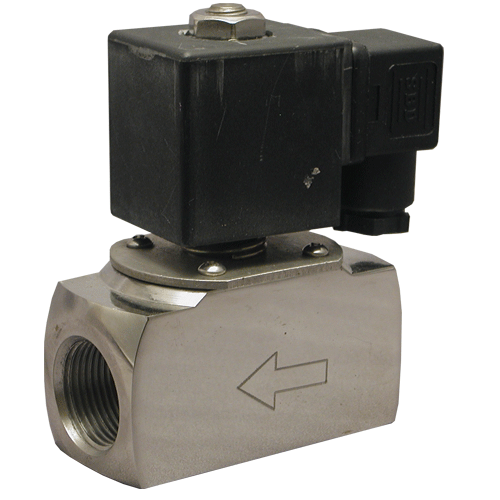

Соленоидный клапан (клапан электромагнитный) AR-ZCT21

Описание

Технические характеристики

Габаритные размеры

Руководство

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком пара в трубопроводе
Особенности:

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком пара в трубопроводе

Рабочая среда: пар
Температура рабочей среды: −20…+180°С
Рабочее давление: 0,01...1 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G1"

Параметр		Значение
Рабочая среда		Пар
Материал	Корпуса	нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Рабочее давление		0,01...1 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"...G1"
Катушка		S21H, IP65 Энергосберегающая ASE21H, IP65 Взрывозащищенная ASEx1320, IP65 Взрывозащищенная ASEx282, IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
S21H IP65	22 ВА	V	V	V
S21H IP65	15 Вт				V	V
ASEx282* IP54	24 ВА	V	V	V
ASEx282* IP54	17 Вт				V	V
ASEx1320* IP65	28 ВА	V
ASEx1320* IP65	20 Вт				V	V
ASE21H** IP65	5,5 ВА	V
ASE21H** IP65	10 Вт				V	V

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-ZCT21-15/4-1/2-GSP	15	4	0,5	½"	0,01	1,0	560
AR-ZCT21-15/10-1/2-GSP	15	10	1,5	½"			820
AR-ZCT21-20/14-3/4-GSP	20	14	2,4	¾"			1060
AR-ZCT21-25/14-1-GSP	25	14	2,4	1"			950

Расшифровка обозначения на примере клапана AR-ZCT21-25/14-1-XYZ:
AR-ZCT21 – модель клапана.
25 – Ду, мм (диаметр условного прохода);
14 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
1 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: S – нержавеющая сталь;

Z – материал уплотнения: P – PTFE.

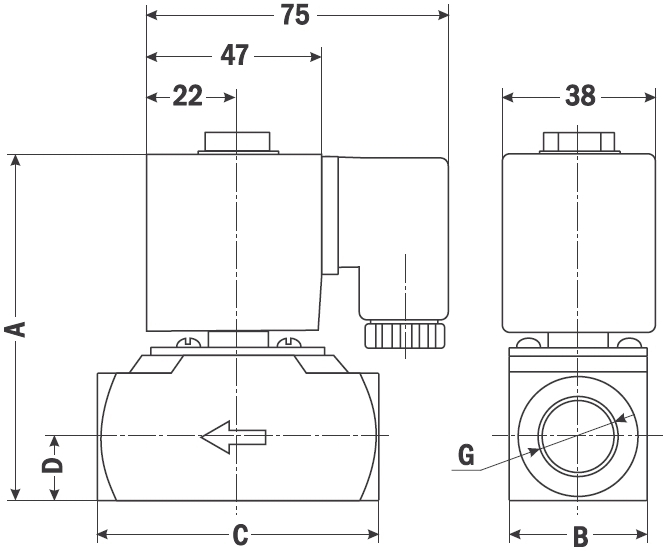

ZCT21ch
