ТРМ148 универсальный ПИД-регулятор 8-канальный
ОписаниеТехнические характеристикиМодификацииДокументация
Назначение прибора ОВЕН ТРМ148
Применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.
Функциональные возможности многоканального ПИД-регулятора ОВЕН ТРМ148
- Линейка стандартных модификаций для наиболее распространенных технологических процессов
- Восемь универсальных входов для подключения широкого спектра датчиков
- До восьми встроенных выходных ЭЛЕМЕНТОВ различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
– 2-х позиционными (ТЭНы, двигатели, устройства сигнализации);
– 3-х позиционными (задвижки, краны). - Вычисление дополнительных функций от измеренных величин
- Задание графика коррекции уставки по измерениям другого входа или по времени
- Автонастройка ПИД-регуляторов
- Режим ручного управления выходной мощностью
- Встроенный интерфейс RS-485 (протокол ОВЕН)
- Широкие возможности конфигурирования:
– программа быстрого старта EasyGo;
– программа « Конфигуратор ТРМ148 » для свободного конфигурирования прибора;
– задание параметров с лицевой панели прибора. - Быстрый доступ к уставкам
| Напряжение питания | 90...245 В перем. тока |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 12 В |
| Количество входов для подключения датчиков | 8 |
| Время опроса одного входа | не более 0.5 с |
| Количество каналов регулирования | 8 |
| Количество выходных элементов | 8 |
| Интерфейс связи с компьютером | RS-485 (протокол ОВЕН) |
| Напряжение встроенного источника питания активных датчиков | 24 ± 3 В |
| Максимальный ток встроенного источника питания | 180 мА |
| Тип и габаритные размеры корпуса | Щ4, 96х96х140 мм; Щ7, 144х169х50.5 мм |
| Степень защиты корпуса | IP54 со стороны передней панели |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Разрешающая способность | Предел основной приведенной погрешности |
| ТСМ 50М/100М (W100=1.426) | -50...+200 оС | 0.1 оС | 0.25 % |
| ТСМ 50М/100М (W100=1.428) | -190...+200 оС | 0.1 оС |
|
| ТСП 50П/100П (W100=1.391) | -200...+750 оС | 0.1 оС | |
| ТСП 50П/100П (W100=1.385) Pt 100 | -200...+750 оС | 0.1 оС | |
| ТСП 500П/1000П (W100=1.391) | -200...+750 оС | 0.1 оС | |
| ТСП 500П/1000П (W100=1.385) Pt 1000 | -200...+750 оС | 0.1 оС | |
| ТСП 100Н/1000Н (W100=1.617) | -60...+180 оС | 0.1 оС | |
| ТСМ гр.23 | -50...+200 оС | 0.1 оС | |
| ТХК (L) | -200...+800 оС | 0.1 оС | 0.5 % |
| ТХА (К) | -200...+1300 оС | 1 оС | |
| ТЖК (J) | -200...+1200 оС | 1 оС | |
| ТНН (N) | -200...+1300 оС | 1 оС | |
| ТПП (S), ТПП (R) | 0...+1750 оС | 1 оС | |
| ТПР (В) | +200...+1800 оС | 1 оС | |
| ТВР (А-1) | 0...+2500 оС | 1 оС | |
| ТВР (А-2) | 0...+1800 оС | 1 оС | |
| ТВР (А-3) | 0...+1600 оС | 1 оС | |
| ТМК (Т) | -200...+400 оС | 0.1 оС | |
| Сигнал тока 0...5 мА, 0...20 мА, 4...20 мА | 0...100 % | 0.1 % | 0.25 % |
| Сигнал напряжения -50...+50 мВ, 0...1 В | 0...100 % | 0.1 % | 0.25 % |
| Датчик положения задвижки: | |||
| - резистивный 0.9 кОм; 2.0 кОм | 0...100 % | 1 % | 0.25 % |
| - токовый 0...5 мА, 0...20 мА, 4...20 мА | 0...100 % | 0.1 % | 0.25 % |
Характеристики выходных элементов
| Обозначение элементов | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | 4 при 220 В 50 Гц, cos φ > 0.4 |
| К | транзисторная оптопара n-p-n типа | 400 мА при 60 В |
| С | симисторная оптопара | 50 мА при 300 В (пост. откр. симистор) или 0.5 А (симистор вкл.с чатотой не более 100 Гц и tимп = 5 мс.) |
| И | цифроаналоговый преобразователь "параметр - ток 4...20 мА" | Сопротивление нагрузки 0...90 Ом |
| У | цифроаналоговый преобразователь "параметр-напряжение 0...10 В" | Сопротивление нагрузки не более 2 кОм |
| Т | выход для управления твердотельным реле | выходное напряжение 4...6 В, максимальный выходной ток 50 мА |
Условия эксплуатации
| Температура окружающего воздуха | +1...+50 оС |
| Атмосферное давление | 86...106.7 кПа |
| Относительная влажность воздуха (при 25 оС и ниже без конденсации влаги) | не более 80 % |
 |

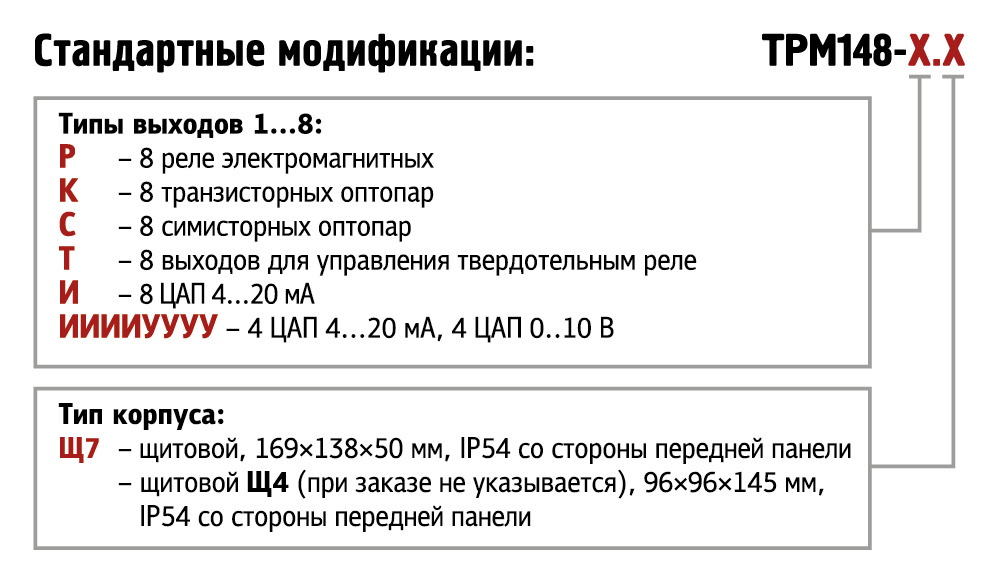

| Стандартные модификации ОВЕН ТРМ148 |
 |

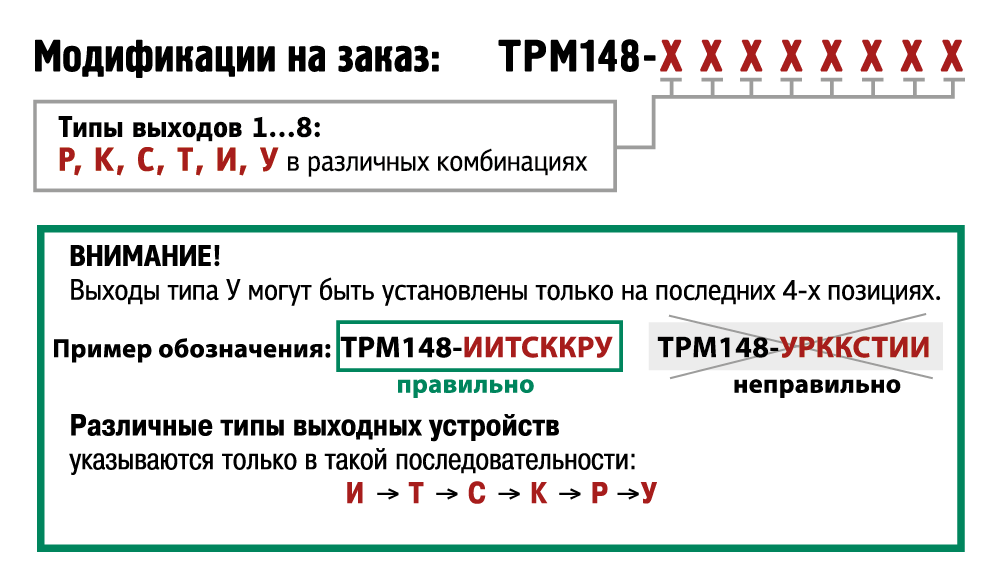

| "Заказные" модификации ОВЕН ТРМ148 |
Тип корпуса

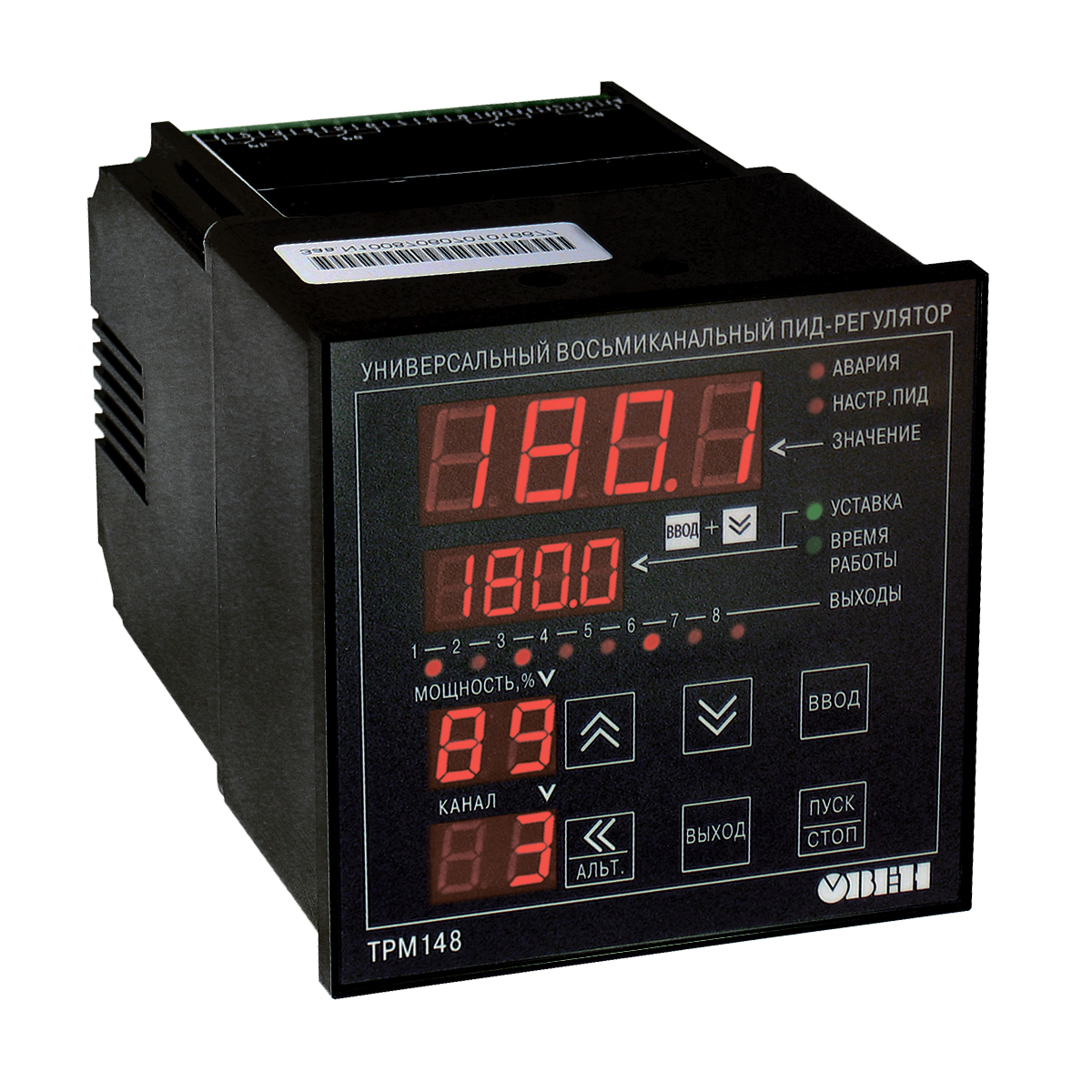

| Щ4 | Корпус для утопленного щитового монтажа с габаритными размерами 96х96х145 мм Степень защиты лицевой панели прибора - IP54; степень защиты корпуса - IP00. |

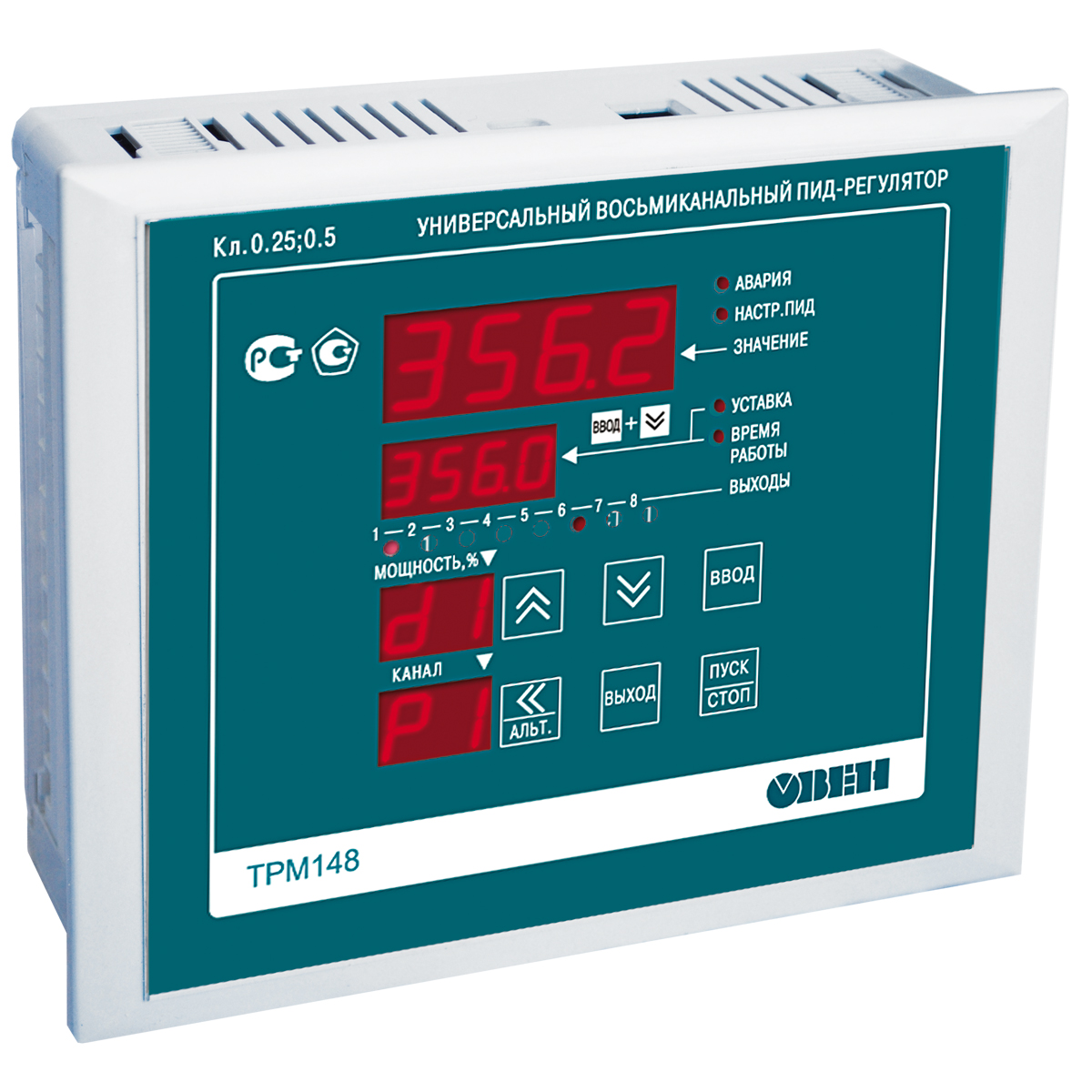

| Щ7 | Корпус для утопленного щитового монтажа с габаритными размерами 144х169х50.5 мм. Степень защиты лицевой панели прибор - IP54; степень защиты корпуса - IP00. |
Обозначение
Для заказа прибора в корпусе Щ7 добавьте ".Щ7" в конец выбранной маркировки . Например ТРМ148-Р.Щ7 или ТРМ148-ИИИИРРРР.Щ7
Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ148

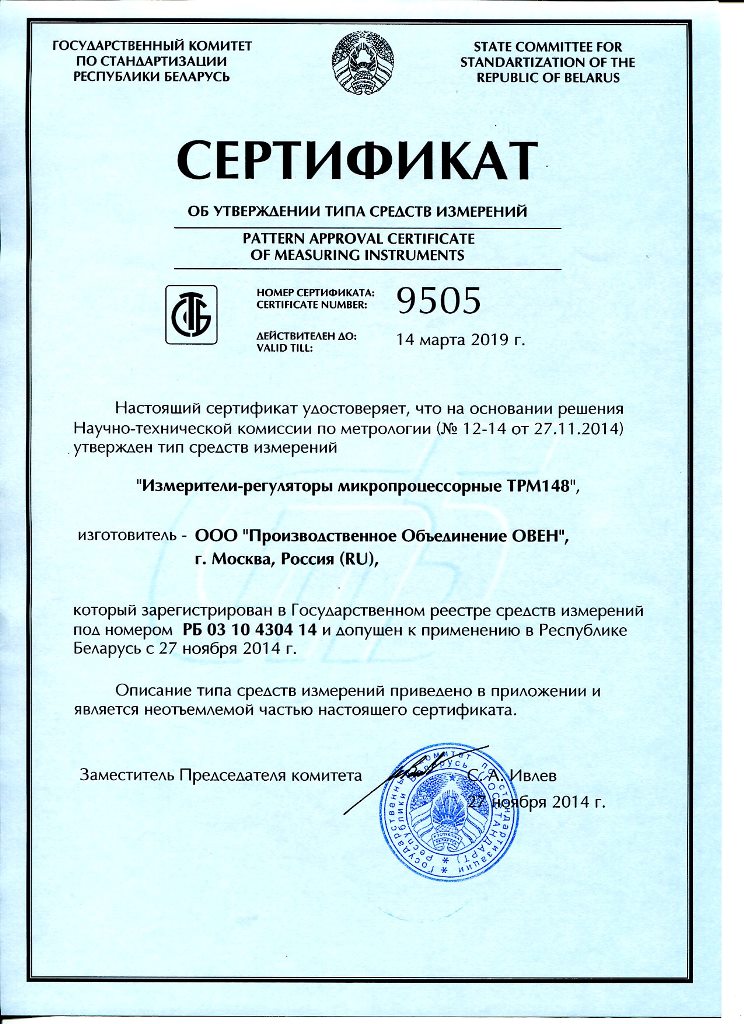

Сертификат средств измерений ТРМ148

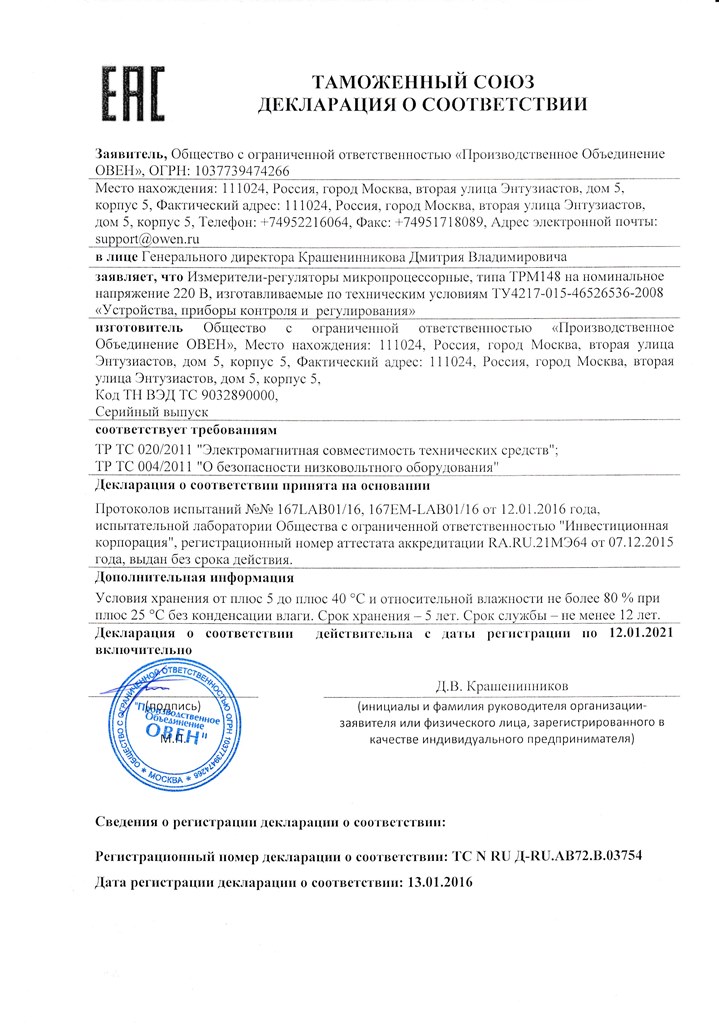

Декларация о соответствии на ТРМ148
Руководство по эксплуатации ТРМ148
Руководство по программированию ТРМ148
