СУНА-121 контроллер для управления насосами
ОписаниеТехнические характеристикиМодификацииДокументация

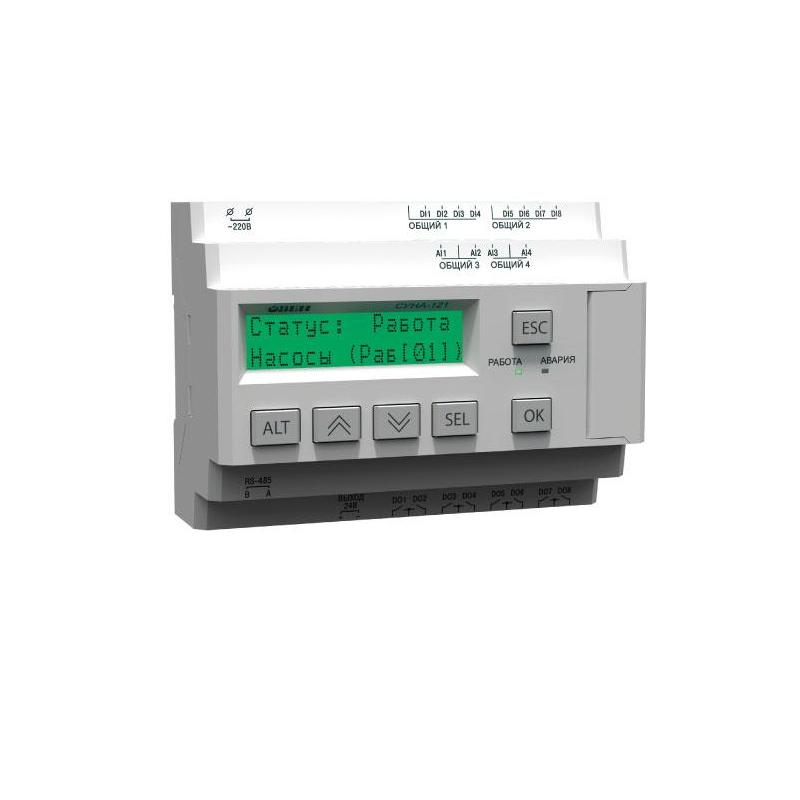

Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.

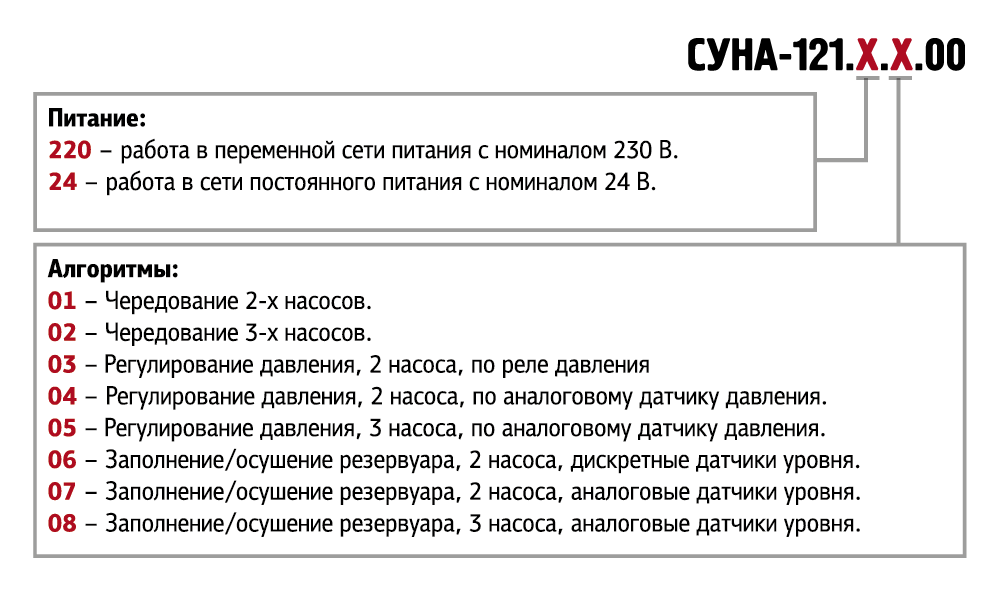

СУНА-121 выпускается в 8-ми модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов.
- Чередование 3-х насосов.
- Регулирование давления, 2 насоса, по реле давления.
- Регулирование давления, 2 насоса, по аналоговому датчику давления.
- Регулирование давления, 3 насоса, по аналоговому датчику давления.
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
- Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня.
- Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня.
Функциональные преимущества:
- Возможность дистанционного управления насосами по RS-485.
- Возможность смены алгоритма управления.
- Интуитивно-понятное русскоязычное меню.
- Индикация на ЖК дисплее с подсветкой.
- Модификации с питанием от сети ~230 В и =24 В.
- Температура эксплуатации: -20…+55 °С
Технические характеристики и условия эксплуатации
| Наименование | Значение (свойства) | |
| СУНА-121.220.хх | СУНА-121.24.хх | |
| Диапазон напряжения питания, В | 94...264 (номинальное 120...230 В, при 47...63 Гц) |
19...30 (номинальное 24 В) |
| Гальваническая развязка | есть | |
| Электрическая прочность изоляции, В | 2830 (между входом питания и другми цепями) |
1780 (между входом питания и другими цепями) |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | есть | - |
| Выходное напряжение встроенного источника питания постоянного тока, В |
24 ± 3 | - |
| Ток нагрузки встроенного источника питания, мА, не более |
100 | - |
| Электрическая прочность изоляции (между выходом питания и другими цепями), В |
1780 | - |
| Сетевые возможности | ||
| Интерфейс связи | RS-485 | |
| Протокол связи | Modbus-RTU, Modbus-ACSII | |
| Режим работы | Slave | |
| Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
| Конструкция | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры, мм | 123х90х58 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
| Масса контролера, кг, не более (для всех вариантов исполений) |
0.6 | |
| Средний срок службы, лет | 8 | |
| Дискретные входы | ||
| Количество входов | 8 | |
| Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
| Максимально допустимое напряжение питания, В |
264 (переменный ток) | 30 (постоянный ток) |
| Тип датчика для дискретного входа | механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); |
- механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); - с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором) |
| Ток "логической единицы", мА | 0.7...1.45 | 2...4 |
| Ток "логического нуля", мА | 0...0.5 | 0...0.5 |
| Уровень сигнала, соответсвующий "логической единице", В |
159...264 | 15...30 |
| Уровень сигнала, соответствующий "логическому нулю", В |
0...40 | -3...5 |
| Максимальная длительность импульса, воспринимаемая дискретным входом, мс |
50 | 2 |
| Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс |
100 | 30 |
| Гальваническая развязка | Групповая, по 4 входа (1-4 и 5-8) | |
| Электрическая прочность изоляции, В | 2830 между другими цепями контроллера | |
| Аналоговые входы | ||
| Количество | 4 | |
| Тип измеряемых сигналов, униполярный | 4...20 мА, 0...4 кОм | |
| Предел основной приведенной погрешности, % | ±0.5 | |
| Сопротивление встроенного шунтирующего резистора для режима 4...20 мА, Ом |
121 | |
| Значение наименьшего значащего разряда | 6 мкА (0...20 мА/3700) | |
| Период обновления результатов измерения четырех каналов, мс, не более |
10 | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств | 8 | |
| Тип выходного устройства | Дискретный, релейные (нормально разомкнутые контакты) | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Коммутируемое напряжение в нагрузке, В, не более | ||
| - дляцепи постоянного тока | 30 (резистивная нагрузка) | |
| - для цепи переменного тока | 250 (резистивная нагрузка) | |
| Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cos φ > 0.95; 3 А при напряжении не более 30 В постоянного тока |
|
| Установившейся ток при макимальном напряжении: | ||
| - для цепи постоянного тока, А, не более | 5 (резестивная нагрузка) | |
| - для цепи переменного тока, А, не более | 10 (резестивная нагрузка) | |
| Дпустимый ток нагрузки, мА, не более | 10 (при 5 В постоянного тока) | |
| Механический ресурс реле, циклов, не менее | 10 000 000 | |
| Электрический ресурс реле, циклов, не менее | 200 000: 3 А при 125 В переменного тока, резистивная нагрузка; 100 000: 3 А при 250 В переменного тока; 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка; 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) |
|
| Аналоговые входы | ||
| Количество выходных устройств | 2 | |
| Тип выходного устройства | ЦАП "параметр-то" | |
| Диапазон генерации тока, мА | 4...20 | |
| Напряжение питания, В | 12...30 | |
| Внешняя нагрузка не более, кОм | 1 | |
| Гальваническая развязка | есть (индивидуальная) | |
| Электрическая прочность изоляции, В | 2830 | |
| Индикация и элементы управления | ||
| Тип дисплея | тестовый монохромный ЖКИ с подсветкой, 2х16 символов | |
| Дискретные индикаторы | два светодиодных индикаторв (красный и зеленый) | |
| Количество механических кнопок | 6 | |
