САУ-У универсальный прибор для управления насосами

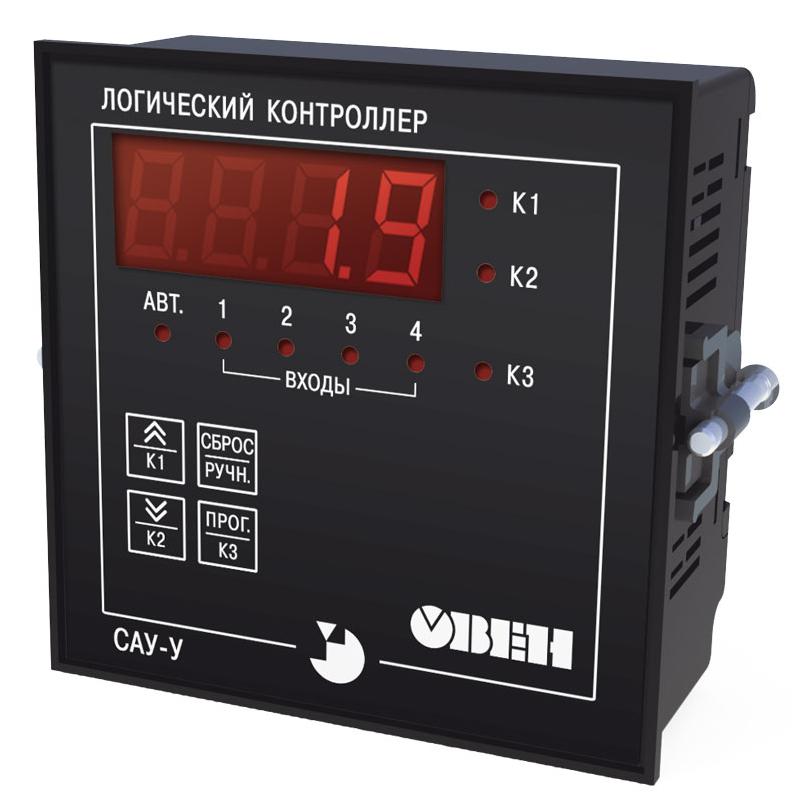

cau-u.sh115

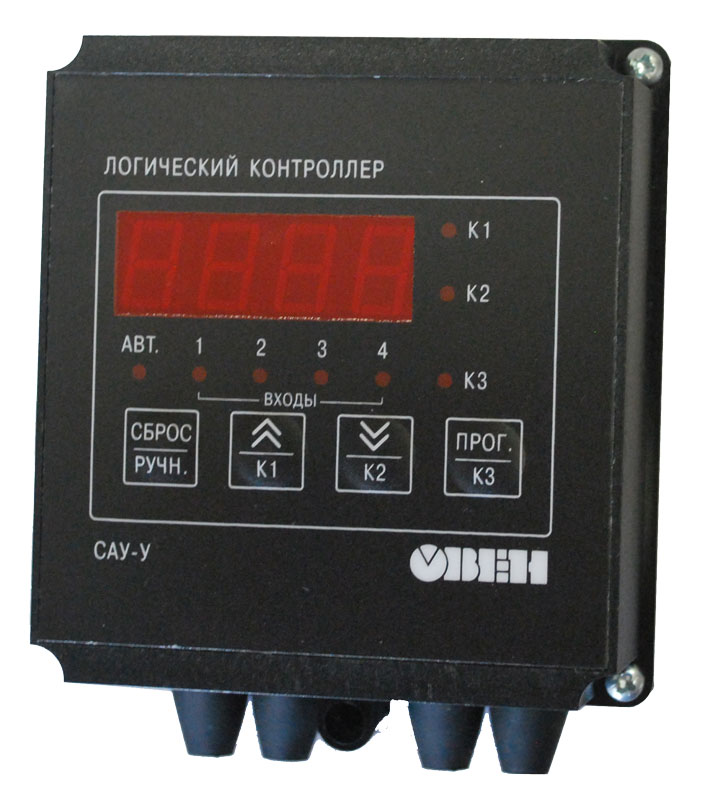

dsc_0209

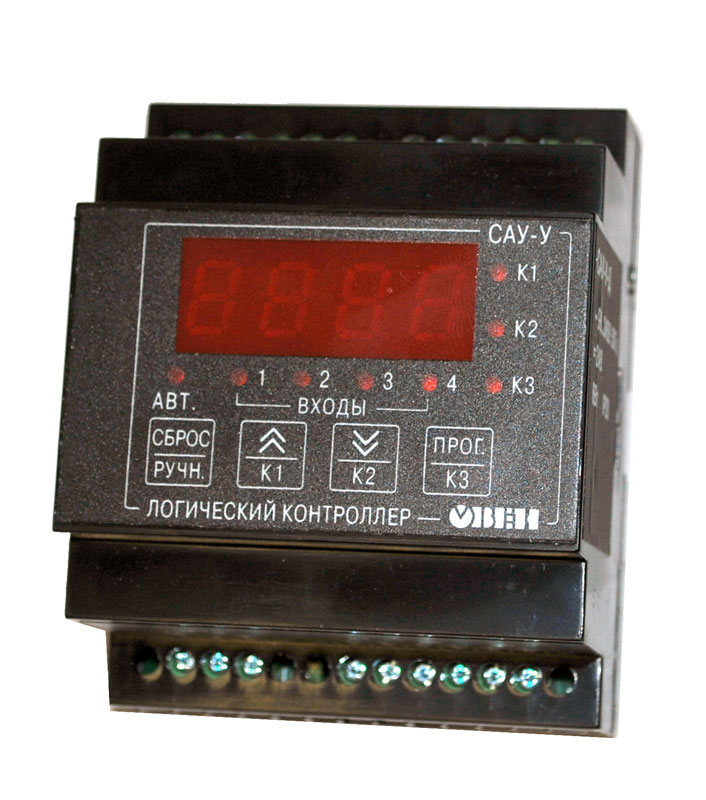

dsc_0194
Производитель: Овен
Заказать

Описание

Технические характеристики

Модификации

Документация

Назначение контроллера для управления насосом ОВЕН САУ-У

Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е).

Основные преимущества контроллера для управления насосом ОВЕН САУ-У

  • Простая настройка прибора с лицевой панели.
  • Широкий спектр подключаемых датчиков
  • Возможность инвертирования сигнала с датчиков
  • Универсальный источник питания: 220 В переменного тока или 24 В постоянного
  • Питание кондуктометрических датчиков переменным напряжением
  • Возможность ручного управления
Наименование Значение
Диапазон переменного напряжения питания:
напряжение, В
частота, Гц		 90...264 (номинальные значения - 110, 220 или 240)
47...63 (номинальные значения - 50 и 60)
Диапазон постоянного напряжения питания, В: 20...34 (номинальное значение - 24)
Потребляемая мощность, ВА, не более 6
Входы
Количество входов (каналов контроля входного сигнала) 4
Типы датчиков кондуктометрические, поплавковые,
с выходными транзисторными ключами,
механические контактные устройства,
датчики с токовым выходом
Питание датчиков от внутреннего источника:
постоянное или переменное напряжение, В 5±0.5
частота для переменного тока, Гц 25±1
Ток, протекающий через кондуктометрический датчик, мА, не более 1
Унифицированные датчики с токовым сигналом, мА от 0 до 5,
от 0 до 20,
от 4 до 20
Дискретность установки порога срабатывания канала контроля
входного сигнала, %		 1
Выходы
Количество релейных выходных каналов (вид коммутационных контактов) 3 (нормально разомкнутые)
Нлминальное коммутируемое напряжение в нагрузке
для цепи постоянного тока*, В, не более 24
для цепи переменного тока**, В, не более 250
Установившийся ток при максимальном напряжении:
для цепи постоянного тока*, А, не более 1
для цепи переменного тока**, А, не более 3
Гальваническая изоляция выходов Межканальная
Электрическая прочность изоляции выходов, В 1500
Напряжение встроенного источника питания внешних активных датчиков, В 24±1.2
Максимальный ток нагрузки источника питания датчиков, мА, не более 50
Габаритные размеры прибора, мм
тип корпуса - настенный Н (130х105х65)±1
тип корпуса - щитовой Щ11 (96х96х46.5)±1
тип корпуса - DIN-реечный Д (88х72х54)±1
Степень защиты корпуса по ГОСТ 14254-96:
тип корпуса - настенный Н IP44
тип корпуса - щитовой Щ IP54 со стороны лицевой панели
тип корпуса - DIN-реечный Д IP20
Масса прибора, кг, не более 0.7
Средний срок службы, лет 8

* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000.
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.

Условия эксплуатации

  • Температура окружающего воздуха от минус 10 до +55 °С.
  • Атмосферное давление 86...106,7 кПа.
  • Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %.

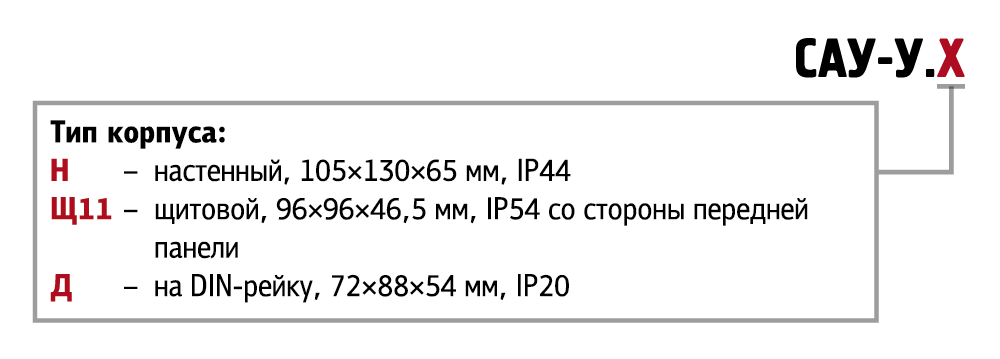

cau u.x

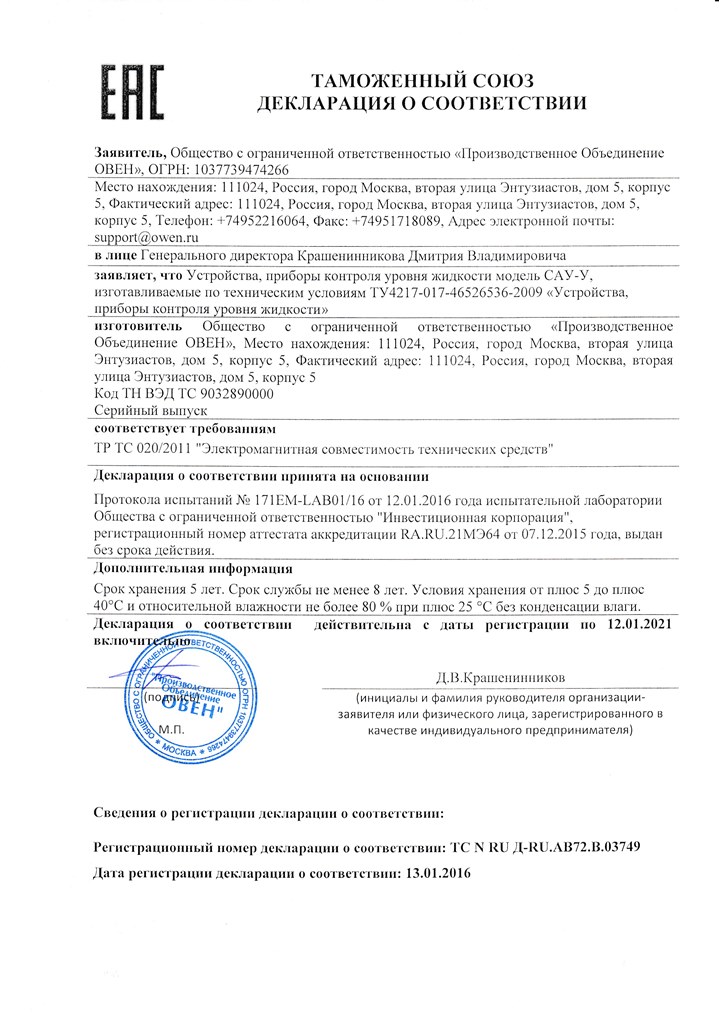

Декларация о соответствии на САУ-У

Руководство по эксплуатации САУ-У
