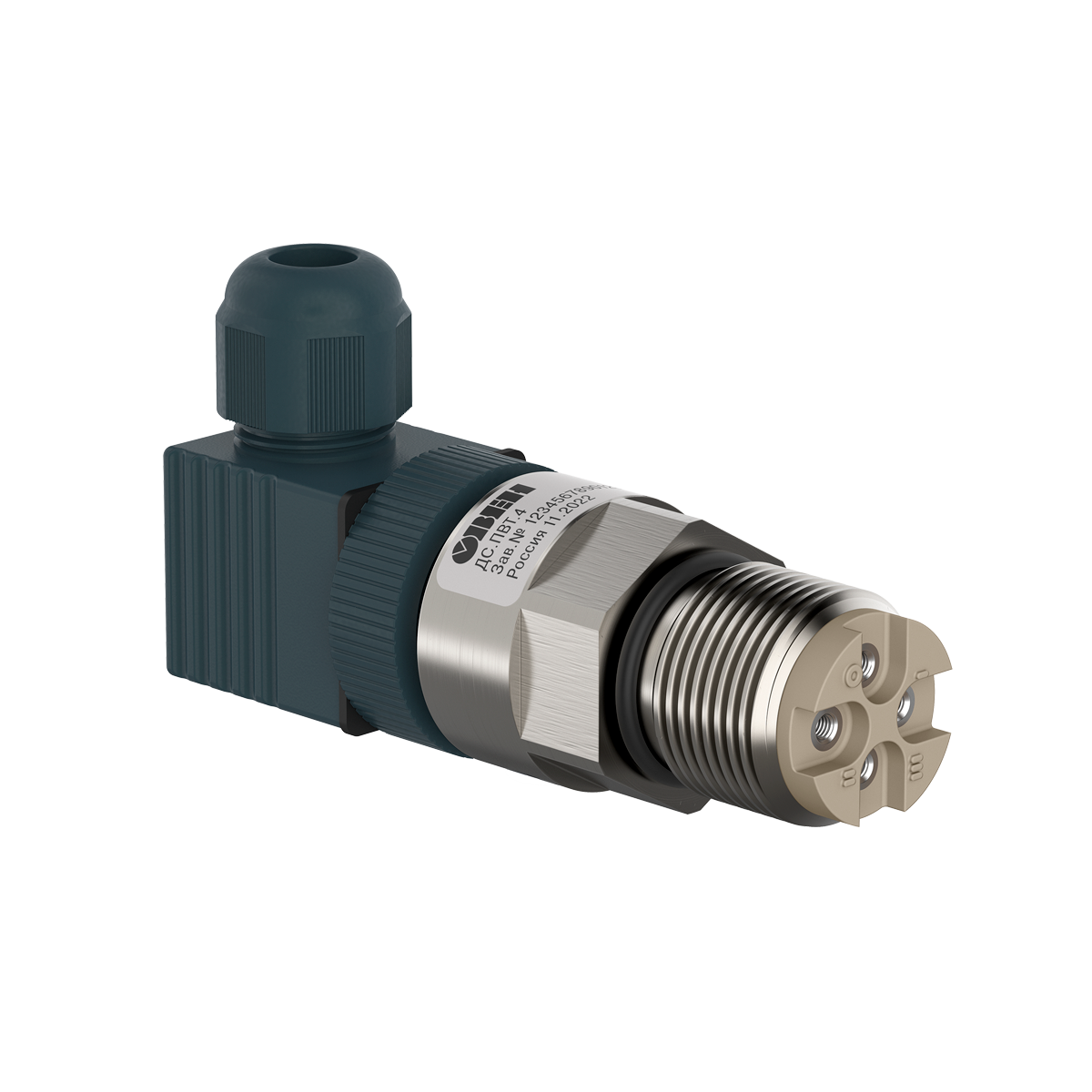

ДС.ПВТ.4 4-электродный универсальный кондуктометрический датчик

Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Особенности и преимущества ДС.ПВТ.4

Удобный электрический монтаж

Электроразъем по стандарту DIN 43650A упрощает электрическое подключение датчика.

Удобный технологический монтаж

Наличие четырёх электродов в одном датчике экономит время на монтаж присоединительной арматуры и обслуживание. Присоединительная резьба датчика – G3/4.

Надежность

• Исключены ложные срабатывания датчика при попадании брызг или образовании конденсата – на плоскости присоединения электродов расположены специальные изоляционные выступы.
• Повышенный IP65 внешней части.
• Герметичный корпус выдерживает давление до 1 МПа.
• Максимальная рабочая температура датчика – 80 °С.
• В комплект поставки датчика входит 3 комплекта разделительных пластин по 11 штук трёх типов (для 2, 3 и 4 стержней), с их помощью легко нарастить длину стержней и избежать их контакта между собой.

Сертификация

ДС.ПВТ.4 имеет гигиенический (пищевой) сертификат, что обеспечивает его безопасность при работе в пищевой промышленности и других областях, где требуется соблюдение стандартов гигиены.

Стержни (электроды) для одноэлектродных датчиков уровня

Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

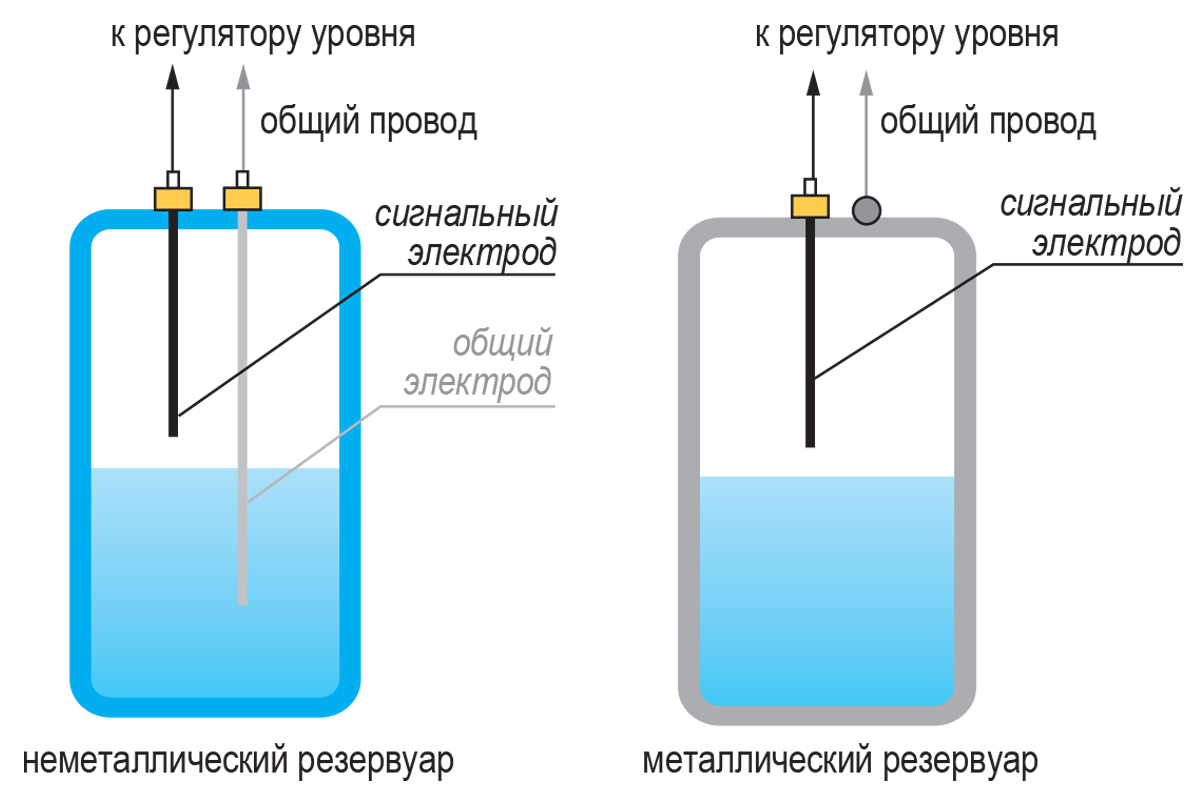

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

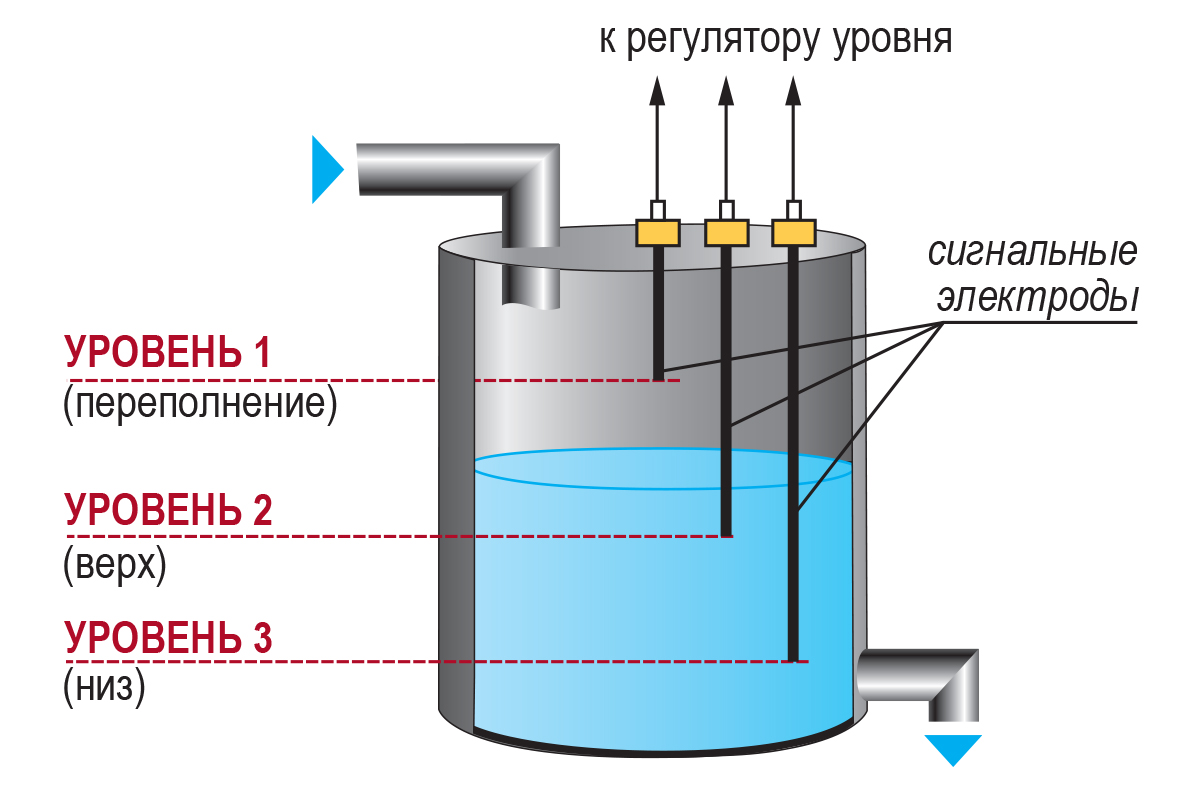

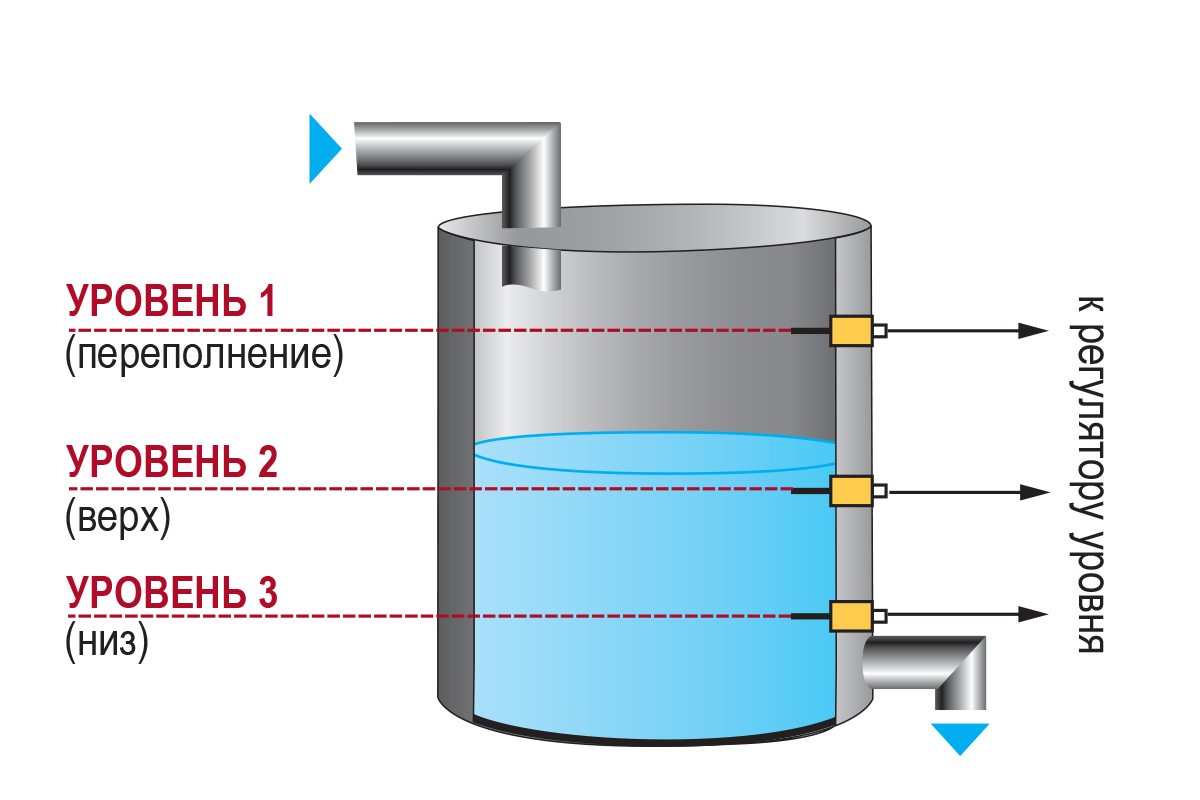

Принцип действия	Пример примерения (металлический резервуар) рвертикальный монтаж	Пример применения (металлический резервуар) горизонтальный монтаж

Тип датчиков и модификация	Четырёхэлектродные датчики
	ДС.ПВТ.4

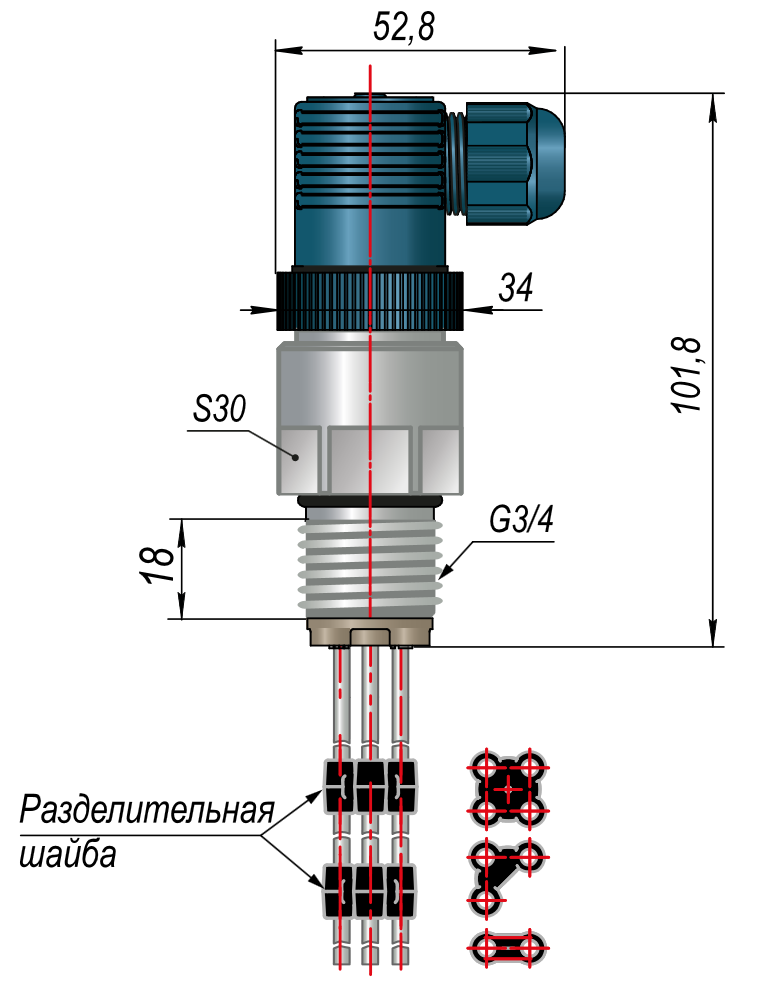

Габаритный чертеж
Присоединительные размеры	G3/4
Материал	Материал изолятора – полифениленсульфид
Давление измеряемой среды, не более	1 МПа
Максимальная рабочая температура	80 °С

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

При заказе одноэлектродного датчика отдельно заказывается сам датчик и стержень к нему.

Обозначение при заказе ДС.ПВТ.4

Обозначение при заказе стержня
