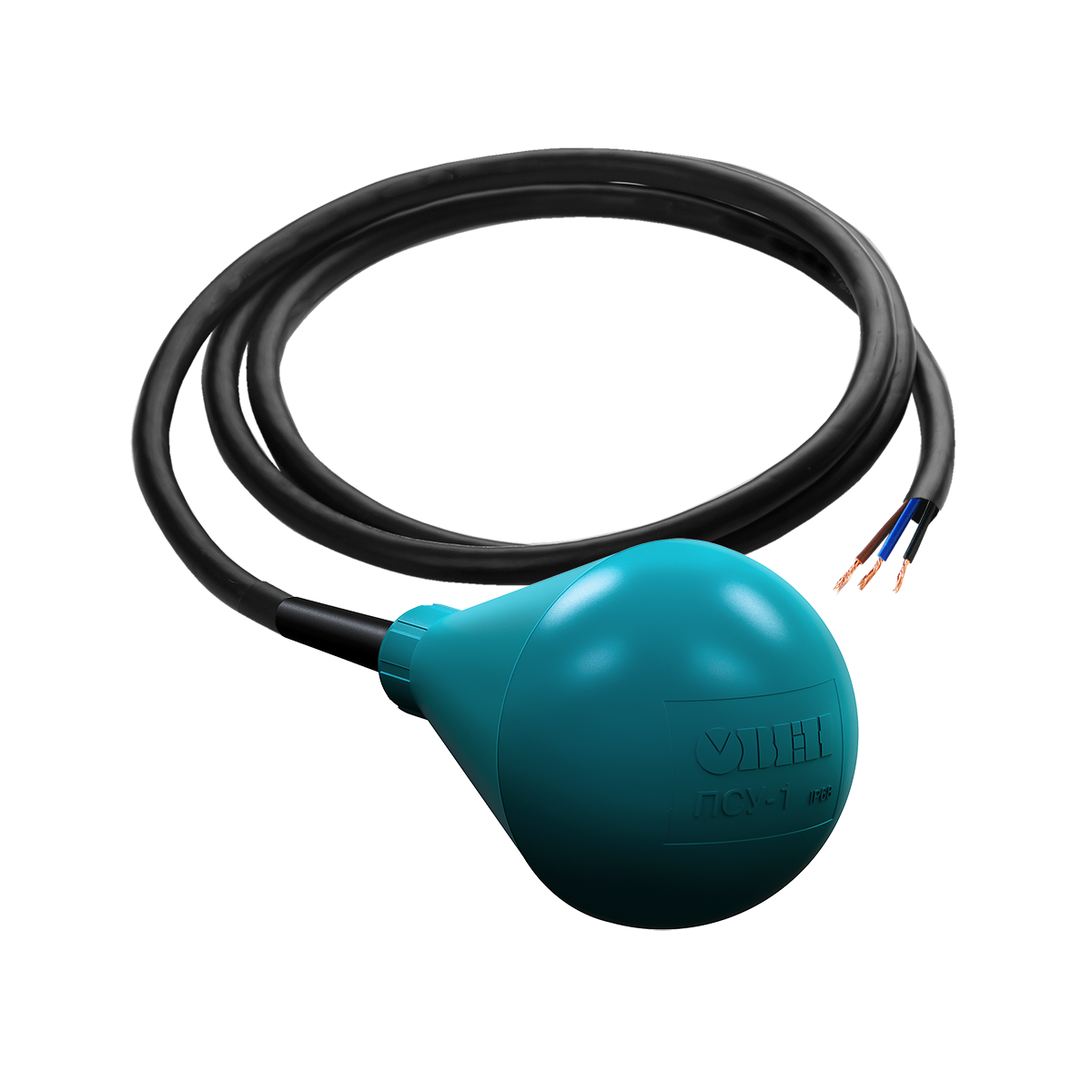

Подвесной сигнализатор уровня ПСУ-1 предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к материалу ПСУ жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных.
Датчики выпускаются с неопреновым кабелем длиной 5, 10 и 20 м в зависимости от исполнения.

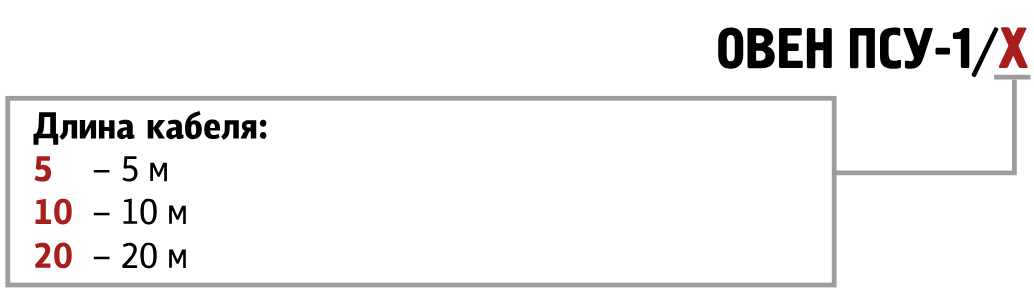

| Модель | Длина кабеля, м |
| ПСУ-1/5 | 5 |
| ПСУ-1/10 | 10 |
| ПСУ-1/20 | 20 |
Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.

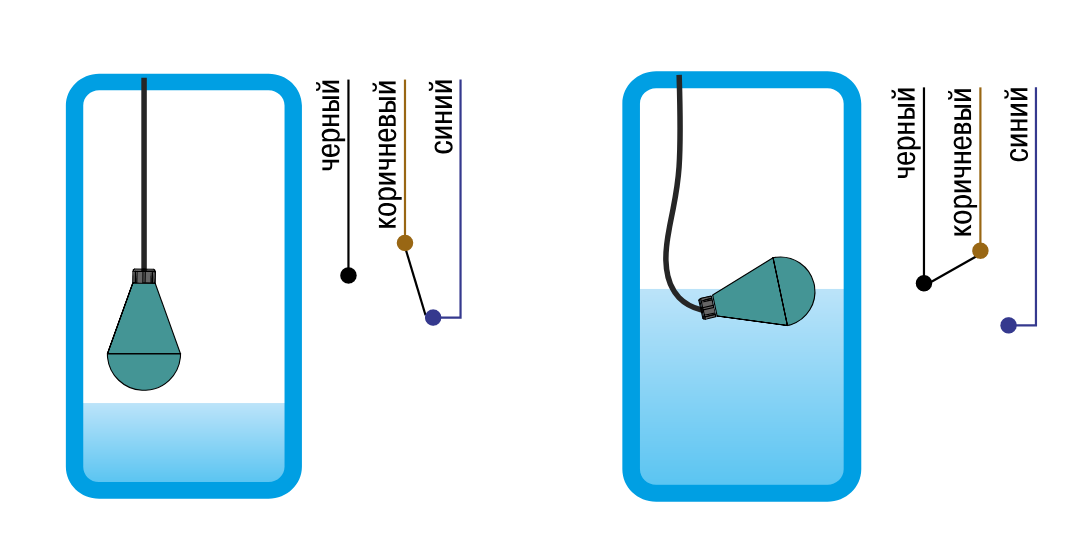

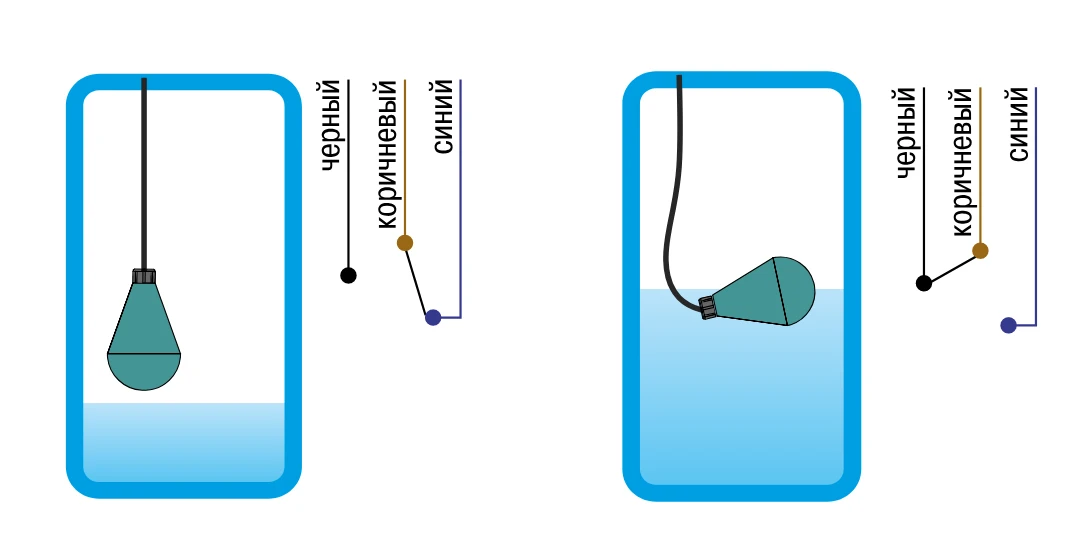

Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания.
Применение датчиков уровня ПСУ-1
Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.
ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом.

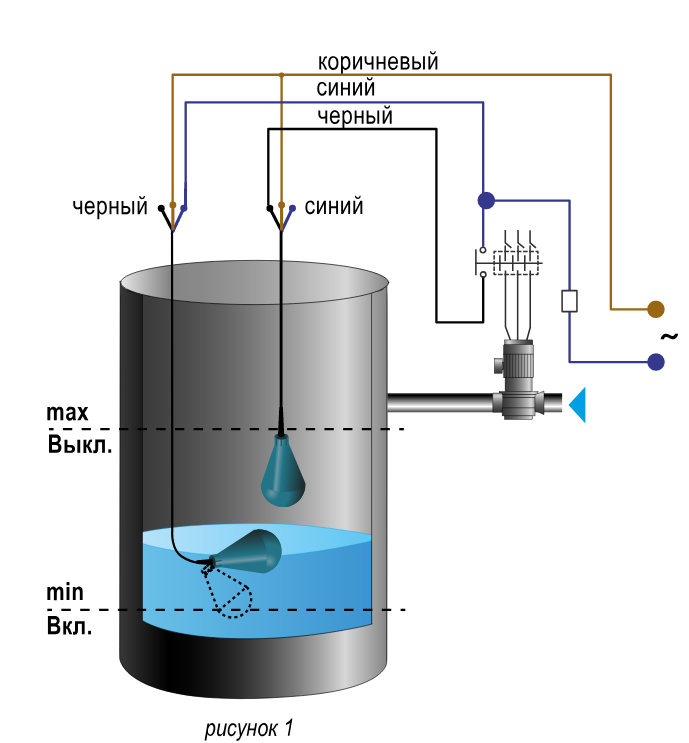

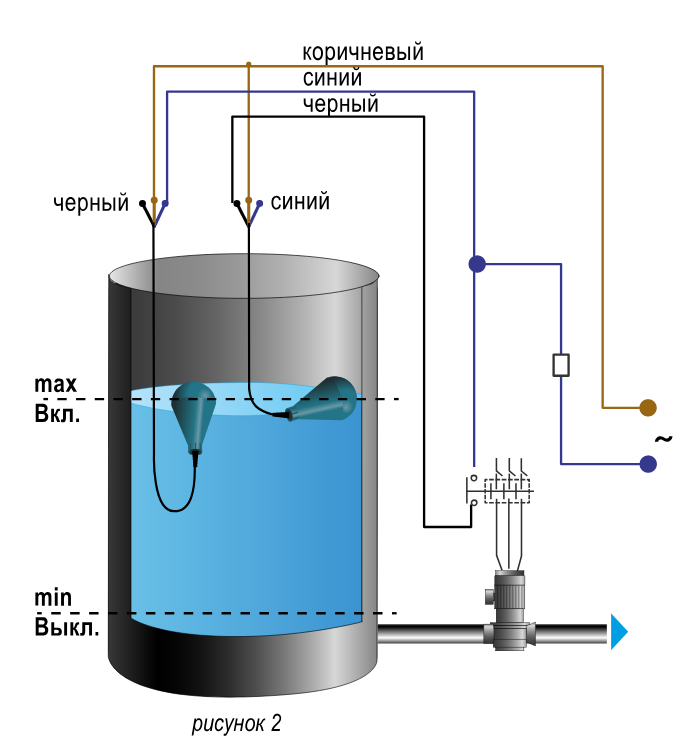

Примеры работы ПСУ при управлении насосами
 |
 |
| Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости | |
|
Наименование параметра |
Значение |
|
Параметры микропереключателя |
|
|
Диапазон коммутируемого переменного напряжения |
150…250 В |
|
Коммутируемый ток, не более |
10 А |
|
Максимальная коммутируемая мощность |
2 кВт |
|
Угол включения/выключения |
50(±10)° |
|
Безопасность |
|
|
Степень защиты по ГОСТ 14254 |
IP68 |
|
Класс защиты от поражения электрическим током по ГОСТ IEC60335-1 |
II |
|
Электрическая прочность изоляции (вход-корпус) |
3000 В |
|
Сопротивление изоляции (вход-корпус), не менее |
20 МОм |
|
Конструктивные параметры |
|
|
Материал корпуса |
полипропилен |
|
Материал кабеля |
неопрен |
|
Диаметр наружной оболочки соединительного кабеля |
6,5 мм |
|
Сечение соединительных проводов |
1 мм2 |
|
Условия эксплуатации |
|
|
Температура рабочей среды |
0…70 °С |
|
Давление рабочей среды, не более |
0,4 МПа |
|
Плотность рабочей среды |
950…1 050 кг/м3 |
|
Прочее |
|
|
Средняя наработка на отказ, не менее |
50 000 срабатываний |
| Масса в упаковке при длине кабеля: | |
|
1,45 кг |
|
1,8 кг |
|
2,5 кг |
