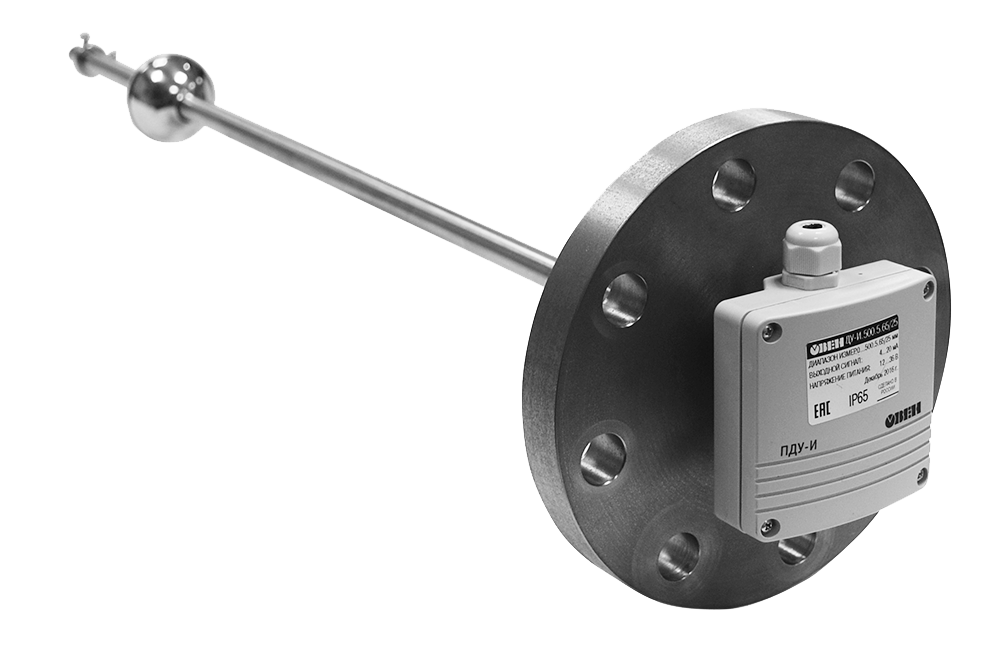

Поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА ОВЕН ПДУ-И
Назначение
Поплавковые датчики уровня ОВЕН ПДУ-И предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики используются в составе систем контроля уровня жидкости в различных резервуарах, в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т.
Особенности поплавковых датчиков уровня ОВЕН ПДУ-И
-
Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
-
Дискретность преобразования: ±10 мм.
-
Температура измеряемой среды: – 60…+ 125 °C.
-
Давление: от вакуума до 4 MПa.
-
Плотность рабочей среды: ≥ 0,66 г/см3.
-
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25).
-
Срок службы – 10 лет.
-
Самая низкая цена в сегменте подобной продукции.
Возможно специальное исполнение по запросу заказчика.
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

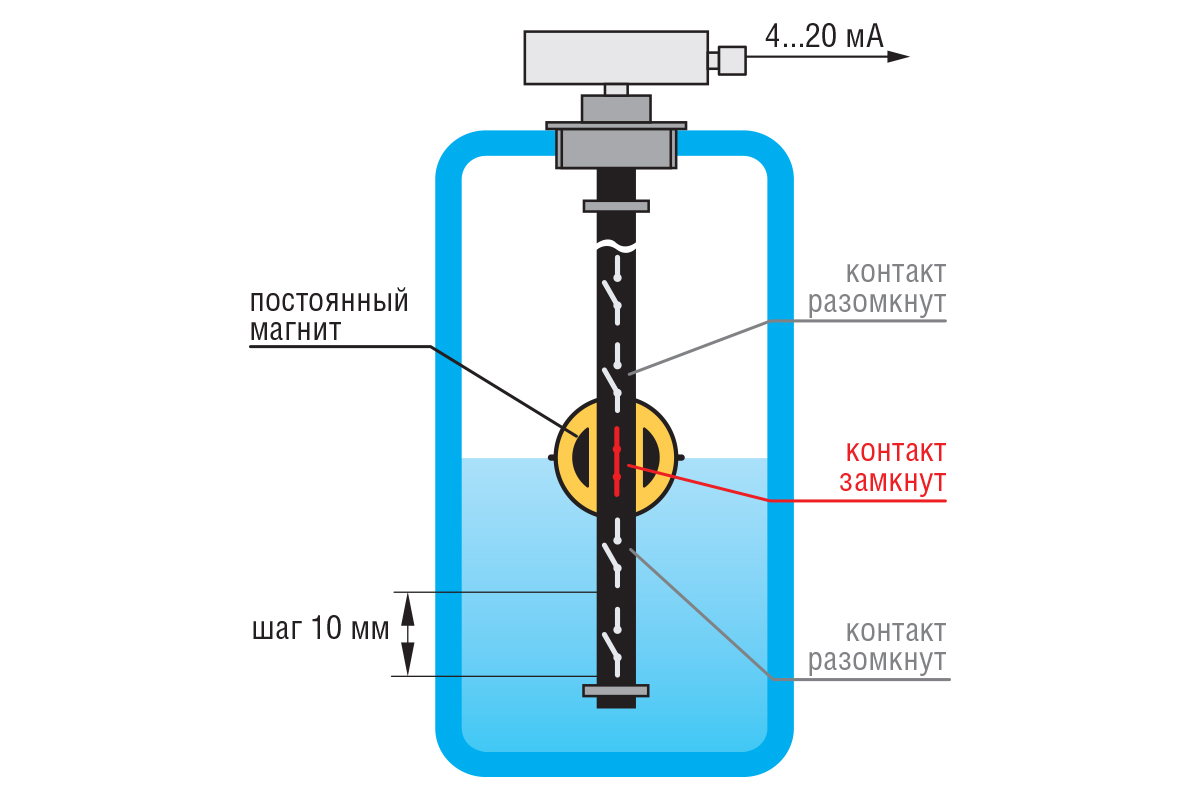

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений.Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.
Применение датчиков уровня ОВЕН ПДУ-И

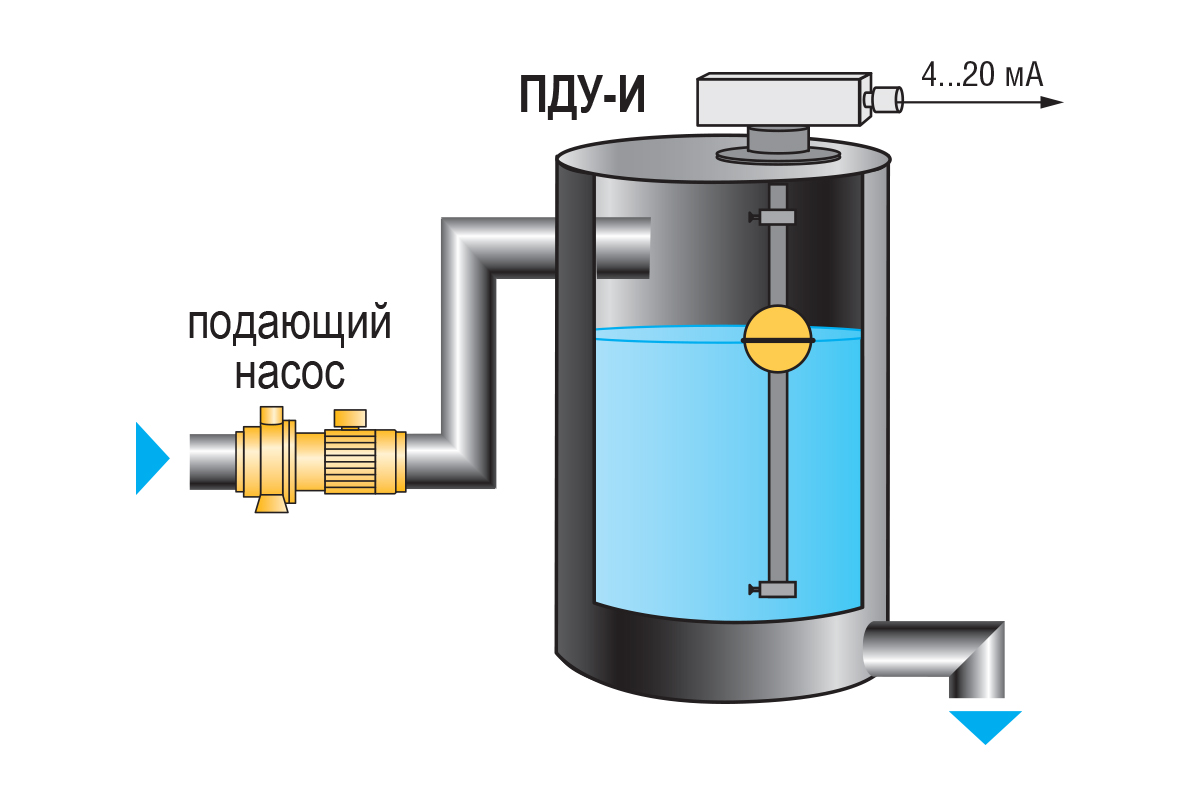

Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
| Наименование параметра | Значение |
| Электрические параметры | |
| Схема подключения | Двухпроводная |
| Род питающего тока | Постоянный |
| Напряжение питания, В | 10...36 |
| Выходной сигнал, мА | 4...20 |
| Потребляемая мощность, Вт, не более | 1 |
| Сопротивление нагрузки, Ом, не более | Определяется по формуле: (U-8)х50, где U - напряжение питания, В |
| Метрологические характеристики | |
| Диапазон преобразования уровня, мм | от 0 до 250...4000 (в зависимости от исполнения) |
| Дискретность преобразовнаия уровня (разрешающая способность), мм |
10 |
| Погрешность преобразовнаия уровня, мм | ±(10 + 0.01 х L), где L - диапазон преобразования уровня |
| Дополнительная погрешность преобразования от температуры, % на 10 оС, не более |
0.2 |
| Конструктивные параметры | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Типоразмер присоединительной резьбы | G2 |
| Размер "под ключ", мм | 36 |
| Диаметр наружной оболочки соединительного кабеля, мм | 4...8 |
| Сечение соединительных проводов, мм2 | 0.2...2 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т |
| Степень защиты по ГОСТ 14254 | IP65 |
Вес поплавкового датчика уровня ПДУ-И
| Наименование | Длина L, мм | Масса, кг |
| ПДУ-И.250 | 250 | 1.3 |
| ПДУ-И.500 | 500 | 1.5 |
| ПДУ-И.750 | 750 | 1.7 |
| ПДУ-И.1000 | 1000 | 1.9 |
| ПДУ-И.1250 | 1250 | 2.1 |
| ПДУ-И.1500 | 1500 | 2.3 |
| ПДУ-И.1750 | 1750 | 2.5 |
| ПДУ-И.2000 | 2000 | 2.7 |
| ПДУ-И.2250 | 2250 | 2.9 |
| ПДУ-И.2500 | 2500 | 3.1 |
| ПДУ-И.2750 | 2750 | 3.3 |
| ПДУ-И.3000 | 3000 | 3.5 |
| ПДУ-.И.3750 | 3750 | 4.1 |
| ПДУ-И.4000 | 4000 | 4.3 |
Условия эксплуатации
- Температура окружающей среды от минус 40 до +85 °С;
- Температура рабочей среды от минус 60 до +125 °С;
- Давление рабочей среды не более 4 МПа;
- Плотность рабочей среды не менее 0,65 г/см3;
- Рабочая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

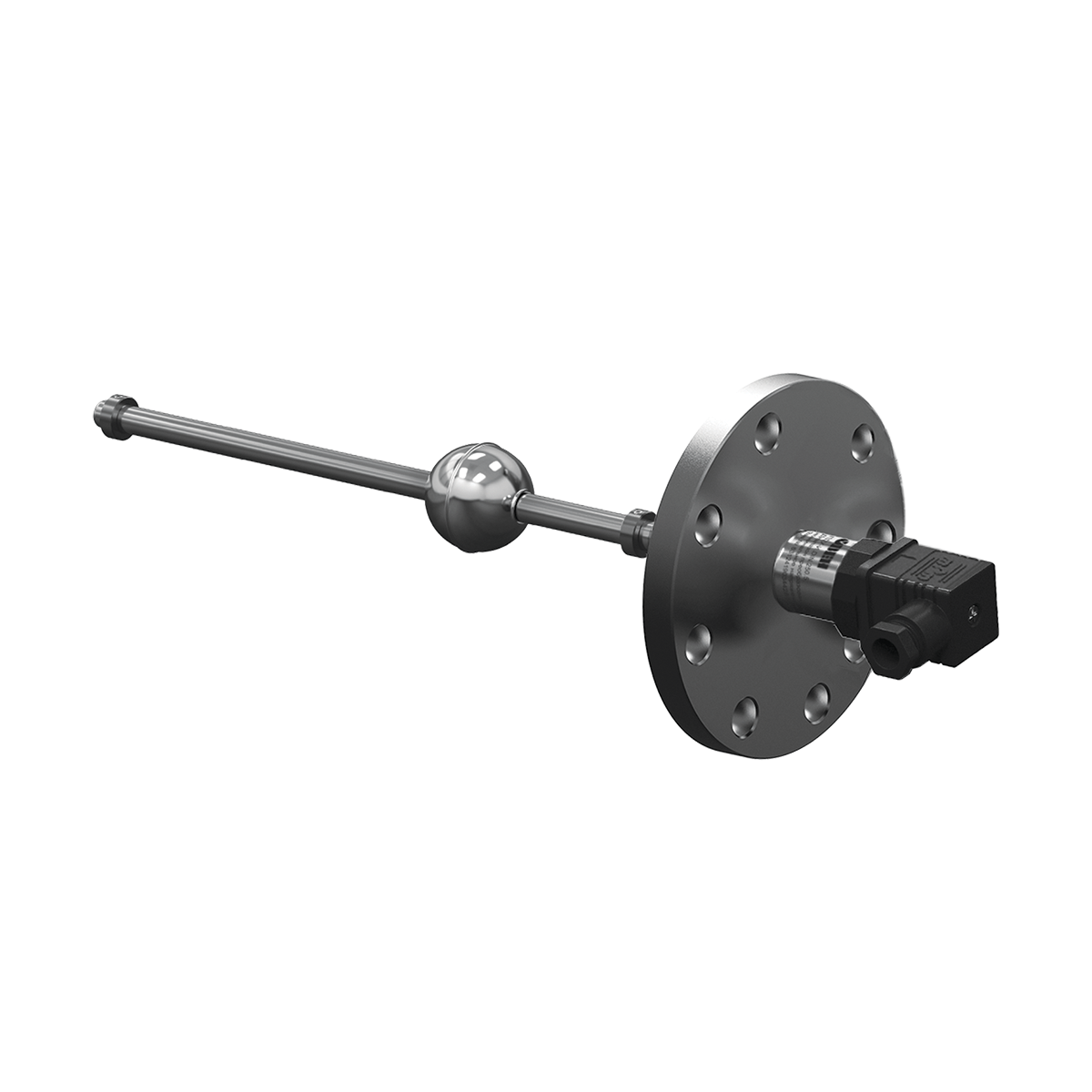

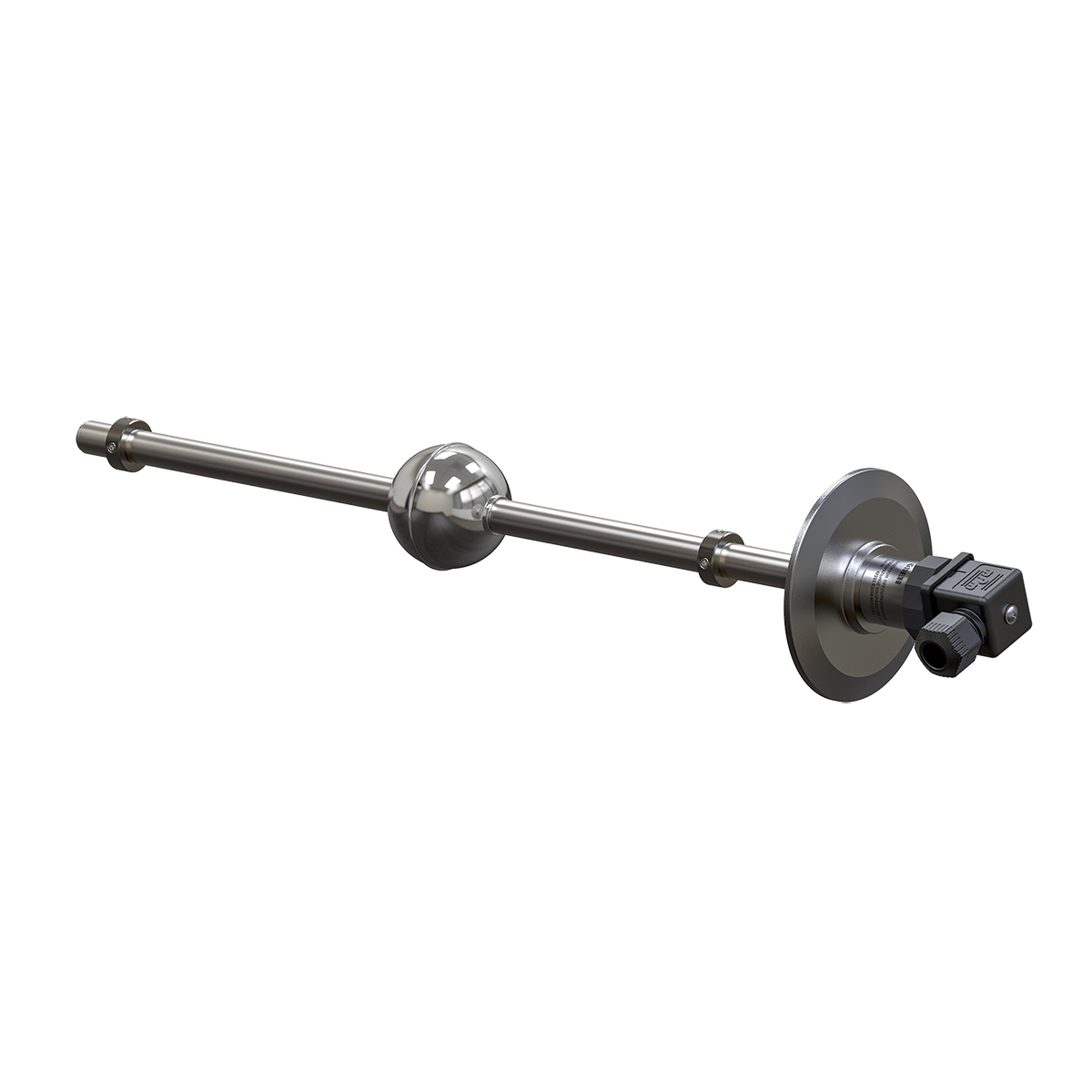

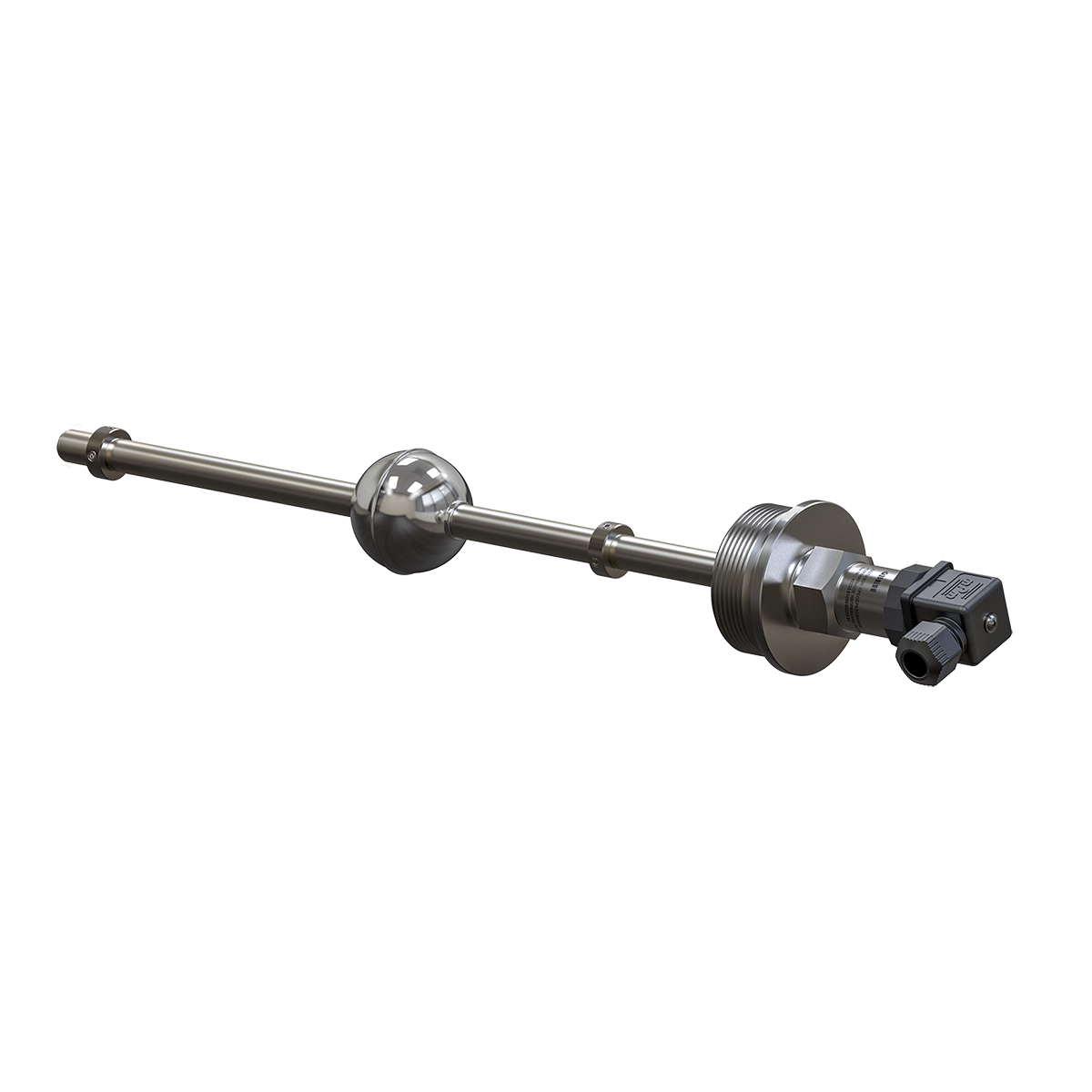

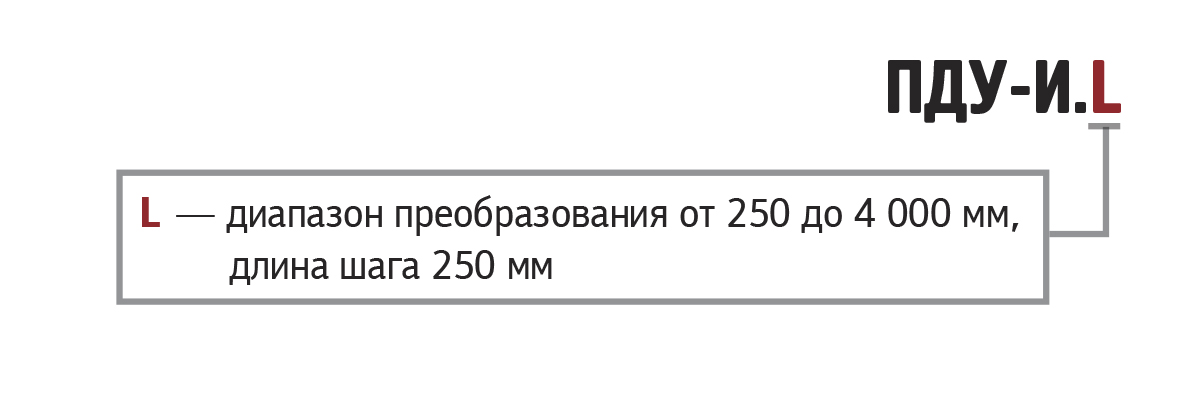

Модификации

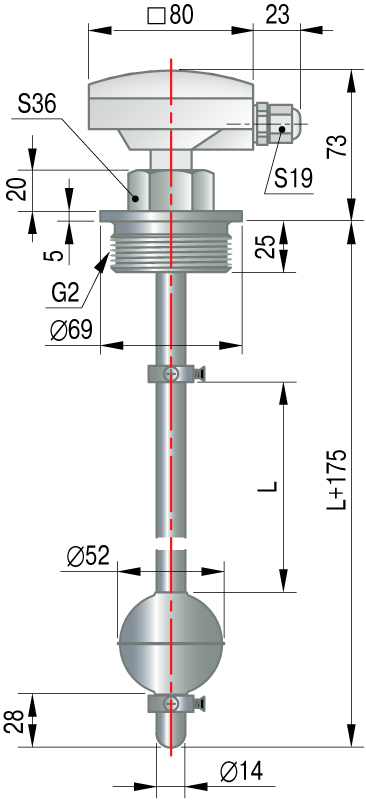

Габаритные и присоединительные размеры
