Поплавковые датчики уровня ОВЕН ПДУ

Производитель: Овен

Описание

Технические характеристики

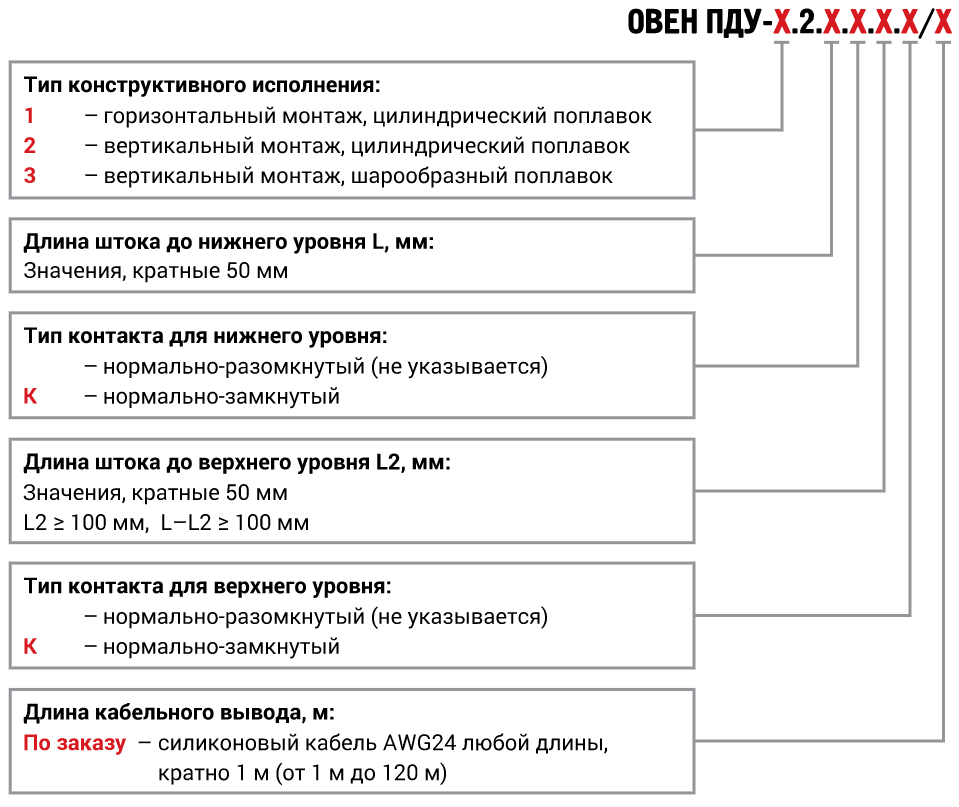

Обозначение при заказе

Назначение

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики.

Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.

Модификации одноуровневых датчиков

Модель Тип монтажа Вид поплавка Длина штока L,
стандартное исполнение
Длина штока L,
максимальная (под заказ)

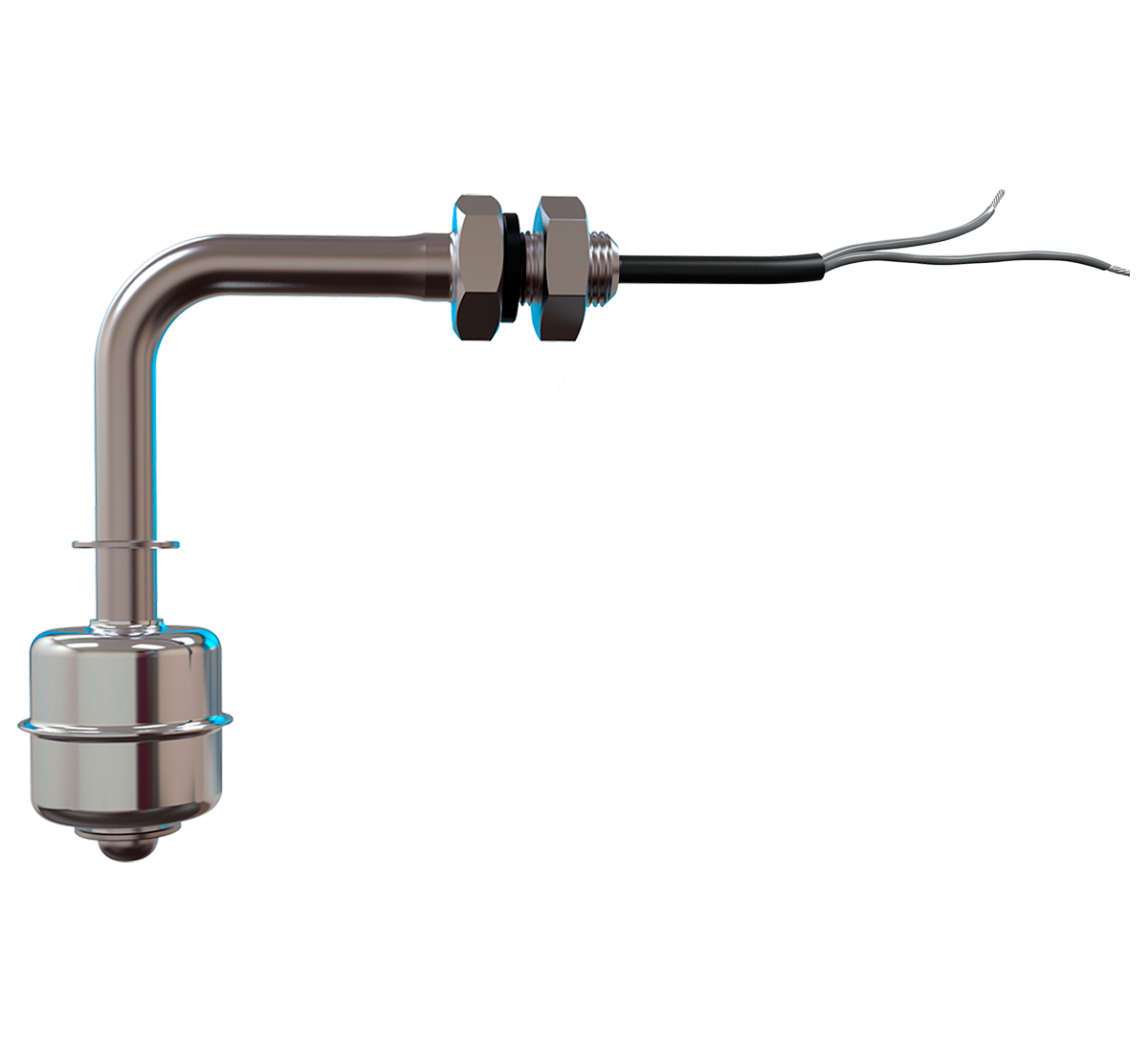

ПДУ-1.1 Горизонтальный Цилиндрический 100 мм 2500 мм

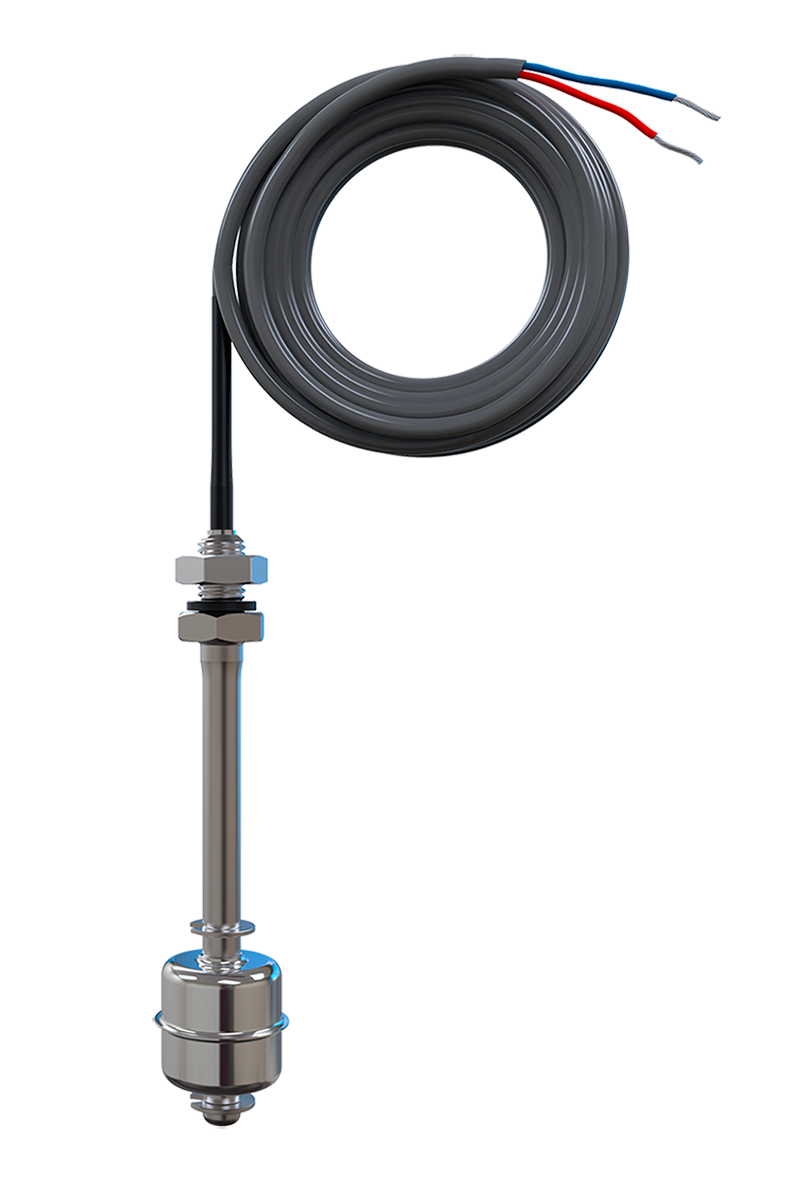

ПДУ-2.1 Вертикальный Цилиндрический 100 мм 2500 мм

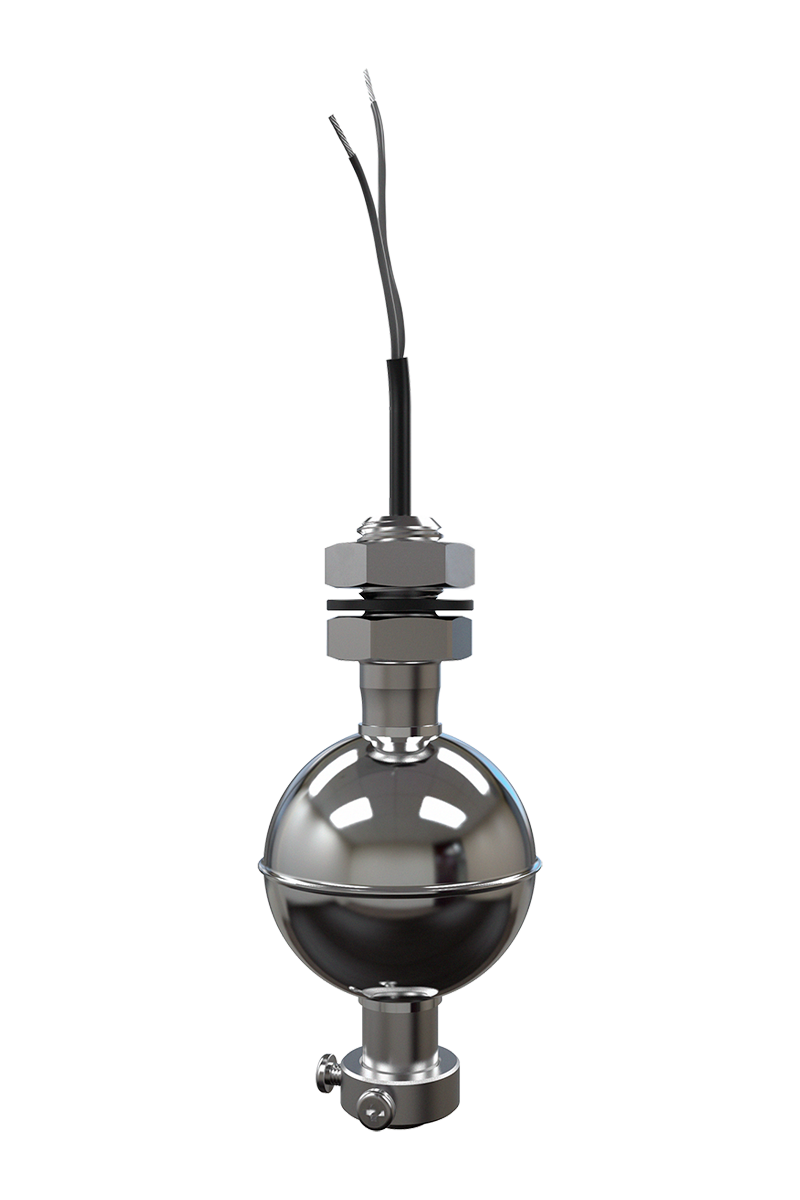

ПДУ-3.1 Вертикальный Шарообразный 100 мм 3000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Модель Тип монтажа Вид поплавка Длина штока L, максимальная (под заказ)

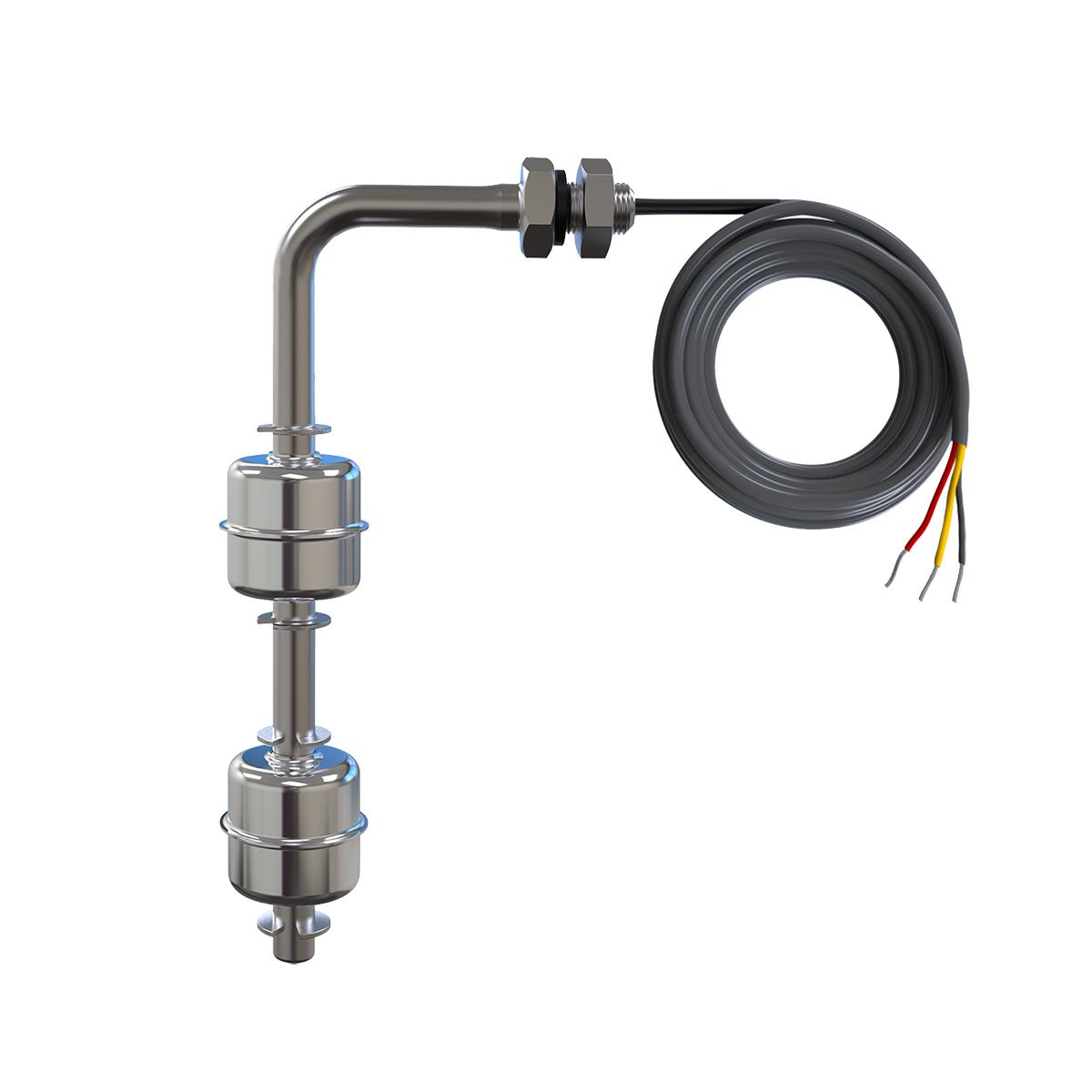

ПДУ-1.2 Горизонтальный Цилиндрический 2500 мм

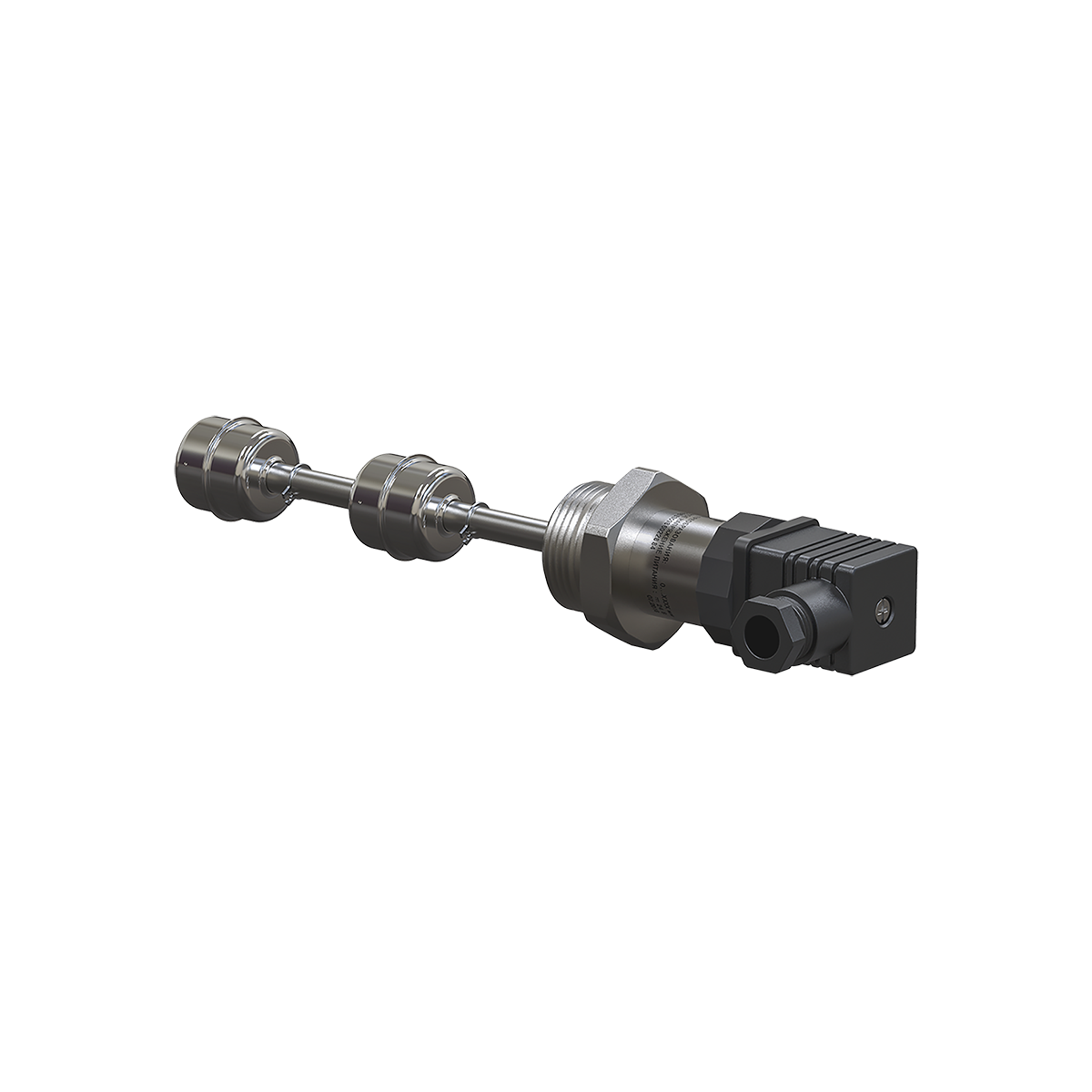

ПДУ-2.2 Вертикальный Цилиндрический 2500 мм

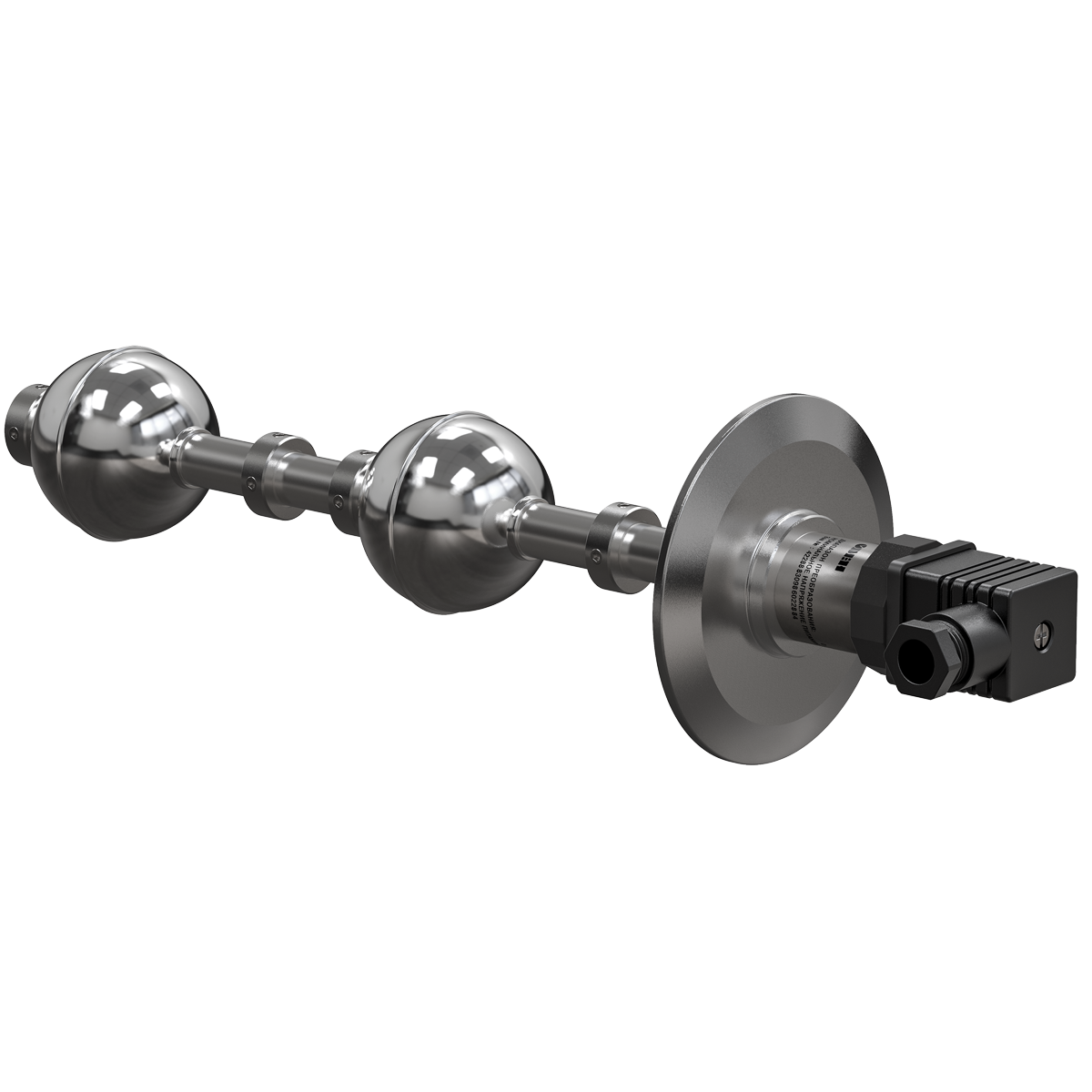

ПДУ-3.2 Вертикальный Шарообразный 3000 мм

Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Модификации трехуровневых датчиков

Модель Тип монтажа Вид поплавка Длина штока L, максимальная (под заказ)
ПДУ-3.3 Вертикальный Шарообразный 3000 мм

Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

pdu datchiki new

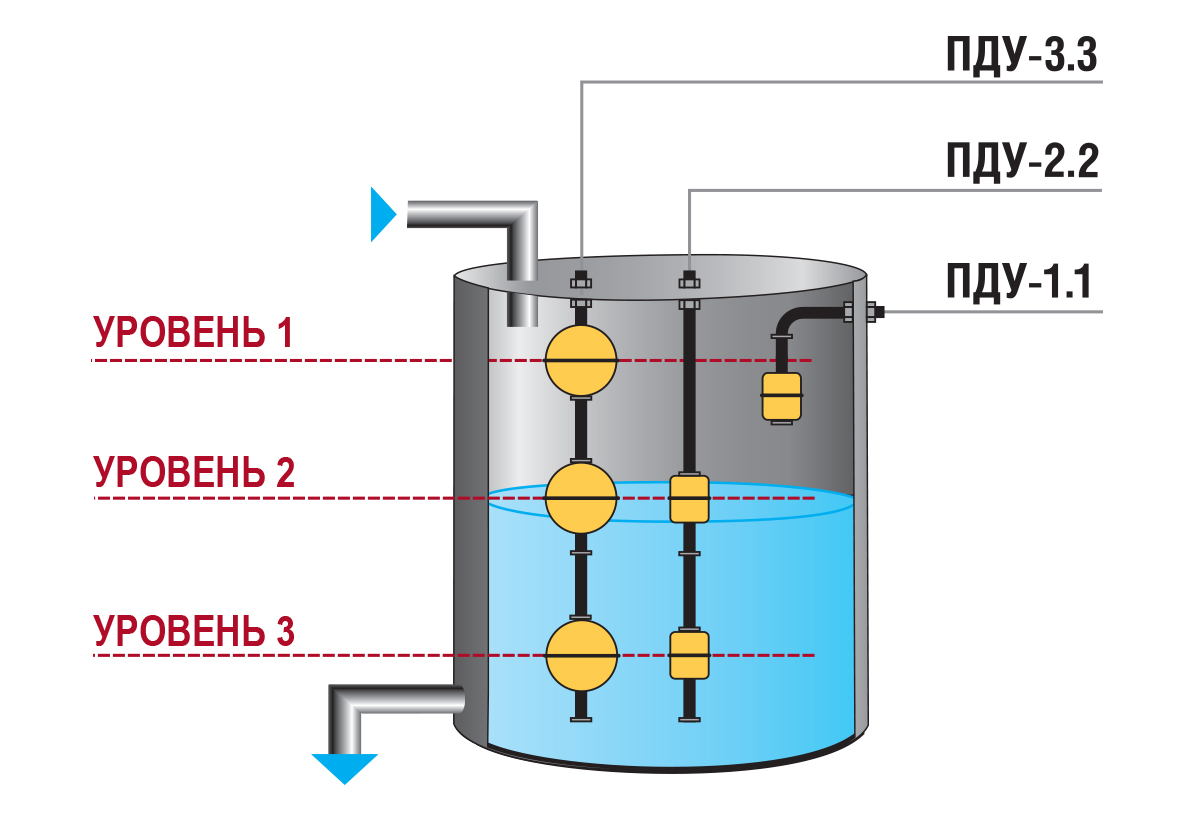

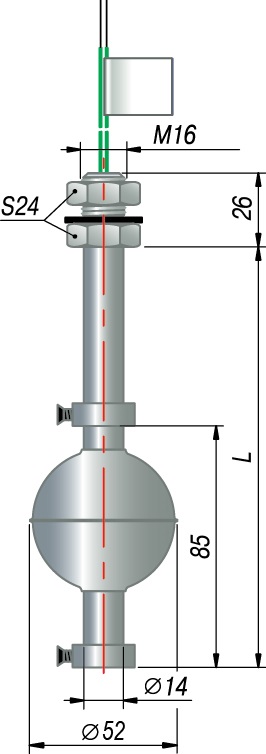

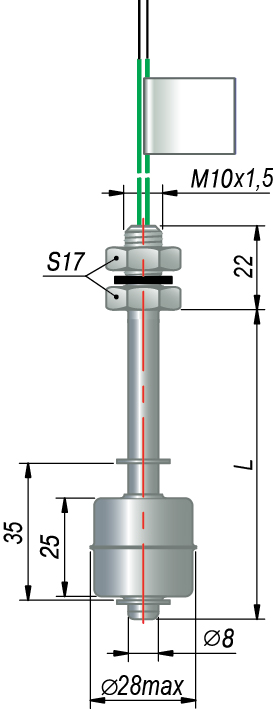

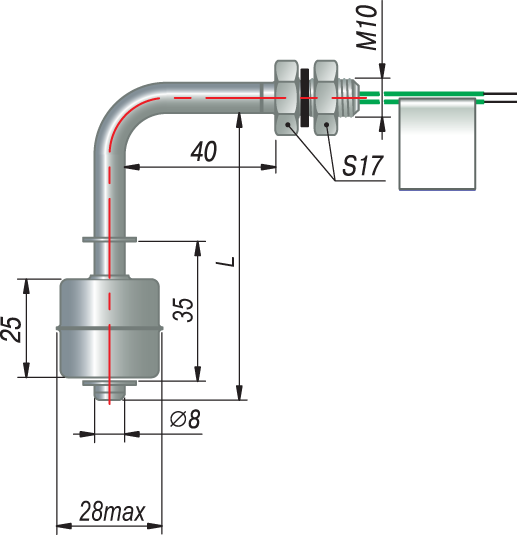

Рис.1. Варианты крепления датчика уровня: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1)

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

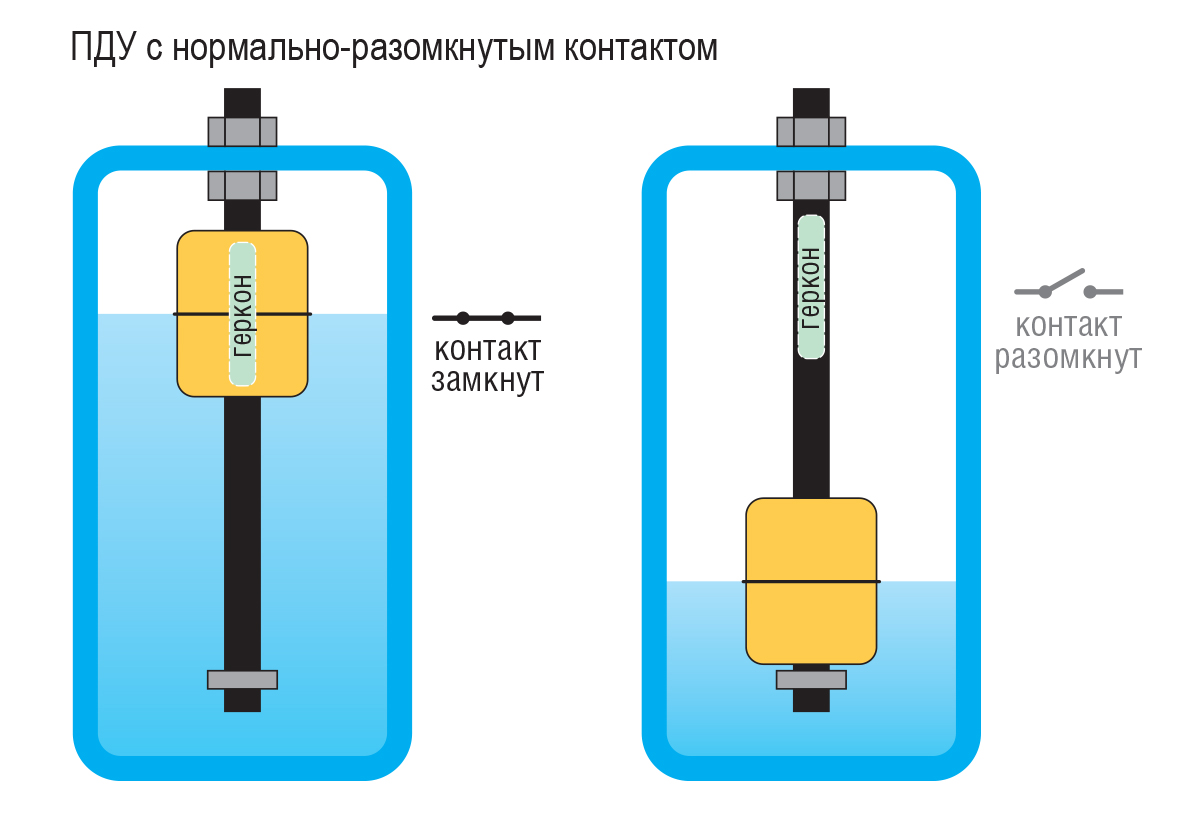

pdu c nr kontaktom pdu c nz kontaktom

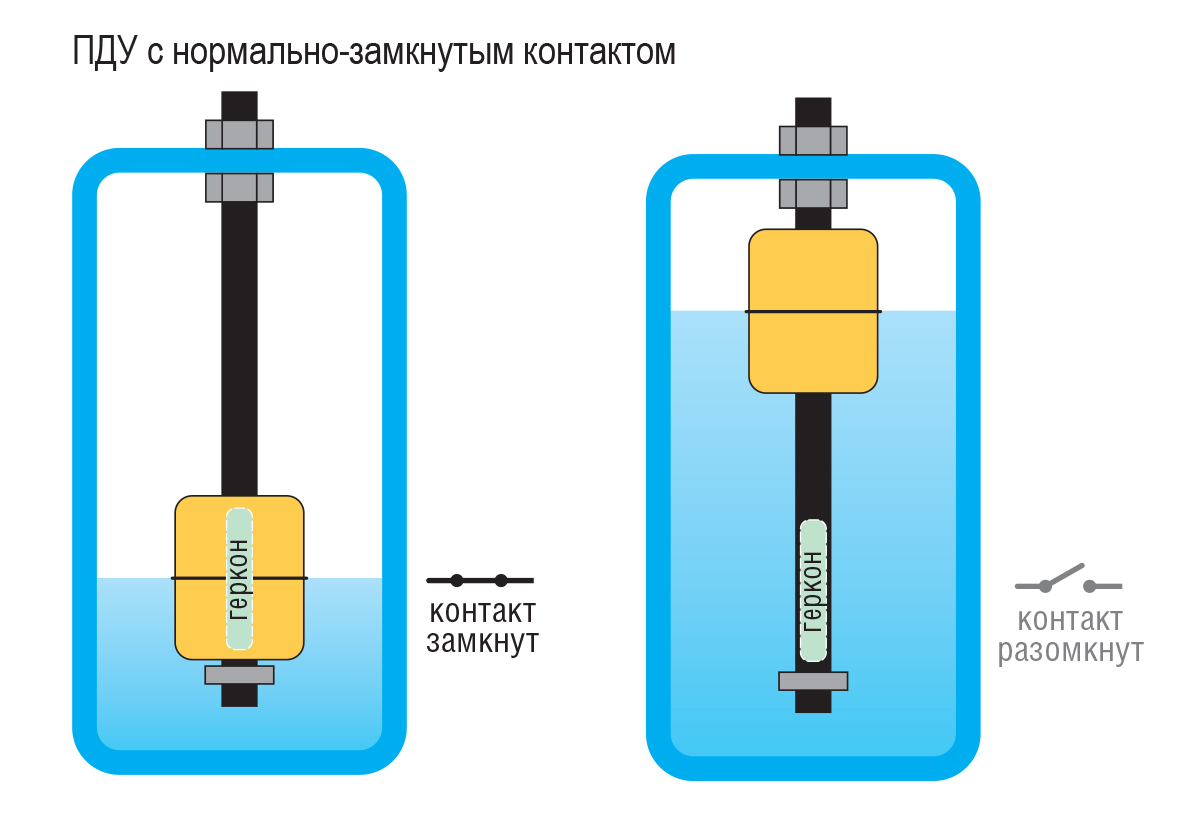

Рис.2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх
и замыканию/размыканию контакта датчика уровня.
а) ПДУ с нормально-разомкнутым контактом
б) ПДУ с нормально-замкнутым контактом

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Датчик уровня жидкости купить можно в магазине “Овен-Техно” в Минске по выгодным ценам без переплат.

Наименование параметра Значение
ПДУ-1.Х ПДУ-2.Х ПДУ-3.Х
Электрические параметры
Количество сигнализируемых уровней 1 или 2 1; 2; 3
Максимальная коммутируемая мощность, Вт 10 30
Максимальный коммутируемый ток, А 0.5 2
Максимальное коммутируемое напряжение, В 180 300
Количество срабатываний при напряжении коммутации
постоянного тока 24 В и тока 0.25 А
1х106
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре Горизональное Вертикальное
Максимальная длина штока до нижнего уровня, мм 2500 300
Состояние контактов датчика в нижнем положении поплавка Нормально-разомкнутое
Нормально-замкнутое
Плотность измеряемой среды, г/см3 0.70 0.66
Температура контролируемой среды, оС -40...+105
Давление контролируемой среды, МПа 1.6 4
Материал рабочей части датчика Сталь 12Х18Н10Т или AISI 316L
Степень защиты по ГОСТ 14254 IP68
Длина провода, м (не указывается при заказе) 0.5
Длина кабельного вывода, м Значение кратное 1, минимальная длина 3

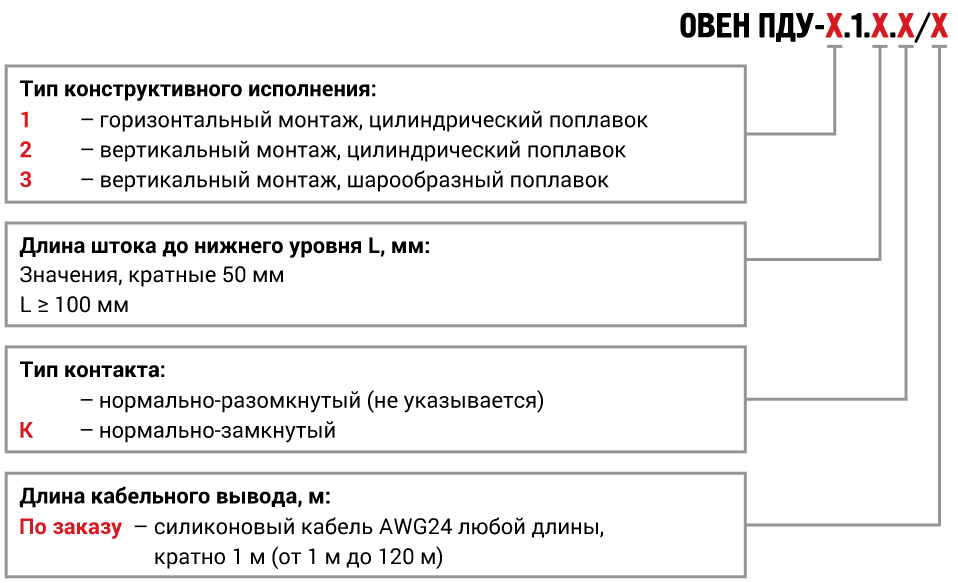

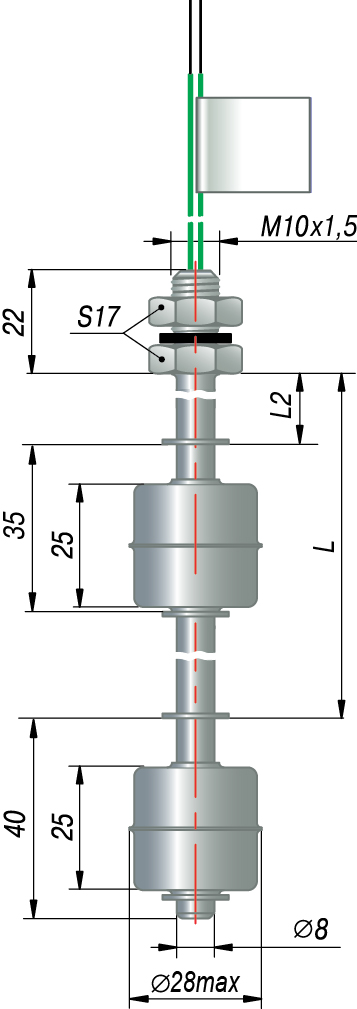

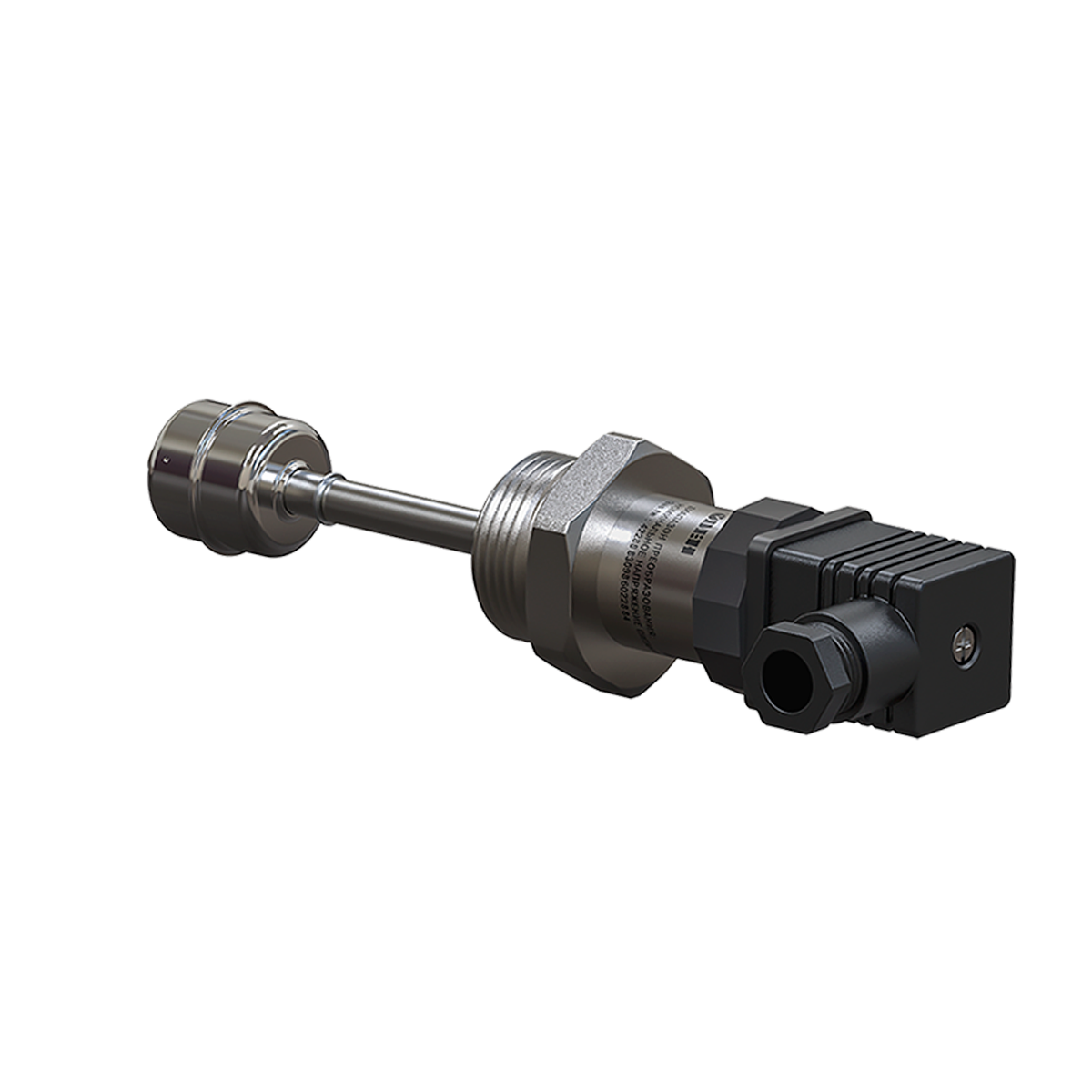

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ

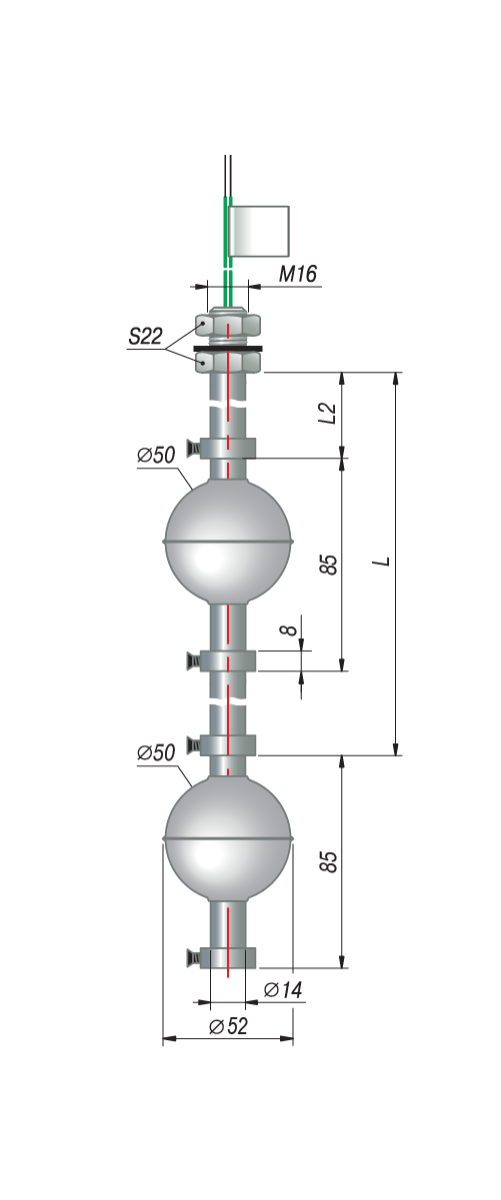

odnourovnevie pdu

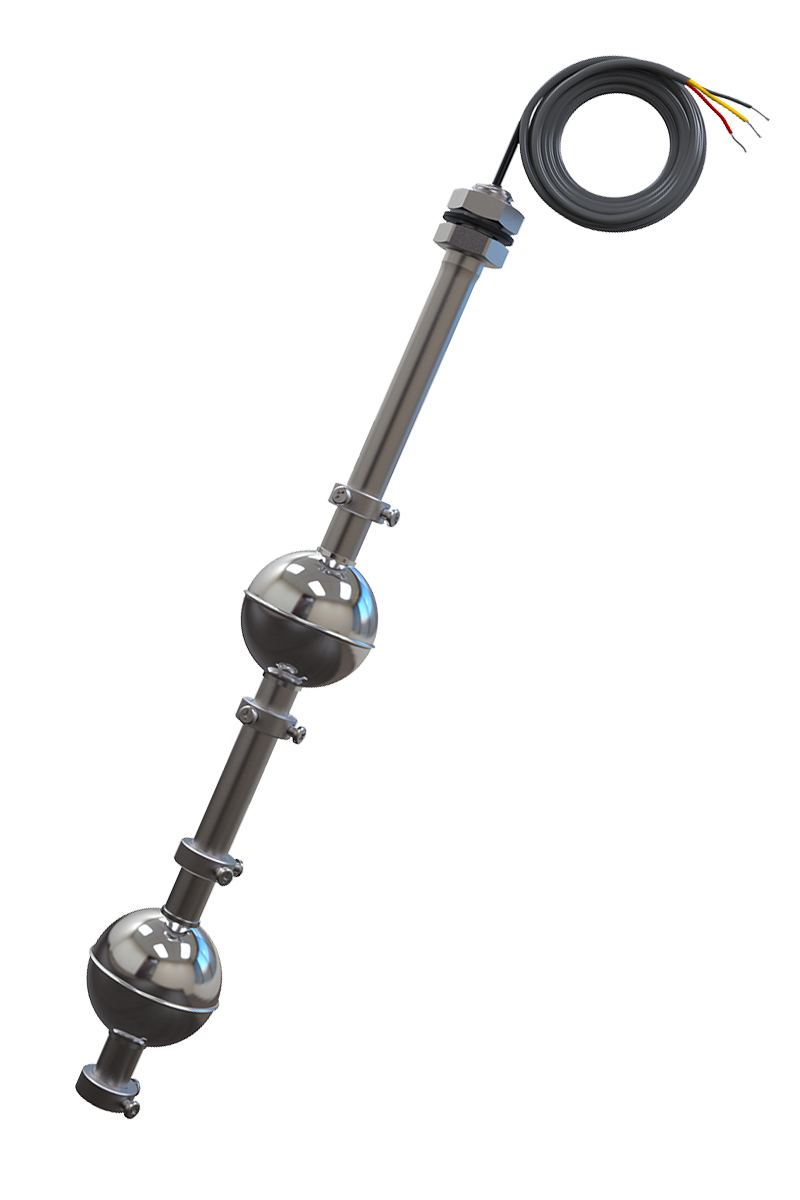

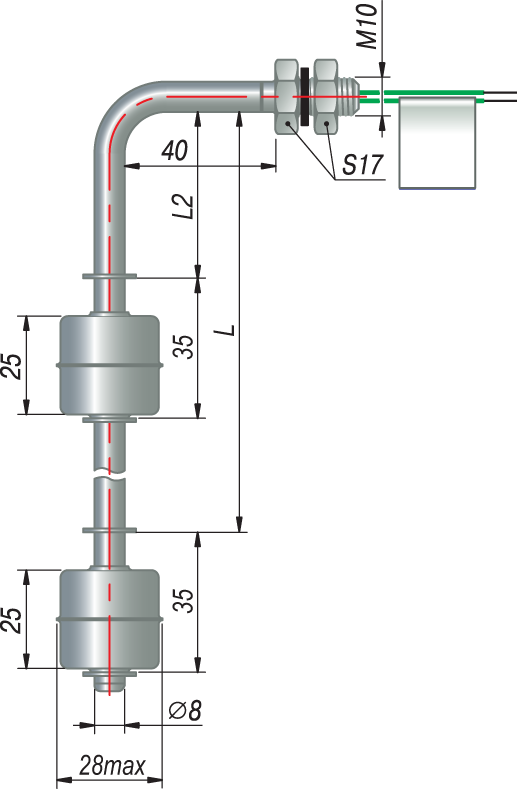

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ

dvuxurovnevie pdu

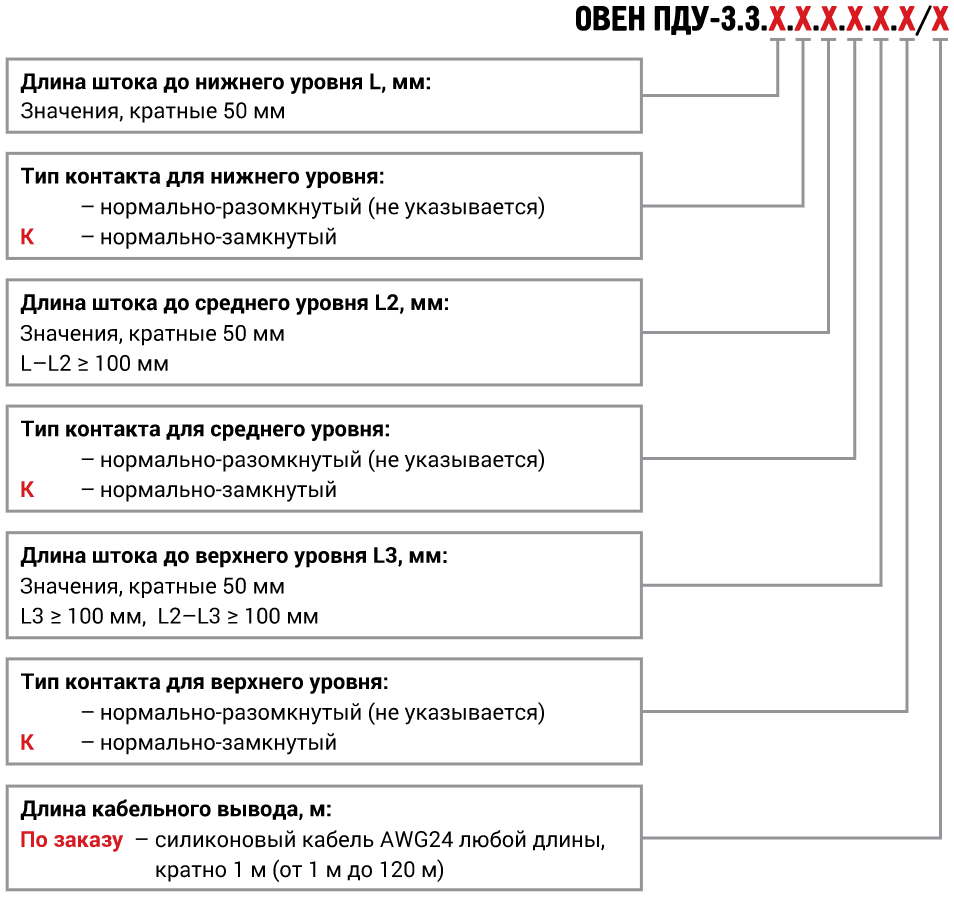

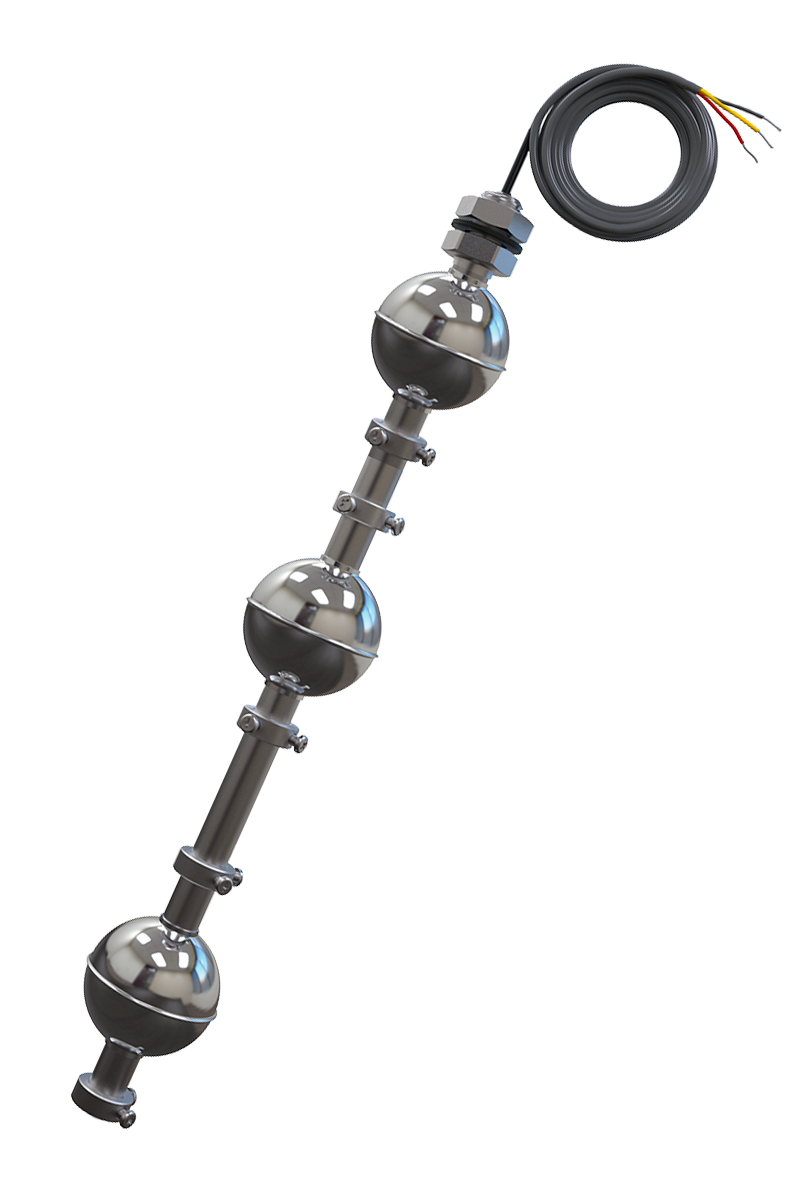

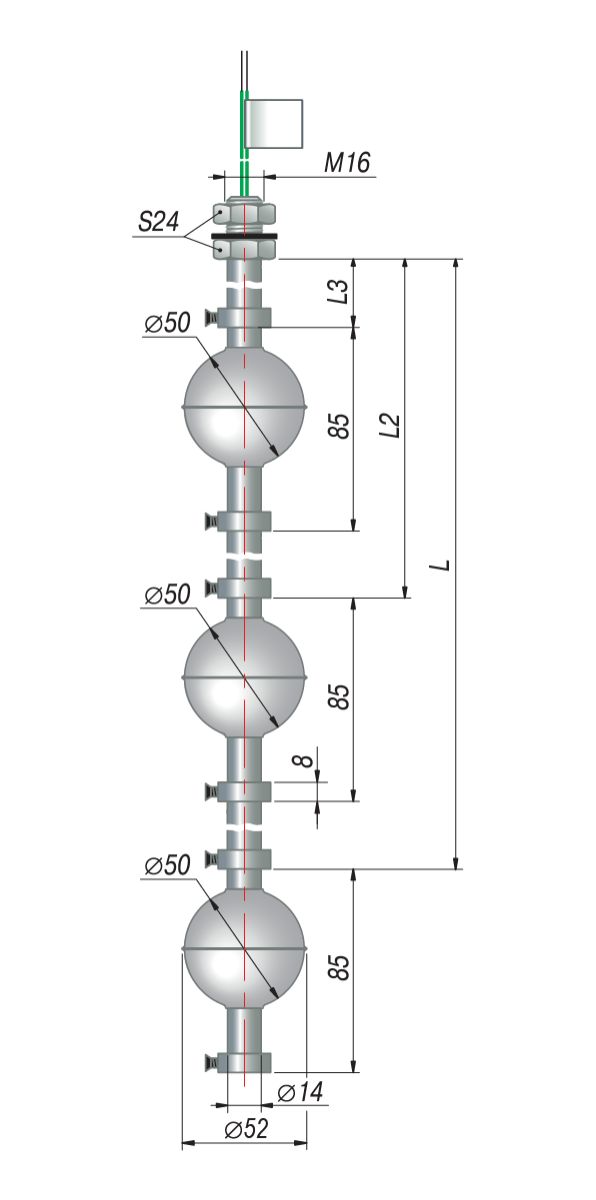

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ

trexurovnevie pdu
